25. Впрочем, и к концу войны, когда их делали уже из первой попавшейся железяки тупым напильником, Тип 14 был достаточно надёжным пистолетом. Чего не скажешь о преемнике - ну, сейчас и до него дойдём.

26.

27. На рукоятке внизу спереди - дополнительная пружина удержания магазина. Без неё он был склонен выпадать на ровном месте.

28.

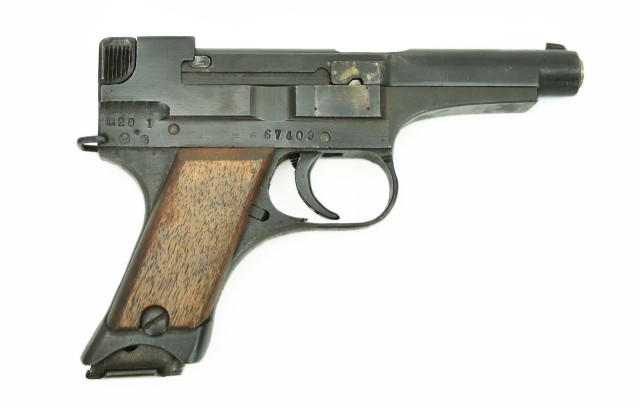

29. И, наконец, шедевр японской оружейной мысли - Тип 94.

30. Разработан в самом конце 1920-х для вооружения лётчиков и экипажей бронетехники, которым было нужно что-то более лёгкое и компактное, чем стандартный тип 14.

31. Подробно описывать потроха не буду, тот же короткий ход ствола, запирание вертикально премещающимся клином, УСМ курковый, со скрытым курком.

Это сообщение отредактировал BattlePorQ - 25.04.2018 - 18:49

32. По левому борту торчит расположенная снаружи спусковая тяга. Неосторожное нажатие на неё может привести к выстрелу. И чем позже, а значит, хуже изготовлен пистолет - тем больше шансов себе что-нибудь отстрелить.

33. Патрон всё тот же, 8x22. И в магазине их всего шесть штук. Для железяки весом под килограмм и размером почти с ТТ шесть хлипких патрончиков в магазине выглядят весьма нелепо.

34.

35. Групповой портрет.

36. Тип 14 для сравнения с Парабеллумом.

37. Комплект.

38. Тип 14 в интересной компании.

39. И ещё коллективное фото с современниками.

40. И на этом, думаю я, сегодняшний парад уродов пора заканчивать.
Всё.

Пистолет – пистолетом, но сначала был револьвер. Причем револьвер японцы изобрели за 200 лет до Самюэля Кольта! Уже в эпоху Эдо (первая половина 17-го века) японские мастера изготавливали фитильные револьверы собственной конструкции, некоторые из которых представлены здесь на снимках.

С огнестрельным оружием японцы познакомились в 1543 году, когда к берегам Японии впервые подошел португальский корабль. Европейцы тогда продали японцам партию фитильных аркебуз и пистолетов, а впоследствии регулярно привозили в Японию огнестрельное оружие, одновременно распространяя на островах христианство. Торговля продолжалась около 100 лет, но в 1639 году японцы запретили европейским кораблям прибывать в Японию. Это было связано с тем, что противостояние протестантских Англии и Голландии с одной стороны и католических Испании и Португалии с другой, переносимое христианами и на землю Японии, грозило втянуть японское правительство в конфликт этих государств. Мало того, в самой Японии местные христиане подняли антиправительственный мятеж, который властям пришлось подавлять с особой жестокостью. Именно поэтому христианство в Японии было запрещено, а государство начало политику «изоляции», не допуская к своим берегам европейские, а впоследствии и американские суда. Исключение было сделано только для Голландии, чьи корабли оказали помощь сегунату в расправе с повстанцами; однако и голландцы не допускались на территорию Японии – им приходилось торговать на искусственном острове-резервации Дэдзима в Нагасаки.
К этому времени японцы сами научились делать огнестрельное оружие. Вернее, не делать, а копировать – все японские ружья являлись копиями португальских аркебуз образца 16-го века, только украшенными в восточном стиле; никаких усовершенствований консервативные японцы в этом оружии не делали, так и воевали с фитильными аркебузами вплоть до середины 19-го века. А вот с пистолетами они по неизвестной мне причине экспериментировали, создав на основе этого оружия несколько видов револьверов (правда, все эти револьверы оснащались все теми же примитивными фитильными замками).

В 19-м веке в связи с развитием капитализма между европейскими странами, а так же США усилилась борьба за азиатские колонии. В этих условиях политика самоизоляции Японии мешала как европейцам, так и американцам. В результате в 1853 году в Японию прибыла военная эскадра США адмирала Мэттью Перри, которая под угрозой бортовых пушек заставила японцев принять письмо президента США с требованием начать торговлю. Через шесть месяцев, в январе 1854 года, Перри вторично прибыл в Японию и, угрожая войной, добился подписания договора, согласно которому на территории Японии американцы могли строить свои поселения и консульства. Вскоре подобные договоры японцы были вынуждены подписать с русскими, англичанами и французами, причем эти договоры лишили Японию таможенной независимости.
В этих условиях постепенного подчинения страны капиталистическими государствами сохранить свой суверенитет Япония могла только путем революционного преобразования экономики и освоения самых современных технологий, способных поставить отсталую страну в один ряд с развитыми государствами. Для выполнения этой задачи в 1868 году в Японии был проведен государственный переворот, свергнувший сегунат и восстановивший власть императора. Япония резким броском вырвалась из средневековья и начала поспешное строительство капитализма, поддержанное по приказу императора всеми финансами страны. Реставрация императорского дома Мэйдзи быстро превратила Японию в империю и в индустриальную мировую державу.
Однако создание империи и сдерживание напора европейцев и американцев было невозможно без сильной армии, вооруженной самым современным оружием. И такая армия была создана в 1871 году. Вооруженная поначалу из-за отсутствия собственной оружейной промышленности закупленным в Америке оружием, японская армия очень скоро начала перевооружение на отечественные образцы: уже к 1880 году в Японии были созданы довольно мощные оружейные заводы и разработаны собственные винтовки, которые тут же пошли в производство.
Итак, с 1880 года японские солдаты были вооружены японскими винтовками Мурата, которые впоследствии сменили знаменитые Арисака. А вот офицеры, оружие самообороны которых было менее важно, чем наступательное оружие солдат, еще долгое время служили с американскими револьверами Смит-Вессон №3 – такими же, какими были вооружены в то время и офицеры России.

Только в начале 90-х годов, когда были выполнены основные программы по созданию главного, длинноствольного оружия, японские инженеры взялись за разработку револьвера для офицеров императорской армии. И такой револьвер был принят на вооружение в 1893 году под названием «9-мм револьвер Хино образца 26». Такое странное название вполне соответствовало европейской манере датировать оружие годом его создания, проблема была только в том, что в Японии летоисчисление ведется по годам периода правления разных императоров (эти периоды именуются японцами эрами). Исходя из этого, 1893 год соответствовал 26-му году эры Мейдзи, потому-то револьвер и получил обозначение «образец 26».
Револьвер Хино фактически не являлся оригинальной конструкцией: в нем чувствовалось сильное влияние американского Смит-Вессона №3, который и послужил прототипом японского револьвера. Именно у Смит-Вессона был позаимствован механизм одновременной экстракции стреляных гильз, который включался при раскрывании рамки и откидывании ствола вниз. Однако конструктор Кумасо Хино весьма своеобразно усовершенствовал аналог американского револьвера, практически полностью изменив его сборку-разборку. Японский револьвер получил левую щеку рамки, откидывающуюся на шарнире, что весьма облегчило доступ к ударно-спусковому механизму. Таким образом, при разборке этого револьвера не нужно было отвинчивать ни одного винта, что повлияло на высокие служебно-эксплуатационные качества оружия.

Однако на этом достоинства Хино и заканчивались. А вот высокими боевыми качествами Хино не отличался. Его ударно-спусковой механизм был исключительно самовзводным, стрелять из него с предварительным взводом курка было невозможно. Самовзвод же револьвера был тугим и потому срабатывал медленно, из-за чего точный выстрел из этого оружия был практически невозможен. Тем не менее, принимая во внимание еще слаборазвитую в то время промышленность Японии, можно сказать, что это был довольно удачный образец, правда, малоэффективный в бою.
Револьверы "Хино" производились арсеналом "Косигава" в Токио. Всего было выпущено 59.200 револьверов, которым пришлось участвовать не только в русско-японской войне 1904-1905 годов, но и во всех последующих войнах японской империи, включая и 2-ю мировую войну.

Ну да,узнаю.Старый,добрый дядюшка PorQ....BattlePorQ.

В начале 20-го века Европу охватил «пистолетный бум» - созданные на рубеже веков первые самозарядные пистолеты сразу же показали свои преимущества перед револьверами в скорострельности, емкости магазина и скорости перезаряжания. Все передовые развитые страны начали вооружать своих офицеров пистолетами и Япония, стремившаяся войти в число ведущих держав, не могла пройти мимо этого вопроса. Первым среди японцев за разработку нового оружия взялся офицер императорской армии Кумасо Хино, тот самый создатель револьвера образца 26, что уже был принят на вооружение. Его пистолет «Хино Комуро» был разработан в 1904 году; пистолет проходил испытание на возможность принятия его как штатного оружия для Японской армии.

Автоматика пистолета «Хинo Комуро» работала по очень редко применяемому принципу подвижного вперед ствола. Для производства первого выстрела стрелок тянул за выступающую часть ствол вперед, при этом происходила подача патрона из обоймы на линию ствола. Затем стрелок отпускал ствол и тот возвращался назад под действием одетой на ствол пружины. При этом происходило досылание патрона в патронник и ствол останавливался на боевом взводе, не доходя до конца. После того как стрелок нажимал на автоматический предохранитель под спусковым крючком и на сам спусковой крючок, упор боевого взвода уходил вниз и ствол отходил назад под действием пружины, накалывая капсюль патрона на неподвижно закрепленный ударник. Только тогда происходил выстрел; пуля, врезаясь в каналы ствола, дергала ствол вперед. При начале движения ствола происходило выбрасывание стрелянной гильзы и на линию ствола досылался очередной патрон. При движении назад патрон досылался в патронник, и ствол снова становился на боевой взвод, подготавливая пистолет к следующему выстрелу.
Все эти сложности конструкции, а так же отсутствие в пистолете надежного предохранителя от случайного выстрела привели к тому, что «Хино Комуро» испытания не прошел и не был принят на вооружение. Тогда Кумасо Хино для коммерческой продажи наладил серийное производство своего пистолета на фабрике Томиширо Комуро (отсюда и название пистолета Хино - Комуро). Однако коммерческого успеха пистолет тоже не имел, и в 1912 году его производство было свернуто; за это время было выпущено менее 500 пистолетов «Хино Комуро».
Следующим создал свой первый самозарядный пистолет полковник Кидзиро Намбу. Пистолет был выпущен на 4-м году правления императора Тайсо (или 1915 г по христианскому летоисчислению). Так как впоследствии на базе этого пистолета была создана уменьшенная копия, Намбу Тип 4 получил еще одно название – модель А (неофициально же японцы называли этот пистолет «Папа»). Пистолет стрелял патронами калибра 8-мм (в обойме помещалось 8 патронов) и весил 0,9 кг. Отличительной особенностью «Папы» был передвижной секторный прицел по образцу винтовочного.

Созданное полковником Намбу оружие понравилось руководству, однако императорская армия Японии была слишком стеснена в средствах, чтобы официально принять «Намбу» на вооружение. Тем не менее, генералитет рекомендовал офицерам приобретать эти пистолеты частным образом, тем более что это соответствовало английской традиции (английские офицеры всегда сами покупали себе оружие; японцы в целях экономии решили последовать их примеру).
В сентябре 1920 года Императорский военно-морской флот Японии принял модель А для вооружения морских пехотинцев и десанта под названием «тип армейский», что, в общем-то, соответствовало маркировке, оптимистично помещенной на рамке изготовителем. С этого момента часть пистолетов закупалась правительством для бесплатной раздачи оружия сержантам, пулеметчикам и артиллеристам; офицеры по-прежнему сами покупали себе оружие в магазинах. Однако, несмотря на все старания полковника Намбу, его пистолет так и не стал стандартным оружием японской армии.
Хотя внешне пистолет Намбу напоминает «парабеллум», его конструкция гораздо ближе к Маузеру С.96 и итальянскому Глизенти. Особенностью этой модели была одинарная возвратная пружина, расположенная не симметрично - слева от затвора. Пистолет стрелял 8-мм патронами, разработанными Кидзиро Намбу на основе маузеровского патрона 7,63 мм; однако патроны «намбу» оказались намного слабее маузеровских, а их легкие пули имели невысокое останавливающее действие. Для точной стрельбы на дальние дистанции предусматривалось крепление к пистолету деревянной кобуры-приклада, но после выпуска 2400 штук от этого отказались, и пазы для крепления на рукояти исчезли (японцы эти ранние пистолеты с кобурой-прикладом прозвали «Дедушками»).

Основным недостатком модели А была слабая пружина ударника, из-за чего часто случались осечки. Также существовала серьезная проблема с выпадением магазина при стрельбе. Это, а также выявившиеся слабость боя и ненадежность оружия вкупе с его эргономическим неудобством (из-за больших размеров) еще больше оттолкнули от модели А офицеров; в результате оружие раскупалось очень неохотно и редко применялось офицерами в боевой обстановке. Поэтому было выпущено всего 10.300 «Пап»; подавляющее большинство из них было куплено армейским командованием для выдачи солдатам и сержантам, обслуживавшим пулеметы, пушки и танки – тем поневоле приходилось использовать плохое, но казенное оружие в бою.
Так как пистолет Тип 4 плохо раскупался японскими офицерами, полковник Намбу решил выяснить причину этого, и узнал, что его пистолет для многих офицеров был слишком большим и неудобным. Это вынудило изобретателя заняться созданием более компактной модели под уменьшенный патрон (7х19,5 мм, который Намбу специально разработал для нового оружия). Фактически новый пистолет являлся тем же Типом 4, только меньших размеров; именно поэтому он получил официальное название «модель В (Б)», и неофициальное – «Бэби» - «Малыш» (а большую модель А тогда же прозвали «Папа»). «Малыш» имел в обойме 7 патронов и весил 650 грамм.
