Как я свой лазерный ЧПУ собирал


Страницы: (6) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~ra9mli~~	15.03.2018 - 10:35 [ показать ] 3
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Продолжаем собирать дальше, крепим двигатели на свои места и начинаем устанавливать ремни.
	[^]

~~ra9mli~~	15.03.2018 - 10:36 [ показать ] 2
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Натягиваем и зажимаем ремни.
	[^]

~~ra9mli~~	15.03.2018 - 10:37 [ показать ] 3
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Под винты подкладывал вот такие прокладки что бы винтом не продавить ремень. Вырезал из жести от какой то банки.
	[^]

~~ra9mli~~	15.03.2018 - 10:37 [ показать ] 4
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Вот так всё это выглядит.
	[^]

~~ra9mli~~	15.03.2018 - 10:37 [ показать ] 1
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Еще ракурс.
	[^]

~~ra9mli~~	15.03.2018 - 10:38 [ показать ] 2
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Продолжаем собирать все это во едино и подключаться к электронике.
	[^]

~~ra9mli~~	15.03.2018 - 10:38 [ показать ] 8
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Настало время первого творения. ))) Первый тестовый рисунок после сборки.
	[^]

~~ra9mli~~	15.03.2018 - 10:39 [ показать ] 1
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	На фоне станка и поджигалка для сравнения.
	[^]

~~ra9mli~~	15.03.2018 - 10:39 [ показать ] 3
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Приехал гибкий кабель канал, убрал все старые провода, взял витую пару с многожильными жилами и всё это дело сделал поаккуратней.
	[^]

~~ra9mli~~	15.03.2018 - 10:40 [ показать ] 2

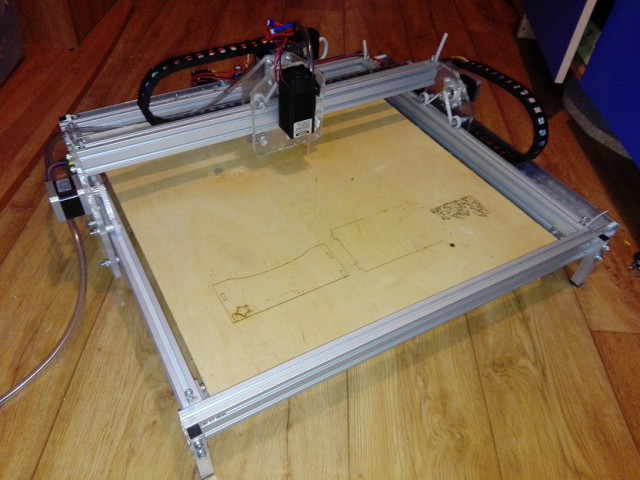

Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	И на последок немного ракурсов того что получилось.
	[^]

~~ra9mli~~	15.03.2018 - 10:40 [ показать ] 1
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Еще ракурс
	[^]

~~ra9mli~~	15.03.2018 - 10:40 [ показать ] 1
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Еще ракурс
	[^]

~~ra9mli~~	15.03.2018 - 10:41 [ показать ] 1
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Еще ракурс
	[^]

~~ra9mli~~	15.03.2018 - 10:41 [ показать ] 3
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Еще ракурс
	[^]

~~ra9mli~~	15.03.2018 - 10:41 [ показать ] 9
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Немного видео работы станка. Это сообщение отредактировал ra9mli - 15.03.2018 - 10:55
	[^]

~~ra9mli~~	15.03.2018 - 10:42 [ показать ] 24
Статус: Offline Хохмач Регистрация: 7.05.14 Сообщений: 766	Уффф.. Вроде всё. можно пинать и критиковать. Это мое первое творение. ))
	[^]

ghost15	15.03.2018 - 10:44 [ показать ] 6
Статус: Offline Шутник Регистрация: 21.05.15 Сообщений: 31	Молодец!
	[^]

Miniscope	15.03.2018 - 10:44 [ показать ] 5
Статус: Online Приколист Регистрация: 30.08.16 Сообщений: 253	какой общий бюджет? и может он резать материал или только гравировка?
	[^]

Ремонтничег	15.03.2018 - 10:45 [ показать ] 2
Статус: Offline Ярила Регистрация: 1.10.08 Сообщений: 1615	А где еще варианты работ? на чем выжигать можно? Побольше дай плз информации. И во сколько тебе все это обошлось?
	[^]

XitRZN	15.03.2018 - 10:45 [ показать ] 2
Статус: Offline Приколист Регистрация: 16.09.15 Сообщений: 243	А скетч сам писал? И какая мощность лазера?
	[^]

Antimraziani	15.03.2018 - 10:45 [ показать ] 2
Статус: Offline Весельчак Регистрация: 15.08.16 Сообщений: 121	Красава! Смотрится как заводской, всё по фэншую. Это сообщение отредактировал Antimraziani - 15.03.2018 - 10:46
	[^]

syshell	15.03.2018 - 10:47 [ показать ] 2
Статус: Offline Йохан Палыч Регистрация: 13.03.14 Сообщений: 9221	ra9mli Видео не проигрывается. Поправьте, пожалуйста, пока есть возможность редактирования поста. Хочется посмотреть на станок в работе. UPD. Спасибо! Радуют меня пряморукие люди с умной головой. Это сообщение отредактировал syshell - 15.03.2018 - 11:05
	[^]

фусовод	15.03.2018 - 10:47 [ показать ] 14
Статус: Offline Приколист Регистрация: 12.07.14 Сообщений: 299	Блин. Ну есть же у людей руки и мозги. Вершина моего творения это пандус в подъезд для коляски. Когда жена второго родила. А , еще двигатель на грузовике сам перебирал.
	[^]

~~ra9mli~~

15.03.2018 - 10:50

Статус: Offline

Хохмач

Регистрация: 7.05.14
Сообщений: 766

Цитата (Miniscope @ 15.03.2018 - 13:44)

какой общий бюджет? и может он резать материал или только гравировка?

Общий бюджет к сожалению назвать не смогу, так как очень много чего было в наличии.
Что касается резки, резал фанеру 3мм но!! Для резки фанеры нужен обдув высоким давлением это рас, резка у меня проходила в 4 прохода на скорости 100 см. в минуту.

[^]

~~ra9mli~~

15.03.2018 - 10:54

Статус: Offline

Хохмач

Регистрация: 7.05.14
Сообщений: 766

Цитата (Ремонтничег @ 15.03.2018 - 13:45)

А где еще варианты работ? на чем выжигать можно? Побольше дай плз информации. И во сколько тебе все это обошлось?

Вот пробовал резать звездочки

[^]
