Долгожданный истребитель танков САУ СУ-85: самоходка младшего лейтенанта Малешкина

На левом крыле в средней его части установлена решётка. Экипаж, забираясь в машину, вытирал об нее сапоги от налипшей грязи

Вид сверху на ящик артиллерийского ЗИП и решётку для очистки сапог. На борту рубки видны поручень и крепёж для двуручной пилы

Задняя часть правого крыла

Бронировка выхлопной трубы обрезана очень неровно

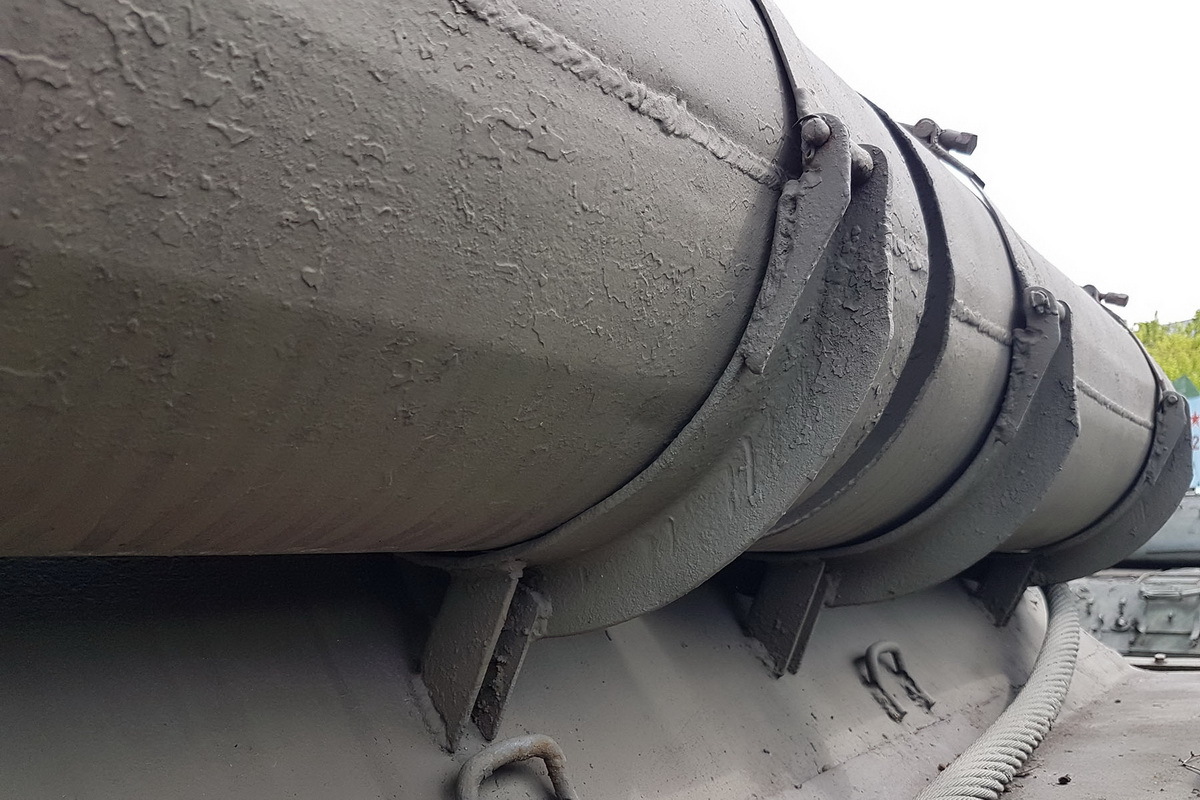

Кронштейны крепления дополнительных баков на борту в кормовой части установки

Заливная горловина дополнительного бака и вид на бак сверху

Крепёж ленты, удерживающей дополнительный бак на кронштейне

Передняя часть крыла с выштамповкой для придания ему дополнительной жёсткости. На лобовой броне видны трещины — со временем их будет только больше. Старая броня лопается под собственным весом и весом орудия

Крепление запасных траков на лобовой броне осуществлялось болтами через отверстия для грунтозацепов. «Холостые» запасные траки состоят из двух частей

Передняя часть броневого щита прикрытия пушки

Левая сторона щита прикрытия пушки. Проушины для монтажа орудия отливались заодно с деталями бронировки пушки и щита

Правая сторона щита и бронировки пушки. Детали сделаны грубо, обработке подвергались только те места, где это было необходимо — считалось, что для машины военного времени эстетика не важна

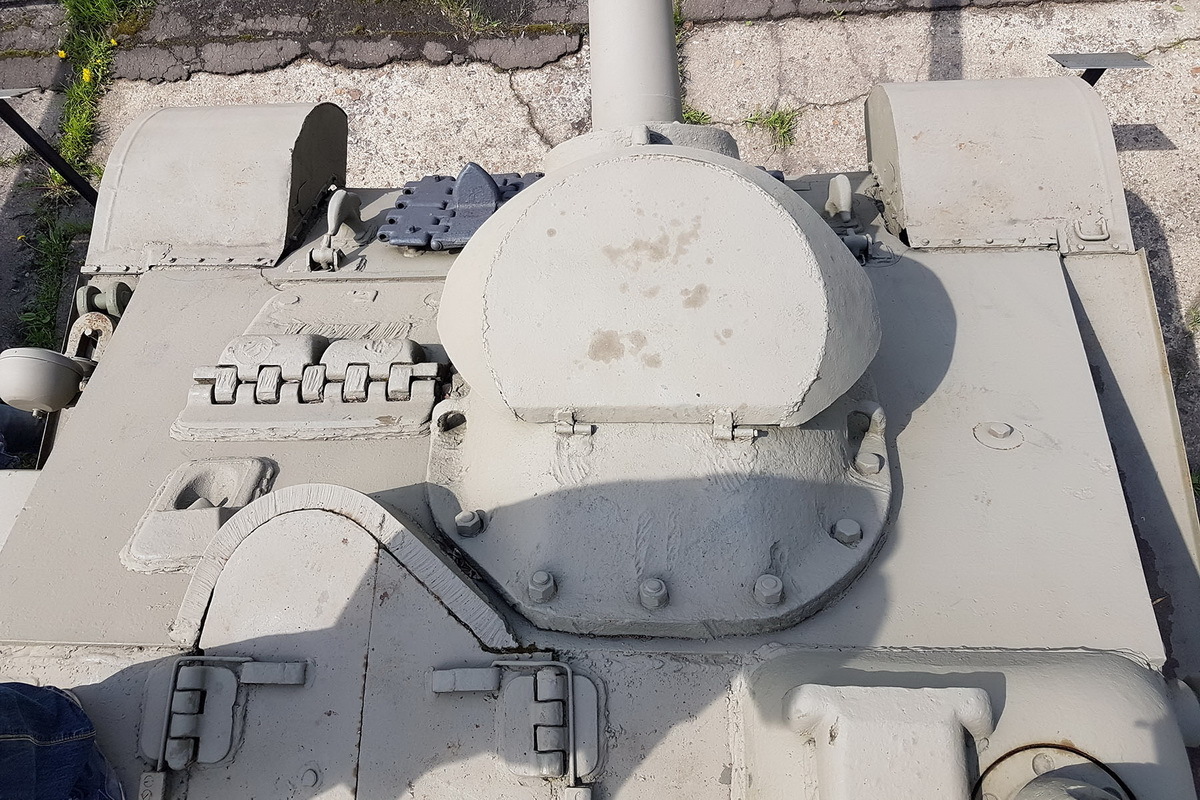

Лобовая часть установки, вид сверху. Над деталями бронировки орудия сверху сделан дождевой козырёк

Дождевой козырёк подвижный. Если его поднять, то под ним видна вертикальная ось пушки

Внутренняя часть дождевого козырька. Хорошо видно, как за три года на солнце выгорает и становится матовой краска — самоходку красили в 2014, а фотографировали в 2017 году

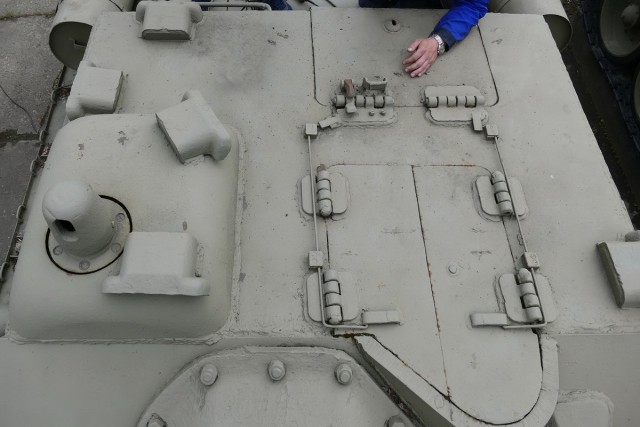

Крыша рубки. Экипаж попадал в машину через люк в задней её части

Люк для панорамы Герца, поднимавшейся во время стрельбы с больших дистанций или с закрытых позиций

Люк механика-водителя в лобовой плите такой же, как у Т-34

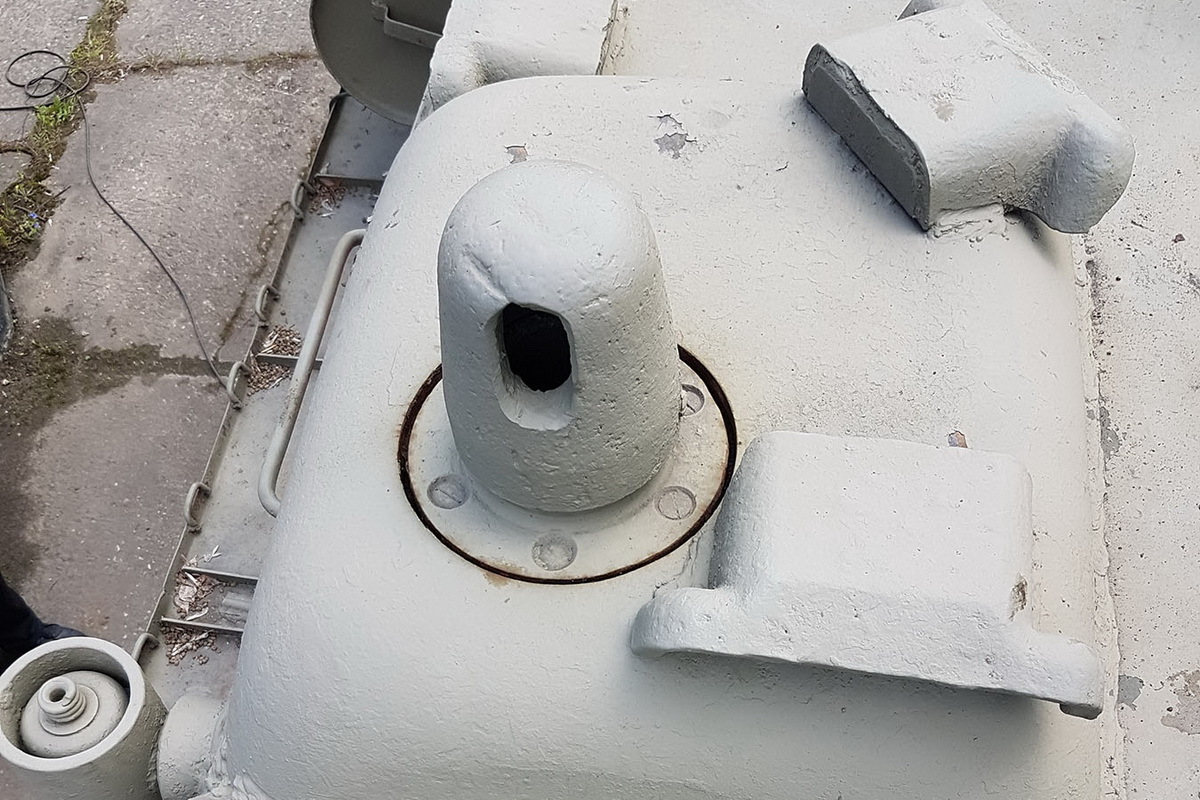

Командирская башенка была оснащена призматическими приборами наблюдения и перископом командира. Перископ снаружи был упрятан в бронированный стакан

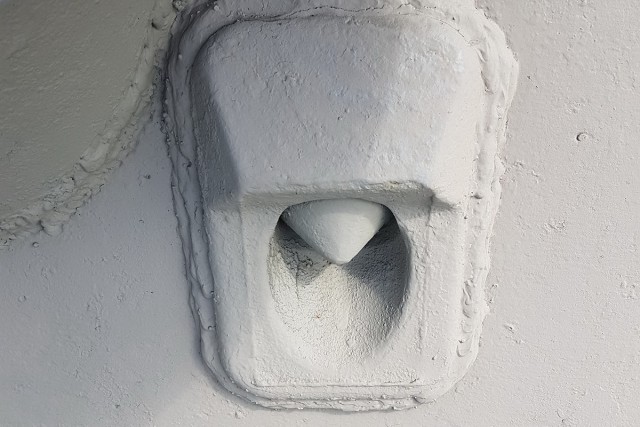

Пистолетный порт над люком механика-водителя

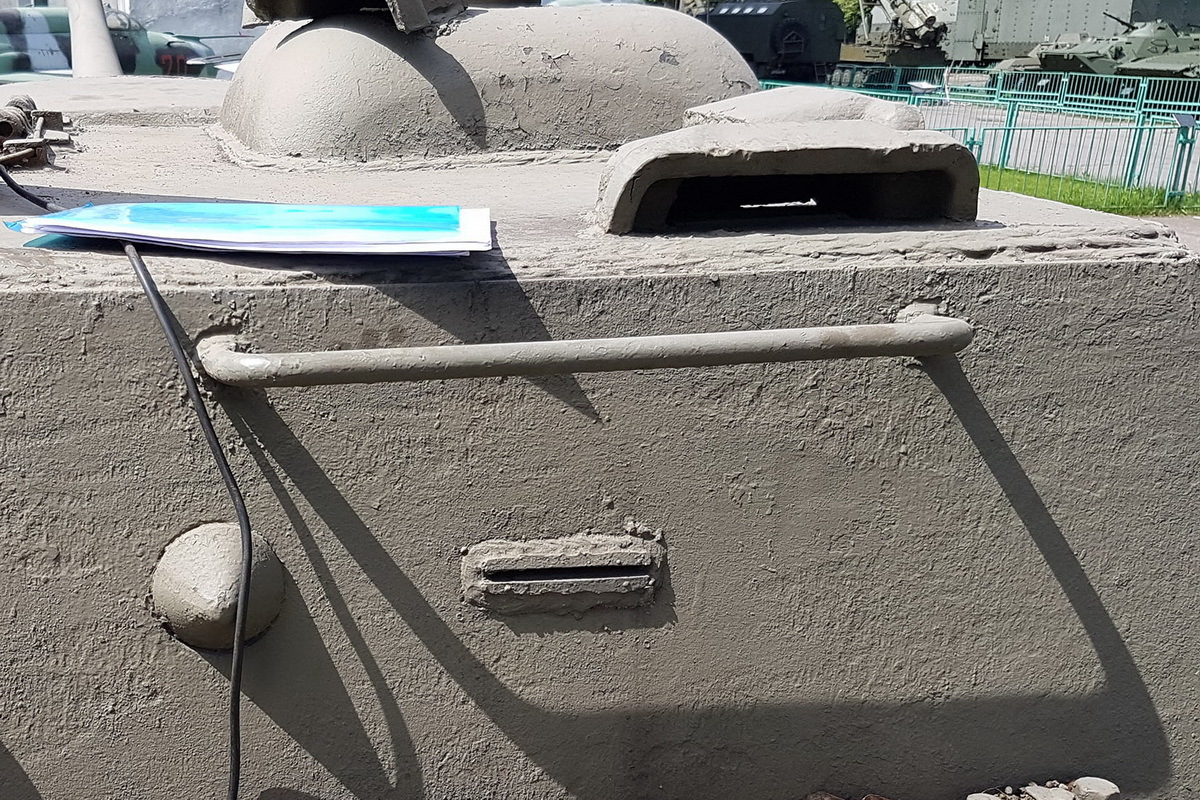

Пистолетный порт, прибор наблюдения и смотровая щель в задней стенке рубки

У меня всё...

кстати , в книге Виктора Курочкина Малешкин погибает - "Экипаж Малешкина сидел в машине и ужинал. Мина разорвалась под пушкой самоходки. Осколок влетел в приоткрытый люк механика-водителя, обжег Щербаку ухо и как бритвой раскроил Малешкину горло. Саня часто-часто замигал и уронил на грудь голову.

— Лейтенант! — не своим голосом закричал ефрейтор Бянкин и поднял командиру голову. Саня задергался, захрипел и открыл глаза. А закрыть их уже не хватило жизни…

Саню схоронили там же, где стояла его самоходка. Когда экипаж опустил своего командира на сырой глиняный пол могилы, подошел комбат, снял шапку и долго смотрел на маленького, пухлогубого, притихшего навеки младшего лейтенанта Саню Малешкина. "на фото сам Курочкин .

Это сообщение отредактировал bydto - 12.03.2018 - 19:16

"Гвозди бы делать из этих людей, не было б в мире прочнее гвоздей..."

В фильме Малешкин на СУ 100 Служит.

ТС зачем ты постоянно говоришь что то-то и то-то у СУ-85 как у т-34? она и создана на базе т-34. )))
