Оружейный ликбез 2. Спецназначение.

Ну и немного совсем экзотики

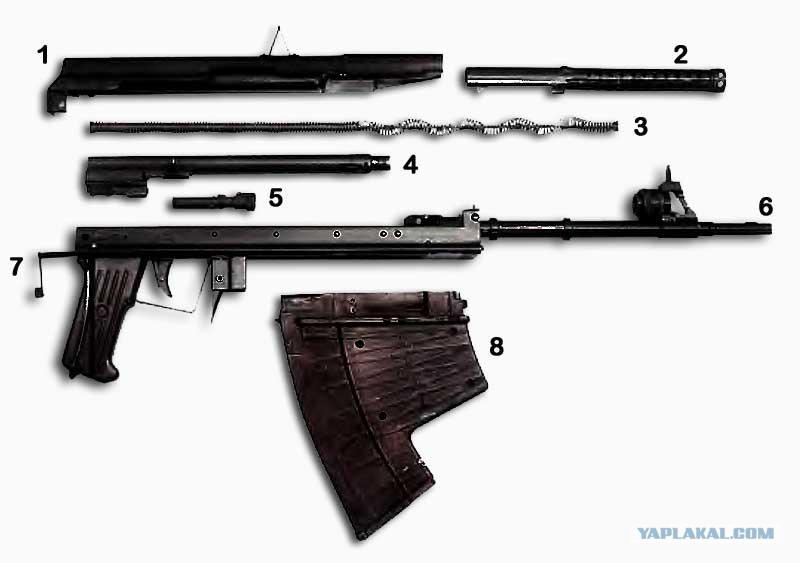

АПС (Автомат Подводный Специальный) — специальный подводный автомат, является индивидуальным оружием пловца-аквалангиста и служит для поражения как надводных, так и подводных целей. Для АПС был разработан патрон с пулей игольчатого типа, это позволило решить две проблемы — стабилизации пули в воде без придания ей вращающего момента (так как ствол не имеет нарезов) и сохранения энергии пули на достаточно большом расстоянии. Принцип работы автоматики АПС позволяет преодолевать инертное сопротивление жидкости внутри механизмов этого оружия. Дальность эффективного огня превышает дальность прямой видимости в воде. При стрельбе на воздухе на расстоянии 30 м все попадания укладываются в круг диаметром 15 см. Убойное действие пули на воздухе сохраняется на дистанции до 100 м. На предельных дальностях стрельбы под водой убойной силы пули хватает для поражения противника в гидрокостюме с поролоновой прокладкой, а также органического стекла толщиной до 5 мм.
Ствольная коробка — штампованная из стального листа. Ударно-спусковой механизм позволяет вести стрельбу как одиночными, так и непрерывными очередями. Предохранитель-переводчик режимов расположен с левой стороны ствольной коробки над пистолетной рукояткой. Проволочный приклад в походном положении задвигается внутрь ствольной коробки. Ресурс автомата — 2000 выстрелов под водой или 180 выстрелов на воздухе. Помимо стандартного боеприпаса МПС в боекомплект также входит трассирующий патрон МПСТ для корректирования стрельбы.
По причине крайне невысоких боевых характеристик при стрельбе в воздушной среде, а также значительного снижения ресурса автомата боевые пловцы, отправляясь на учебные задания, вынуждены были брать с собой по два пистолета и автомата: как подводные АПС и СПП-1 , так и обычные АК и ПМ.
Масса, кг: 2,46 (без магазина)
3,7 (со снаряженным магазином)
Длина, мм: 832/615 с разложенным/сложенным прикладом
Длина ствола, мм: 300
Ширина, мм: 65
Патрон: 5,66×39 мм МПС, МПСТ
Калибр, мм: 5,66
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность,
выстрелов/мин: 600 (в воздушной среде), 500 (в водной среде)
Начальная скорость
пули, м/с: 365 (в воздушной среде)[2]240-250 (на глубине 5 м)
Максимальная
дальность, м: эффективная:
30 (на глубине 5 м)
20 (на глубине 20 м)
10 (на глубине 40 м)
100 (в воздушной среде)
Вид боепитания: коробчатый магазин на 26 патронов.
Тоже уникальная вещь и действительно единственная в мире, так же отвод газов и так же самостоятельная конструкция. Патрон создан на основе гильзы 5.45х39.

02

03

04

А на сладкое перспективный образец.
АДС (Автомат Двухсредный Специальный) — российский стрелково-гранатомётный комплекс, выполненный по компоновке буллпап и предназначенный для замены в специальных подразделениях ВМФ России автоматов АПС и АК74М. Первые образцы амфибийного автомата были созданы на основе АСМ-ДТ «Морской Лев» и использовали специальные боеприпасы с игловидными пулями для стрельбы под водой, и стандартные патроны 5,45×39 мм. После того, как в Тульском КБ Приборостроения разработали новый патрон ПСП, идентичный по размерам «надводному» патрону 5,45×39 мм, был создан новый вариант АДС, на этот раз — на основе А-91.
В 2007 году разработка конструкции была завершена, однако в течение следующих пяти лет продолжались испытания и доводка конструкции.
Автомат снабжён переключателем режимов работы газоотводного механизма «вода/воздух», отъёмным 40-мм подствольным гранатомётом, комбинированными посадочными местами для всех типов прицелов.
На ствол может быть установлен прибор малошумной стрельбы или насадка для стрельбы холостыми патронами. Как и у А-91 экстракция гильз происходит при помощи специального канала вперёд, благодаря чему обеспечивается должное удобство стрельбы из автомата как правшами, так и левшами.
АДС превосходит АК74М и АПС по кучности стрельбы на воздухе и под водой соответственно.
Масса, кг: 4,6 (с гранатомётом)
Длина, мм: 660
Длина ствола, мм: 415
Патрон: 5,45×39 мм (ПСП и ПСП-У для подводной стрельбы, 7Н6, 7Н10 и 7Н22 для стрельбы на воздухе)
ВОГ-25 (гранатомёт)
Калибр, мм: 5,45
40 (гранатомёт)
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность,
выстрелов/мин: 600-800
Начальная скорость
пули, м/с: 900 (7Н6)
333 (ПСП)
430 (ПСП-У)[1]
Прицельная дальность, м: 600 (на суше)
25 (в воде)
400 (гранатомёт)
Максимальная
дальность, м: 25 (на глубине 5 м)
18 (на глубине 20 м)
Вид боепитания: секторный магазин на 30 патронов
Прицел: диоптрический, откидывающийся гранатомётный, имеется крепление для установки различных прицелов.

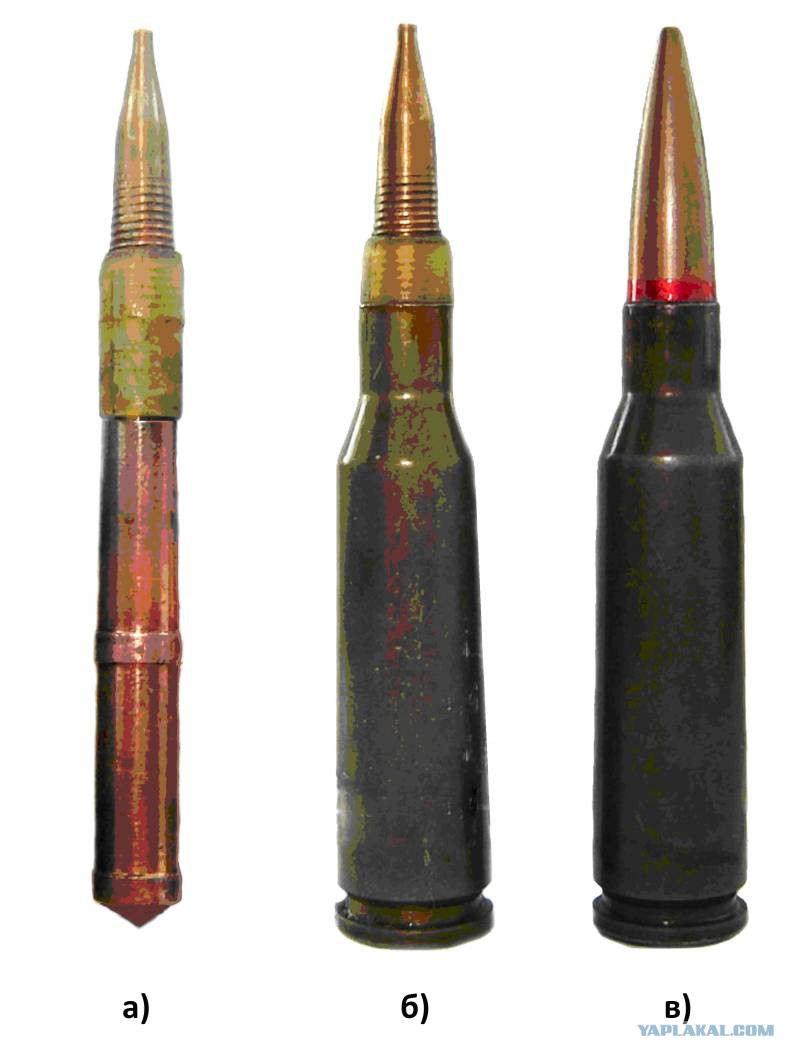

Немного про уникальный патрон:
Пуля «ПСП» имеет сферическую форму переменного диаметра, вершинку в форме усечёного конуса (кавитатор) и коническую донную часть. Кавитатор пули имеет расширяющуюся криволинейную форму контура. На пулю навинчена обтюрирующая втулка из стеклонаполненного полиамида, которая служит для обтюрации пороховых газов в канале ствола и направления пули в начальный момент движения в патроннике. Дополнительно пуля направляется по каналу ствола при помощи двух ведущих поясков. Пуля установлена в гильзу с упором в коническое углубление в её донной части и закреплена усиленным обжатием дульца гильзы. Метательный заряд был заменен на более прогрессивный марки «СЕНф 45/3,98», размещён в полости между корпусом пули и стенками гильзы. Капсюль-воспламенитель патронов «ПСП» имеет усиленное крепление трёх или четырёхточечным кернением, а капсюль патронов «ПСП-УД» данного кернения не имеет.
Патроны «ПСП» изготавливаются приблизительно с 2007 года с использованием стальных гильз (7Ч9) производства Тульского патронного завода №539. На сегодняшний день номенклатура патронов включает:
- патрон для стрельбы под водой «ПСП» с пулей из вольфрамового сплава,
- учебно-боевой патрон «ПСП-УД» с бронзовой пулей,
- испытательный патрон «УЗ» (коэффициент усиления заряда в 1,2).
- учебный патрон,

Характеристика патрона
Калибр - 5,45x39;
Длина патрона, мм - 56,6-57,0;
Масса патрона, г - 21-22.

Характеристика порохового заряда
Тип пороха - бездымный, пироксилиновый;
Марка пороха - СЕНф 45/3,98;
Плотность заряжания, г/см3 - 0,915;
Максимальное давление пороховых газов, кг/см2 - 3100;
Форма и размеры порохового зерна - эллипсоид-сфероид:
- наружный диаметр, мм - 0,65-0,95.

Характеристика пули
Тип пули - безоболочечная, цельноточеная;
Масса пули, г - 16,0-16,4;
Длина пули, мм - 52,8-53,2;
Диаметр ведущей части пули, мм - 5,62-5,65;
Материал пули - твердый сплав (вольфрам).

Характеристика гильзы
Форма и тип гильзы - бутылочная, бесфланцевая;
Масса гильзы с капсюлем, г - 5,50-5,57;
Длина гильзы, мм - 39,5-39,7;
Свободный объем гильзы, см3 - 1,74;
Материал гильзы - сталь, покрытая лаком;
Способ крепления пули - плотная посадка и обжимом кромки дульца гильзы.

Дополнительные сведения
Площадь поперечного сечения канала ствола см2 - 0,24;
Начальная скорость пули (автомат «АДС»), м/с - 333;
Максимальная дальность поражения, полученная в ходе ГИ:
- на глубине 0,5 м - 25 м,
- на глубине 5 м - 25 м,
- на глубине 20 м - 18 м.
Энергия пули на дальности 20 м и глубине 5 м - 167 Дж;
Удельная энергия пули на дальности 20 м и глубине 5 м - 70 кг/см2.

02

03

04

А на этом наш сегодняшний ликбез мы заканчиваем, до новых встреч в огромном и интересном мире оружия. ВСЕ!

Спасибо. Местами познавательно.

Спасибо,последний не видел. теперь увидел. Грозу напомнил ОЦ

Это сообщение отредактировал зулус1970 - 19.06.2017 - 11:54

про многое слыша. некоторое даже видел.
АДС - не видел и не слышал.
ТСу спасибо

Спасибо, очень интересно!

Ну гроза генетически ближе к ВАЛу хотя и основа была ТИСС на базе АКСУ

про пистолет подводный
4ех ствольный забыл
в комплекте к автомату

А вот предком АДС был тоже весьма интересный образец

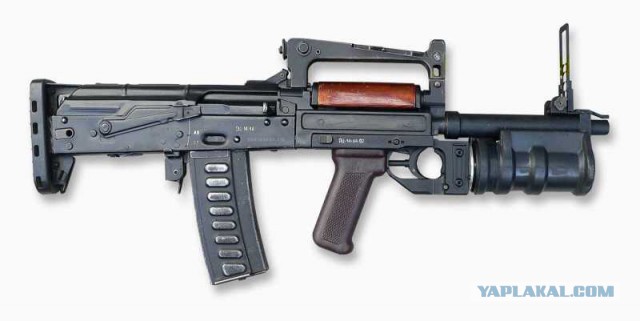

А-91 (не путать с 9A-91) — российский стрелково-гранатомётный комплекс, разработанный в КБП в начале 1990-х годов. Существует экспортный вариант 5,56А-91, отличающийся использованием патронов 5,56×45 мм вместо 5,45×39 мм, а также модернизированный вариант А-91М (различие в этих образцах заключается лишь в разнице установки 40-миллиметрового гранатомета).Комплекс состоит из 5,45 мм автомата и 40-мм подствольного гранатомёта (в ранних образцах гранатомёт размещался над стволом). Автоматика работает за счёт отвода пороховых газов из канала ствола, запирание ствола осуществляется поворотом затвора. Автомат построен по компоновке булл-пап, при этом были решены одни из наиболее существенных недостатков данной компоновки — смещение центра масс оружия и близкое к лицу стрелка расположение экстрактора, приводящее к тому, что оружием, предназначенным для использования правшами, не могут пользоваться левши, поскольку раскалённые стреляные гильзы летят им в лицо. Первый недостаток устранил подствольный гранатомёт, а для выброса гильз был сделан особый канал, по которому гильзы проводились вперёд и выводились наружу с правой стороны рядом с пистолетной рукояткой. Позже похожая схема выброса гильз была применена в бельгийской винтовке FN F2000. Закрытость ствольной коробки также защищает её от попадания грязи, что положительным образом сказывается на надёжности.

Оружие имеет рукоятку для переноски, под которой расположена укреплённая на штоке поршня рукоятка заряжания, способная отклоняться в обе стороны. В рукоятку встроен прицел, а мушка на высоком основании расположена на стволе. Трёхпозиционный предохранитель-переводчик режимов стрельбы расположен справа на ствольной коробке над гнездом для магазина и позволяет вести огонь одиночными выстрелами и непрерывными очередями. Цевьё и пистолетная рукоятка составляют единое целое с пластмассовым корпусом. На прикладе расположен резиновый затыльник, смягчающий отдачу.

Подствольный гранатомёт имеет собственный прицел, смонтированный слева, а также спусковой крючок, расположенный перед автоматным. Гранатомётный узел выполнен сменным.

Однако вскоре автомат был модернизирован путём перемещения гранатомета под ствол оружия, что положительно сказалось на балансировке оружия и удобстве стрельбы из гранатомета, а также позволило установить на ствол А-91 мушку на высоком основании, удлинив, таким образом, линию прицеливания. Модернизированная модель известна с обозначением А-91М.

В качестве экспортной создана модификация 5,56А-91 под патроны 5,56х45. Главное отличие заключается в конструкции ствола, поворотного затвора и магазина (с пластмассовым корпусом), но изменён и ряд других частей и узлов — в частности, шток газового поршня, секторный прицел. Прицельная дальность стрельбы — до 500 м. Узел с гранатомётом может заменяться на узел обычного цевья.

Не забыл. В самом начале же писал, что дерринджеры и ножи разведчика неинтересны, нет в них никакой инженерной изюминки. Да...посты на ЯПе не читают...

ну что же, ТС, уже лучше. видно что материал выверен перед публикацией. давай теперь про спецсредства "партнёров"!

Люблю тишину. Поэтому пистолет всегда с глушителем ©
Путёвые вещицы, первого дайте два!)))

Партнеры особо не заморачиваются. Навинчивают глушители на штатное оружие и используют дозвуковые патроны. Единственный пожалуй интересный экземпляр это MP5SD — бесшумный вариант Heckler & Koch МР-5
Бесшумный вариант образца 1974 года с интегрированным ПБС и перфорированным стволом. Звук выстрела почти не слышно на расстоянии выше 15 м.
Автоматика MP5 действует по принципу полусвободного затвора, стрельба ведётся с закрытого затвора. Ударно-спусковой механизм куркового типа обеспечивает стрельбу в автоматическом и одиночном режиме. Предохранитель одновременно является переводчиком режима огня. Его рычаг расположен возле рукоятки управления огнём с левой стороны. При постановке на предохранитель блокируется спусковой крючок и курок, что обеспечивает безопасность в обращении с оружием.

Запирание затвора в переднем положении осуществляется роликами, одновременно играющими роль ускорителя затвора. Такая конструкция позволила снизить отдачу и повысить кучность стрельбы. Прицел барабанного типа, диоптрический или открытый (выбирается поворотом барабана целика).

Ну и еще американский уродец

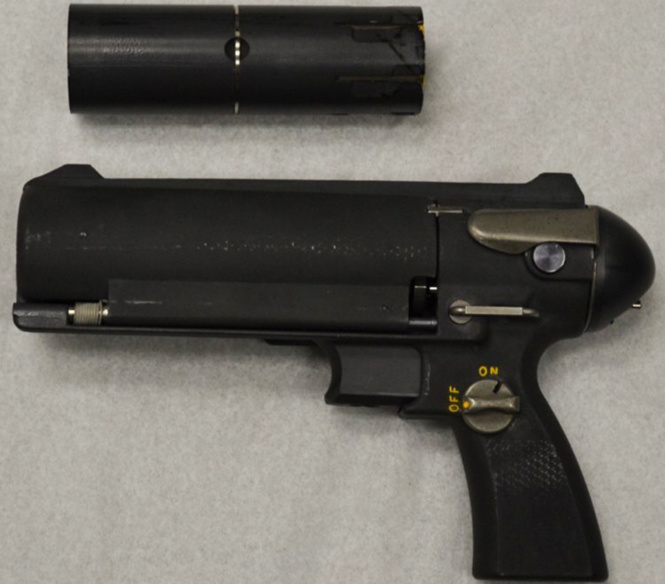

В 1972 был запатентован, а вскоре и взят на вооружение пистолет под названием МкЗ Model 0.
Ключевой целью проекта было создание универсального водонепроницаемого глушителя, который боевой пловец мог бы использовать не только под водой, но и сразу после выхода на берег. Если пистолет и глушитель транспортировались пловцом отдельно, дульная часть ствола герметизировалась резиновым колпачком. Глушитель успешно выполнял свое предназначение, но был подвержен быстрому износу, срок его эксплуатации составлял всего 30 выстрелов.

А вот советский сумрачный гений дошел в свое время до техники на грани фантастики.

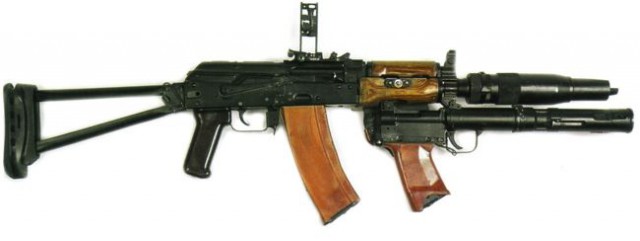

Бесшумный подствольный гранатомет БС-1 РГА-86 "Тишина" и "Канарейка"
Калибр: 30 мм
Тип: подствольный однозарядный гранатомет
Длина: нет данных
Вес: 2 кг (5.4кг в сборе с автоматом АКС-74УБ)
Эффективная дальность стрельбы: 100-150 м (300метров максимум)

Бесшумный гранатометный комплекс БС-1 "Тишина" был разработан всередине1960х годов в ЦНИИ Точного Машиностроения для вооружения подразделенийспецназа Советской армии. В основу комплекса, представлявшего собойподствольный гранатомет для состоявшего на вооружении спецназа автомата АКМС и гранаты для гранатомета, легли разработанные ранее самостоятельные образцы бесшумного оружия, в частности, 30мм бесшумные гранатомеы "изделие Д" и "Изделие ДМ". Для обеспечения бесшумного и беспламенного метания гранатыв "изделии" использовались специальные вышибные патроны "Мундштук" с отсечкой пороховых газов внутри гильзы (аналогичные по устройству патронам 7.62мм ПЗ "Змея",но большего калибра и размеров), а пусковой импульс передавался гранате при помощи стрежня, присоединенного сзади к ее корпусу. Эта конструкция была весьма сложной, в первую очередь из-за высокой сложности и дороговизны специальных патронов, и потому в комплексе БС-1 "Тишина" было решено отказаться от отсечки газов внутри каждой гильзы, и вместо этого запирать пороховые газы в стволе оружия, что позволило бы использовать для метания гранаты гораздо более простые и дешевые холостые патроны обычной конструкции.
Нужно сказать, что сам принцип устранения звука и вспышки выстрела путем запирания пороховых газов в замкнутом объемедостаточно стар - первые патенты на подобные системы датируются началом20 века. Необходимо также заметить, что примерно в тот же период (1960-70егоды) на западе для вооружения своих сил специального назначения был разработан целый ряд малокалиберных (50-60мм) минометов, использовавших тот же принцип глушения звука выстрела. Как бы то ни было, комплекс БС-1 "Тишина" поступил на вооружение армейского спецназа ВС СССР. Его назначением было поражение целей типа емкостей с горючим, самолетов на стоянке, кабин с электронным оборудованием, пусковых установок оперативно-тактических ракет и т.п. Очевидно, что бесшумность и беспламенность выстрела заметно снижали шансы на быстрое обнаружение стреляющего, а значит повышали шансы на успешное выполнение боевой задачи спецназом и даже, возможно, на успешный отход после выполнения задачи.
В связи с принятием на вооружение и массовым поступлением в Советские войска нового комплекса стрелкового оружия под патрон калибра 5.45мм возникла необходимость в адаптации бесшумного подствольного гранатомета под новое оружие. Так как приемлимых результатов при стрельбе патронами 5.45 УС с глушителем удалось достигнуть лишь на укороченных автоматах АКС-74У(УБ), новый вариант комплекса, получивший обозначение 6С1"Канарейка", был разработан именно под этот автомат. При сохранении общей конструкции гранатомета и гранаты и их общего вида конструкторам ЦНИИ ТОЧМАШ удалось повысить как эффективность боевой части гранаты, так и дальность стрельбы из гранатомета, при этом вместо холостого патрона калибра 7.62х39мм стали использоваться специальные холостые патроны калибра 5.45х39. Примерно с начала восьмидесятых годов бесшумный 30мм гранатометный комплекс 6С1 "Канарейка" в составе: гранатомет БС-1М, автомат АКС-74УБ и глушитель ПБС-4 стал поступать в подразделения спецназа Советской армии.
Бесшумный подствольный гранатомет БС-1(РГА-86) представляет собой оружие раздельного заряжания, в котором выстреливаемая граната заряжается в ствол с дульной части, а вышибные(метательные) заряды подаются в казенную часть ствола. В момент выстрела пороховые газы из холостого патрона толкают вперед поршень, расположенный в задней части ствола, разгоняя поршень и гранату доскорости свыше 100 м/с (до 175 м/с для БС-1М). После вылета гранаты изствола поршень останавливается в стволе, запирая находящиеся под высоким давлением пороховые газы в замкнутом объеме. После их остыванияи падения давления до безопасного возможна перезарядка гранатомета,т.е. заряжание в ствол новой гранаты (при этом поршень осаживаетсяназад), выбрасывание стреляной гильзы и досылания нового вышибногопатрона. Перезарядка оружия патронами осуществляется из отъемного коробчатого магазина (емкостью 8 патронов для БС-1 или 10 для БС-1М), расположенного в рукоятке гранатомета, при помощи продольно скользящего поворотного затвора винтовочного типа. Для ведения огня на гранатомете имеются спусковой крючок и ручной предохранитель. Используются гранаты двух типов - боевые бронебойно-зажигательные (обозначение ВОГ-Т) и учебные с инертной БЧ. Вобоих случаях стабилизация гранаты в полете осуществляется ее вращением,для чего на корпусе гранаты выполнены готовые выступы для следования по нарезам в стволе гранатомета. Для прицеливания при стрельбе из гранатомета на колодку целика автомата устанавливается специальный складной прицел используемый вместе со штатной мушкой автомата. Для установки гранатомета на автомат используются специальные крепления,при этом ранний вариант (для АКМС) и поздний (для АКС-74УБ) имеютразные системы кронштейнов и несовместимы по посадочным местам.
