Стационарная береговая артиллерия

40 cm SKC/34 «Adolfkanone», Германия. В эксплуатации с 1942 года. Калибр 406 мм. Дальность стрельбы – до 56 км. Скорострельность – 1 выстрел в 2 минуты. Для нужд береговой обороны использовалось 10 таких орудий: 7 – в Норвегии, 3 – сначала у Данцига, позже – во Франции (на фотографии)

Береговая башенная батарея № 981 им. Клима Ворошилова калибром 305 мм. Батарея расположена на острове Русском во Владивостоке. Аналогичная по вооружению батарея находится только в Севастополе.
Первая башня была готова 1 февраля 1934 г., а 1 апреля 1934 года — вторая.
305-мм артиллерийскую батарея состоит из трехорудийных бронебашенных установок с линейного корабля «Михаил Фрунзе» (бывший линкор «Полтава»)

Количество башен 2 шт.
Количество орудий 6 шт.
Угол наклона стволов от -5 до +25 градусов
Скорострельность орудия 1,5 выстрела в минуту на ствол
Типы снарядов дальнобойный, полубронебойный, бронебойный
Вес снаряда 314-470 кг, в зависимости от типа
Прицельная дальность стрельбы 35 километров
Толщина брони башни 300 мм
Полный вес башни 1200 тонн
Вес ствола орудия 51 тонна
Вес вращающейся части башни 900 тонн
Боевой расчет башни 75 человек
Численность л/с батареи 399 человек

Это сообщение отредактировал KROVLJ - 2.01.2017 - 11:38

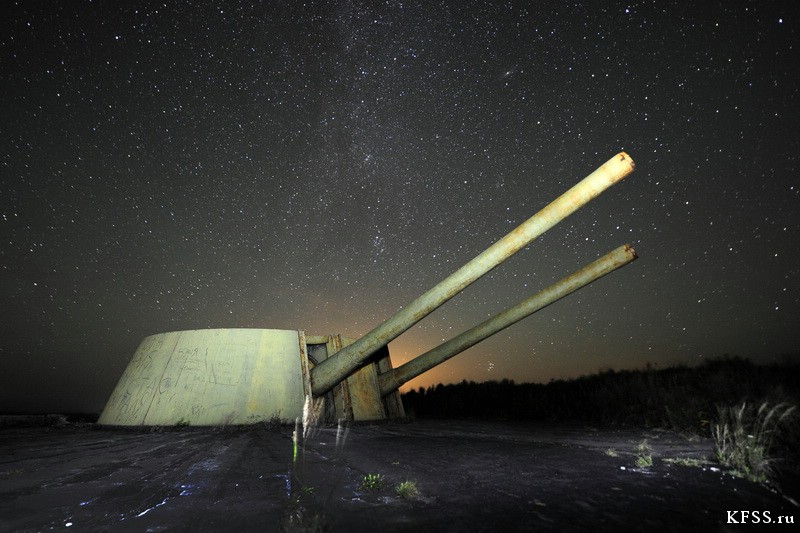

180-мм установка МУ-1 СССР

"Батарея на высоте 203". г. Люйшунь (Порт-Артур), Провинция Ляонин, Китай.
Первые четыре установки МУ-1 (№№ 5, 6, 7 и 8 в соответствии с Постановлением Совета Министров СССР от 30.12.1949 г. № 5924-2227сс, в 1952 г. были смонтированы на батарее № 127 в Порт-Артуре. Строилась батарея с 1950 г. по 1953 г. Госиспытания батареи были проведены с ноября 1953 г. по январь 1954 г. Приказом Главкома ВМС СССР от 9.04.1954 г. № 00137 180-мм четырехорудийная батарея МУ-1 с ПУС "Москва-2с-ЦМ" была принята в состав БО Порт-Артура

Данные ствола МУ-1
Калибр, мм — 180
Длина ствола, клб — 57
Объем каморы, дм — 52,27
Крутизна нарезов (постоянная), клб — 25
Число нарезов — 40
Глубина нарезов, мм — 3,6
Ширина нарезов, мм — 8,9
Ширина полей, мм — 5,24
Дальность стрельбы в зависимости от снаряда от 37494 м до 38592 м

Это сообщение отредактировал KROVLJ - 2.01.2017 - 11:41

406-мм пушка Б-37 СССР

Б-37 — это 406-мм морская пушка, она должна была устанавливаться в трехорудийных башнях МК-1, предназначенных для линейных кораблей типа «Советский Союз» проекта 23. Головной корабль «Советский Союз» был заложен в Ленинграде на Балтийском заводе в июле 1938 года. К моменту начала Великой Отечественной войны готовность корабля составляла 19,44%. Ни один из линкоров проекта 23 (всего было заложено 4 корабля) так и не был в итоге построен, их строительство было прекращено в июле 1941 года. При этом одна из опытных 406-мм пушек Б-37 приняла участие в обороне Ленинграда в составе батареи №1 Научно-исследовательского морского артиллерийского полигона. За время боевых действий из орудия был сделан 81 выстрел по войскам и укреплениям противника.

Калибр, мм 406,4
Тип ствола лейнированный (у орудия № 1 — скреплённый цилиндрами)
Длина ствола, калибров 50
Длина ствола, мм 20 720
Длина канала ствола, мм 19 857
Длина нарезной части, мм 16 794
Наибольший диаметр по кожуху, мм 1280[18]
Объём каморы, дм³ 441,2 или 438,5[18]
Число нарезов 40
Крутизна нарезов, калибров 30
Глубина нарезов, мм 8,1
Ширина нарезов, мм 20
Ширина полей, мм 11,92
Тип затвора поршневой двухтактный
Приводы затвора 3 электродвигателя
Масса затвора, кг 2470
Масса ствола с затвором, кг 136 690
Максимальная дальность стрельбы, м 45 670
Начальная скорость снаряда, м/с 830
Дульная энергия, т·м (кДж) 38 800[18] (380 498)
Скорострельность, выстрелов в минуту 2—2,6 (в зависимости от угла возвышения)

Это сообщение отредактировал KROVLJ - 2.01.2017 - 11:51

Bofors 7.5 cm tornpjäs m/57, Швеция. В эксплуатации с 1962 года. Полуавтоматическая пушка. Калибр 75 мм. Скорострельность 25 выстр/мин., боекомплект 600 выстрелов. Дальность стрельбы – до 12,2 км. Расчет 7 человек. В Швеции построено 30 3-орудийных батарей таких пушек, еще 16 установок было поставлено в Норвегию

100 56 TK, Финляндия. Для создания этих установок использовались орудия и башни советских танков Т-55. В эксплуатации находились с 1969 по 2012 годы. Калибр 100 мм, скорострельность 6 выстр/мин., дальность стрельбы до 18 км. Расчет 9 человек. В Финляндии было построено 14 4-орудийных батарей

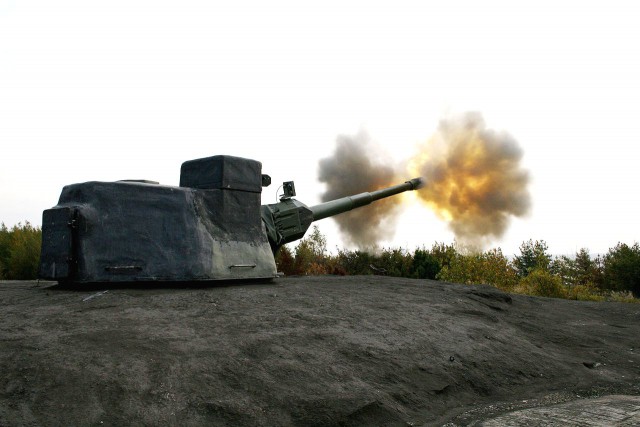

Bofors 12 cm tornautomatpjäs m/70 ERSTA, Швеция. Автоматическая пушка. В эксплуатации с 1976 года. Калибр 120 мм. Скорострельность 25 выстр/мин., боекомплект 800 выстрелов. Дальность стрельбы – до 27 км. Расчет 12 человек. В Швеции построено 6 3-орудийных батарей, еще 8 установок поставлено в Норвегию

130 ТК, Финляндия. В эксплуатации с 1984 года. Калибр 130 мм, скорострельность 6 выстр/мин., дальность стрельбы – до 32 км. Расчет 10 человек

У меня всё...

Нафига у автоматического орудия расчет 12 человек?!

А ствол кто будет чистить?

что-то мне подсказывает что все эти пушки малоэффективны при наличии у противника высокоточных ракет .... в качестве музейных экспонатов да - годно

без 30 и 35 батарей в Севастополе обзор куцеват... тем более, что 30 - действующая...

батарея №220 Мыс Гамова (я с друзьями 2001год)

масштабные сооружения

она же ,подшаманили

А Зачем матроса на первой картинке нарисовали? Для масштаба? И Почему он такой на раслабоне? Дембель чтоль?

Наверно Моонзунд сегодня пересмотрю.

"Береговая башенная батарея № 981 им. Клима Ворошилова калибром 305" СИЛА !

Deep79

и поэтому уже давно перешли на подвижные орудия.
И да, у британцев до 80-х годов 19-го века орудия были дульнозарядными!

И я добавлю, из личных фоток этого года. Рио-де-жанейро, 2016

Динозавры

Высокоточное вооружение быстро заканчивается, ибо дорого. Даже в случае ядерной войны и уничтожения большого числа живой силы противника (городов, промышленных центров, людей) в итоге поедут наказывать остатки населения танки, за ними же пойдет пехота. И пока самые лучшие танки, испытанные в бою, в мире это Т-72 и Т-90.
Данная же тема говорит о том, как уничтожать корабли предполагаемого противника и что для этого есть у кого после, после того как закончатся калибры и томагавки, как закончатся бастионы. Кораблики же все еще будут ходить и будут пытаться высадить пехоту, которая твою землю и попытается забрать. Вот тогда и нужны будут вот эти пушечки образца позапрошлого века.

Это сообщение отредактировал denk20 - 2.01.2017 - 12:21

Такая же мысль возникла

Интересная информация. Спасибо.

лучше перечитать.... интереснее
