Настольная лампа "Скорпион"
[
Версия для печати
]
Страницы:
(5)
1
[2]
3
4
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Wallery
20.02.2016 - 12:56
[
показать
]
6
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

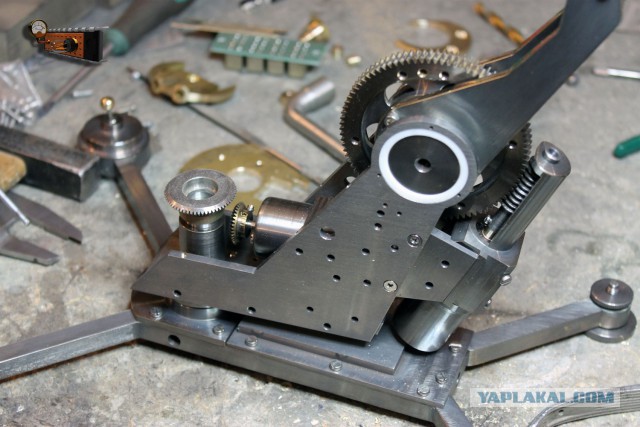

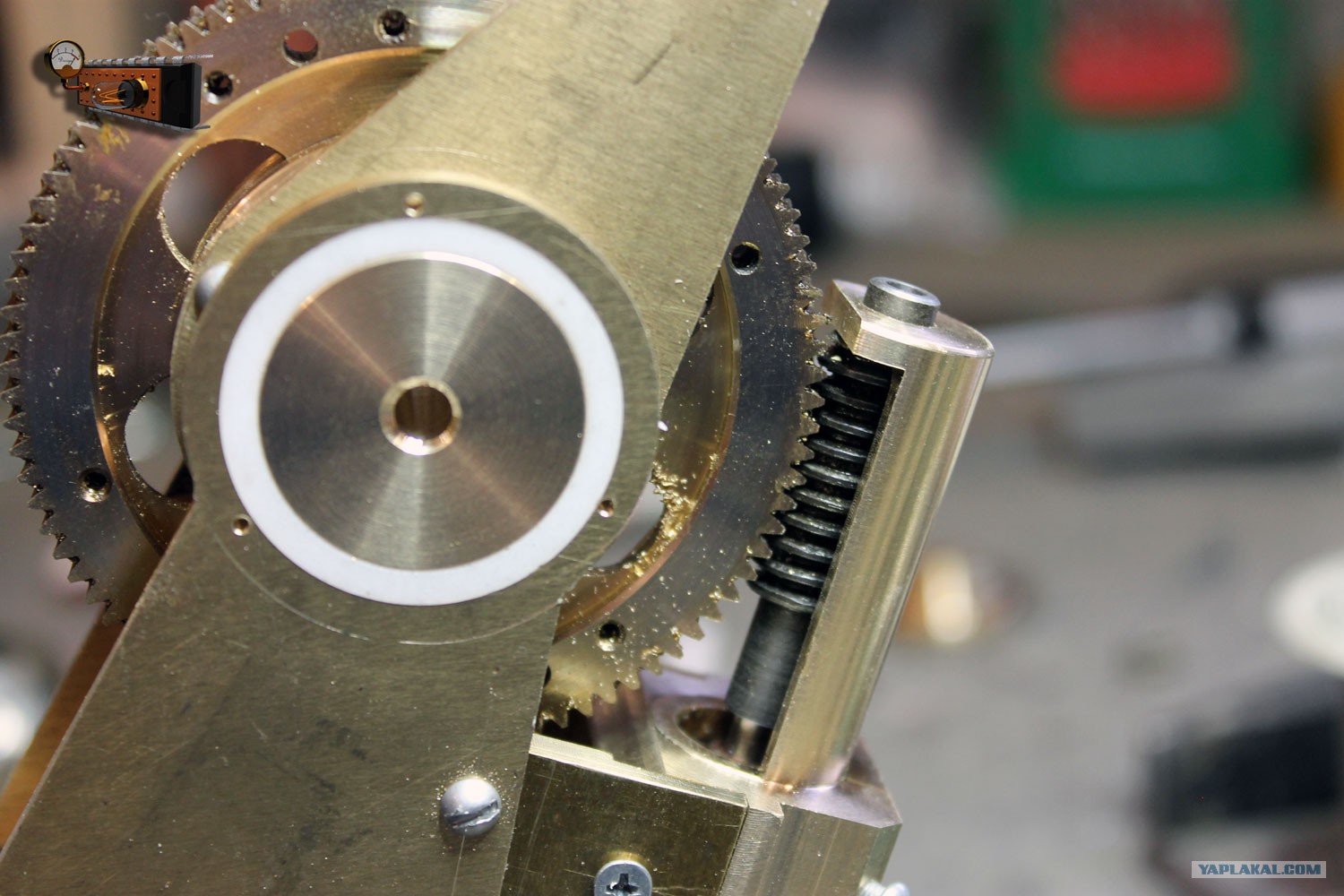

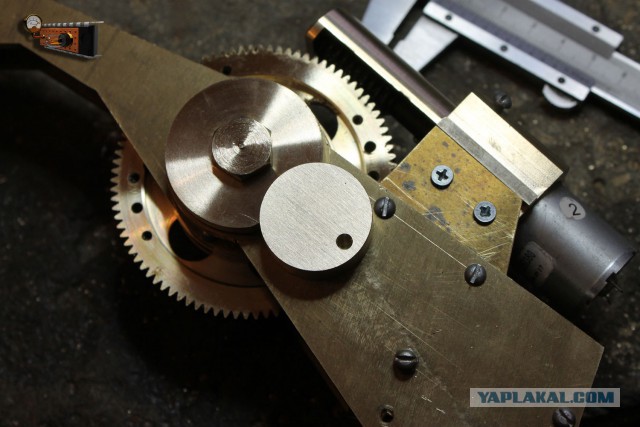

Вот так выглядит редуктор в сборе.
[
^
]
Wallery
20.02.2016 - 12:56
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

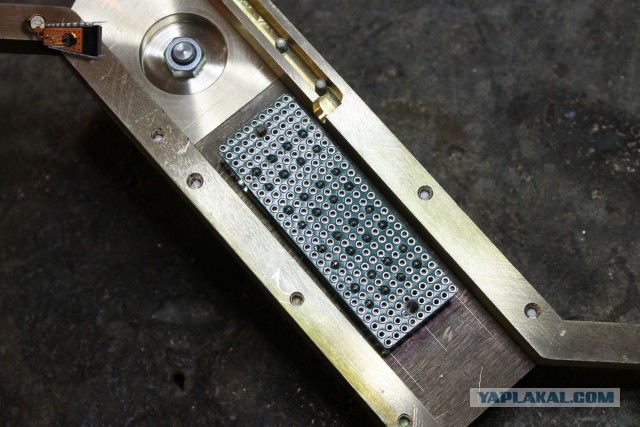

В нижней части размещаю плату с реле.
[
^
]
Wallery
20.02.2016 - 12:56
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
02
[
^
]
Wallery
20.02.2016 - 12:56
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

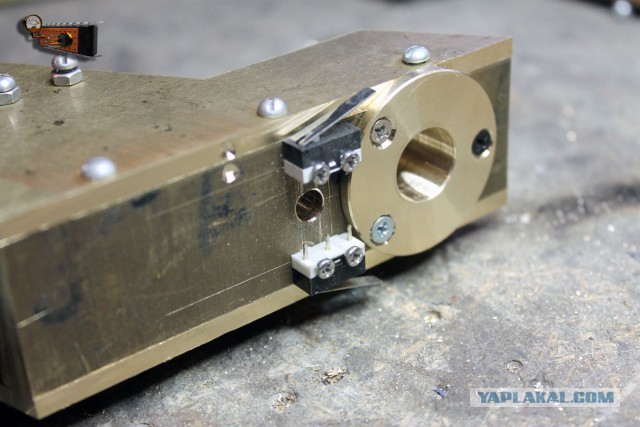

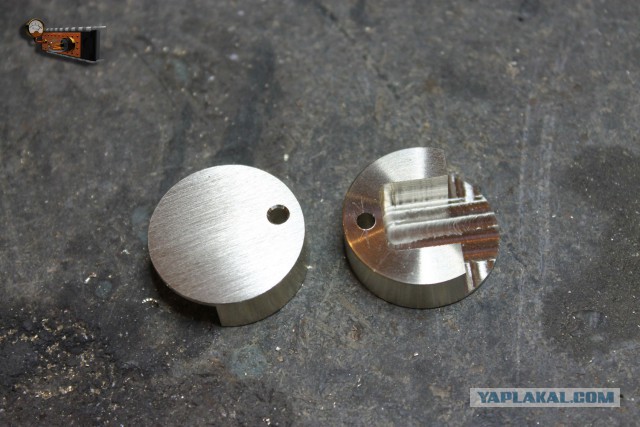

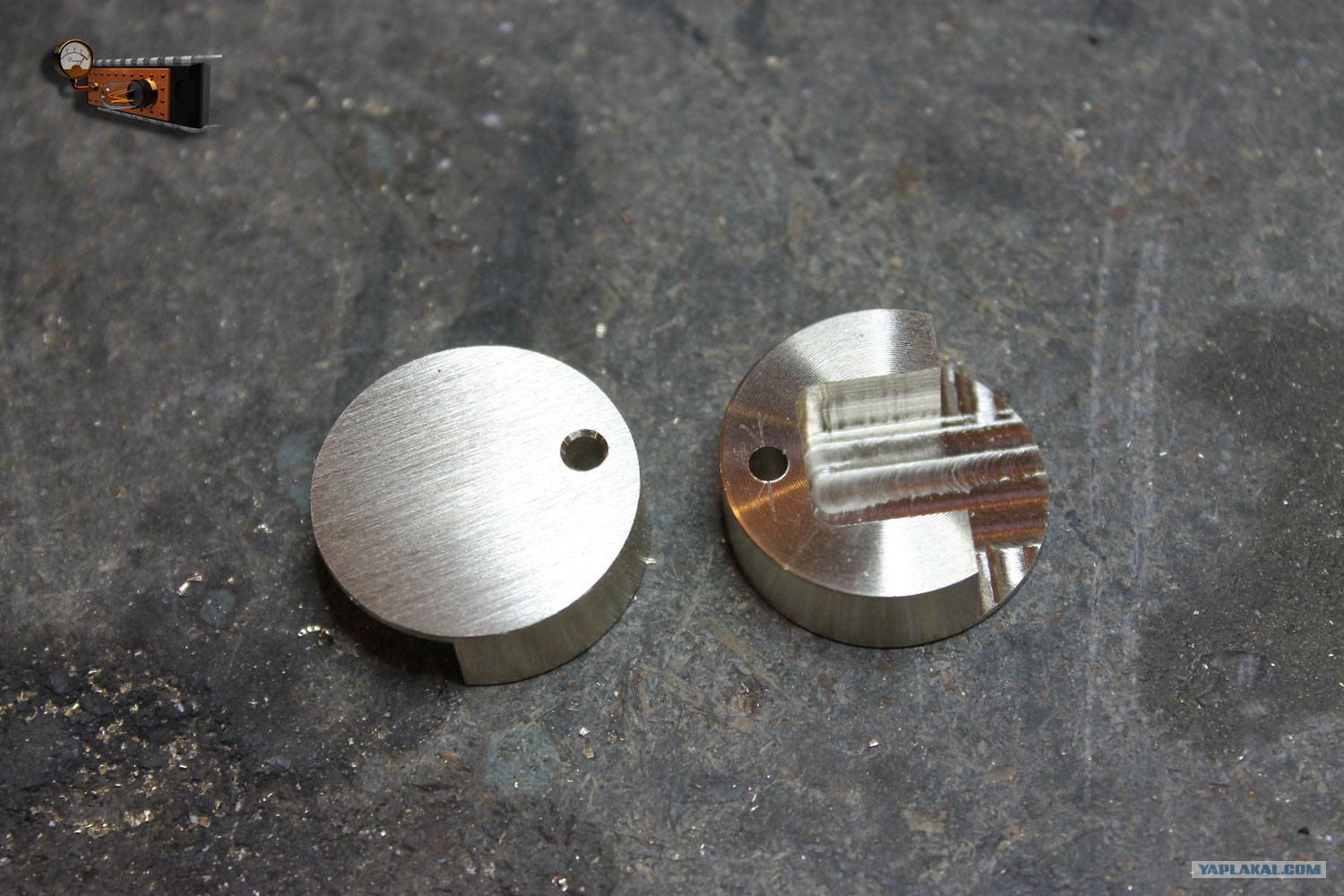

По бокам оси крепятся диски с лысками и концевой выключатель.
[
^
]
Wallery
20.02.2016 - 12:56
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Концевик закрывается латунными крышками.
[
^
]
Wallery
20.02.2016 - 12:57
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
02
[
^
]
Wallery
20.02.2016 - 12:57
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
В основание так же устанавливаю два концевых выключателя.
[
^
]
Wallery
20.02.2016 - 12:57
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
При горизонтальном повороте они будут срабатывать при соприкосновении со специальными стойками.
[
^
]
Wallery
20.02.2016 - 12:57
[
показать
]
6
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

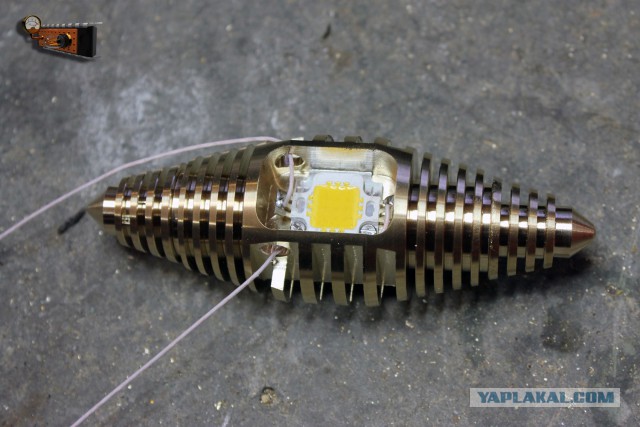

Сделал теплоотвод для мощного десятиваттного светодиода.
[
^
]
Wallery
20.02.2016 - 12:57
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

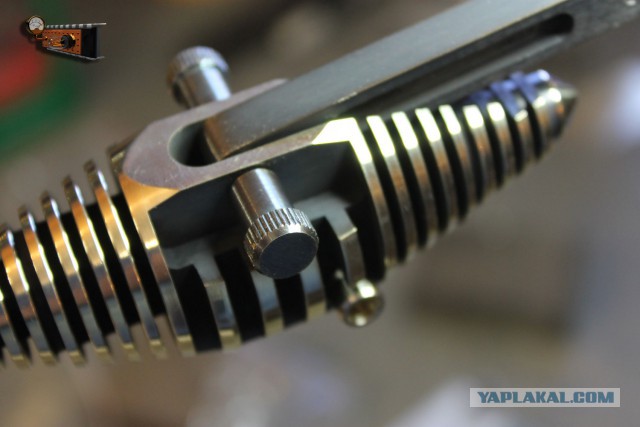

Кронштейн буде входить в паз теплоотвода.
[
^
]
Wallery
20.02.2016 - 12:58
[
показать
]
3
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

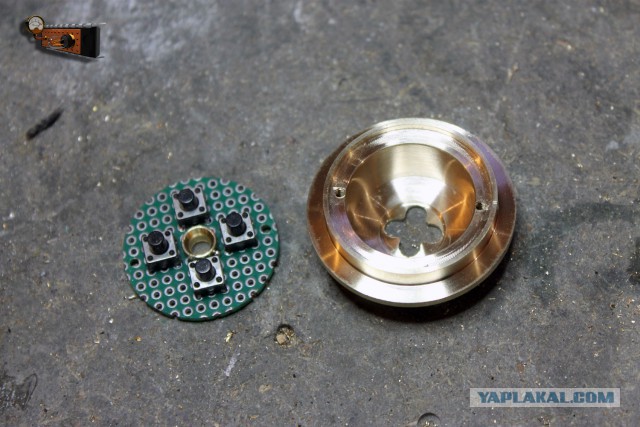

Джойстик управления.
[
^
]
Wallery
20.02.2016 - 12:58
[
показать
]
6
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
02
[
^
]
Wallery
20.02.2016 - 12:58
[
показать
]
4
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

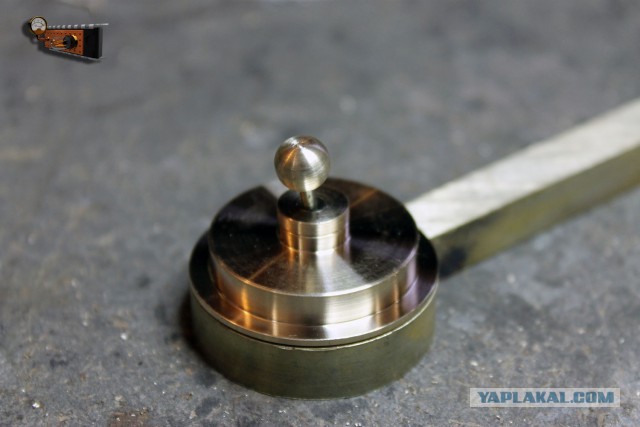

Тумблер включения лампы.
[
^
]
Wallery
20.02.2016 - 12:58
[
показать
]
4
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

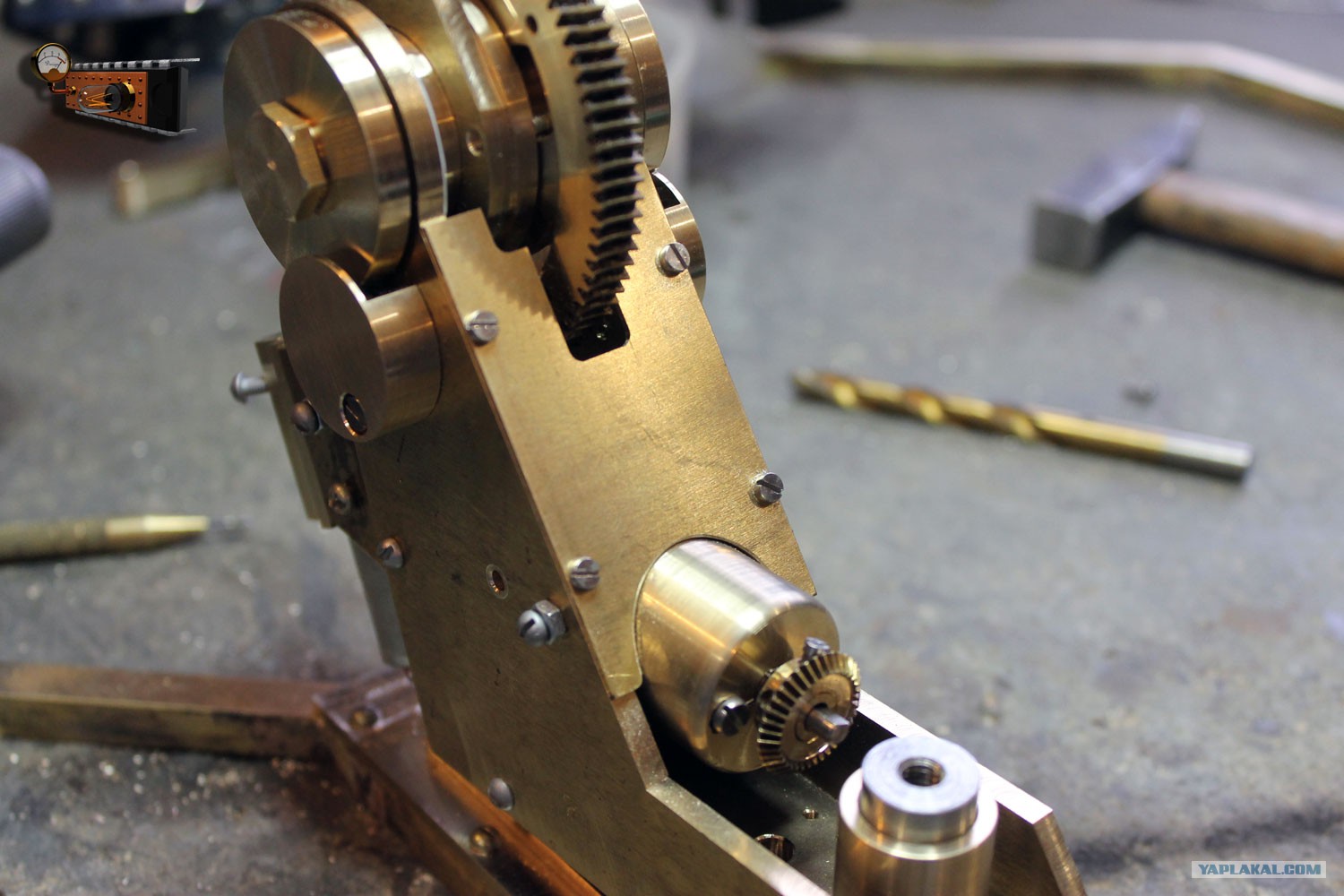

Спереди прикрываю механизм декоративной крышкой.
[
^
]
Wallery
20.02.2016 - 12:58
[
показать
]
7
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

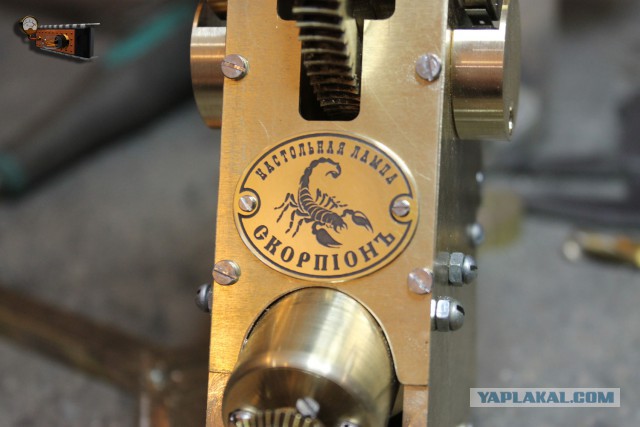

На этой крышке располагается шильдик с названием.
[
^
]
Wallery
20.02.2016 - 12:58
[
показать
]
6
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
В кронштейне фрезерую пазы для облегчения и придания ему профиля двутавра.
[
^
]
Wallery
20.02.2016 - 12:59
[
показать
]
5
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
На основание крепятся декоративные элементы для придания схожести со скорпионом.
[
^
]
Wallery
20.02.2016 - 12:59
[
показать
]
6
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
02
[
^
]
Wallery
20.02.2016 - 12:59
[
показать
]
5
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Знак Бэтмена будет имитировать злобные глаза скорпиона.
[
^
]
Wallery
20.02.2016 - 12:59
[
показать
]
7
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Втулки впаиваются в пазы.
[
^
]
Wallery
20.02.2016 - 12:59
[
показать
]
5
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Теперь все детали шлифую, полирую и патинирую. После этого приступаю к окончательной сборке.
[
^
]
Wallery
20.02.2016 - 12:59
[
показать
]
5
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
02
[
^
]
Wallery
20.02.2016 - 13:00
[
показать
]
5
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Вклеиваю светодиоды. После этого придаю им скруглённую форму.
[
^
]
Wallery
20.02.2016 - 13:00
[
показать
]
6
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Припаиваю концевики и регулирую момент срабатывания.
[
^
]
Wallery
20.02.2016 - 13:00
[
показать
]
6
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Креплю теплоотвод со светодиодом.
[
^
]
