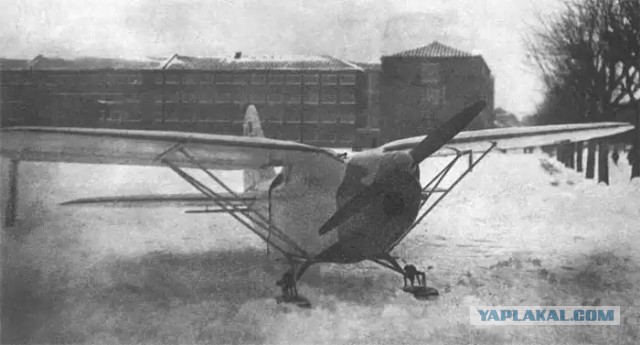

Не смотря на внезапную неудачу HM-14, его слава успела докатиться и до Советского Союза. В нашей стране, в стенах МАИ был построен тандем «Октябрёнок». Относительное расположение крыльев было иным, и главного недостатка первой «Блохи» этот самолёт не имел. Он был настолько послушен, что даже использовался для первоначального обучения. Конструктор этого самолёта П. Д. Грушин тоже учился летать на нём.

«Октябрёнок», 1936 год, СССР:

Размах крыла, м: 6
Длина самолета, м: 4.12
Площадь крыла, м2: 12.8
Масса, кг
пустого самолета: 295
максимальная взлётная: 400
Силовая установка: 1 х 55 л.с.
Максимальная скорость, км/ч: 115

В наши дни из всех «тандемов» самым известным, пожалуй, остаётся «Quickie» Бёрта Рутана. Во всём мире энтузиасты продолжают строить «тандемы», но похожи они, как правило, либо на HM-14, либо на Quickie.

Rutan Quickie, 1978 год, США:

Размах крыла, м: 5.08
Длина самолета, м: 5.3
Площадь крыла, м2: 5
Масса, кг
пустого самолета: 112
максимальная взлётная: 220
Силовая установка: 1 х 18 л.с.
Максимальная скорость, км/ч: 203
Практическая дальность, км: 930

Собственно, вывод: по совокупности лётных характеристик нормальную схему не переплюнуть. Выигрывая в чём-то одном, любая экзотика неизбежно портит остальные показатели. Здесь можно было бы сделать грустную мину и сказать, что в авиации всё уже изобретено, и нет пути вернее, чем проторенная дорога. Однако…

Вот чего я не могу простить нашему переходному правительству из 90-х (эх, не обошлось без политоты), что оно ушатало практически в ноль развитие гражданской авиации в своей стране. В детстве я любил читать журнал «Юный Техник», и в одном из номеров была статься про «ЭКИП». Она на меня произвела сильное впечатление. Но истинные «аэродинамические» причины, побудившие Л.Н. Щукина создать такое странное существо, стали понятны много позднее. Выше я постарался их более-менее доходчиво изложить. Профессиональные телерепортажи здесь уже были, вот немного олдскульного кино с моделью:



Такие характеристики могла бы иметь модификация Л2-3, которую едва не построили:

Размах «крыла», м: 18,64
Длина «самолета», м: 11,33
Площадь крыла, м2: 18.5
Масса, кг
пустого «самолета»: 5300
максимальная взлётная: 12000
Силовая установка: 2 х 2350 кгс
Максимальная скорость, км/ч: 610
Практическая дальность, км: 2500

За сим всё, я закончил.

Это сообщение отредактировал Suha82 - 22.10.2015 - 14:37

На этого утенка сейчас бы был большущий спрос. Думаю не дорогой был бы.

Спасибо, как в училище вернулся.

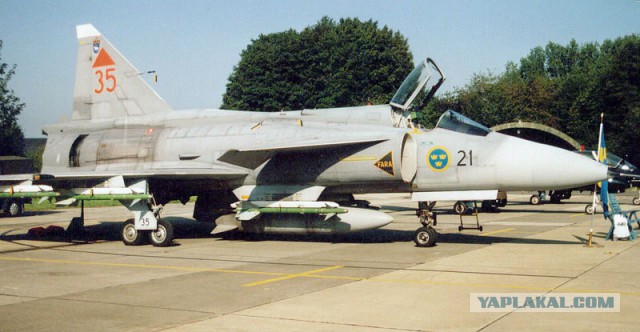

А как же Saab 37 Viggen? Самая натуральная "утка", 34 года эксплуатации, и ничего...
