Когда коту делать нечего, или как я нож запилил

024 еще проточил, сделал 1 упор под палец вместо двух - по моему более эстетично. Протачивал на...даже не знаю как это назвать - дрель с насадкой
для шлифовки - на насадку диск с зерном 240, одной рукой держал дрель на столешнице, второй шлифовал рукоять, это конечно совсем не айс, но у меня
есть опыт, поэтому нарушал ТБ всеми возможными способами, фото к сожалению нет - ну нет у меня третьей руки что поделать...

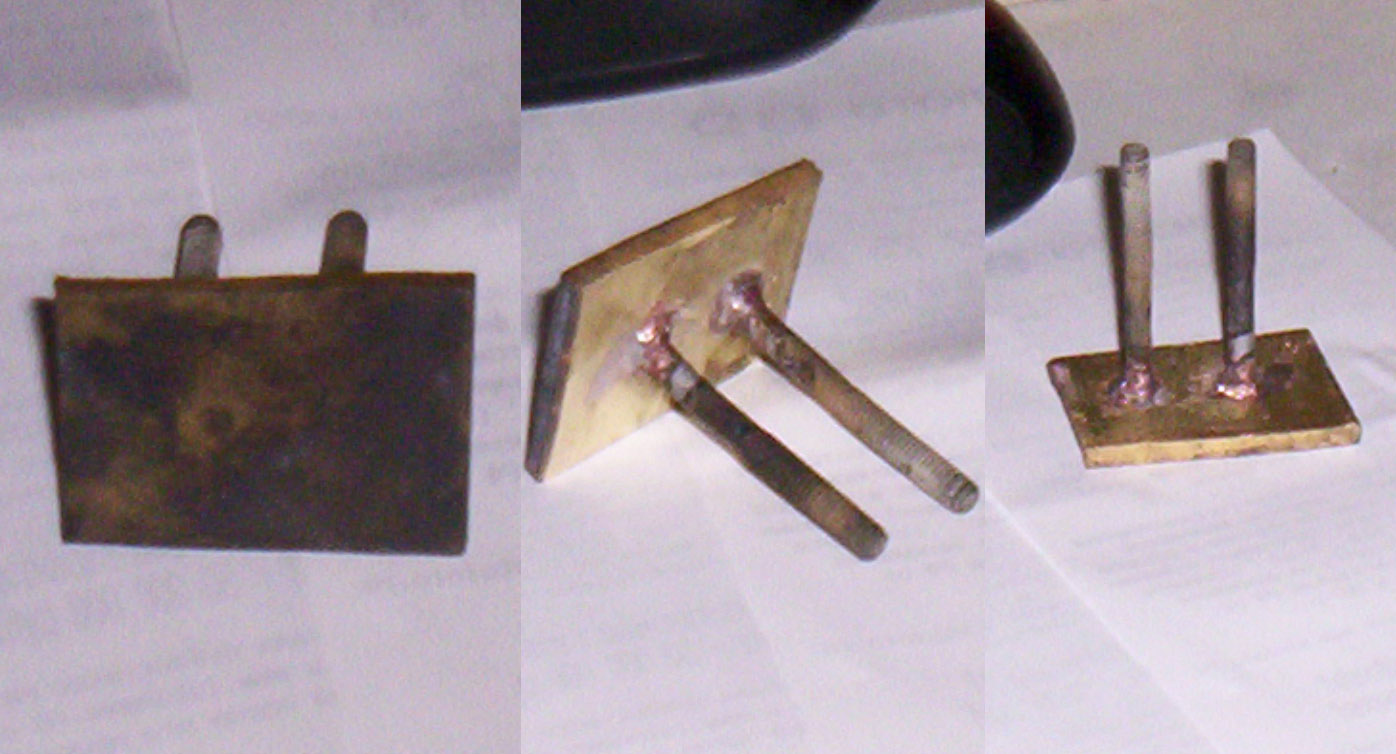

025 сварил тыльник - тем самым аппаратом, материал - бронза и 2 винта М3х35, приваривал медно-фосфорным припоем производства страны вечно-зеленых
рублей. Но при ближайщем рассмотрении оказалось что температура горелки расплавила шляпки винтиков до состояния лужи и именно этот металл и держит
в основном, но я не в обиде

026 приготовил проставку из гетинакса, отверстия явно больше шпилек - это для того чтобы наплывы припоя не вспучивали тыльник - просверлил рукоять,
отпилил лишнее со шпилек

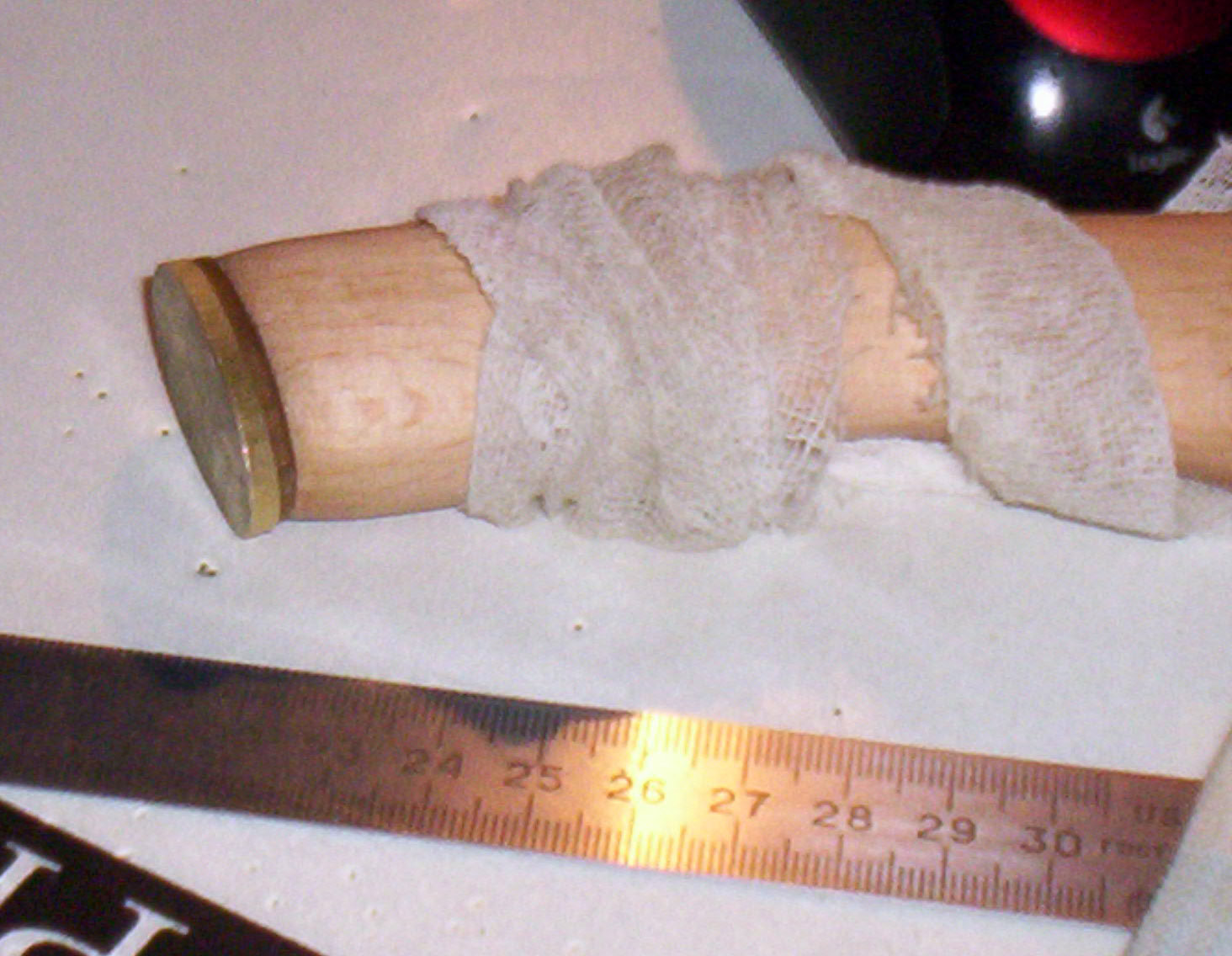

027 примерил как оно будет, кстати - все делал на 1 мм больше - потом после вклейки в рукоять обрабатывал по месту.

028 начинаем мастырить приблуду для заточки режущей кромки (РК) - остатки ножки от стола, прижимная пластина из стали, в месте крепления лезвия
сделана проточка для равномерного наклона.

029 на эпоксидку вклеиваем шпильку М8 - на ней будет упор для шкрябалки (ну не знаю я как она называется), резьба дает возможность установить угол
заточки - в моем случае 15,5 градусов

030 примеряем направляющую из очччень прочной стальной детали от вязального станка

031 склеиваем шкрябалку - 2 сосновых рейки (честно купленные) на эпоксидке, верхняя рейка длиннее - оказалось что в принципе это не нужно - все
равно при заточке рукой перехватываешь в то место которое в данный момент работает на лезвии.

032 все в сборе - на нижнюю планку наклеивается (на самые кончики по длине миллиметра на 2-3 клея, клеил на момент) нужная нам наждачная бумага, по расходованию наждачного слоя, отрываем и клеим новую, бумага не должна провисать, поэтому старайтесь клеить с натяжением к концам. Совет - не покупайте бумагу производства нашего лучшего поднебесного друга - слой осыпается после 2-3 шерхов, даже без нажима. Я в итоге остановился на бумаге производства Франции, Италии и Польши - покупал в магазине ЛМ. Госприемка не пожелал влезать в кадр, но о нем в самом последнем снимке. Грубую обдирку делал бумагой 400, потом 800 основная заточка - ушло примерно 8 полосок размером 3х19 см, выводил 1200 и окончательная обработка 2500 (еще
не делал). Угол заточки 15 (30) градусов - бритвенный, 16 (32) градусов - ножевой, 17 (34) - не помню как правильно я называю колочный или
топорный. у меня 15,5.

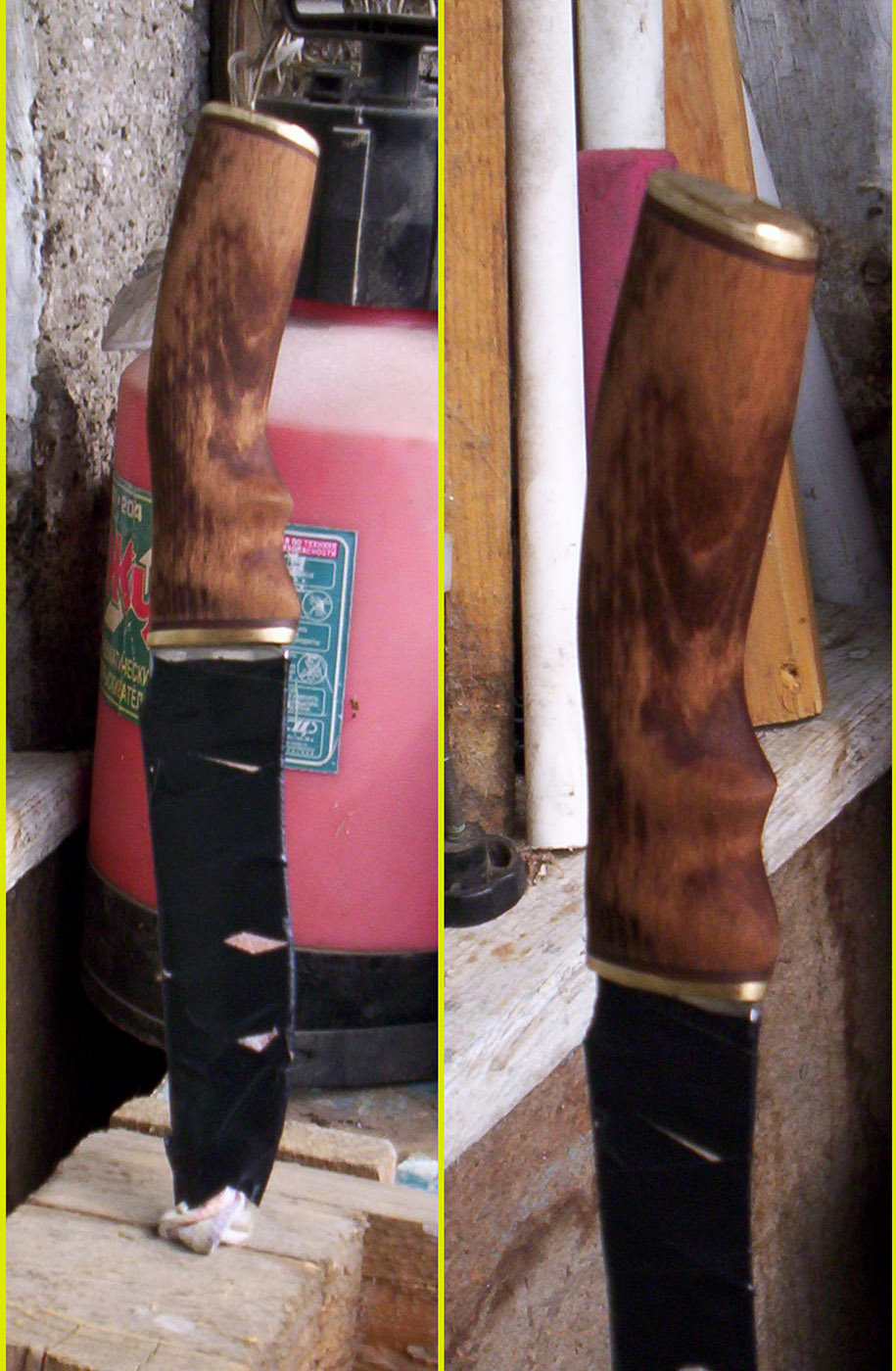

033 предварительная прикидка, еще нет гетинаксовой прокладки под больстером, но РК уже есть.

034 появилась идея протравить на лезвии рисунок, начал придумывать - на снимке 2 наиболее приемлемых варианта, в идеале хотелось сделать травление
(сам рисунок), гальванопластика медью - фоновая закраска и воронение - выделение рисунка.

035 был еще такой вариант - представьте - крыло серо-черно-рыжее (травление, воронение, меднение)...ммм мечта...которая пока что мечтой и осталась,
но сделаю стопудов.

036 сделал приладу для нанесения рисунка - все та же ножка от стола, лезвие обезжиренное крепится пластинокй из дюраллюминия, находится в воздухе
на высоте 4 см от поверхности - очень удобно рисовать. Остановился на варианте - леопард, красные пятна на черном фоне...

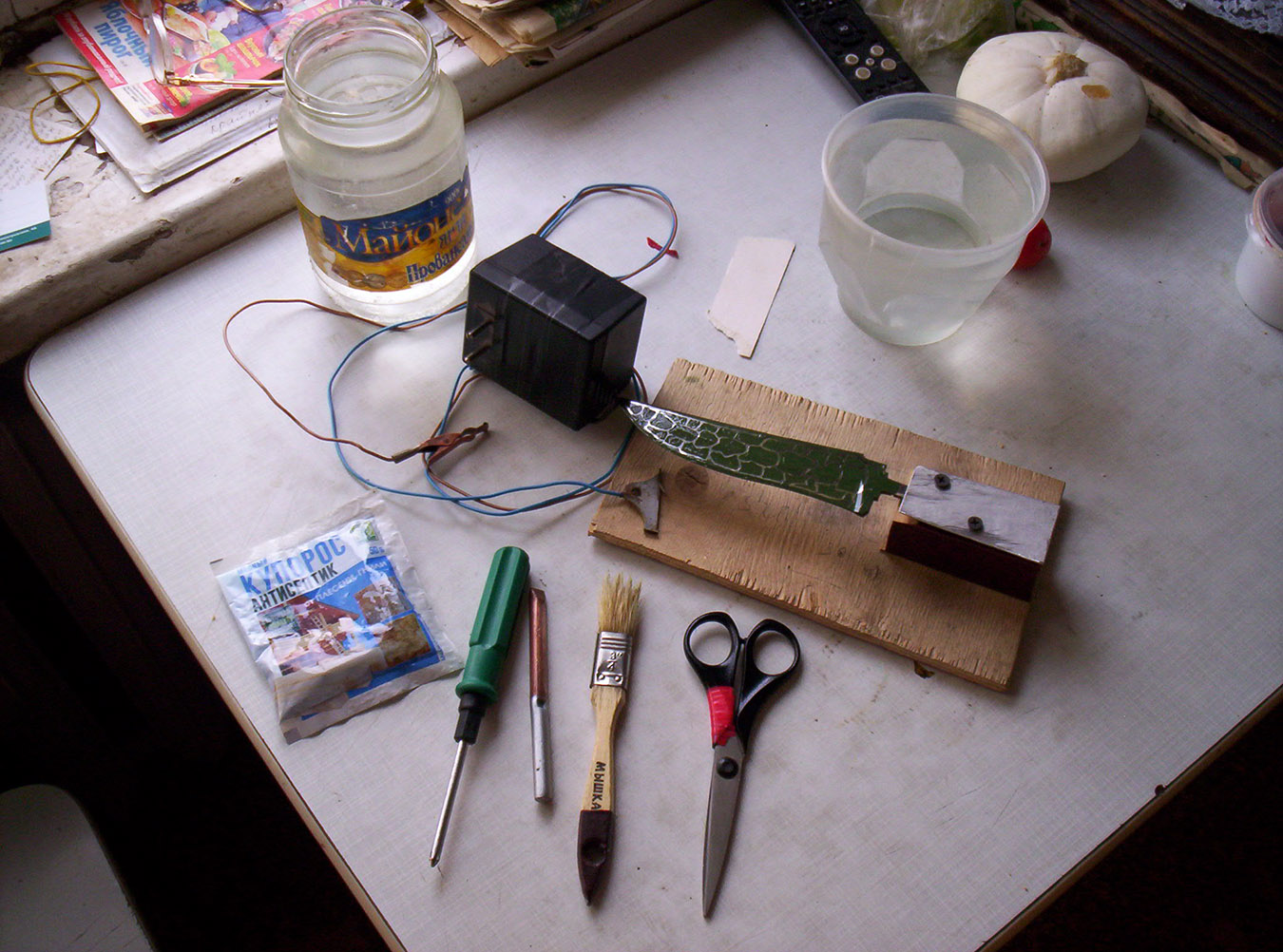

037 собрал все для травления и меднения - купорос и жало паяльника для меднения, травил в растворе соли - на 1 л 3 столовых ложки соли. БП на 18В
0,8А, время травления около 1,5 минут. И ВАЖНО - плюс + крепится к той детали на которой травите а минус к любой железяке

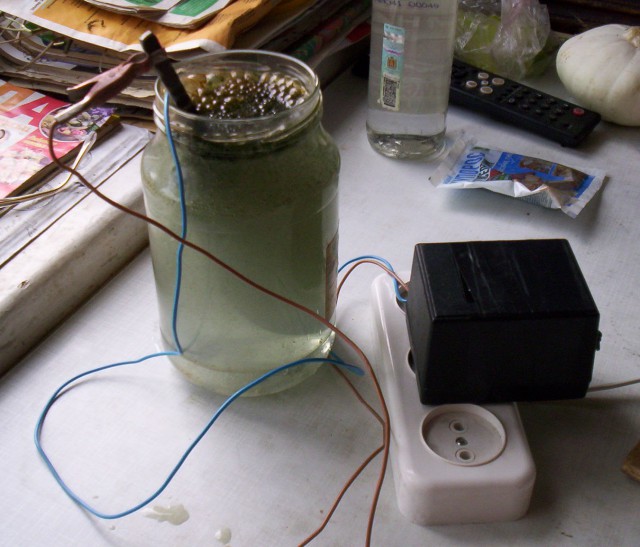

038 процесс травления - раствор пузырится и мутнеет

039 процесс меднения в целом схож поэтому фото нет - в итоге получаем - пятна полированой стали а между пятнами течет огонек...как-то так, сталь
алеманская никоим образом не пожелала ворониться (пробовал 2 способа) поэтому в спешном порядке менял технологии, рисунки и гнусно
матерился...сорри

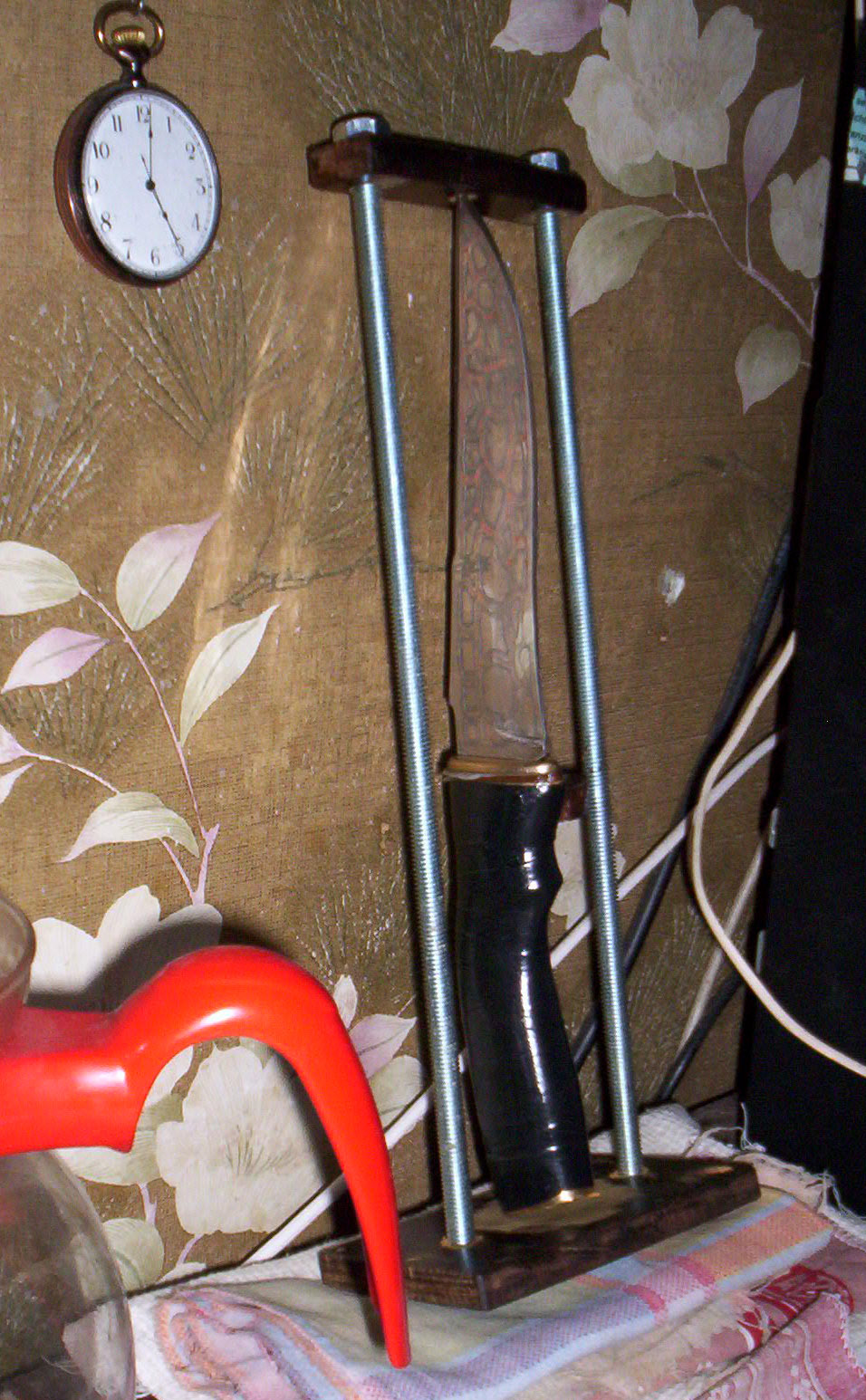

040 сделал приладу для склейки всего этого безобразия во что-то единое - 2 шпильки М8 (ошибся в длине на 25 мм, поэтому максимальная длина изделия
не должна превышать 285 мм), упоры забыл как называется материал - что-то тканевое пропитанное смолой, прочная на изгиб шо пи... белый полярный
лиса. примерил...

041 еще примерил - более менее виден рисунок на лезвии, кстати такой рисунок кроме эстетического имеет еще и практическое значение - начнешь
размахивать в бою :) враги потеряют лезвие из вида - всем знакомый принцип зебры в прериях.

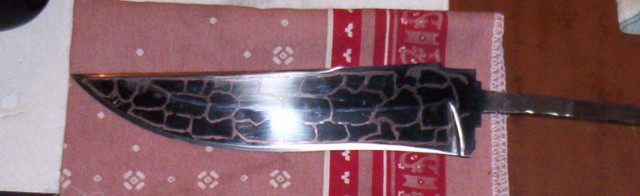

042 намазюкал вездесущей эпоксидкой, поставил на сушку утруску...

043 после склейки протравил водной морилкой "темный орех" на водной основе, день был жарким так что сушилось все не более 1,5 часов, всего нанес 3
слоя с промежуточной полировкой наждачкой 1200, вскрыл рукоять льняным маслом,3 слоя с промежуточной сушкой 5 часов каждый слой, и полировкой 2500
и финишем полировкой замшей

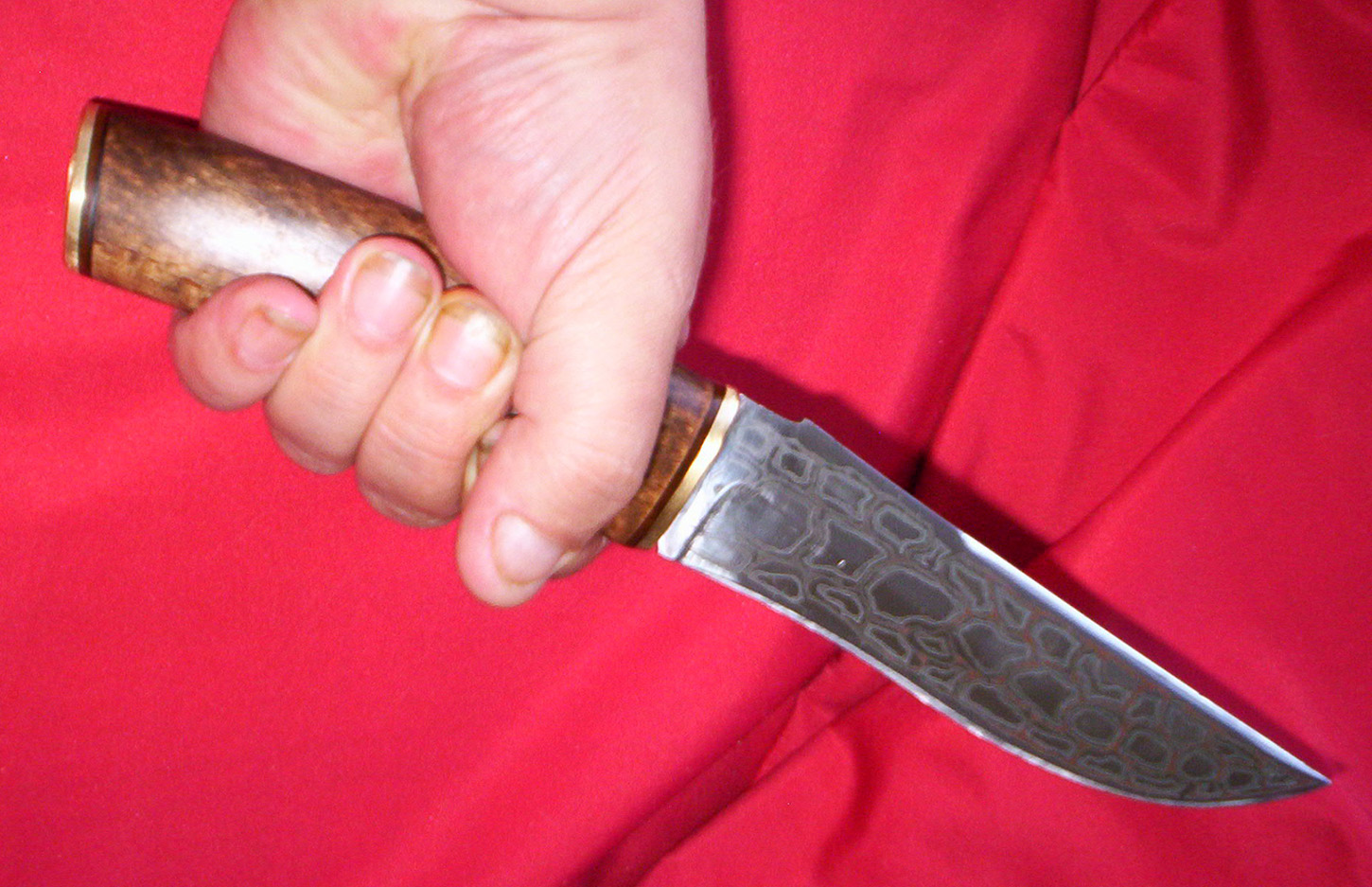

044 готовое изделие в руке

045 он же без руки ... фото не очень, фотоаппарату 11 лет, уже старичок плохо видит то что фотает...

046 ну и крупным планом с ТТХ

047 ну самая что ни на есть фотография со всем за что зеленят - кот рыжий 1 шт, синяя изолента 1 шт, ковер 1 шт, ножЕГ 1 шт, сиськи... (да да они
тут есть) 6кг...подпольная кличка котЭ - генерал Сиська...у меня все по возможности отвечу на вопросы PS остальная котобанда (4 шт) шипела, плевалась и всячески гнобила хозяина комментариями типа - баловство все это, даже килечного хвоста не стоит,
буээээ
