Как я макбук ремонтировал
[
Версия для печати
]
Страницы:
(9)
1
[2]
3
4
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
NBmaster
22.08.2015 - 10:15
[
показать
]
16
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

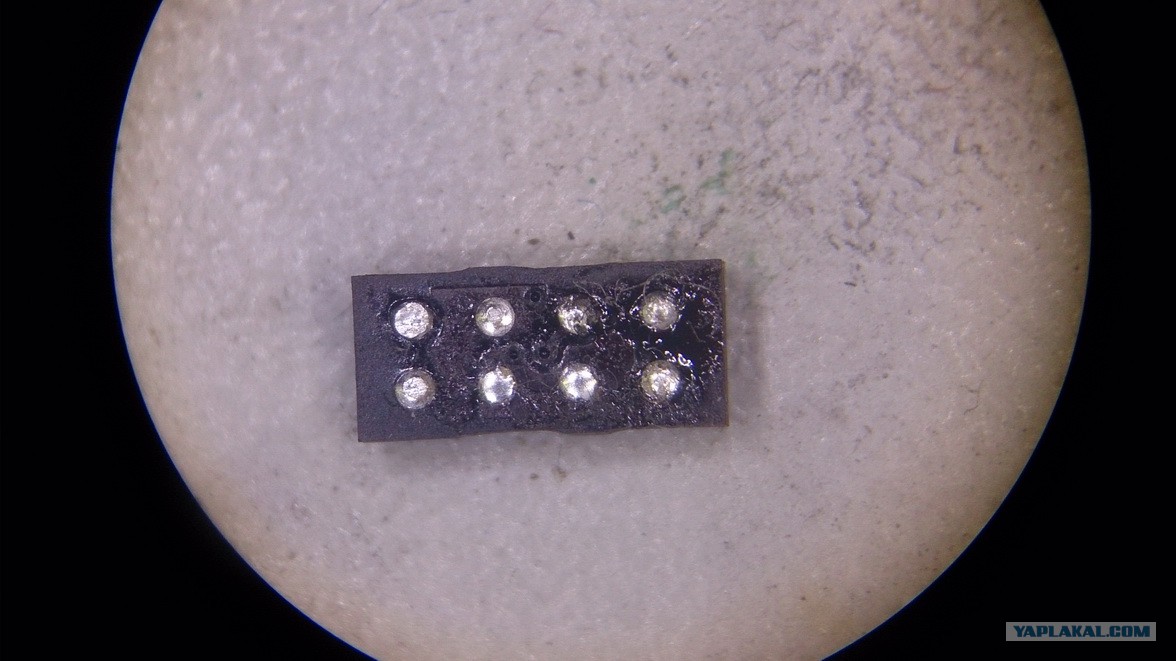

А такой он с обратной стороны. Это контакты для пайки на плату
[
^
]
NBmaster
22.08.2015 - 10:15
[
показать
]
22
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

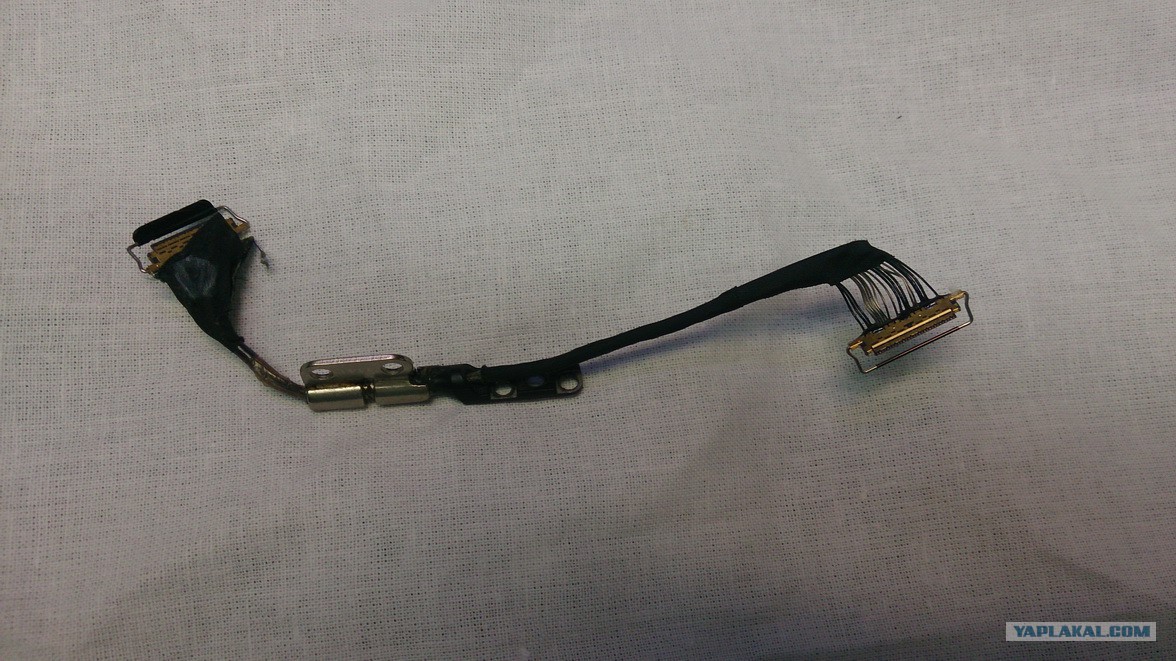

Поменял шлейф дисплея. Фотка только одна — что-то увлекся там процессом и забыл пофоткать. Замена шлейфа — тот еще геморрой. Нужно аккуратно снять тонкую алюминиевую рамку вокруг матрицы, эо делает при помощи равномерного нагрева, тонкого пластикового шпателя и какой-то матери. Рамка приклеена на очень хороший двухсторонний скотч. По мнению кампании Apple диспейный модуль является неразборной запчастью и в гарантийных сервисах меняется в сборе. Но мы не ищем легких путей. После снятия рамки, нужно аккуратно поднять плату управления и поменять шлеф, не зыбав при этом его правильно проложить. Ктати шлейф проходит через петлю крепления крышки. Само-собой меняется вместе с ней.
Это сообщение отредактировал
NBmaster
- 22.08.2015 - 10:16
[
^
]
NBmaster
22.08.2015 - 10:16
[
показать
]
22
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

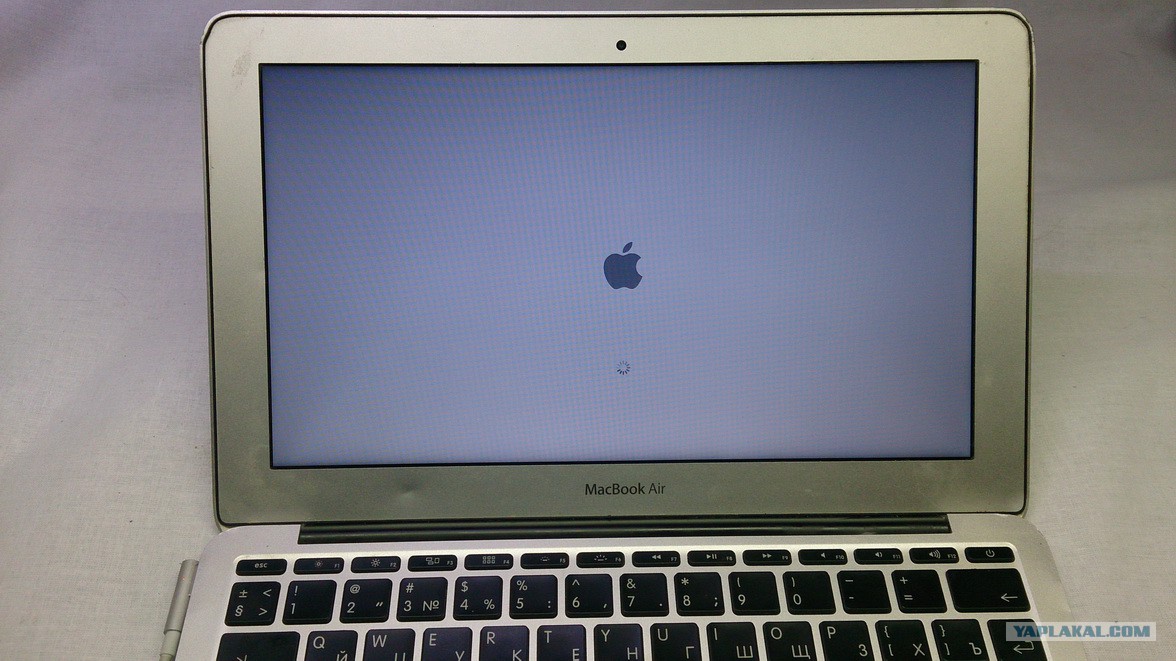

Собрал, включил — есть картинка.
[
^
]
NBmaster
22.08.2015 - 10:17
[
показать
]
18
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227
Приступаю к замене клавиатуры. Полностью разбираю нижнюю часть ноута.
Это сообщение отредактировал
NBmaster
- 22.08.2015 - 10:17
[
^
]
NBmaster
22.08.2015 - 10:18
[
показать
]
16
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

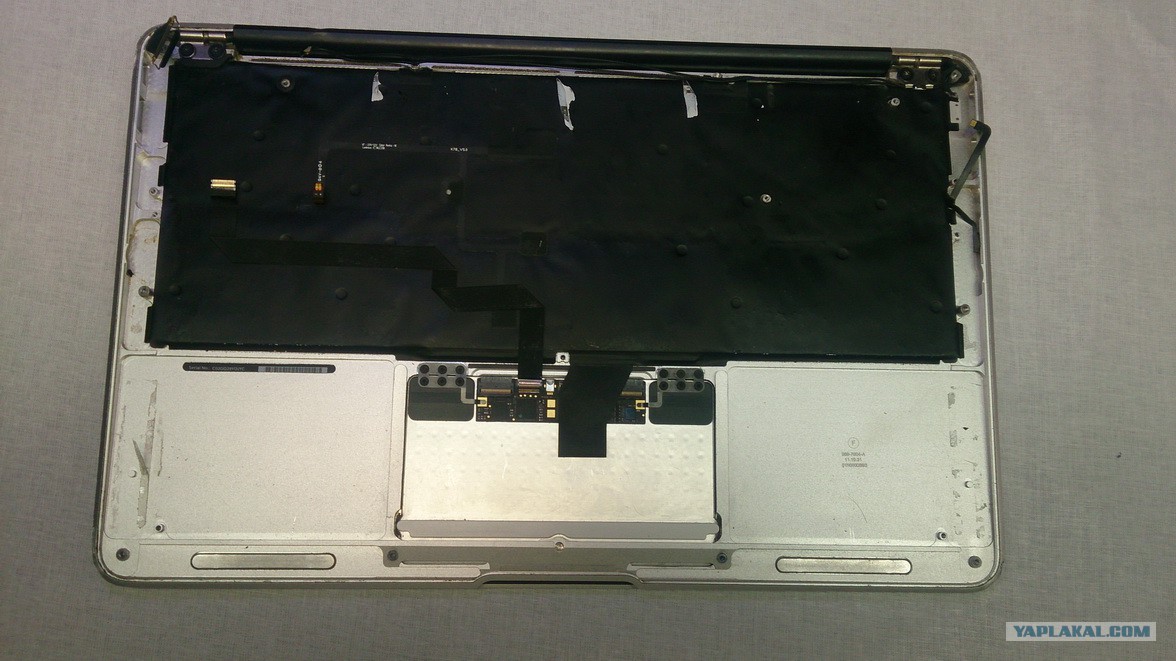

Клава закрыта подложкой с подсветкой. На фото она черная
[
^
]
NBmaster
22.08.2015 - 10:18
[
показать
]
13
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

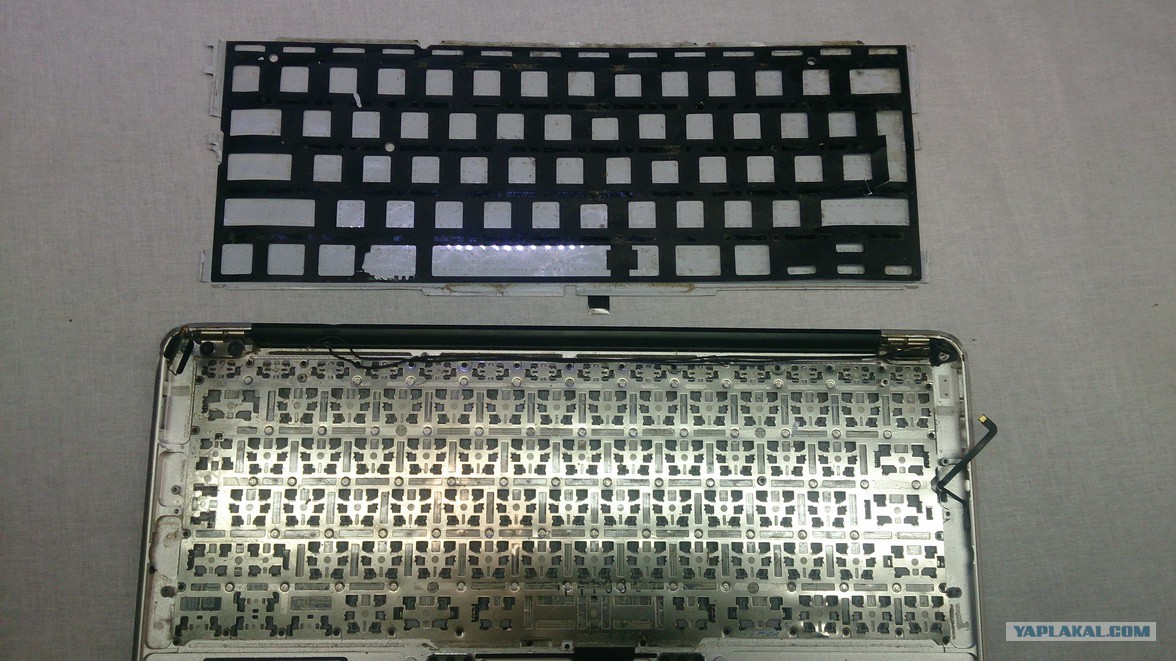

Снял подсветку. Она сверху. Представляет из себя тонкий прозрачный пластик (световод) и несколько светодиодов, которые светят в торец пластика.
[
^
]
NBmaster
22.08.2015 - 10:19
[
показать
]
12
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

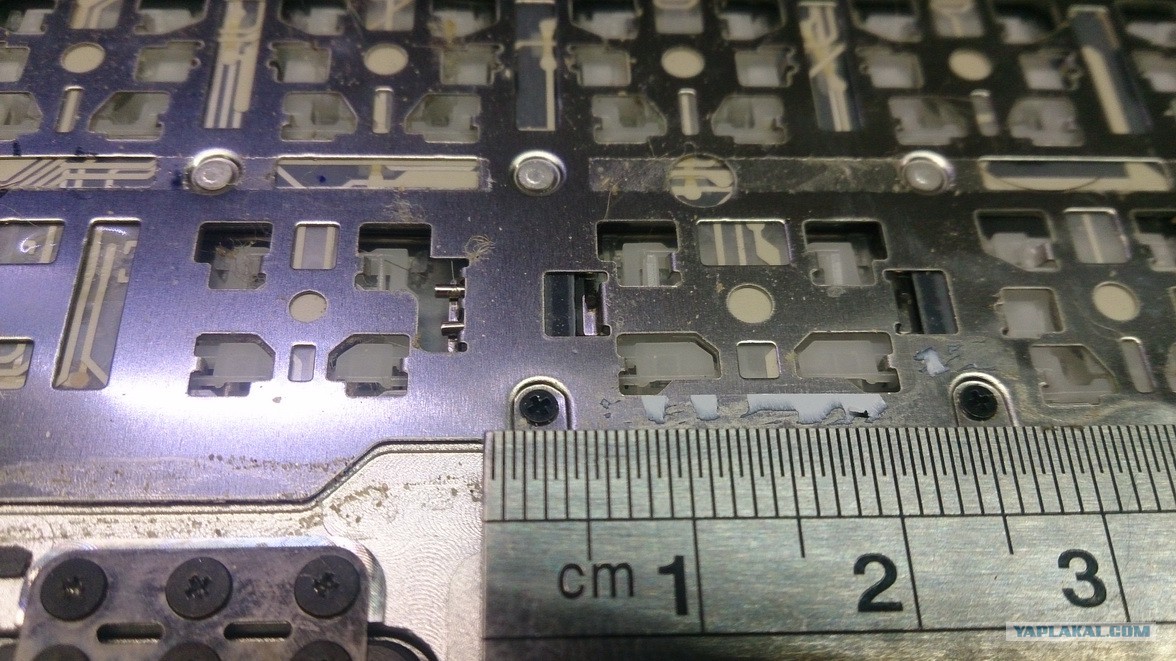

Клавиатура по периметру прикручена на винтики. По остальной площади держится на заклепках. Как видно по фото — крепеж очень маленький. Хотя куда ему до мобильных телефонов.
[
^
]
NBmaster
22.08.2015 - 10:19
[
показать
]
18
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

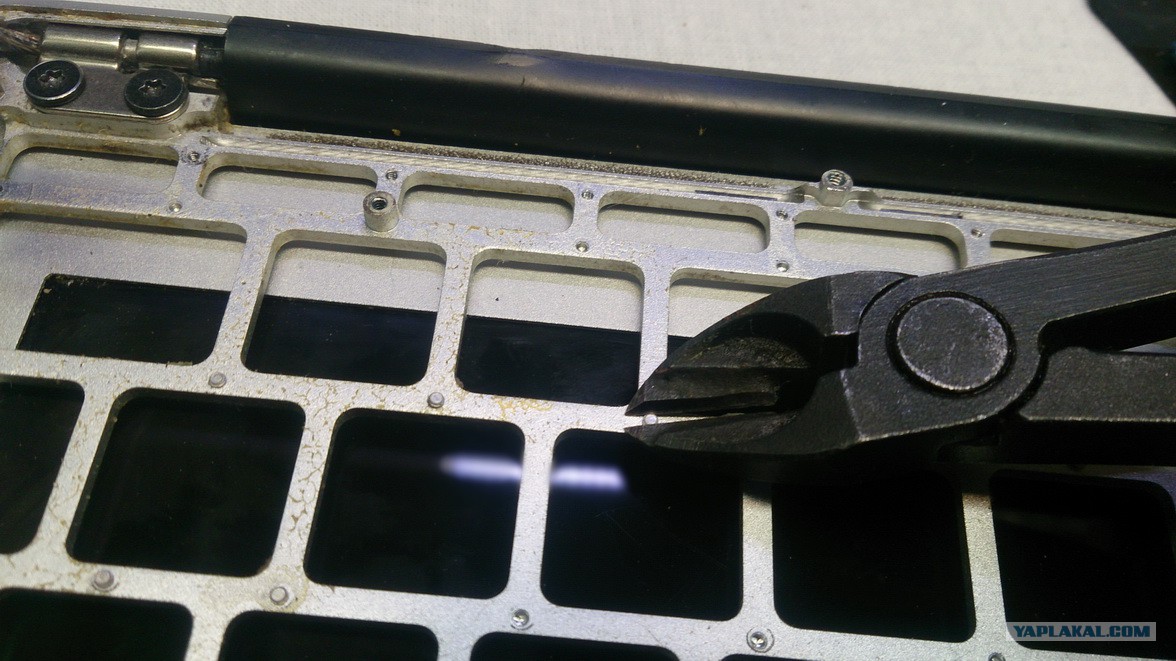

Клаву снял. Большинство заклепок вылетают целиком, но некоторые остаются в корпусе. Причем остается только ножка. Остатки удаляем острыми кусачками. Кусачки, между прочим, отечественного производства. Очень острые и прочные — за счет победитовых напаек. Минус у них всего один — режущая кромка хрупкая. Поэтому главное не давать их коллегам — иначе тут же испортят режущую кромку.
Добавлено в 10:19
Новая клавиатура против старой
[
^
]
NBmaster
22.08.2015 - 10:20
[
показать
]
16
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227
Прикручиваю новую клаву. Прикручивается при помощи новых винтиков, ни и остатков старых. Винты калены и без проблем сами нарезают себе резьбу там, где прежде были заклепки
[
^
]
NBmaster
22.08.2015 - 10:20
[
показать
]
11
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

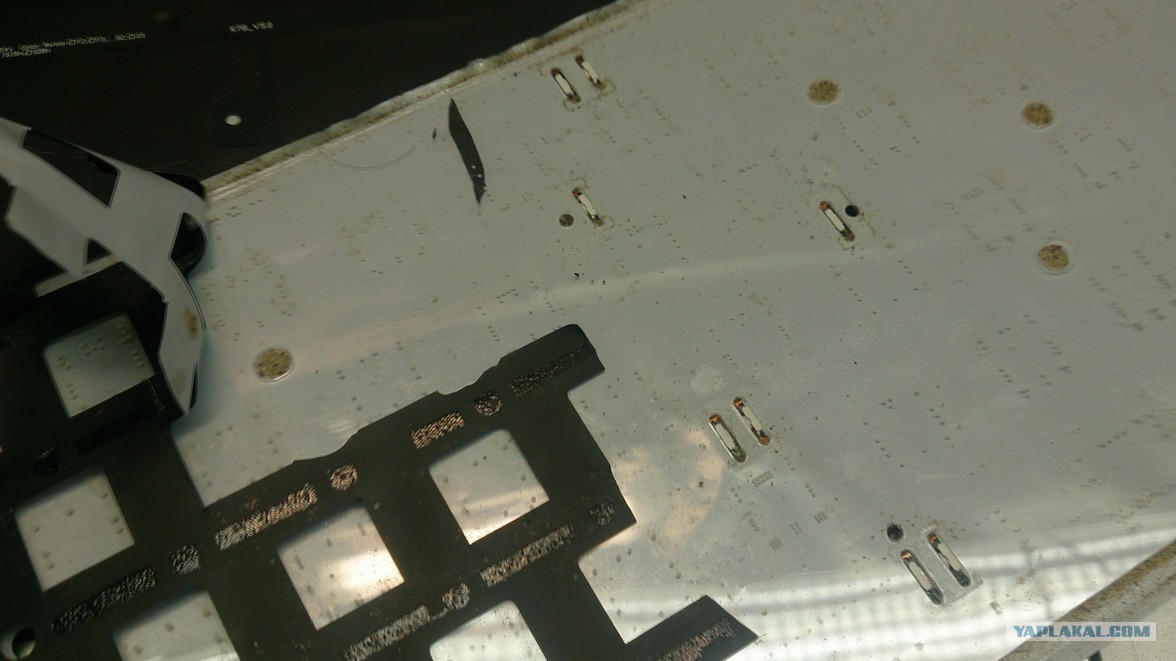

Решил показать конструкцию подсветки клавиатуры. В ноут поставил новую. Белые прямоугольнички — светодиоды
[
^
]
NBmaster
22.08.2015 - 10:20
[
показать
]
16
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227

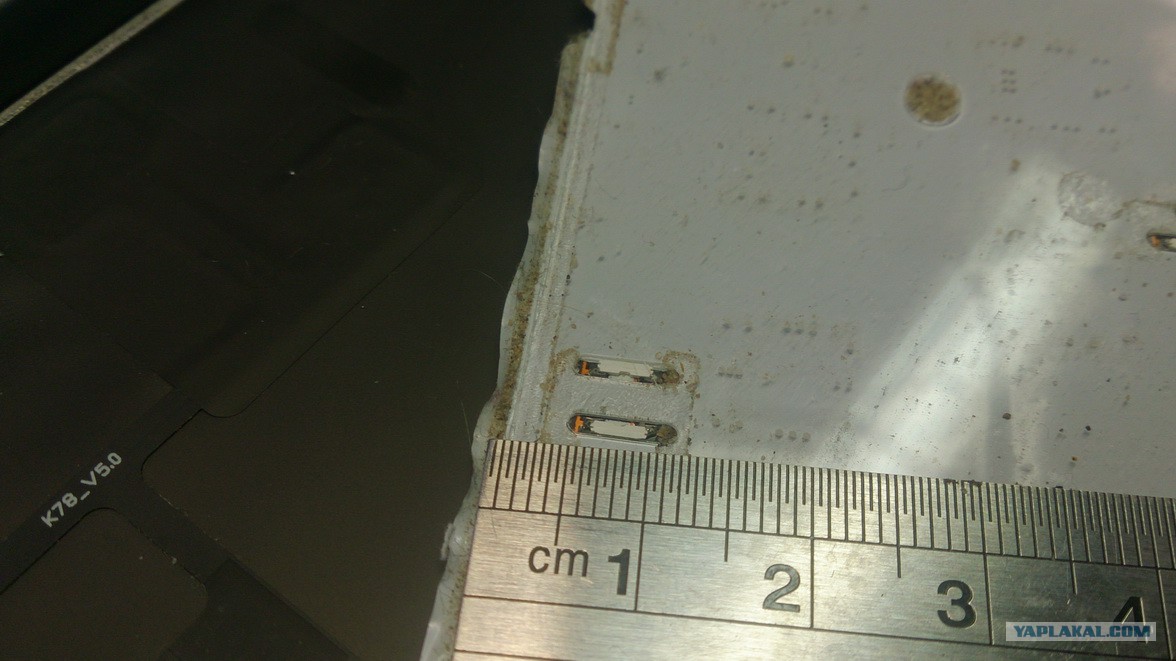

Размер светодиодов. Они светят в торец пластика. По площади световода под клавишами сделана гравировка которая в итоге и светится.
[
^
]
NBmaster
22.08.2015 - 10:21
[
показать
]
49
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227
Ну вот и все. Ноут собран, проверен. Клиент доволен. На этой счастливой ноте можно и пивка...
[
^
]
Xpath
22.08.2015 - 10:21
[
показать
]
4
Статус:
Offline
Весельчак
Регистрация: 27.04.14
Сообщений: 145
ТС, по названию темы можно подумать,
Что ты залился и полез МАК ремонтить
А так познавательно, спасибо, зеленю!
[
^
]
mrzorg
22.08.2015 - 10:22
[
показать
]
3
Статус:
Offline
Ярила
Регистрация: 3.03.10
Сообщений: 42145
Да ты мастер! Браво!
[
^
]
benzin500
22.08.2015 - 10:22
[
показать
]
71
Статус:
Offline
Держи дистанцию
Регистрация: 24.08.13
Сообщений: 273
Огонь!
[
^
]
Rune
22.08.2015 - 10:22
[
показать
]
3
Статус:
Offline
Весельчак
Регистрация: 24.12.13
Сообщений: 168
не дай Бог с моим что-то случиться ))) тьфу,тьфу, тьфу! видимо ремонт, дорогое удовольствие!
[
^
]
bary4
22.08.2015 - 10:23
[
показать
]
21
Статус:
Offline
Созерцатель
Регистрация: 13.03.14
Сообщений: 2037
Походу ноут был обоссан?
ТС, а какова цена такого ремонта?
На скока клиент согласился?
Это сообщение отредактировал
bary4
- 22.08.2015 - 10:24
[
^
]
Денька
22.08.2015 - 10:23
[
показать
]
12
Статус:
Offline
Приколист
Регистрация: 26.04.15
Сообщений: 221
Просто жесть!!!! Руки бы поотрывала тем, кто так к технике относится!! Ну как так загаживать то можно??
[
^
]
UXF79
22.08.2015 - 10:24
[
показать
]
7
Статус:
Online
снайпер
Регистрация: 13.08.09
Сообщений: 4830
Бро, что за микроскоп ты юзаешь? Я щас уперся в проблему зрения при ковырянии в ноутах, тупо не вижу мелочей. 3 рука с мощной лупой уже не спасает
Это сообщение отредактировал
UXF79
- 22.08.2015 - 10:24
[
^
]
u45
22.08.2015 - 10:24
[
показать
]
4
Статус:
Offline
титановый
Регистрация: 23.02.15
Сообщений: 1502
Класс! Приятно посмотреть на Профессионала с большой буквы, как он работает, при том даже снимки не подкачали! Спасибо!
Это сообщение отредактировал
u45
- 22.08.2015 - 10:32
[
^
]
NBmaster
22.08.2015 - 10:24
[
показать
]
15
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227
Цитата
(bary4 @ 22.08.2015 - 10:23)
Походу ноут был обоссан?
Врядли обосснан, не вонял. последний раз его залили супом
[
^
]
Vapkin
22.08.2015 - 10:24
[
показать
]
3
Статус:
Offline
Приколист
Регистрация: 9.03.15
Сообщений: 363
Интересно - сколько такая работа стоит, без запчастей, только сама работа?
[
^
]
Krosmax
22.08.2015 - 10:24
[
показать
]
16
Статус:
Offline
Весельчак
Регистрация: 19.12.14
Сообщений: 152
За руки -зелень.
Зачем на MacBookе винда стоит?
[
^
]
NBmaster
22.08.2015 - 10:26
[
показать
]
6
Статус:
Offline
Приколист
Регистрация: 10.11.14
Сообщений: 227
Цитата
(Денька @ 22.08.2015 - 10:23)
Просто жесть!!!! Руки бы поотрывала тем, кто так к технике относится!! Ну как так загаживать то можно??
Любой аппарат во время работы будет засасывать пыль. Тут от пользователя зависит не много. Я просто рекомендую раз в год отдавать ноут на профилактическую чистку. Стоит недорого и продлит жизнь аппарату.
[
^
]
Dzenko
22.08.2015 - 10:26
[
показать
]
16
Статус:
Offline
Славянин
Регистрация: 25.01.10
Сообщений: 899
так прикольно выглядит на американском разрекламированном бренде китайские микросхемы на 4 фото
Это сообщение отредактировал
Dzenko
- 22.08.2015 - 10:26
[
^
]
