Как изготавливают ключи

[ Версия для печати ]


Страницы: (9) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

naxyinado	27.06.2015 - 17:33 [ показать ] 3
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Слева копир, справа фреза.
	[^]

naxyinado	27.06.2015 - 17:35 [ показать ] 1
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Здесь все устроенно несколько иначе. Копир имеет небольшой запас(на предыдущем фото видно). На этом фото копир зафиксирован для калибровки.
	[^]

naxyinado	27.06.2015 - 17:37 [ показать ] 0

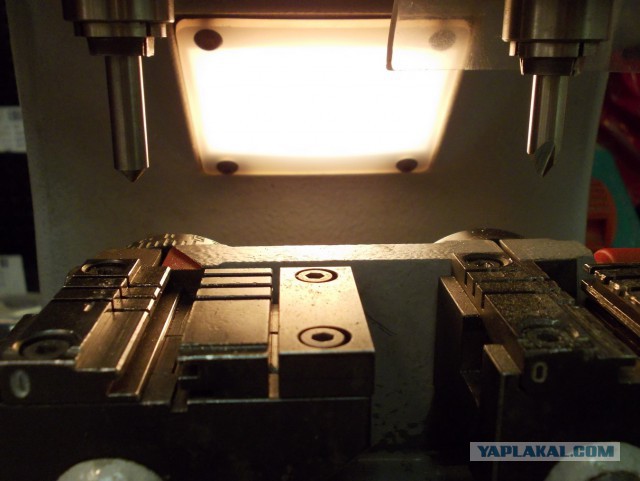

Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Видно что фреза касается заготовки первой, что неверно(иначе глубина будет больше и пины не встанут на место, а замок не откроется).
	[^]

naxyinado	27.06.2015 - 17:38 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Все как у первого станка "Bravo" деления по 0.05 мм
	[^]

naxyinado	27.06.2015 - 17:39 [ показать ] 0

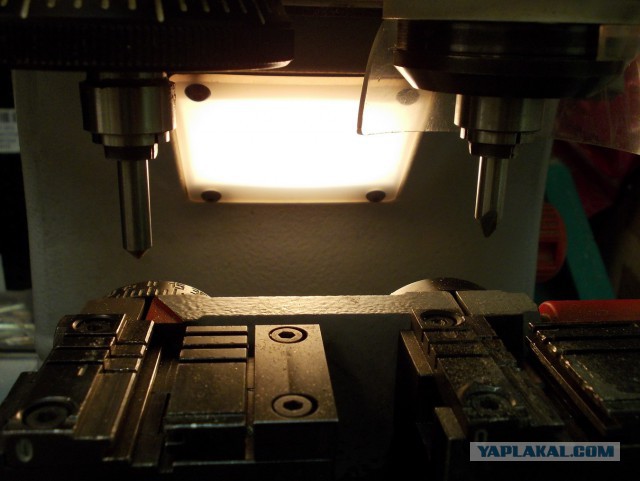

Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Должно быть так. Но лучше брать с запасом на копир, дабы фреза касалась заготовки после небольшого усилия. Это сообщение отредактировал naxyinado - 27.06.2015 - 17:46
	[^]

naxyinado	27.06.2015 - 17:47 [ показать ] 0

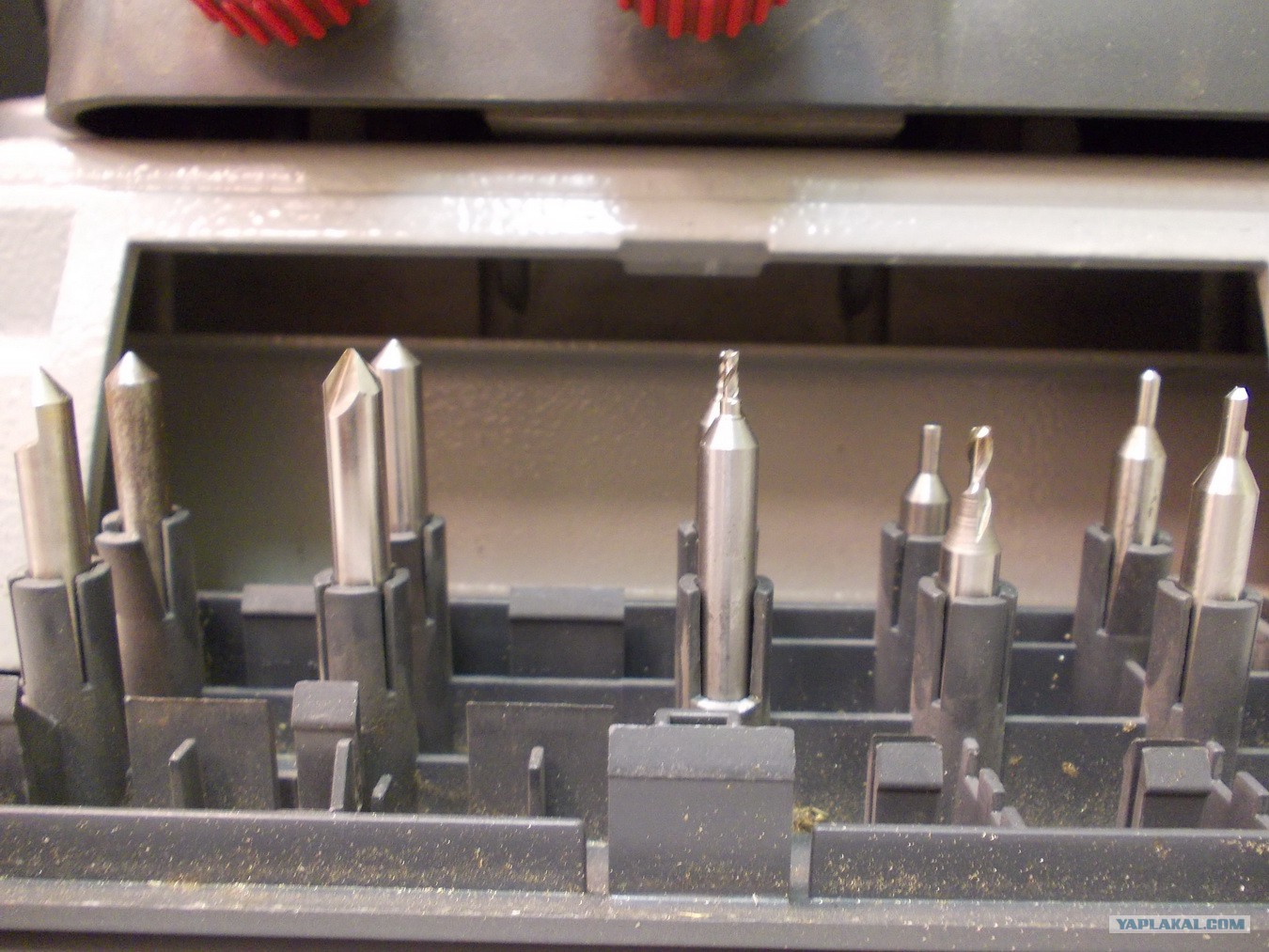

Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Большой ассортимент фрез
	[^]

naxyinado	27.06.2015 - 17:48 [ показать ] 0

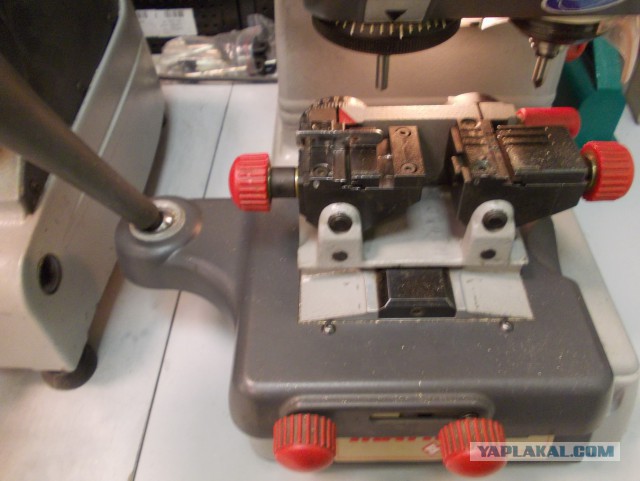

Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	На этом станке каретка свободно ходит во все стороны.
	[^]

naxyinado	27.06.2015 - 17:51 [ показать ] 1
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Это нужно для изготовления автомобильных ключей а так же ключей для более трудно взламываемых замков(например Multi-lock).
	[^]

naxyinado	27.06.2015 - 17:56 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Заказов не фрезерованные ключи не было, поэтому процесс изготовление не заснял. Далее следуют флажковые ключи(общий план станка к сожалению забыл сделать)
	[^]

naxyinado	27.06.2015 - 18:02 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Здесь тоже есть свои нюансы, так же как и с английскими можно делать ключ из похожей заготовки(если нет оригинальной). Главное чтобы направляющая ключа была одинаковая. На фото копир.
	[^]

naxyinado	27.06.2015 - 18:05 [ показать ] 10
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	У него как и на 3м станке есть запас хода. Зачем? Для того чтобы можно было сначала хорошенько прицелиться, а потом
	[^]

naxyinado	27.06.2015 - 18:07 [ показать ] 0

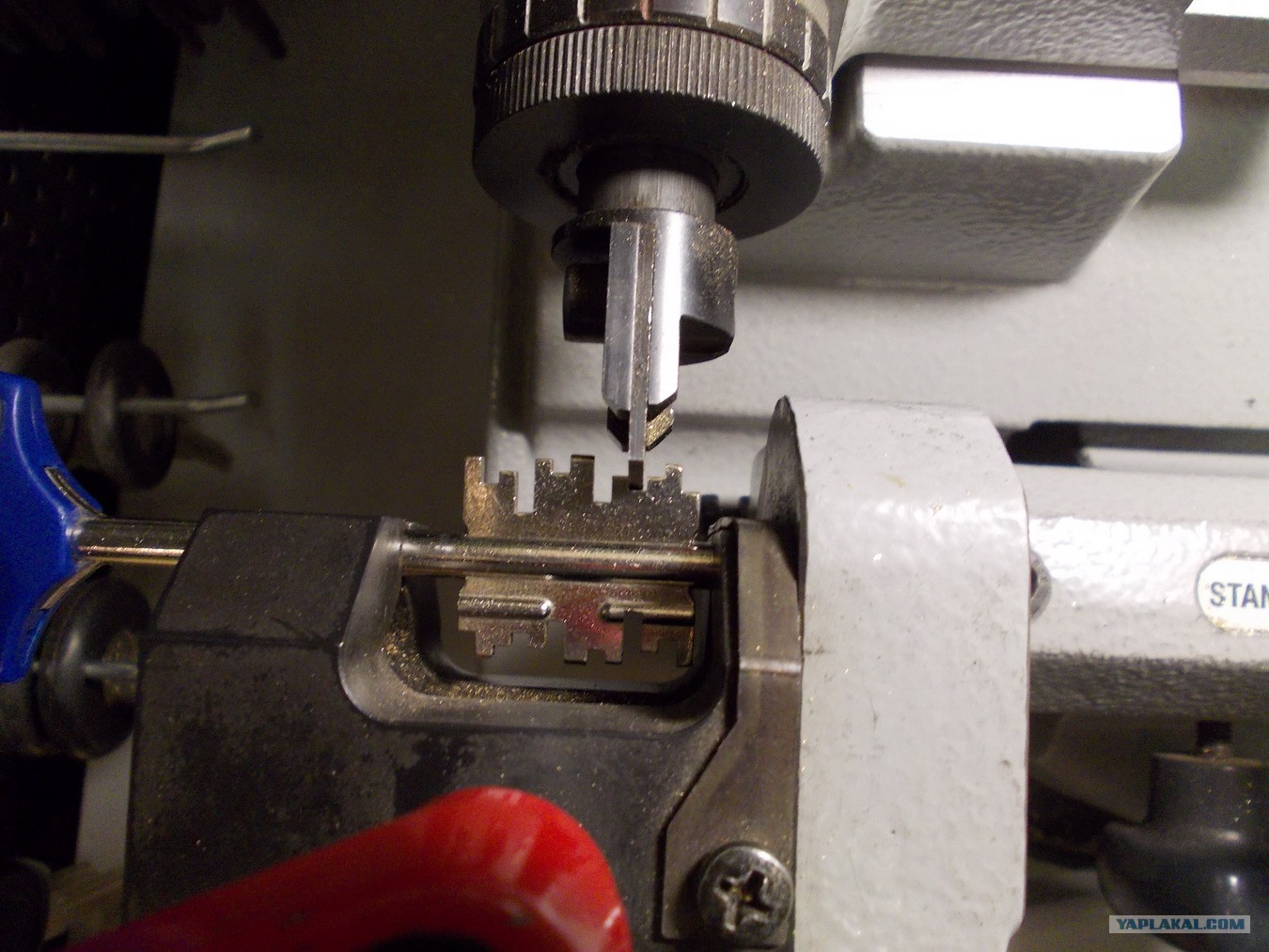

Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Копир в "нулевой" позиции. Сейчас он на таком же расстоянии от оригинала как и фреза от заготовки.
	[^]

naxyinado	27.06.2015 - 18:10 [ показать ] 1

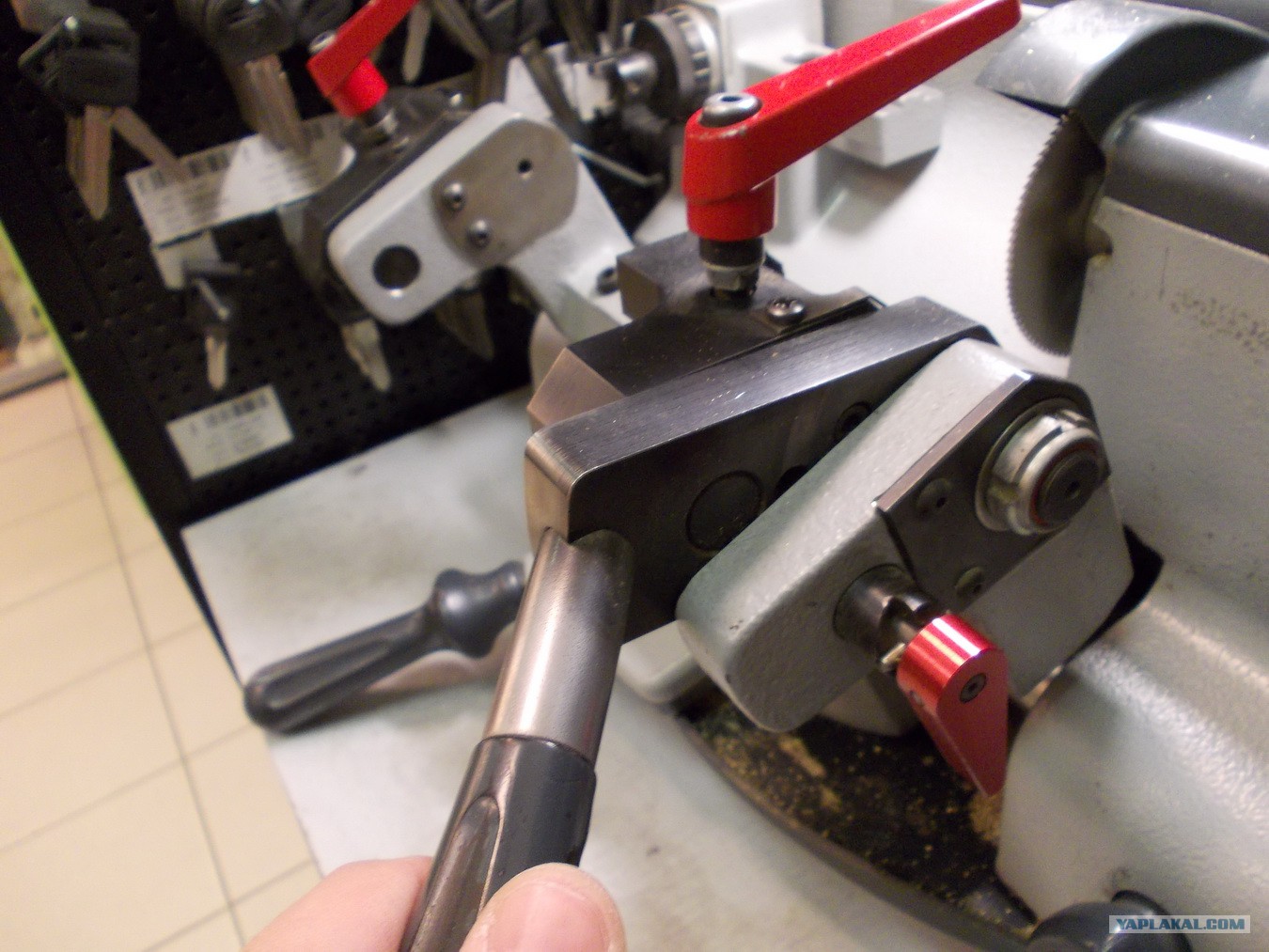

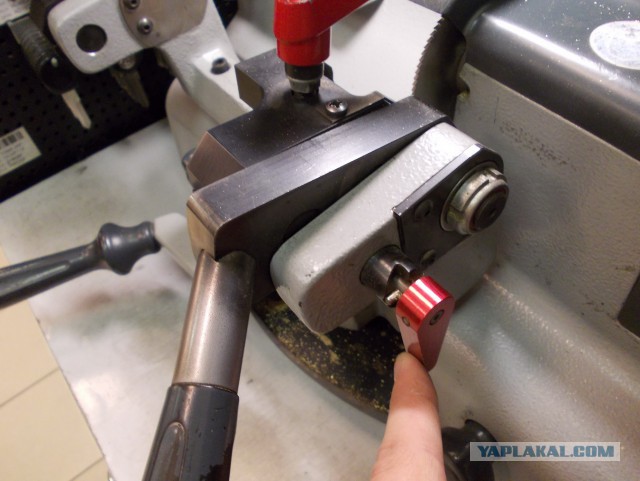

Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Каретка здесь иная. По мимо хода вправо/влево, та часть где находиться заготовка так же двигается вверх/низ. Это нужно для равномерного среза, т.к. ключ расположен под углом по отношению к фрезе(дабы металл легче поддавался обработке и излишне не перегревался ).
	[^]

naxyinado	27.06.2015 - 18:11 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Вверх!
	[^]

naxyinado	27.06.2015 - 18:12 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Up!
	[^]

naxyinado	27.06.2015 - 18:13 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Вниз!
	[^]

naxyinado	27.06.2015 - 18:14 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Заказ!
	[^]

naxyinado	27.06.2015 - 18:15 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	А вот почему копир ходит.
	[^]

naxyinado	27.06.2015 - 18:16 [ показать ] 0

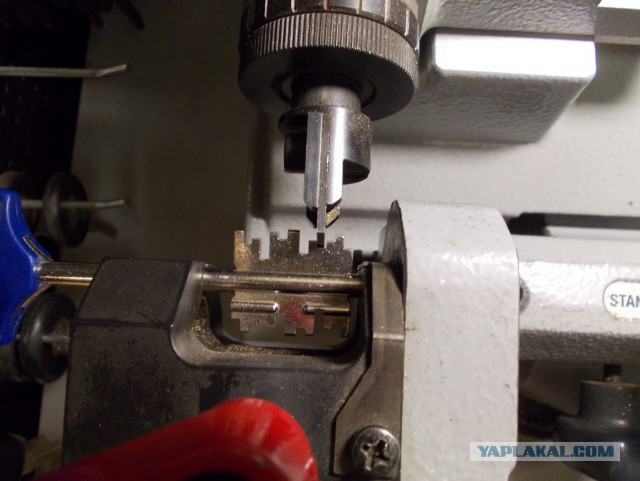

Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Фреза срезает в точности по копиру.
	[^]

naxyinado	27.06.2015 - 18:17 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Вот так.
	[^]

naxyinado	27.06.2015 - 18:18 [ показать ] 0
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Обрабатываем заусенцы надфилем. Это сообщение отредактировал naxyinado - 27.06.2015 - 18:18
	[^]

naxyinado	27.06.2015 - 18:19 [ показать ] 1
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	И вуаля!
	[^]

naxyinado	27.06.2015 - 18:22 [ показать ] 6

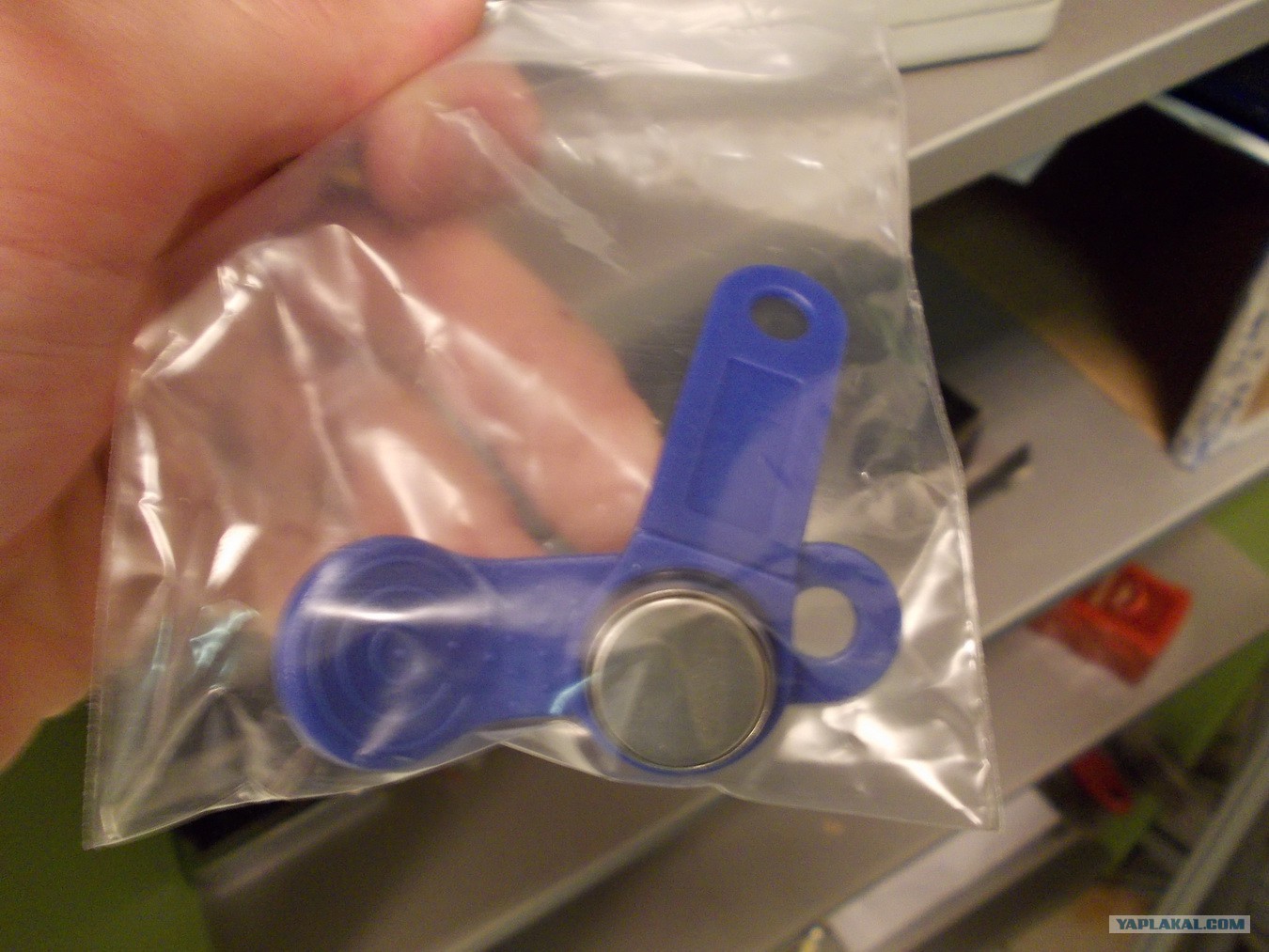

Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Домофоны, куда ж без них. Этот программатор простой. Поднес оригинал>считал>поднес копию>записал.
	[^]

naxyinado	27.06.2015 - 18:22 [ показать ] 6
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Ага, вот эти ребята.
	[^]

naxyinado	27.06.2015 - 18:26 [ показать ] 3
Статус: Offline Приколист Регистрация: 13.09.13 Сообщений: 223	Программатор для бесконтактных ключей забыл сфотографировать. Сами варианты ключей.
	[^]
