Как это устроено. Отечественный LED экран

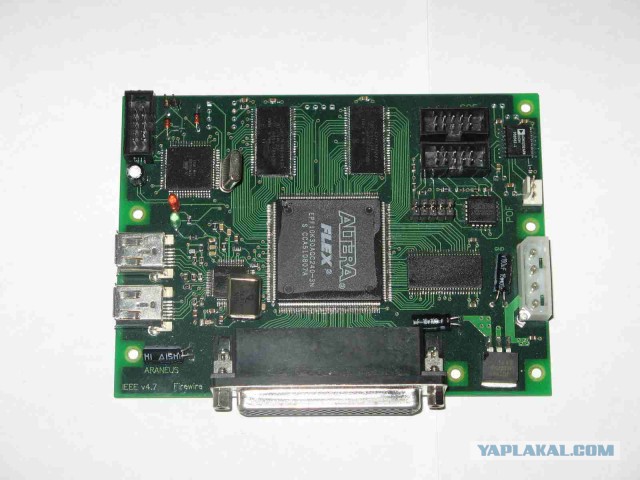

IEEE1394 плата, принимает видеопоток с компьютера. Формат потока НЕСТАНДАРТ. Работает только с программой нашей разработки, и только под виндоус XP (ныне не применяется, но я же говорил, что раскрываю только устаревшее оборудование, да?)

Весьма капризна к горячему подключению кабеля, сгорает входная микруха. Хорошо что есть два входных порта.

Плата АЛУ старого (сверху) или не очень старого (снизу) образца
. Выполняет задачи:
Синхронное сложение видео с аналогового и 1394 канала C УЧЁТОМ ЗОН ПРОЗРАЧНОСТИ (альфа-канала, если вам так понятнее)
Синхронизацию кадров видео с аналогового и 1394 канала
Коррекцию яркости по цветам и общую
Масштабирование и сдвиг аналогового канала
Гамма-коррекцию (от 1.0 до 2.8)
Преобразование 8-битного цвета в 13-битный с плав. запятой (объединено с гамма-коррекцией)

Добавлено в 10:02
К плате старого АЛУ идёт ещё контроллерна базе Атмеги128, на более новой плате он объединён с АЛУ.
Тут цепляется ЖКИ, кнопки, канал I2C для управления видеовходами, канал COM-port для установки с компьютера яркости, баланса цвета, гаммы, тестирования и т.д.

Плата передатчика/приёмник (оптический канал). Передатчик стоит на выходе АЛУ, приёмник - возле экрана, в приёмном блоке.

Приёмный блок, кроме оптического приёмника, содержит ещё плату "распределителя" и выходного интерфейса (вынесен с платы распределителя для упрощения ремонта)
Плата выходного интерфейса

Kirasa
Фотографии конечно хорошо, но это для офисных работников...
Хочется узнать название чипов применяемых в модуле на строчках и столбах. Глубина шима на выборке и глубина цвета в строчке.
Думаю что при наличии альтеры - выполнять местную стабилизацию по яркости - нет смысла. Но вот на плате не наблюдаю памяти , где кривые храним - сознавайтесь.

Плата "распределителя" выполняет самую сложную работу.
Она берёт построчную картинку и разбивает её на помодульную (покабинетную), а также перетряхивает пиксель, раскладывая по битам цвета. Применение распределителя даёт следующие преимущества:
1. Упрощение контроллеров в модуле (кабинете). Они берут готовый пакет данных и тупо его выкидываю в драйверы диодов (ну не тупо, есть ньюансы, но вам это знать не надо)
2. Максимальная скорость регенерации (до 1000Гц при 13 бит на цвет)

Добавлено в 10:13
Ещё одна фишка распределителя. Он учитывает форму цепочки, в которую соединены диоды (драйверы) внутри матрицы. Это позволяет ставить на матрицу произвольное число диодов, не кратное 8х8, 16х16, 16х32, 32х32, 64х64.

Импортные аналоги как правило тяготеют именно к таким сочетаниям, из-за чего разный шаг матрицы тянет за собой разный размер матрицы, а значит и кабинета. Ну кроме кратных шагов, например 16мм и 32мм, которые получаются 32х32 или 64х64 точки.

Ты там проявляешь фотографии, что-ли? Извини за слом, но уже больше часа выкладываешь!

Последний элемент - контроллер в модуле (кабинете). Он достаточно прост (в старой версии) и в его задачу входит:
1. Помнить свой координатный номер (какой кусок экрана светить)
2. Принимать свой кусок данных раз в 30/60 секунд (на основании координатного номера), и выдавать его на матрицы 400-1000раз в секунду. В версии с фазами - выдавать пофазно.
3. Мерять температуру и при необходимости включать вентилятор (не на сех моделях)
4. Проводить диагностику модуля, вплоть до выхода из строя отдельного диода (аппратно реализована возможность, программно не используется). Впрочем, на Украине диагностировали дополнительно исправность блоков питания.

На экранах нового образца распределителя нет, его задачи выполняются в контроллере модуля, за счёт меньшего объёма данных (не весь кадр, а только свой участок) операция делается меньшими ресурсами. Впрочем, на экранах нового образца ещё много чего нет из описанного.

Последнне. Мы делаем не только видеоэкраны. Вот например монохромные и двухцветные матрицы для бегущих строк.

И не только матрицы.
Всё, можно ломать

Добавлено в 10:23

ЯП не берёт мои фотки, размер не нравится, приходится конвертировать. Да ещё пока их найдёшь в гигантском фотоархиве....

Хорошая подборка, но выступление надо готовить заранее

Фотки надо делать меньше 500К. Подготовить текст с номерами фоток. Фотки обозвать соответственно номерами. В тексте тоже лучше указывать номер фотки. Тогда быстро запостить можно и обсуждать конкретную фотку удобнее.

Это сообщение отредактировал dlrex - 17.04.2015 - 10:28

В модуле нет деления на строчки и столбы. Драйвер диодов - mbi3168 mbi5039
на классических экранах без фаз - 13 бит на цвет. иногда самая младшая градация делается в вда раза больше, но светится через раз.
Подстройка яркости по диодам не выполняется (на двух проектах делалась, отдельной платой перед распределителем, геморрой редкостный, плюс невозможно менять местами модули/матрицы)

Какие криые?

Добавлено в 10:27
На более новых экранах, с драйверами, поддерживающими команду изменения тока, глубина цвета уменьшена до 10 бит на цвет, частота кадров поднята с 30 до 60.

Добавлено в 10:32
Несколько раз прозвучало слово "фазы". На экранах большого разрешения (18мм и выше) с целью экономии драйверов (цена!) и места на плате в один момент времени светятся не все диоды, а половина (четверть для 7мм шага). Соответственно при фотографировании на очень коротной выдержке можно заметить погасшие столбцы/строки через один. Для компенсации 50% простоя диода (потеря яркости), в рабочем режиме ток на нём удвоен. Но т.к. он половину времени не работает, то перегрев не наступает. Не все диоды позволяют так над собой извращаться.

Это сообщение отредактировал Kirasa - 17.04.2015 - 10:32

Зачем на модулях замки? Чтобы не спиз вынули внутренности? Но ведь всё это устанавливается так, что доступа нет, а если спиз увели сам модуль, то замок не остановит.

Замок позволяет быстро открыть и заменить неисправную деталь, это быстрее, чем крутить десять мелких винтиков. А если на высоте, да в темноте... да уронить винтик.... Кроме того, для выставления координат модуля в ручном режиме (когда не собрано и не включено устройство управления) требуется доступ внутрь модуля, к кнопкам выбора координат. Ну и плюс ночью дядя Вася с отверткой не залезет (хотя там брать нечего, кроме блока питания, а его и днём хрен выкрутишь стандартной отверткой, укороченная нужна.

Добавлено в 10:39
Зачем нужно быстро менять? Потому что экран ставят и включают -проверяют либо впритык по времени перед концертом, либо включают после месяца бездействия за час до матча... Вот и бегают потом как ужаленные - "срочно ремонтируем-меняем деталь!"

Это сообщение отредактировал Kirasa - 17.04.2015 - 10:37

интересно,но..

Всё равно не понятно. Это ж сколько ключей надо иметь и не перепутать какой к какому блоку. Если ключ один ко всем - что мешает использовать отвёртку? И почему нельзя было сделать поворотную ручку, а не таскать связку ключей?

Замки идентичные, ключ как правило из них не вынимается. Тем не менее отверткой такой замок открыть затруднительно. Поворотную ручку не делали, т.к заказчики могут захотеть ограничить доступ и вынуть ключи из замков. Плюс всегда давит ЦЕНА, поэтому используется самое дешёвое решение, таковым оказались эти замки.
P.S. как-то раз купили замки с разными ключами... вот это была комедия, после вынимания ключей....

в Казани гибкий экран на окружающий всю Казань арену вдоль ваше рук дело, той части которая в кусты смотрит

Нет. Китай.
В Казани экран стоит в корстоне, стадион трудовые резервы (если не снесли, там старьё), ещё был на автоцентре, может перенесли, в старом ледовом. Новых экранов нашего производства в Казани нет. Китай выигрывает по цене всегда. Да и не только по цене...

Это сообщение отредактировал Kirasa - 17.04.2015 - 10:54

Понял одно, паять диоды к плате умеем.
Автомат хоть, или вручную паяльником?

Для пайки выводных стоит автомат пайки волной. смд - дешевле монтировать на производстве, в резоните или китае. У нас в городе друзья-конкуренты иногда делают для нас пайку, есть оборудование. Это что касаемо матриц. Все управляющие платы паяют по трафаретам в печке для смд-компонентов. Разъёмы и прочее - вручную допаивается.

Это сообщение отредактировал Kirasa - 17.04.2015 - 11:02

Я сейчас посчитал на бумажке
MBI6024 (4 цветных ячейки) ((1920*1080/4)*50(руб))+(1920*1080*4*35)+(120*68*400(руб)=320.000.000 - это ценник видимой части экрана .
MBI6024 - 50 руб в партиях
ватные smd цветные +защита по 35руб
двухслойная печатка 30*30см по 400 руб в партиях
пару тон стали и стекла...
Я передумал.

Что за защита?

Добавлено в 11:14

какой такой стекло? Перед экраном не ставится защитное стекло (на первых китайских смд ставились, там не могли диоды иначе защитить от уличных условий), так и то был поликарбонат или оргстекло.

Вес одного модуля 900х900 в индивидуальной раме - около 35кг.
Экран 6х4модуля тянет на тонну. Причём самое тяжелое - залитые компаундом матрицы и блоки питания.

Ватные светики могут поставляться без линзы и лакового покрытия, аля экономия 17 рублей. Но линзы бывают разные, фокусные ибо наоборот рассеивающие, а есть - экономичные. Это не рыба не мясо, но очень малые масса и габариты - фактически прозрачная крышка. Там меньше рубля получается + лак.

Кстати, светики для лсд мониторов (подсветка) - уже лет десять имеют только лаковое покрытие, экономия однако.

Смотрите в сторону светодиодов с микрухой ws2812. Их так же в лентах выпускают. Позволяют делать разные экраны и довольно стабильно работают.
http://alex-exe.ru/radio/light/rgb-addressable-strip-ws2811/



Это сообщение отредактировал dlrex - 17.04.2015 - 11:21
