pegaya
26.01.2021 - 20:56
1
Статус: Offline


Девушка с косой

Регистрация: 31.03.11
Сообщений: 1773
Цитата (CopyСat @ 26.01.2021 - 20:48)
Для компрессора явно слабоват прибор. А вот как выше написали, вдуватель/отсасыватель - более вероятно. Создать небольшое избыточное давление либо разрежение в небольшом объеме, типа какой-то аппаратуры, или небольшого бокса вроде "чистой комнаты" - это крыльчатка должна осилить. Фильтров никаких не наблюдается, зато резиновая прокладка есть. Так что, видимо, был фильтрующий элемент, на который эта фигня надевалась. А раз фигня съемная, да ещё и с ручкой, значит снимать её для замены/чистки фильтра предполагалось часто.
И проводки, которые куда-то на воздухозаборник идут - надо смотреть что там. Вроде бы провода к воздухозаборнику должны намекать на какие-то датчики. Но датчики газоанализаторов в те года вроде бы не маленькие были... так что максимум термопары могут быть. Но надо смотреть что там в воздухозаборнике, тогда более конкретно можно предполагать.

Похоже, что пациента придется вскрывать окончательно и бесповоротно gigi.gif
Воздухозаборник завтра вскроем и глянем что внутри, там и отснимем его начинку (но это будет не раньше вечера). Если в нем термопары, то возможно это какое-то управление температурой газовой среды, которое переодически замерялось.
Правда что-то слабо верится, чтобы технари тех времен пошли таким сложным путем и температуру газсреды замеряли таким сложным методом

[^]
platonmsk
26.01.2021 - 20:58
3
Статус: Offline


Абонент временно недоступен

Регистрация: 10.10.14
Сообщений: 4583
Цитата (pegaya @ 26.01.2021 - 20:44)
Цитата (platonmsk @ 26.01.2021 - 20:40)
Клеммы расположены на металлическом основании или гибком?

На фотке видно эти клеммы с резисторами.
Интересно, обозначение над разъемом По №022 что значит. Можно предположить, что весь комплекс с этой приблудой мог состоять минимум из 22-х составляющих.

Резисторы, это скорее всего делитель. Причём он никак не связан с двигателем, то есть является частью измерительной системы. 22, это порядковый номер изделия, вряд ли как-то связан с количеством деталей.

Понимания добавит схема подключения платы с резисторами. И ещё - там должны быть какие-то ещё детали. Либо тензодатчики, либо датчик давления под той приблудой снизу.

Это сообщение отредактировал platonmsk - 26.01.2021 - 21:01

[^]
CopyСat
26.01.2021 - 21:04
1
Статус: Offline


Юморист

Регистрация: 18.09.11
Сообщений: 433
Один из проводов с движка идет в сторону переключателя направления потока и контактов воздухозаборника. Значит должна какая-то обратная связь быть с этими вещами. Так что если оно что-то и замеряло в потоке отсасываемого/нагнетаемого воздуха, то результаты этих замеров должны были не только на шину уходить, но и как-то сразу влиять на режим работы движка.

[^]
pegaya
26.01.2021 - 21:07
1
Статус: Offline


Девушка с косой

Регистрация: 31.03.11
Сообщений: 1773
Цитата (platonmsk @ 26.01.2021 - 20:58)
Цитата (pegaya @ 26.01.2021 - 20:44)
Цитата (platonmsk @ 26.01.2021 - 20:40)
Клеммы расположены на металлическом основании или гибком?

На фотке видно эти клеммы с резисторами.
Интересно, обозначение над разъемом По №022 что значит. Можно предположить, что весь комплекс с этой приблудой мог состоять минимум из 22-х составляющих.

Резисторы, это скорее всего делитель. Причём он никак не связан с двигателем, то есть является частью измерительной системы. 22, это порядковый номер изделия, вряд ли как-то связан с количеством деталей.

Понимания добавит схема подключения платы с резисторами. И ещё - там должны быть какие-то ещё детали. Либо тензодатчики, либо датчик давления под той приблудой снизу.

Вскрытие что-то да покажет.
В нулевом положении контакты сбоку разомкнуты.

[^]
Senya55
26.01.2021 - 21:07
5
Статус: Offline


Ярила

Регистрация: 6.06.14
Сообщений: 7693
А разъём там использован - керамическая октальная панелька от радиолампы.
Что как-то попахивает самодельщиной ...

Техническая сказка-загадка или помогите опознать прибор

[^]
n0clip
26.01.2021 - 21:10
1
Статус: Offline


Ярила

Регистрация: 19.02.12
Сообщений: 1149
Цитата (Senya55 @ 26.01.2021 - 21:07)
А разъём там использован - керамическая октальная панелька от радиолампы.
Что как-то попахивает самодельщиной ...

Это ручной труд и возможно штучный продукт.

Размещено через приложение ЯПлакалъ

[^]
pegaya
26.01.2021 - 21:12
1
Статус: Offline


Девушка с косой

Регистрация: 31.03.11
Сообщений: 1773
Цитата (Senya55 @ 26.01.2021 - 21:07)
А разъём там использован - керамическая октальная панелька от радиолампы.
Что как-то попахивает самодельщиной ...

Вот только в этот разъем навряд ли лампа ставилась, тогда сам прибор не имел бы ни подвода питания ни остальных линий. На вечный двигатель он точно не похож.

UPD: Допустим, что в разъем ставилась радиолампа (вопрос какая и для чего), далее поток газа вращает турбину, а мотор работает как генератор, но это уже предположение фантастическое.

Это сообщение отредактировал pegaya - 26.01.2021 - 21:31

[^]
samzanuda
26.01.2021 - 21:15
1
Статус: Offline


Шутник

Регистрация: 8.02.15
Сообщений: 93
Цитата (CopyСat @ 26.01.2021 - 21:04)
Один из проводов с движка идет в сторону переключателя направления потока и контактов воздухозаборника. Значит должна какая-то обратная связь быть с этими вещами. Так что если оно что-то и замеряло в потоке отсасываемого/нагнетаемого воздуха, то результаты этих замеров должны были не только на шину уходить, но и как-то сразу влиять на режим работы движка.

Это просто включение движка. У пневмопереключателя сбоку ползунок и пружинный контакт с таким белым наконечником, в положении "0" контакт отжат ползунком, в положениях "+" и "-" ползунок сместится и контакт прижмётся, двигатель запустится. А вот устройство самой этой "трубки с резисторами", на которую и работает нагнетатель-разряжатель, очень полезно бы рассмотреть подробнее...

[^]
vistador
26.01.2021 - 21:39
8
Статус: Offline


Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 7246
Цитата (Senya55 @ 26.01.2021 - 21:07)
А разъём там использован - керамическая октальная панелька от радиолампы.
Что как-то попахивает самодельщиной ...

Не факт...

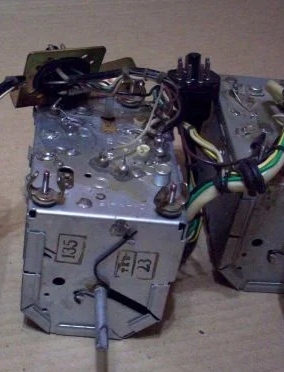

В телевизорах чб ламповых такие разьемы октальные использовались, помню, для соединения ПТК с основной схемой..

Это сообщение отредактировал vistador - 26.01.2021 - 21:41

Техническая сказка-загадка или помогите опознать прибор

[^]
ICER
26.01.2021 - 21:40
1
Статус: Offline


Весельчак

Регистрация: 27.10.07
Сообщений: 131
Крыльчатка центробежная на пылесосную похожа, так что врядли отбор проб или газоанализатор. Скорее создание неболшого вакуума либо избыточного давления. Переключатель открывает нужный клапан и подаёт питалово на движок. движок включается скорее всего микрухой при прижатии подошвы устройства к поверхности( овальная пятка внизу, провода к микрухе). Если судить по примитивности уплотнительного кольца, то не верится что вакуум измеряется. Предположу переноску чего либо. может контейнеров с красной ртутью.

[^]
pegaya
26.01.2021 - 21:44
1
Статус: Offline


Девушка с косой

Регистрация: 31.03.11
Сообщений: 1773
Цитата (ICER @ 26.01.2021 - 21:40)
Крыльчатка центробежная на пылесосную похожа, так что врядли отбор проб или газоанализатор. Скорее создание неболшого вакуума либо избыточного давления. Переключатель открывает нужный клапан и подаёт питалово на движок. движок включается скорее всего микрухой при прижатии подошвы устройства к поверхности( овальная пятка внизу, провода к микрухе). Если судить по примитивности уплотнительного кольца, то не верится что вакуум измеряется. Предположу переноску чего либо. может контейнеров с красной ртутью.

Переноска с хвостом из кабеля? Тогда локальная должна быть, на малые дистанции

[^]
Ksior
26.01.2021 - 21:49
3
Статус: Offline


Шутник

Регистрация: 19.12.20
Сообщений: 5
Цитата (Ростелеком @ 26.01.2021 - 18:52)
Может резинка для гашения вибрации?

Категорически с Вами согласен и это её единственное назначение.

Размещено через приложение ЯПлакалъ

[^]
Senya55
26.01.2021 - 21:49
2
Статус: Offline


Ярила

Регистрация: 6.06.14
Сообщений: 7693
Цитата (pegaya @ 26.01.2021 - 21:44)
Цитата (ICER @ 26.01.2021 - 21:40)
Крыльчатка центробежная на пылесосную похожа, так что врядли отбор проб или газоанализатор. Скорее создание неболшого вакуума либо избыточного давления. Переключатель открывает нужный клапан и подаёт питалово на движок. движок включается скорее всего микрухой при прижатии подошвы устройства к поверхности( овальная пятка внизу, провода к микрухе). Если судить по примитивности уплотнительного кольца, то не верится что вакуум измеряется. Предположу переноску чего либо. может контейнеров с красной ртутью.

Переноска с хвостом из кабеля? Тогда локальная должна быть, на малые дистанции

А красную ртуть далеко и не унесёшь! gigi.gif

[^]
Senya55
26.01.2021 - 21:55
3
Статус: Offline


Ярила

Регистрация: 6.06.14
Сообщений: 7693
Вот нашёл интересную приблуду.
Функционально близко!
Блок насосов ( БН-М ), состоящий из двух компрессоров (давления и вакуума), создает давление и разрежение в пневматической системе стенда (КПА-1) для проверки высотно-скоростных параметров самолета. Создание разрежения происходит до остаточного давления не более 4мм рт. ст. абс. , а давление не менее 4.5 атм. Напряжение питания 27В., постоянка.

Техническая сказка-загадка или помогите опознать прибор

[^]
pegaya
26.01.2021 - 21:59
2
Статус: Offline


Девушка с косой

Регистрация: 31.03.11
Сообщений: 1773
Цитата (Senya55 @ 26.01.2021 - 21:55)
Вот нашёл интересную приблуду.
Функционально близко!
Блок насосов ( БН-М ), состоящий из двух компрессоров (давления и вакуума), создает давление и разрежение в пневматической системе стенда (КПА-1) для проверки высотно-скоростных параметров самолета. Создание разрежения происходит до остаточного давления не более 4мм рт. ст. абс. , а давление не менее 4.5 атм. Напряжение питания 27В., постоянка.

Вот на Вашем фото на каждом узле табличка есть с данными, а на нашем пусто, прям секретность какая-то. При чем крепятся таблички на заклепках, а тут нет и намека на отверстия под заклепки таблички

UPD: Самолетчиков у нас тоже не было

Это сообщение отредактировал pegaya - 26.01.2021 - 22:00

[^]
Rival78
26.01.2021 - 22:04
0
Статус: Offline


Весельчак

Регистрация: 8.09.18
Сообщений: 152
нашли таки гиперболоид...

[^]
Лякса
26.01.2021 - 22:04
0
Статус: Offline


Ярила

Регистрация: 21.01.17
Сообщений: 12080
Цитата (chaser40 @ 26.01.2021 - 15:19)
Пылесос анунаков

Турбинка, по крайней мере - точно от пылесоса "Ракета-7"!

[^]
ego79
26.01.2021 - 22:05
1
Статус: Offline


Ярила

Регистрация: 20.09.08
Сообщений: 3034
Цитата (pegaya @ 27.01.2021 - 01:59)
UPD: Самолетчиков у нас тоже не было

а на единственном шильдике кроме 61385 и 1969 года, что за буквы и цифры... а то по фото не сильно понятно

ну и если прибор достался по наследству, то хоть примерно сориентируйте кто в вашей семье кем был в 1967-69 году ))

[^]
bolych
26.01.2021 - 22:11
3
Статус: Offline


Ярила

Регистрация: 12.07.11
Сообщений: 2450
Цитата (persey4ik @ 26.01.2021 - 17:08)
Цитата (ejik @ 26.01.2021 - 17:06)
Блин, это тупо ручка для переноски. Вакуумная присоска.
То есть захват для листовых материалов с электроприводом, слабенький.

Именно оно и есть!

Переключаешь на вакуум (-) - хватаешь лист сверху пачки. Поднимаешь, переносишь.
Переключаешь на выдув (+) - лист отваливается от этой ручки с присоской.

Вакуума этой турбинки если на килограмм веса хватит - то очень хорошо.

[^]
Адмиралец
26.01.2021 - 22:13
1
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 6070
Цитата (vistador @ 26.01.2021 - 17:47)
Цитата (Papovito @ 26.01.2021 - 15:41)
Были люди раньше ох бережливые
Всё домой тянули наивные
С руками большими и глазами жадными
Гаражами под крышу добром забитыми


Точно....

У нас на работе один мужик мне пообещал отдать после уборки в гараже " дохуя метчиков которые он напиздил с военного завода в 70ых"
Они мол ему теперь не нужны изза старости....

Ну я раскатал губищи, ибо часто бывает нужны метчики м5, м6, м8 и так далее....хоодовые...

Что он мне принес:

Метчики с нестандартными резьбами типа М22,4х0.6.
М18х0.65 и так далее... Половина из них ЛЕВАЯ РЕЗЬБА ,КАРЛ!!!!

НУ нахуя было пиздить домой эти метчики с военного производства ???? Он работал на заводе где делали газотурбинные моторы для каких то ракетных установок...
Но дома это зачем???

Ну... Лет 20 тому искал и даже нашел М11*1,5 и М11*1,25.
Редкая вещь для массовой машины. Шпильки ГБЦ ГАЗ-53 такие были, на ГАЗ-53-12 уже М12...

[^]
samzanuda
26.01.2021 - 22:15
3
Статус: Offline


Шутник

Регистрация: 8.02.15
Сообщений: 93
Думаю, это модуль от какого-то паро-влаго-анализатора. Моторчик слабенький, но некое статическое давление-разряжение даёт. Гоняют воздух через маленькое сопло, и на разности электропроводности что-то измеряют, для точности - сначала из повышенного давления в атмосферу, потом из атмосферы в разряжение. Для каких-нибудь складов, зернохранилищ, может просто на производстве... Мало ли где важен влажностный режим.

[^]
Karmin1981
26.01.2021 - 22:16
0
Статус: Offline


Юморист

Регистрация: 11.06.19
Сообщений: 506
Всем салями. Думал. Включим логику. Если прибор для переноски листовых материалов типоразмера стело-люмин-плутоний-адамантов, тогда почему вклвыкл так неудобно расположен? Не под пальцем а сбоку. Не. Не варик. И резина снизу на демпфер спасать от вибрации. Нет?

Размещено через приложение ЯПлакалъ

[^]
pegaya
26.01.2021 - 22:17
3
Статус: Offline


Девушка с косой

Регистрация: 31.03.11
Сообщений: 1773
Цитата (ego79 @ 26.01.2021 - 22:05)
Цитата (pegaya @ 27.01.2021 - 01:59)
UPD: Самолетчиков у нас тоже не было

а на единственном шильдике кроме 61385 и 1969 года, что за буквы и цифры... а то по фото не сильно понятно

ну и если прибор достался по наследству, то хоть примерно сориентируйте кто в вашей семье кем был в 1967-69 году ))

Крупные планы маркировки движка завтра будут и фото по более тщательной разборке тоже завтра к вечеру
А по родословной я даже хз как уточнять. Это все линия мужа, а там и заводчане были и какие-то научники, но теоретики больше (ботаники точно были). Я никого уже не застала. В принципе хз кто эту хрень изначально притащил. Оно годы валялось в шкафах.

[^]
sanysey
26.01.2021 - 22:33
0
Статус: Offline


Ярила

Регистрация: 12.12.15
Сообщений: 4313
Какая-то хрень для создания вакуума.

Это сообщение отредактировал sanysey - 26.01.2021 - 22:39

[^]
Svodkin
26.01.2021 - 22:47
4
Статус: Offline


Весельчак

Регистрация: 22.07.15
Сообщений: 192
А внутре есть неонка?

[^]
