кстати заметил, на блоках управления стиральных машин Вирпул стоят микросхемы с интересной маркировкой Invensis , но если присмотреться получше на обвеску и проследить топографию, то по факту это АТМЕГА 162 или подобные АВР контроллеры. При подключении к программатору они так и определяются по индентификации.

А там по факту, круче и не надо. Где то натыкался на статью, чувак старую Вятку со сгоревшим командоаппаратом на мк переделал.

Это псто о том что у нас снова все говно?
Ну, дружок, тогда после того как ты придешь из школы, я расскажу тебе что далеко не все из экономических и технических характеристик нужно делать на 14нм процессе. Но это же так трудно понять в твои 15 лет.

Цитата (Recept @ 6.04.2016 - 19:41)

бля прошел краткий курс микроминиатюризации в электронике зато сейчас это все источник драгоценных и вообще стратегических материалов, вот

Это все равно что Стругацких в макулатуру сдавать....

УПЧЗ только у меня мелкого пиздюка в "Горизонте" от денди сгорал?. Отец ругался, на меня и денди, но паял телек. и както сказал этот заветный набор букв. Которые я пересказал на Митинском рынке в Мск. Ездил за ними пару раз, потом надоело и купил штук 20. Продаван сказал что один хрен половина нерабочих будет. Незнаю откуда такая статистика у него, но мне вроде с партии только 1 попался. Вообщем впервой мне было страшно телек то паять, но хотелось играть в денди и чтоб отец мог вечером телек с нормальным звуком смотреть а не с хриплым осипшим. И я паял

Помнится мне были телевизорах Оризон . У которых всё управление вылазило спереди вот такие типа процессоры. !!Только олдскул !!!

Стоили кучу денег и достать было сложно .

А у меня детекторный получился , с телескопической антеной и размером чуть больше спичечного, и работал без земли.

Тут пишут, что советские микросхемы были недорогие и надежные... А где их можно было купить? Микросборки - под конкретную аппаратуру выпускались, унификации никакой. А микросхемы были у тех, кто сначала их "стырил" на заводе, а потом продал из-под полы. Не помню ни одной микросхемы в открытой продаже. Пытался собрать телеприставку - так все микросхемы родственники с разных заводов приносили...

Цитата (Serg196 @ 7.04.2016 - 08:31)

Цитата (bio1977 @ 7.04.2016 - 05:14) Извиняюсь что отклоняюсь от темы, подскажите из нынешних разработок уже есть микросхемы УНЧ  на выходную можность ~ 100 ватт но с ОДНОПОЛЯРНЫМ питанием? И с конденсатором на выходе? А вот у меня в детстве был таки разрыв шаблона. Из какого-то старого радиоприемника (еще лампового) я выдрал микросборку в грязно-зеленом полиэтиленовом корпусе. Разумеется, из любопытсва я ее раскурочил. Внутри оказалась керамическая подложка примерно 3х4 см., на котором был 1 (один) керамический кондер, и 2 (два) резистора из скрученной проволоки. Сборка, амечу имела полдесятка ножек. Нахрена была нужна сборка с такой плотностью монтажа, я до сих пор понять не могу... (Пытался найти картинки, не нашел, маркировка была что-то вроде Н-101-01). Добавлено в 05:39 Цитата (rustam2014 @ 7.04.2016 - 05:17) Цитата (Xaritonnnn @ 7.04.2016 - 05:06) ТС еще и лампы были, ты не застал, вообще разрыв мозга. Выходная лампы строчной развертки, а еще от дуги я прикуривал. Были мастера по ремонту телеков Ходили по квартирам Отверткой он как то задел эту железную головку лампы и я просто охренел увидев дугу Потом сам обвёрткой в неё тыкал Ее задевали специально - так проверялось наличие развертки.

Не только наличие строчной развертки , но и примерное высокое напряжение, по длине и плотности дуги.

Цитата (rustam2014 @ 7.04.2016 - 05:17)

Цитата (Xaritonnnn @ 7.04.2016 - 05:06) ТС еще и лампы были, ты не застал, вообще разрыв мозга. Выходная лампы строчной развертки, а еще от дуги я прикуривал. Были мастера по ремонту телеков Ходили по квартирам Отверткой он как то задел эту железную головку лампы и я просто охренел увидев дугу Потом сам обвёрткой в неё тыкал

Не задел, а напряжение на аноде лампы проверял по длине дуги.

Не одобряю пост.
Работаю в теме. Всякое помню.
Помню по диплому СВЧ чешник, практику проходил на одном ВПК производстве, где выпускники с моими дипломами делали микросборки. ДЛя ФАР (фаз ант решетки). С помощью микроскопа и стилиуса и спец апаратуры задавали нужные характеристики микросборок.
Да, выглядит древне, но на тот момент это были передовые технологии и друзей за океном конечное изделие не до тягивало по характеристикам до наших.
Ещё помню как работал после ВУЗА в одном КБ по авионике, на -40 операционники стали выключатся, до этого они не дохли так. Чтобы выяснить причину вскрывали фрезой крышку микросхемы, в микроскоп смотрели топологию, потом фирме изготовителю задавали вопросы почему микросхема с одним и тем же ТУ имеет отличия в топологии. Изготовитель извинялся и обещал больше не шалить.
И такое помню.
Сейчас занят вопросом организации монтажа BGA корпусов, то ещё развлечение, хотя и есть специальная станция паяльная, но мы как производтсвенники реально не успеваем за фантазией разработчиков импортных микросхем, и покупать спустя 3 года после покупки станции новые приблуды к станку дял пайки новых корпусов, по цене дороже чем сам станок в моент покупки совсем не вариант. ибо станция себя по деньгам ещё не окупила, а уже морально устарела.
Из приключений могу вспомнить, как один инженер сдуру заложил чип диод, даже не помню какой тип корпуса, но сверх мелкий, в ушко иголки пролезал, в итоге его не вручную не на станции впаять не смогли, он к припою прилипает за счет эффекта поверхностного натяжения если паять вручную, а на станке его вакумный пинцет всасывал в дюзу.

Итого, я всяких корпусов насмотрелся причем как и наших так и импортных, не вижу причин пальцем в них тыкать у любой технологии было свое место и свое время. И не факт, что то что приходит на смену становится лучше.
Это сообщение отредактировал airfly - 7 апр 2016 в 09:58

Цитата (mblshkoblud @ 6.04.2016 - 19:35)

75АП001 Дифференциальный передатчик (модулятор 75АП001) и усилитель воспроизведения. В 2000г. по разработанной в НКБ «Миус» конструкторской документации еще три российских предприятия приступили к освоению в производстве микросборок 75АП001, 75АП002 (ОАО «Электроавтоматика» г. Санкт-Петербург, Чебоксарский завод «Элара» и АО ОКБ «Авиаавтоматика» г. Курск). Ранее такие микросборки выпускал только Смоленский завод «Измеритель» " Микросборки представляют собой комплект (приемник/передатчик) для симметричных линий проводной связи (ARINC-429); для авионики. В серию входит четыре (?) микросборки:

в 90-х таки чурочки скупали подобное у митинского рынка, добывали из них "жёльтый"(золото) и продавали вьетнамцам.
от така хуйня, малята....

Помню такие штучки в своём бобинном магнитофоне.

Цитата (mblshkoblud @ 6.04.2016 - 19:28)

Препарирована

Диодные мосты такие использовали практически во всех сборках. Очень удобные , но горячие.

помню в седьмом классе(98) не на шутку увлёкся сборками...

Цитата (Бипер @ 6.04.2016 - 20:05)

зато им не страшны термоядерные взрывы, собственно - электромагнитный импульс.

ЭМИ может повредить даже силовой трансформатор или ЛЭП. А любую электронику и подавно.
Это сообщение отредактировал timfilimonov - 7 апр 2016 в 11:02

ghostdog23

Цитата

помню в седьмом классе(98) не на шутку увлёкся сборками...

сборками конденсаторов с обломанными ногами?

Цитата (mblshkoblud @ 6.04.2016 - 19:32)

ГИ02-9Б Микросборка неизвестного назначения, производства НИИ Точной Механики, г.Санкт-Петербург (см. 111-К11ГИ04-3,1В и другие аналогичные микросборки). Микросборка установлена на модуле, конструкция которого наводит на мысль об экспериментальном, несерийном исполнении:

Учитывая, что кондеры стоят с 9 приёмкой, она же ОС вполне вероятно, что это космическая гравицапа

Тема годная зеленю! На текущий момент заводы работают, но очень многие их них в плачевном состоянии. Успешные могу по пальцам пересчитать и все они завязаны на военку.

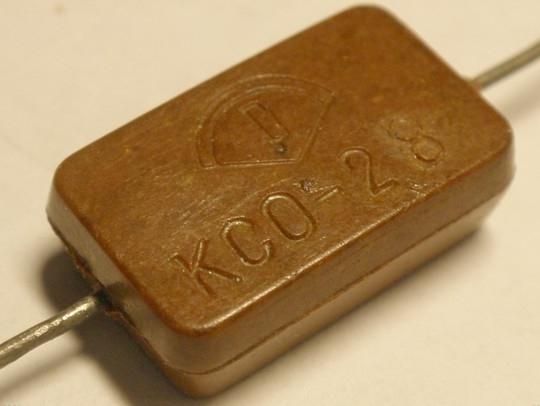

И картинку в тему. Нет дети, это не кусок хозяйственного мыла, а слюдяной конденсатор (были и такие) :)

Помню в детстве мне родители радиокубики купили,
вот тогда я и "заразился" электроникой

счас наверно таких конструкторов не купишь

Цитата (xda @ 7.04.2016 - 08:21)

У меня такой хуйни 2 чемодана. Что с ней делать?

В Беларуси должны работать кружки юных техников, отнеси туда, может пригодятся, хотя не уверен

Цитата

ghostdog23 Цитата помню в седьмом классе(98) не на шутку увлёкся сборками... сборками конденсаторов с обломанными ногами?

Это пять


airfly А чего не одобрять, хороший пост. кому-то ознакомиться, кому-то понастольгировать. Думаю любой кто в теме может историй нарассказывать, как у меня производство делало крабика, когда заложен соик, но их нет, и ставят дип, вверх ногами, подпаиваясь проводами.
Или конгениальная разводка на 4-х слойке .. BGA под BGA, что даже рентгеном не могли выяснить нормально они стали или нет.
А сколько было заложено не тех корпусов, аще не счесть ))))

Цитата (bio1977 @ 7.04.2016 - 08:14)

Извиняюсь что отклоняюсь от темы, подскажите из нынешних разработок уже есть микросхемы УНЧ на выходную можность ~ 100 ватт но с ОДНОПОЛЯРНЫМ питанием?

Есть такие , например на TAS5261 . Легко гуглится один ресурс, реализующий наборы для сборки.
