«Дешевые амперы»: сравнительный тест копеечных USB-зарядников

Тс, так не бери за 46 рублей. Не может дешевое быть хорошим. Сколько таких скупердяйских разоблачителей в сети, шо пипец. Я с 2011 года на Али, претензий нет, смотрю не на цену, а на отзывы, общаюсь с продавцом, выясняю, сообщаю, что проверю и укажу правдивый отзыв. Если в описании ложь, китаец сразу предлагает другой товар. Голову нужно включать, только и всего

!!! Внимание !!!
Халява! Только в мышеловке после второй мышки!
А по факту, занимаюсь закупками и эти все разрядники видел и тоже тестил и многие другие. И общем скажу как выбрать разрядник по секрету. Все дешевые разрядники одинакове говно и плевать что на них написано. Средний ценовой сегмент там как повезет, одна партия отличные (1% брака и вобщем на 80-90% соответствуют надписи на коробке) , вторая говно. Премеум ценовой сегмент, это уже практически все бредовые ЗУ, по ним брака нет и запас прочности 30-50% Тобиж на нем написано 2.1А а реально будет выдавать до 3,6А дальше вместо посадки сработает защита от КЗ. Соответственно при нормальном номинальном напряжении.
Так что если нужен разрядник отличный то смотрите на али от 300 руб или в городе в рознице не менее 600-700 руб

Для регулируемых, насколько я понимаю, индуктивность просто считается исходя из всего диапазона входных/выходных значений. Во всех даташитах (MC33063, TPS54231, TPS542951, ST1S10) приводится расчет МИНИМАЛЬНОЙ индуктивности дросселя, с которой преобразователь способен работать при заданных параметрах. При увеличении индуктивности, при всех прочих равных (сопротивление постоянному току, тепловой ток, ток насыщения), увеличивается ее геометрический размер (в силу необходимости уместить большее количество витков, сечение провода, при этом, также увеличивается), однако увеличивается диапазон возможных коэффициентов преобразования.

В остальном, все так, да. Даже не спорю. ))

Это сообщение отредактировал ipv4 - 22.06.2016 - 09:29

Ага,но при работе с предельным током греется как сволочь.Импульсник получше будет.Но собирать его сложней.

Не считаю нужным, у нас же здесь не хабр. ))) Принцип, как и везде: импульсный синхронный DC-DC преобразователь (ну не совсем, "как везде", есть еще 33063). Просто собранный на вроде бы неплохой и вполне современной элементной базе.

Это сообщение отредактировал ipv4 - 22.06.2016 - 09:32

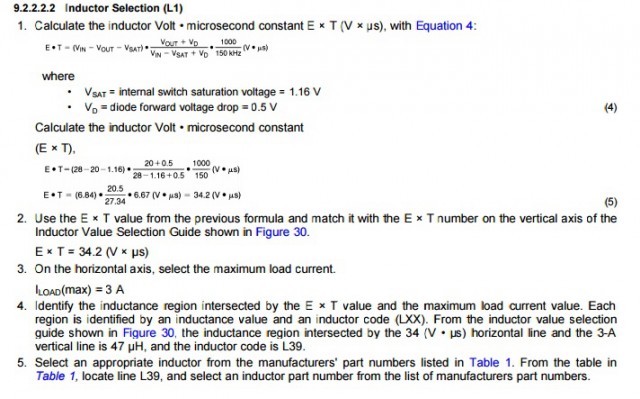

Пример расчёта дросселя для LM2596 из даташита.
Проблема как раз в том, что в дешевых зарядках(вне зависимости от микрухи) дроссели ставят мелкие, не рассчитанные на ток выше 1А(а часто и 0.5А). А индуктивность рассчитывают более "универсальную"(от чего снижается КПД).
Т.о. самый надёжный способ:
1. Покупаем зарядку.
2. Смотрим даташит на микруху
3. Рассчитываем индуктивность дросселя
4. Покупаем или мотаем сами дроссель нужной индуктивности и под нужный ток.
5. Впаиваем хороший дроссель вместо говна.
Альтернатива:
1. Покупаем зарядку
2. Покупаем пиво
3. Несем всё это знакомому электронику
4. Просим его сделать п.2-5 из предыдущего способа.
profit.

Убеждаемся, что там установлено что-то типа MC34063 (которая сама по себе больше 0,75А выдать не может в режиме buck), возможно со внешним биполярным ключом.... и идем за новой зарядкой. )))) Пока не напоремся на что-нибудь на fr-ке, например, а это уже подороже будет.

Это сообщение отредактировал ipv4 - 22.06.2016 - 11:01

Ну тогда нужен "белый" список микрух 1-3А. Ну и цена, скажем, до 10у.е.
Если допилить, то lm2596 или MP1584 вполне подойдут.
Еще:
KIS-3R33S, MP2307, LM338K, FR9886.
Кстати, не забываем про качество кабеля от зарядки к телефону!

Может уже давно выбрали "народный" dc-dc преобразователь 12в-5в, ампер на 3-4, с хорошим кпд и маленькой ценой?

Это сообщение отредактировал swiftik - 22.06.2016 - 12:24

Давно выбрали: ссыль чуть выше была. ))) Дешево и сердито, однако в прикуриватель не лезет.

Мне вот понравился даташит на ST1S10 от ST microelectronics, на ней и сваял (а еще она была в наличии в чипдипе). 1МГц частота преобразования, дроссель 6x6x2.8мм, КПД 90%, до 3А. 3А боюсь, поскольку для этого надо термопад микросхемы лепить на полигон (это не проблема), который переходными отверстиями надо соединять с большим земляным полигоном на другом слое (а вот это - проблема).

Как результат, 2A, температура чипа не превышает 60°C, вся тепловая мощность очень хорошо рассеивается 1.5 мм текстолита, места в корпусе-для-прикуривателя еще навалом.

Это сообщение отредактировал ipv4 - 22.06.2016 - 15:41

Так, знатоки, внимание вопрос. Вот эта хреновина может хотя бы 5А выдать? Хочу такую в машину приколхозить и поставить несколько USB-розеток для всех потребителей.

Взял на ебее два зарядника один на два юсб-сгорел нахуй сразу же + предохранитель.
Второй на 4)) Работает заебись, уже полгода.
Причем иногда запитаны все 4 выхода.

Частота 43kHz - не комильфо.

Увы греется тоже, при токе 1.5А греется прилично.

USB 2.0 ток 0,5 ампера, USB 3.0 ток 0,9 ампера- это стандарты для USB портов КОМПЬЮТЕРА, указывается чтоб дебилы не воткнули туда мощную нагрузку и не спалили материнку, а на зарядниках ток может и до 3 ампер доходить(в зависимости от мощности зарядника) и напряжение на умных зарядках может подниматься до 9-12 вольт, если тело поддерживает эту функцию.

А так хотелось чуда!
Кстати, бензин эти приблуды не экономят?

DC-DC импульсники это не только высокий КПД 98% но и гиморой с помехами для радиоприёмников.
У линейных стабов спектр чистый.

2*2Вт=4Вт/7,5 вольт=0,53 ампера потребление и чего вы хотите этим сказать и без радиатора будет работать всё верно, учите мат.часть КАРЛ.

Серьёзная штука 50 W (5вольт 10 ампер) походу дела должна,отзывы хорошие
