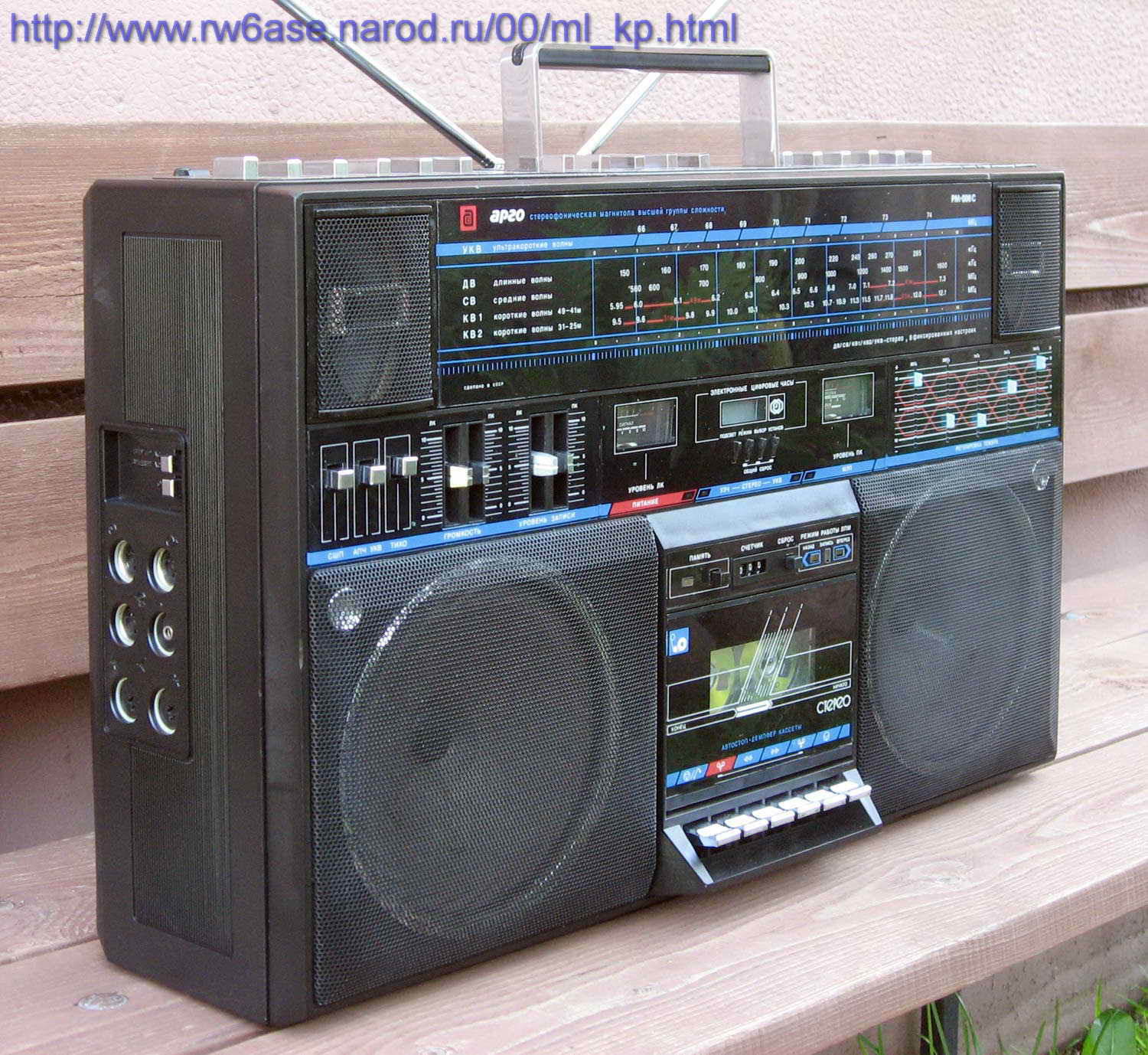

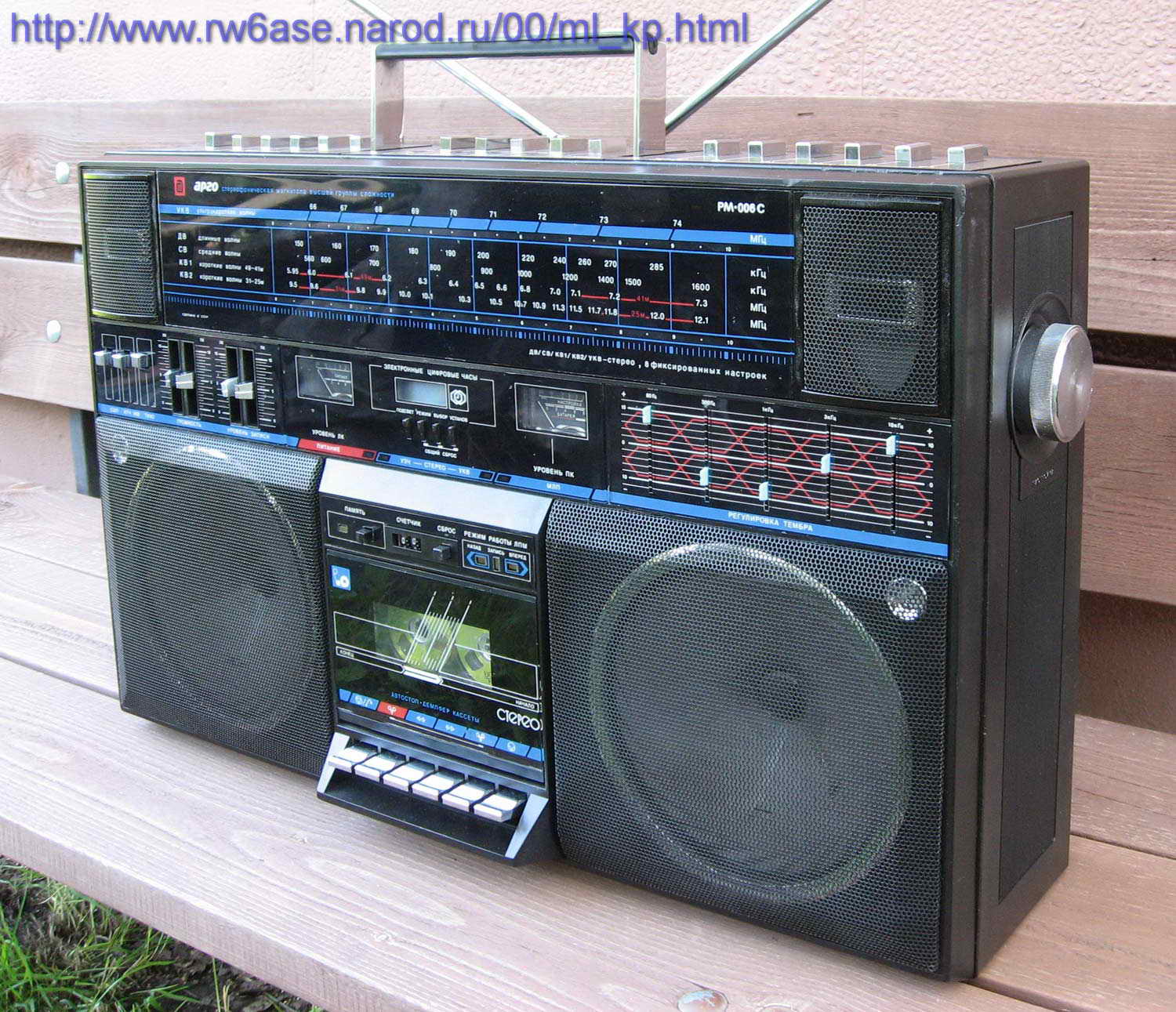

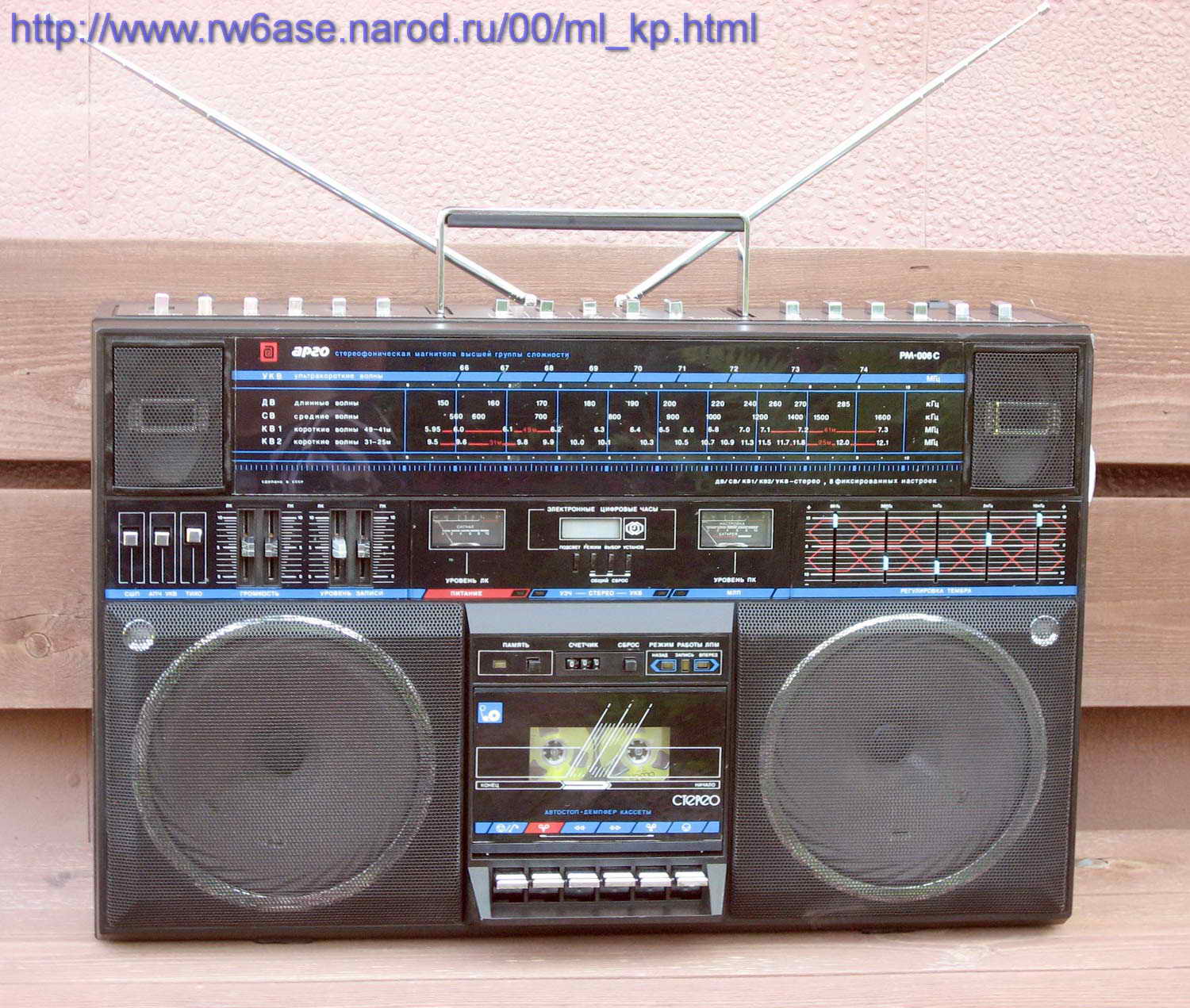

1988 г. Арго РМ-006С
Переносная кассетная магнитола "Арго РМ-006С" выпускалась с I-кв 1988 года Ленинградским заводом Игротека. Она обеспечивает приём в диапазонах ДВ, СВ, КВ и УКВ. В УКВ диапазоне принимаются моно и стерео программы. Магнитола может записать и (или) воспроизвести фонограммы от встроенных микрофонов, приёмника и внешних источников. В магнитофоне имеется раздельная индикация уровня записи, ручная регулировка уровня записи и воспроизведения, режим Пауза, светодиодная индикация записи и направления движения магнитной ленты, система ШП, пятиполосный эквалайзер, тонкомпенсированная регулировка громкости, автопереключатель типов лент. Электронные часы с программным устройством управления обеспечивают отображение на цифровом табло текущего суточного времени и включение и выключение приёмника в заданное время. Приёмник имеет плавную электронную настройку, фиксированную настройку на 4 радиостанции УКВ диапазона и столько же в ДВ и СВ, светодиодные индикаторы включения диапазонов расположенные на стрелках настройки. В ЧМ имеется БШН, АПЧ, светодиодные индикаторы стереопрограмм, многолучевого приёма. В магнитоле есть гнёзда для антенн, выносных АС и стереотелефонов. Тип ленты А4205-3Б, А4212-3Б. Коэффициент детонации ±0,25%. Чувствительность в диапазонах ДВ 1,5, СВ 1 мВ/м, КВ 250, УКВ 5 мкВ. Диапазон частот по звуковому давлению в ЧМ 80...12500, AM 100...4000 Гц, магнитофона с лентой А-4212-3Б 40...14000 Гц. Коэффициент гармоник в приёмном тракте в режиме стереоприёма 1,5%, магнитной записи 4%. Относительный уровень помех в канале ЗВ -50 дБ. Максимальная выходная мощность от сети 5 Вт, батарей 1,5 Вт. Габариты магнитолы 519х327х170 мм. Вес 7,7 кг. Цена 608 рублей.

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

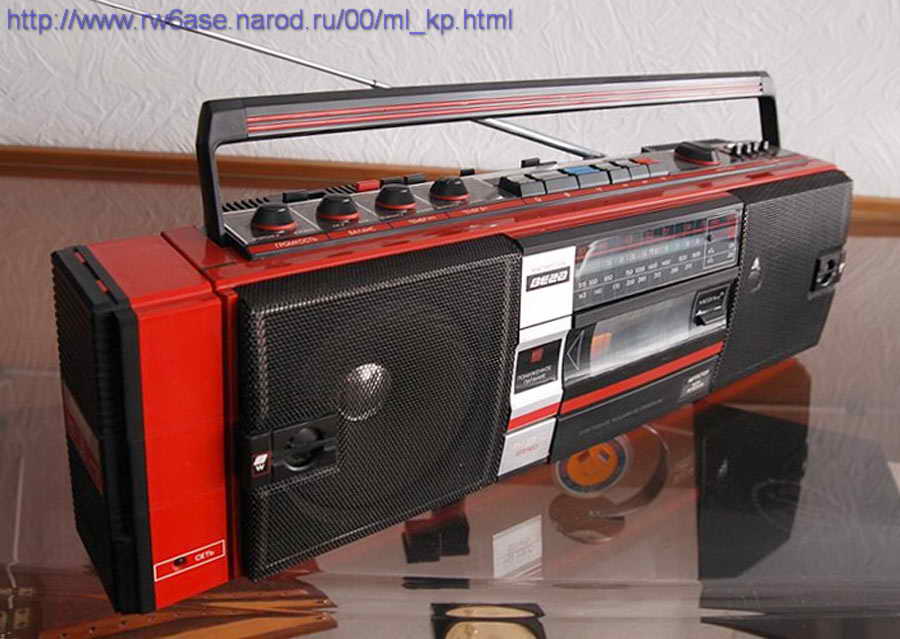

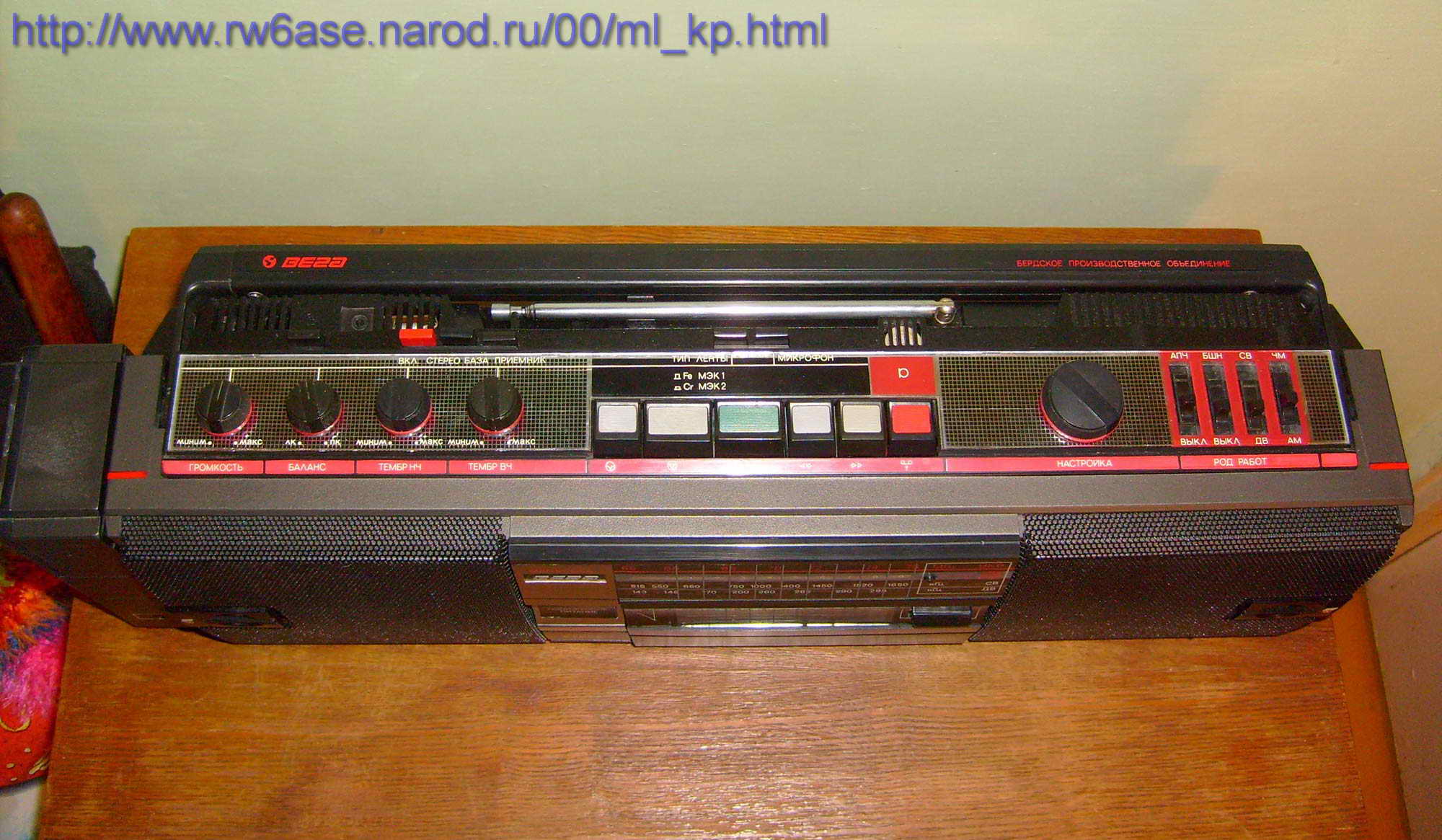

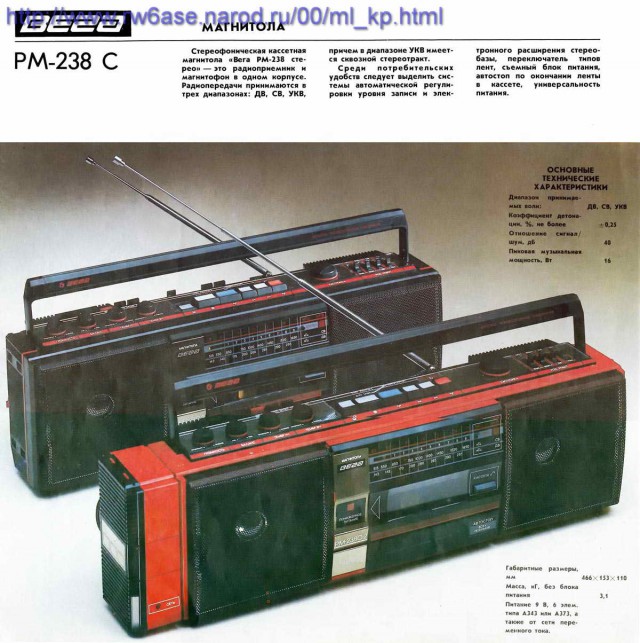

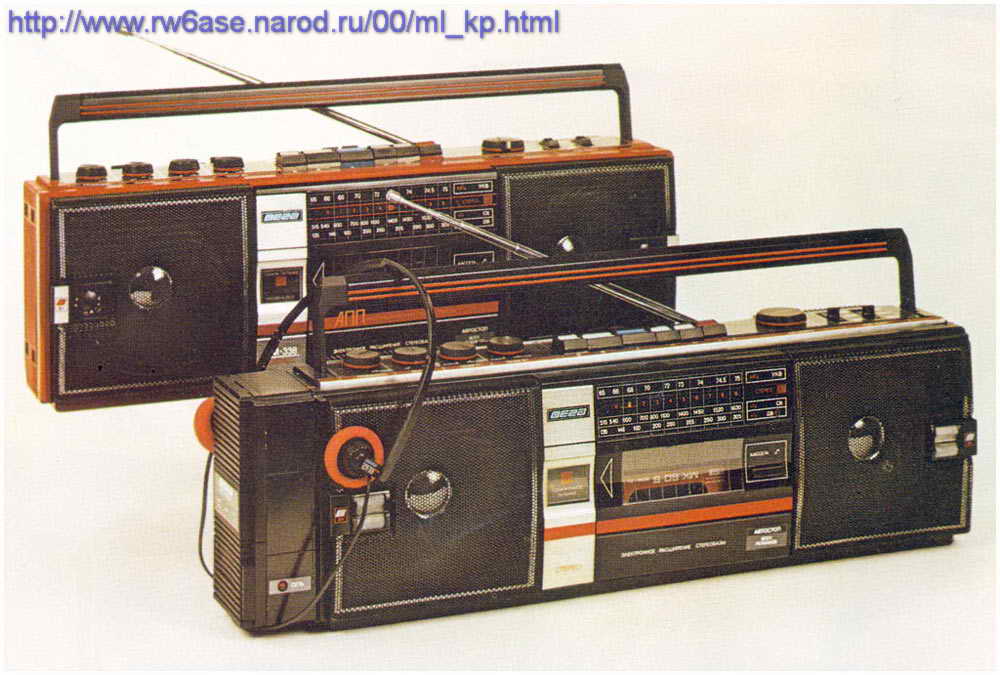

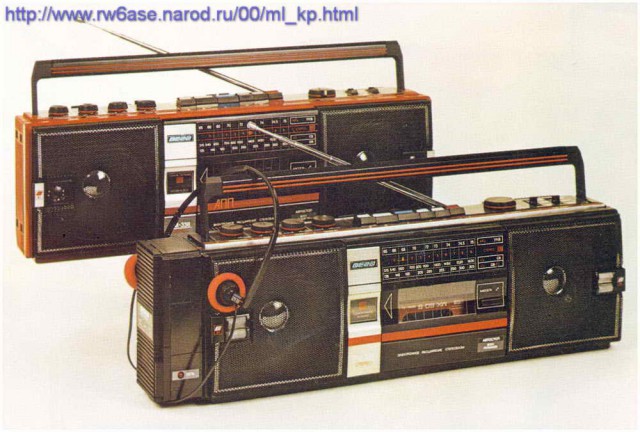

1988 г. Вега-РМ-338С
Переносные магнитолы "Вега-РМ-338С", "Вега РМ-338С-2" и "Вега РМ-238С-2" с 1988, 1990 и 1992 года производило Бердское ПО "Вега". Стереофоническая магнитола ''Вега-РМ-338'' предназначена для приёма в диапазонах: ДВ, СВ и УКВ (в стерео), а так же для магнитной записи стереофонических фонограмм на магнитные ленты МЭК-1, 2 в кассетах МК с последующим воспроизведением. В магнитоле имеется: пауза, АРУЗ, светодиодная индикация сети и разряда элементов питания, расширение стереобазы, автостоп и встроенные микрофоны. Дополнительно мог быть автопоиск, светодиодный индикатор уровня записи и воспроизведения. Питание осуществляется от сети 220 В или 6-ти элементов А-343. С 1990 года магнитолу ''Вега РМ-338С'' выпускали с наименованием ''Вега-РМ-338С-2''. Внешний вид магнитолы, а в основном её лицевой панели несколько изменился, была доработана и её электрическая схема. В начале 1992 года после модернизации магнитола переведена во второй класс и стала именоваться как ''Вега РМ-238С-2''.
-
Комментарий Сергея Васильева из Новосибирска (некоторые фото его: В первых магнитолах ''Вега-338С'', а позднее ''Вега РМ-338С'' усилитель ЗЧ и приёмник был собран на микросборках собственного изготовления. В 1990 году магнитолу модернизировали, читаем упростили и стала она именоваться ''Вега РМ-338С-2''. Микросборки К224УН6А упразднили, вместо них использовали ОУ К157УД2 плюс рассыпуха. На звук это повлияло в лучшую сторону, он стал сочнее и басистее. Позже упразднили высокочастотные капсюли. Модернизация затронула приёмник, вместо микросборок К224ХА5 и ХА6 применены МС К-174, упразднена и микросборка К224ФН2 в стереодекодере. Качество стереоприёма это ухудшило. В данном виде приёмник стал унифицированным и аналогичным модели ''Вега РМ-250С''. Внешне модели Вега РМ-338С и 338С2 отличались только надписью С2 и отсутствием или наличием ВЧ капсюлей.

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

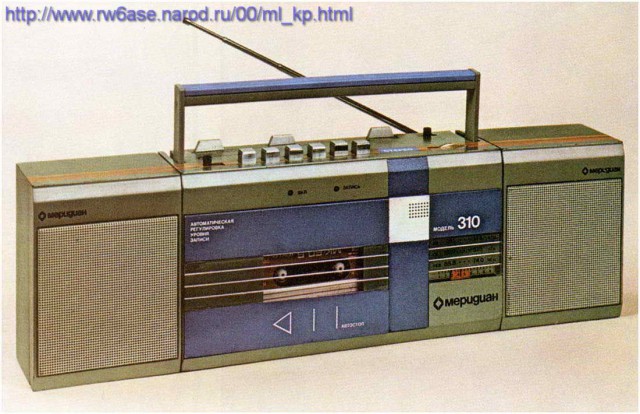

1988 г. Меридиан-310С
Портитивная кассетная магнитола "Меридиан-310-стерео" подготовлена к выпуску в 1988 году Киевским ПО имени Королева. Она состоит из радиоприёмника, осуществляющего приём радиостанций в диапазонах ДВ, СВ, УКВ-ЧМ и кассетного магнитофона. В магнитоле имеются: Автоматическая регулировка уровня записи; автостоп; регуляторы громкости, баланса и тембра; индикация включения в сеть; встроенный микрофон, съёмные акустические системы, отдельный сетевой БП, возможность подключения стереотелефонов. Питание универсальное: от сети 220 В или 6 элементов типа А-343. Краткие технические характеристики: Номинальнвя выходная мощность 2х0,5 Вт. Чувствительность соответственно 1, 0,8 / 0,05 мВ/м. Диапазон воспроизводимых громкоговорителем частот в АМ и ЧМ диапазонах 315...3150 / 250...10000 Гц. Диапазон воспроизводимых частот от магнитофона на линейном выходе 63...12500 Гц. Габариты магнитолы 443х142х85 мм.

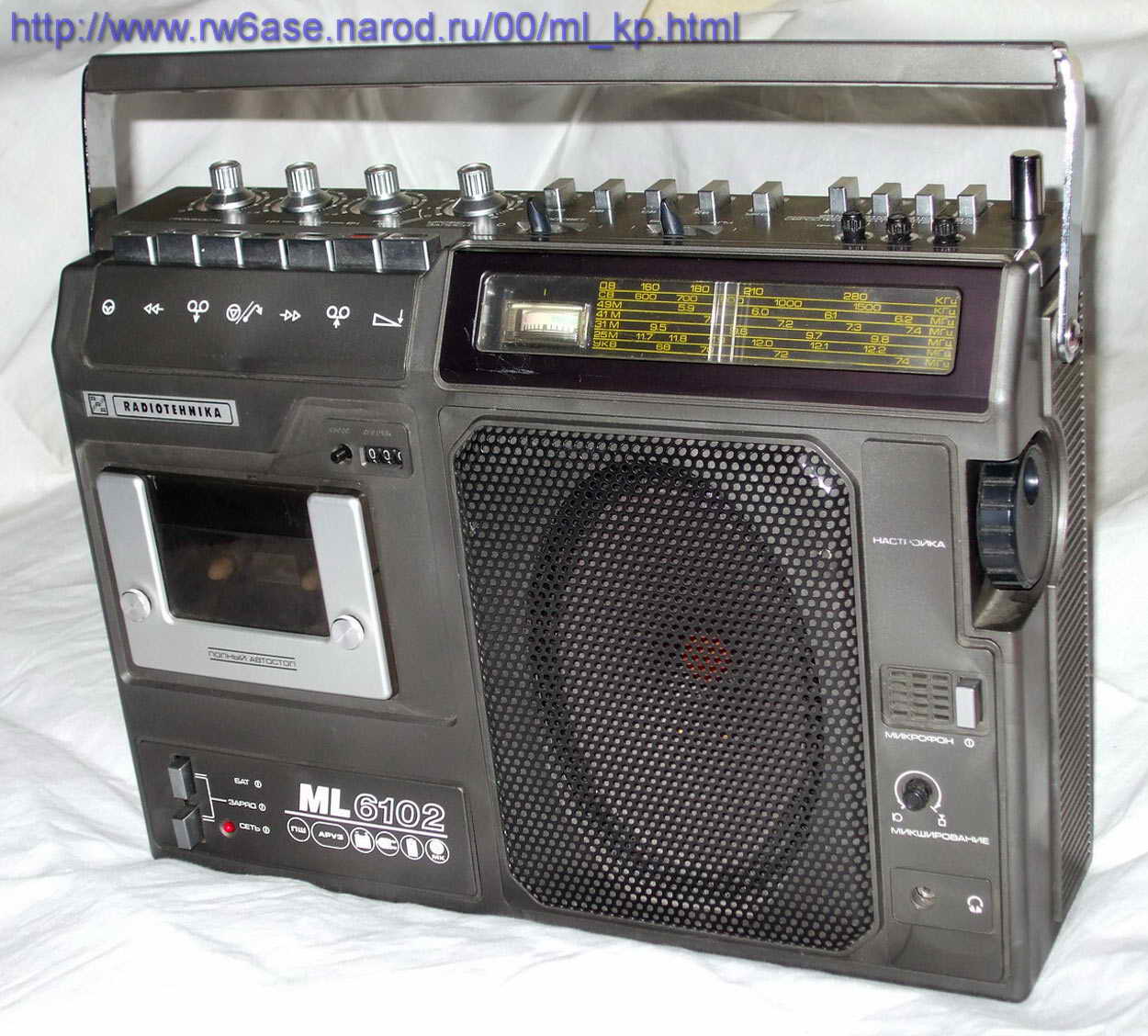

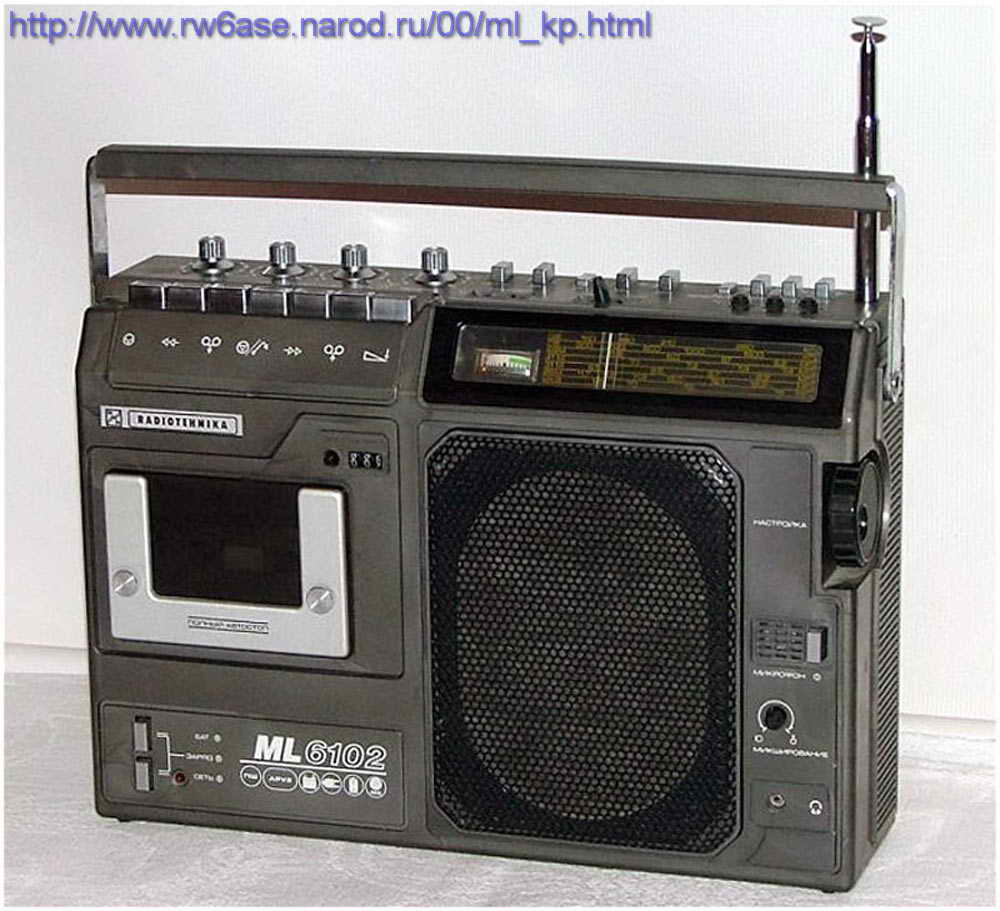

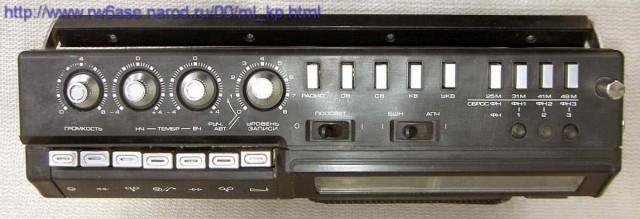

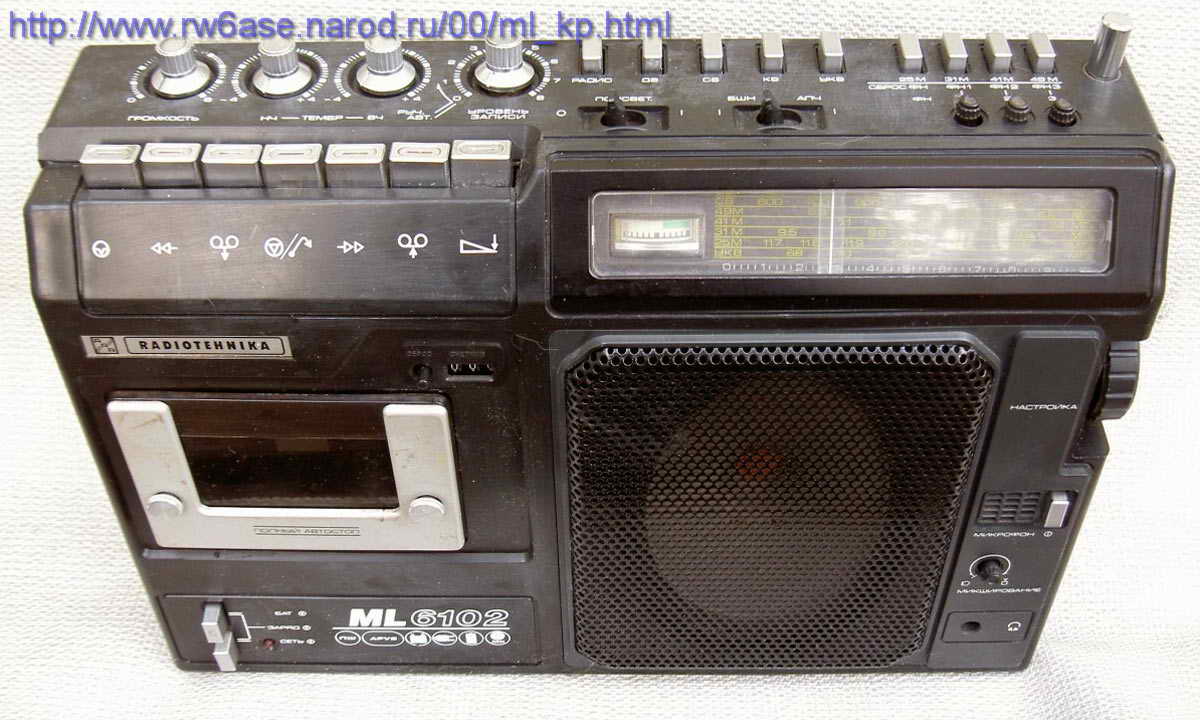

1988 г. Радиотехника МЛ-6102
Портативная кассетная магнитола "Радиотехника МЛ-6102" выпускалась с I-кв 1988 года Рижским радиозаводом имени А.С.Попова. Магнитола состоит из радиоприёмника 1 группы сложности работающего в диапазонах ДВ, СВ, КВ, УКВ-ЧМ и кассетной магнитофонной панели 3 группы сложности. Магнитола предназначена для приёма радиостанций, а так же для записи фонограмм с приёмника, микрофона и т.д. с последующим воспроизведением. В магнитоле есть возможность включения одной из трёх фиксированных станций в диапазонах УКВ, СВ, ДВ. В магнитоле имеются: автоматическая подстройка частоты и система бесшумной настройки в диапазоне УКВ, подсветка шкалы, автоматическое выключение магнитофона по окончании ленты, счётчик расхода ленты, ограничитель шума, система микширования (наложения записи), АРУЗ, возможность отстройки от помех генератора стирания, возможность для подзаряда батарей, регулировки тембра по высоким и низким частотам, электретный микрофон. Чувствительность приёмника в диапазонах: ДВ 2,0 мВ/м, СВ 1,5 мВ/м, KB 0,35 мВ/м, УКВ 10 мкВ. Селективность в диапазонах ДВ, СВ - 30 дБ. Диапазон воспроизводимых частот по звуковому давлению в АМ тракте 125...3350 Гц, ЧМ и магнитной записи 125...12500 Гц. Питание: сеть 220 В или от батареи из 6-ти элементов А-373. Габариты магнитолы - 386х280x120 мм, масса 5,5 кг.

Фото №2

Фото №3

Фото №4

Фото №5

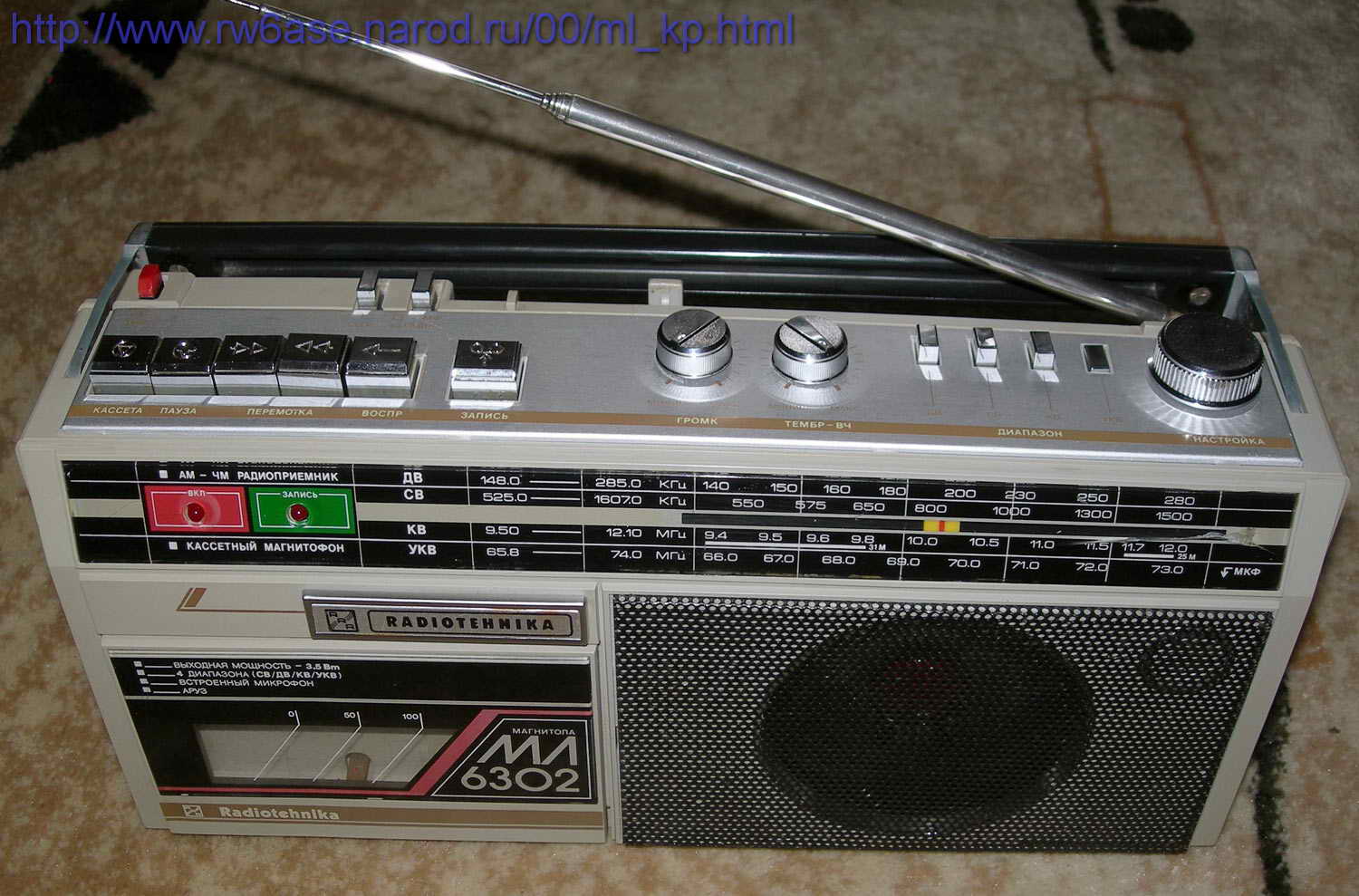

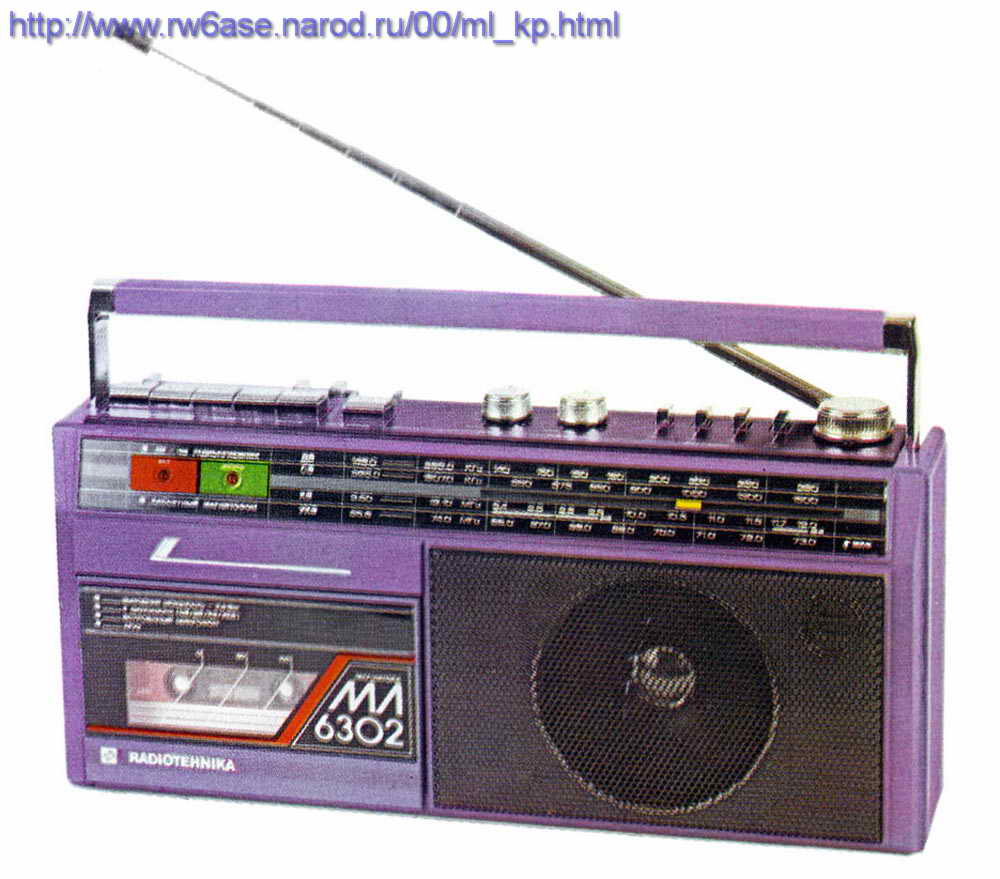

1988 г. Радиотехника МЛ-6302
Портативная кассетная магнитола "Радиотехника МЛ-6302" с I-кв 1988 года выпускалась Рижским ПО "Радиотехника". Магнитола имела ещё одно наименование "Рига-311". Магнитола состоит из приёмника, осуществляющего прием радиостанций в диапазонах ДВ, СВ, КВ, УКВ-ЧМ и кассетного магнитофона. В модели имеется: Автоматическая регулировка уровня записи. Системы АПЧ и БШН в УКВ-ЧМ диапазоне. Гнёзда для подключения магнитофона на запись и головных телефонов. Встроенный электретный микрофон. Питание универсальное: от сети 220 В или 6-ти элементов типа А-343. Краткая техническая характеристика магнитолы: Номинальная выходная мощность 1 Вт. Диапазон частот в АМ и ЧМ диапазонах - 200...3500 и 200...10000 Гц. Диапазон частот при работе магнитофона 100...10000 Гц. Габаритные размеры магнитолы - 340х166х87 мм. Масса магнитолы - 2,4 кг.
