Цитата (ljockey @ 13.08.2022 - 10:18)

Цитата Привет! Вот реально хочу знать, как? Брусок 20х20, сквозной паз 6х20, углы прямые. Перпендикулярно ему ещё один паз 6х6. Какой фрезой туда ЧПУ залезет? Легко. Кондуктор. Прямые углы в пазу нафиг не нужны, можно в углах дырки просверлить, потом фрезой 3 мм выжрать мясо. Если прям очень надо, оставшиеся десятки подобрать стамеской. Но ты забываешь, что шип тоже можно сделать на станке. С радиусами. И не надо страдать. В конце концов давно мебель собирают на не прямоугольных шип-пазах. Чтоб шип сделать, делаешь простейшую приспособу и жмёшь свою рейку сбоку стола вертикально. И вперёд. На чпу можно сделать всё то же самое, что и руками. Только быстрее гораздо. И повторяемость сильно лучше. Если касательно твоего проекта, то там можно из одной доски всё попилить не снимая со стола, а потом минимально доработать. Так что невозможность сделать это на трёхоснвом станке — миф. Тебе просто нравится работать руками)) Я в общем знаю о чём говорю, я станки строю и пилю на них каждый день)

Как сделать с радиусами в углах, я и сам знаю. Перпендикулярные - отделить от заготовки, повернуть, закрепить в кондукторе, пройти ещё раз.
Кстати, радиусы будут довольно большие. Разве есть фрезы 3 мм с вылетом рабочей части 21 мм?


Но вот чтобы в точности такие пазы да без стамески или долбежного станка - никак.
Это сообщение отредактировал kikunak - 13 авг 2022 в 10:28

Молодец,уважаю !!!
Размещено через приложение ЯПлакалъ

Цитата (kikunak @ 13.08.2022 - 10:26)

Как сделать с радиусами в углах, я и сам знаю. Перпендикулярные - отделить от заготовки, повернуть, закрепить в кондукторе, пройти ещё раз. Кстати, радиусы будут довольно большие. Разве есть фрезы 3 мм с вылетом рабочей части 21 мм? Но вот чтобы в точности такие пазы да без стамески или долбежного станка - никак.

Есть и длиннее фрезы. Я работал по алюминию двушкой на вылете 28. Страшно, но можно) Ну и не забываем про то, что фреза — не единственный инструмент станка. Кто мешает вместо фрезы стамеску засунуть? Я таким манером на обычном портальном трёхосевом успешно шпонпазы делаю.
Размещено через приложение ЯПлакалъ

Цитата (ljockey @ 13.08.2022 - 10:38)

Цитата (kikunak @ 13.08.2022 - 10:26) Как сделать с радиусами в углах, я и сам знаю. Перпендикулярные - отделить от заготовки, повернуть, закрепить в кондукторе, пройти ещё раз. Кстати, радиусы будут довольно большие. Разве есть фрезы 3 мм с вылетом рабочей части 21 мм? Но вот чтобы в точности такие пазы да без стамески или долбежного станка - никак. Есть и длиннее фрезы. Я работал по алюминию двушкой на вылете 28. Страшно, но можно) Ну и не забываем про то, что фреза — не единственный инструмент станка. Кто мешает вместо фрезы стамеску засунуть? Я таким манером на обычном портальном трёхосевом успешно шпонпазы делаю.

Если не сложно, скинь ссылку на фрезы с хвостовиком 8 мм.

Цитата (kikunak @ 13.08.2022 - 10:43)

Если не сложно, скинь ссылку на фрезы с хвостовиком 8 мм.

https://m-ser.ru/catalog/efa_frezy_dlya_obr...nennaya_sheyka/
Например тут. Хвост восьмой при таких диаметрах вряд ли, но цанги ж можно поменять. В крайнем случае есть переходники.
Размещено через приложение ЯПлакалъ

Цитата (ljockey @ 13.08.2022 - 10:47)

Цитата (kikunak @ 13.08.2022 - 10:43) Если не сложно, скинь ссылку на фрезы с хвостовиком 8 мм. https://m-ser.ru/catalog/efa_frezy_dlya_obr...nennaya_sheyka/ Например тут. Хвост восьмой при таких диаметрах вряд ли, но цанги ж можно поменять. В крайнем случае есть переходники.

Мдаааа, не судьба, эти в ручной фрезер никак.
А сколько примерно может 4-осевой ЧПУ стоить, чтобы 4-я ось это наклон головки с полем 600х600?

Цитата (zankl @ 12.08.2022 - 22:41)

kikunak А почему бы такие конструкторы и не продавать? Понятно, что заготовки требуют времени и вложений, но ведь это очень интересное творчество! Детишкам собирать такой конструктор будет интересно!

Вот прям то же самое зашел написал. Да, я видел ответ про то что долго и тяжело, но, есть мнение, что при мелкосерийном производстве будет уже и инструмент, и приемы работы и еще дофига чего, что отсутствует в разовой работе. Так что ты еще раз подумай. Сейчас заходишь в магазин, ЕБАНАЯ ТУЧА всякого пластика, а вот что можно было бы купить пацану 10-12 лет, чтобы с папой руками собирал - пффф. Да и девчонкам было бы СТРАШНО интересно делать такие домики для кукол, раздвижные. У меня на работе один токарь делал для своей внучки.
Поэтому снова рекомендую обдумать идею получше. Мы тут одного уже надоумили, теперь бензопилой по миру машет )))

Цитата (kikunak @ 13.08.2022 - 10:58)

Мдаааа, не судьба, эти в ручной фрезер никак. А сколько примерно может 4-осевой ЧПУ стоить, чтобы 4-я ось это наклон головки с полем 600х600?

Ненене! В ручной ващесовсем никак)) На них смотреть-то страшно) Если в моём исполнении, то дорого. От 500. Иначе смысла нет. Наклон головы — штука сложная.
Размещено через приложение ЯПлакалъ

Есть сверла, которые высверливают квадратное! отверстие. Возможно есть и фрезы, которые работают подобным образом

Цитата (Равнодушный @ 13.08.2022 - 12:04)

Есть сверла, которые высверливают квадратное! отверстие. Возможно есть и фрезы, которые работают подобным образом

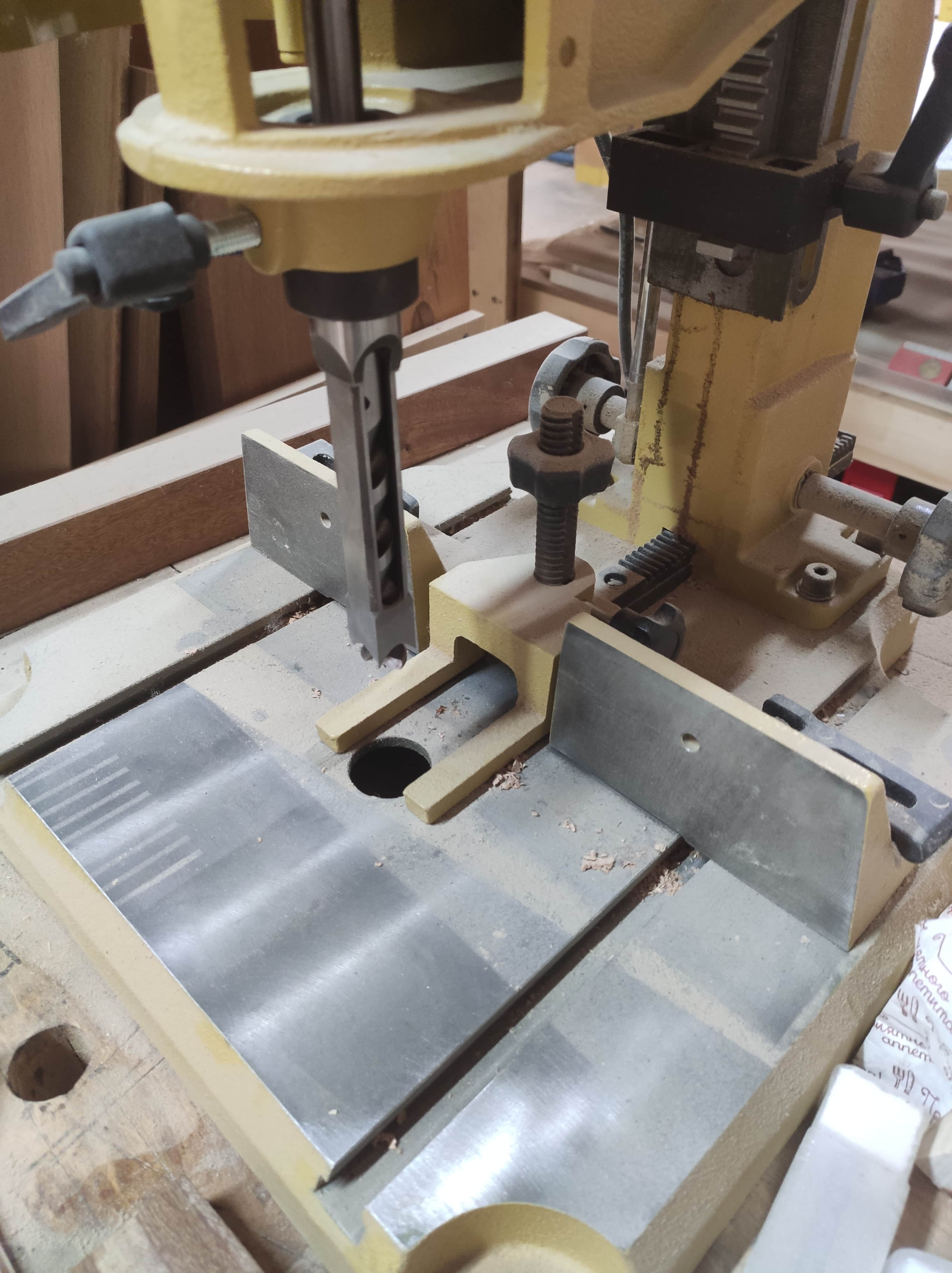

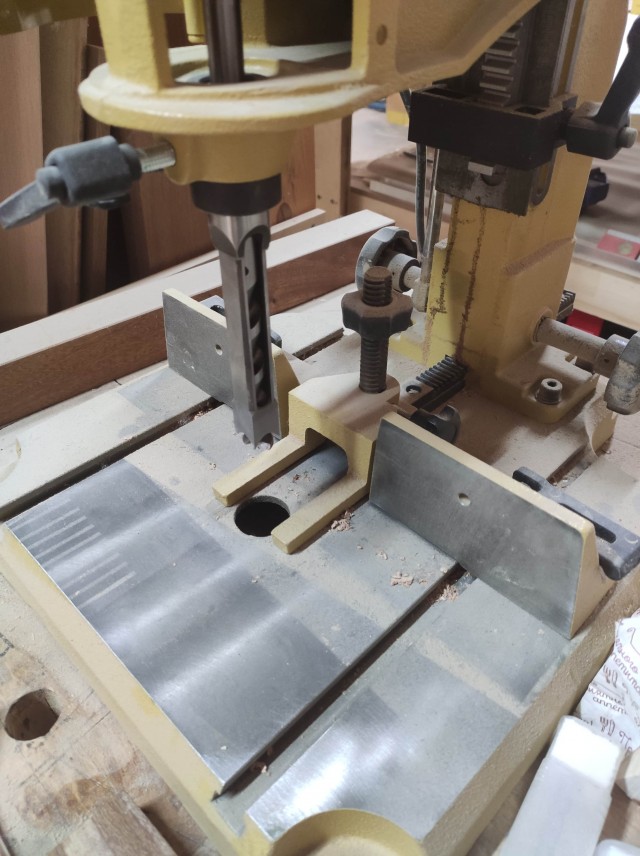

Есть. Называется долбежный станок. На фото мой, только сейчас большой размер стоит.
Куплен уже после домика, так что домик делался стамеской.


Это сообщение отредактировал kikunak - 13 авг 2022 в 12:25

Цитата (zankl @ 12.08.2022 - 22:27)

А почему на спилах дерево подгорало? Что то в непорядке с инструментом? Или такая реакция на обороты древесины?

Прижоги древесины, это обычное дело в столярке. Причин бывает много: завышеные обороты инструмегта, повышеная влажность материала, излишне быстрая подача материала к инструменту, затупились режущие кромки инструмента, иногда только с одной стороны. Древесина не равномерная, допустим смоляной карман или близость сучка, древесина принципиально не равномерный мптериал. Убирается шлифовкой.
Размещено через приложение ЯПлакалъ

Цитата (AlphaBravo @ 13.08.2022 - 10:08)

Какое же внимание к деталям. Все выглядит максимально аккуратно, с любовью. Моё уважение таким рукастым людям! Оргазм для глаз!

Это блогеры, это даже не ТС, а сраная копипаста.
Размещено через приложение ЯПлакалъ

Цитата (Nichls @ 13.08.2022 - 03:53)

Вы молодец. Приятно смотреть на такую работу. Благодарю за подаренное удовольствие от просмотра и чтения.

Это не работа, это переводная статья, ссылается на сша.
Вы инструмент видите? Видите опилки? Может в мастерской материалы и обрезки? Ничего нет - это сраные блогеры. Это не автор с дочкой это разводилово, столярная порнуха.
Размещено через приложение ЯПлакалъ

Цитата (acc200 @ 13.08.2022 - 12:39)

Цитата (Nichls @ 13.08.2022 - 03:53) Вы молодец. Приятно смотреть на такую работу. Благодарю за подаренное удовольствие от просмотра и чтения. Это не работа, это переводная статья, ссылается на сша. Вы инструмент видите? Видите опилки? Может в мастерской материалы и обрезки? Ничего нет - это сраные блогеры. Это не автор с дочкой это разводилово, столярная порнуха.

Залезь в мой профиль и посмотри темы.

Если обратишь внимание, то больше половины фото сделаны дома, дома опилок нет.
В цеху есть замечательная штука - сжатый воздух. Обдул и сфоткал.
То что на США ссылаюсь - все верно, Timber Frame - это американский стиль, получивший развитие из европейского фахверка. Я даже 3 книжки купил на английском по строительству таких конструкций в реальном размере.

P.S. Срач в комментах конечно приветствуется, но такой троллинг, честно говоря непонятен.
Это сообщение отредактировал kikunak - 13 авг 2022 в 12:51

Цитата (66Petrovich @ 13.08.2022 - 00:20)

в нете есть куча чертежей и домиков и техники из тонкой фанеры. Имея обычный лобзик, нож, набор натфилей - такое можно натворить!!!!! Это же классно!!!! Этому надо детей учить - и интересно и места для фантазии полно. Плюс - с инструментом научатся работать!

В школе,где работал,ликвидировали класс со станками,токарные,фрезерные,слесарные столы с тисками,всё новое,ещё в смазке,под списание. Решили класс робототехники организовать. Трудовик,увлечённый своей профессией особого сожаления не высказывал,сказав,намотает какого нибудь дибила на станок а мне отвечай.
Размещено через приложение ЯПлакалъ

А у нас на работе много реек и брусков хороших, ясеня, просто выкидывается, сжигается в котельной) Бук тоже немного есть, тоже туда же.
Размещено через приложение ЯПлакалъ

Цитата (hastaluegro @ 13.08.2022 - 13:45)

Цитата (66Petrovich @ 13.08.2022 - 00:20) в нете есть куча чертежей и домиков и техники из тонкой фанеры. Имея обычный лобзик, нож, набор натфилей - такое можно натворить!!!!! Это же классно!!!! Этому надо детей учить - и интересно и места для фантазии полно. Плюс - с инструментом научатся работать! В школе,где работал,ликвидировали класс со станками,токарные,фрезерные,слесарные столы с тисками,всё новое,ещё в смазке,под списание. Решили класс робототехники организовать. Трудовик,увлечённый своей профессией особого сожаления не высказывал,сказав,намотает какого нибудь дибила на станок а мне отвечай.

Честно говоря, не так дорого этот бук и стоит, особенно коротыши.
Принципиально жалко, тут соглашусь.

Это просто огнище. У меня в детстве был мамин деревяный конструктор))) домики строить. Очень его любила)
Размещено через приложение ЯПлакалъ

Цитата (kikunak @ 13.08.2022 - 00:03)

Цитата (ЯСергей @ 12.08.2022 - 23:54) Хотел автору Blender 3D посоветовать, но наверное СкейчАп лучше будет, правда я ей не пользовался.  У меня очень дохлый ноут. Пока картинки перевел в 500 кБ всё проклял, в итоге фото запостил меньше чем хотел. А новый ноут сейчас покупать, прямо скажем, не сезон. Поэтому буду очень рад совету: программа 3d для дохлого ноута под Windows 7.

Я могу посоветовать только Blender 3d, на официальном сайте есть архив сборок, можно что- то себе подобрать. "Он бесплатный" - это уже стало мемом. Уроков полно. Но скорее всего в подходящей для Вас версии не будет привязки точек, ребер и т.п., а это очень упрощает проектирование. По ресурсам, Блендер запустится на калькуляторе ))). Вам рендерить не нужно. Но я все равно послушал бы людей, которые советуют не просто 3D, а 3D с уклоном под Ваши задачи.

З.Ы. А вообще попробуйте Блендер, скачайте версию, которую устанавливать не нужно, распакуете и посмотрите что и как там.
По Блендеру можете в личку спрашивать, но у меня не всегда есть возможность ответить.

Цитата (kikunak @ 13.08.2022 - 13:20)

Цитата (Равнодушный @ 13.08.2022 - 12:04) Есть сверла, которые высверливают квадратное! отверстие. Возможно есть и фрезы, которые работают подобным образом Есть. Называется долбежный станок. На фото мой, только сейчас большой размер стоит. Куплен уже после домика, так что домик делался стамеской.

О, поверматик. Не тяжело в коворкинг возить такое чудо?

Домик - огонь, но я бы не стал. Меня хватило один раз на игрушечную кроватку для куклы дочери. Слишком муторно, ибо всё очень мелкое.

PS. Для моделирования предлагаю освоить sketchUp. Когда основные приёмы освоишь - всё делается очень и очень быстро.

Цитата (denruspb @ 14.08.2022 - 10:42)

О, поверматик. Не тяжело в коворкинг возить такое чудо?  Домик - огонь, но я бы не стал. Меня хватило один раз на игрушечную кроватку для куклы дочери. Слишком муторно, ибо всё очень мелкое. PS. Для моделирования предлагаю освоить sketchUp. Когда основные приёмы освоишь - всё делается очень и очень быстро.

Привет!
Я ж там ячейку снимаю 11 м2, там и стоит на верстаке.

Какую версию скетчапа советуешь для дохлого компа?


Касательно муторности. Я сам не ожидал. Шип-паз - оказалось самым меньшим гемором. Самая жесть - это замки оконных блоков, я даже типа технологической карты себе писал, чтобы ничего не забыть и не перепутать. А самая тонкая операция - это замки оконных рам и дверей, конструктивно все просто, но пришлось городить кондуктор для подачи на циркулярный диск.
Это сообщение отредактировал kikunak - 14 авг 2022 в 10:53

Цитата (kikunak @ 14.08.2022 - 11:45)

Какую версию скетчапа советуешь для дохлого компа?

Online. Она бесплатная и для дохлого компа в самый раз.
Если понравится, то можно купить. Я вот до сих пор online проектирую, функционала бесплатного хватает, на диск для резервирования выгрузить тоже можно.

Цитата (denruspb @ 14.08.2022 - 10:49)

Цитата (kikunak @ 14.08.2022 - 11:45) Какую версию скетчапа советуешь для дохлого компа? Online. Она бесплатная и для дохлого компа в самый раз. Если понравится, то можно купить. Я вот до сих пор online проектирую, функционала бесплатного хватает, на диск для резервирования выгрузить тоже можно.

Вот у меня даже онлайн еле ворочается. Я на удалёнке, поэтому стол занят рабочим компом, так что мой хороший комп уже много лет стоит в квартире у мамы.

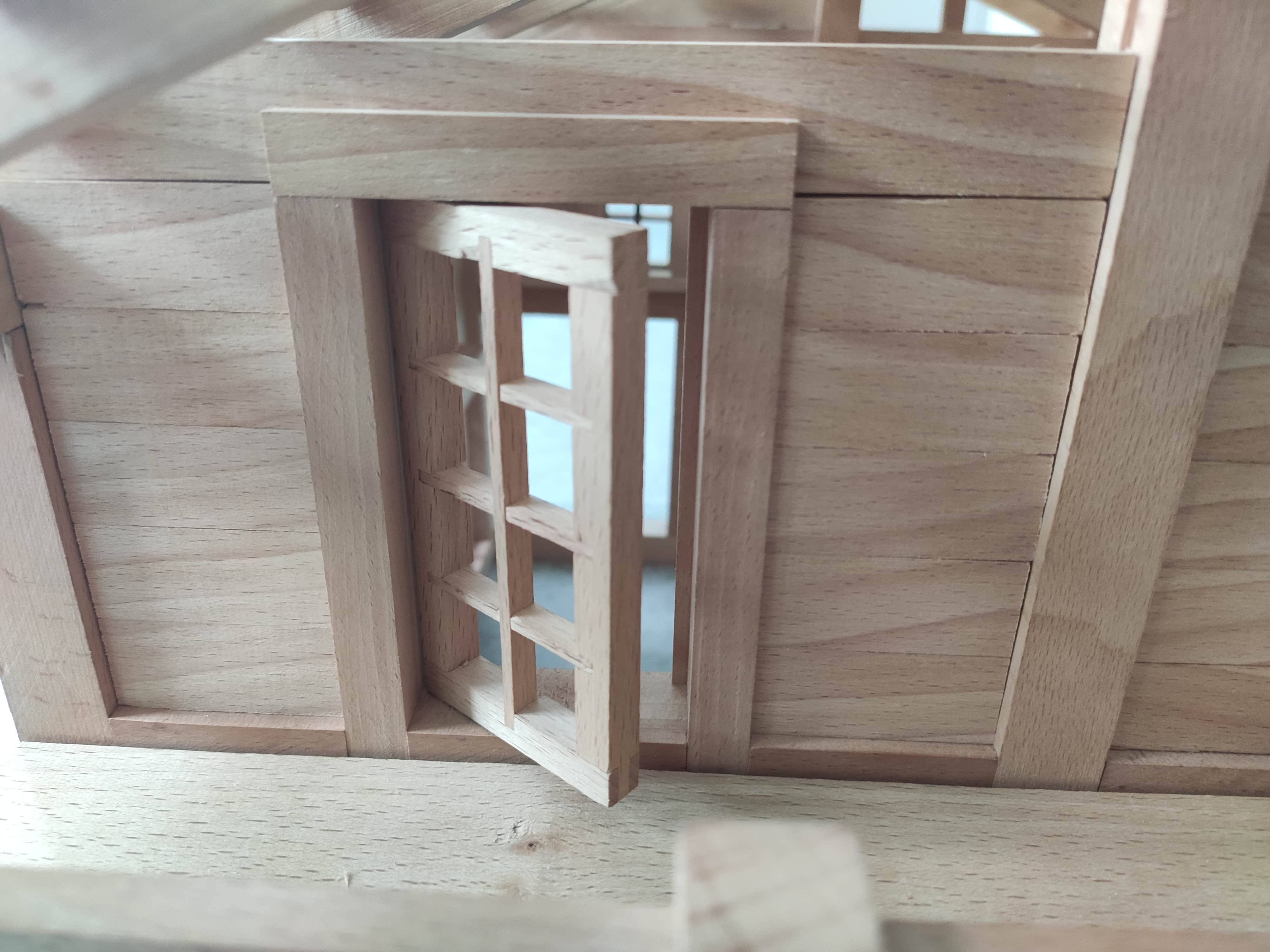

Коробки балконной двери крови выпили больше всех, обрати внимание, они с притвором, уже не помню как крепятся, а замыкаются верхней "доской" заплота.

Кстати, обратил внимание, что за дурь обвинение в "блоггерстве"? Фотки на троечку, не выше, фоткал на телефон.


Это сообщение отредактировал kikunak - 14 авг 2022 в 11:56
