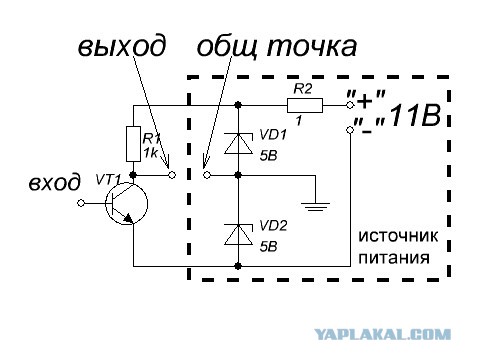

Вот картиночка, три случая.
1) На вход ничего не подано, транзистор закрыт, падение напряжения на выходе относительно эмиттера составит 10В, относительно общей точки +5В, во неожиданность!!!
2) На входе напряжение 1В транзистор полностью открыт, падение напряжения на выходе относительно эмиттера составит 0В, относительно общей точки -5В, ещё неожиданней.
3) На входе напряжение +0,3 В, транзистор загнан в режим класса "А", падение напряжения на выходе относительно эмиттера +5В, относительно общей точки -0В, ваще неожиданность.
Это даже на старинной элементной базе заработает, а сейчас в век нанотехнологий, проблем меньше, наверняка можно что-нибудь поинтереснее придумать, только на х*й никому ничего не надо.
