Цитата (Kotnikita @ 23.06.2013 - 12:32)

А точность позиционирования какая? Сотку держит?)
А дискретность перемещений?
А программы на чём пишешь?
А софт - лицензионнай?

1. Точность 5 соток или точнее. Станок собран в натяг, люфтов нет. Точно не мерял, но еслиб точность была бы хуже - то на платке это явно было бы видно.
2. Болты с шагом 4мм, у мотора 200 шагов на оборот, режим микрошага 1/16. И того 0.00125 мм. Хотя реально из за кривизны моторов правильнее считать что сотка.
3. Уже писал - MasterCam
4. Ая яй какие вопросы задаёшь

Добавлено в 13:13

Цитата (Ra3eN @ 23.06.2013 - 14:01)

это просто охуенно!!
ТС, когда апгрейдил каретку Z, зачем фрезу отправлял в начало, когда можно было на обратном пути тоже обрабатывать?
или дело в попутном/встречном фрезеровании? вращение инструмента только в одну сторону?

Дада, чтоб шло в одну сторону. Так как станок фанерный, то есть небольшое отклонение фрезы под нагрузкой. Если туда-сюда то поверхность кривовата получалась.

Добавлено в 13:17

Цитата (volidol @ 23.06.2013 - 13:07)

С контроллера.

Чтото меня смущает твой контроллер....

Нет развязки с лпт портом, один проц - микрошага нет? Я пробовал в один проц засунуть 3 мотора, не очень вышло...

[^]

volidol

23.06.2013 - 13:33

Статус: Offline

Ярила

Регистрация: 23.03.12
Сообщений: 1287

Цитата

Нет развязки с лпт портом, один проц - микрошага нет? Я пробовал в один проц засунуть 3 мотора, не очень вышло...

Контроллер собран hCNC3+ step/dir с аппаратным ШИМ'мом, развязка там не нужна, потому как управляет этим делом 16 мега. Порты меги защищены встроенными в полевики диодами + резисторами на 75Ом.
Собсно только от полевиков зависит мощность подключаемого ШД. Сейчас там полевики на 15 ампер стоят.
Ах да забыл, режимы работы

1\1
1\4
1\8
И там что-то связанное с тем когда три обмотки работают одна отдыхает
+ ко всему, на той неделе был посвящен раскурочиванию старого копировального аппарата, я оттуда движков "120кг\см" натырил тысяч на 30 )

Это сообщение отредактировал volidol - 23.06.2013 - 13:41

[^]

sopranoxxx	23.06.2013 - 13:41 [ показать ] 0
Статус: Offline Юморист Регистрация: 27.06.09 Сообщений: 458	ZELEN!
	[^]

blo	23.06.2013 - 13:45 [ показать ] 0
Статус: Offline Ярила Регистрация: 10.10.12 Сообщений: 2927	Мужики, давно уж самоделками не занимаюсь, все как то готовые решения довожу до ума. Поэтому вопрос: мы в том же институте обходились без фоторезиста, печатали на глянцевой бумаге на лазернике разводку платы, затем тонер переносили на плату и травили. Если кто применял оба метода, дайте сравнение пожалуста как практики (теоретиков прошу покурить в сторонке)
	[^]

FlashBack123

23.06.2013 - 13:49

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (volidol @ 23.06.2013 - 14:33)

Цитата

Нет развязки с лпт портом, один проц - микрошага нет? Я пробовал в один проц засунуть 3 мотора, не очень вышло...

Ну там развязка нужна из за того, что есть высоковольтный БП, низковольтный + БП от компа - не самая хорошая комбинация.
У меня полная развязка оптронами. Муторновато конечно, но спокойно...

На счёт контроля 3-х осей одним камнем спорить не буду, в 8-ми битник не поместилось полноценно, сделал отдельно. За основу взял с сайта http://robozone.su/cnc-home/50-mikroshagov...gatelja-na.html и написал свою прошивку с шагом от 1/1 до 1/32. Можно было и мельче - да смысла нет. Естественно с контролем тока фаз, синусоидальным изменением тока, с пониженным током удержания на ХХ и.т.д.

Вот фото прототипа есть, боевые образцы покрасивее вышли, просто фотки нет под рукой

[^]

volidol	23.06.2013 - 13:50 [ показать ] 1
Статус: Offline Ярила Регистрация: 23.03.12 Сообщений: 1287	blo при надроченности рук и утюга, то ЛУТ получается не хуже фоторезиста. + сейчас появилась в продаже специальная бумага для рекламных аппликаций. С нее переводится рисунок очень добротно + не оставляет за собой пленки как это делает глянцевый Lomond. Та бумага для кстати тоже от ломонда Это сообщение отредактировал volidol - 23.06.2013 - 13:50
	[^]

FlashBack123

23.06.2013 - 13:51

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (blo @ 23.06.2013 - 14:45)

Мужики, давно уж самоделками не занимаюсь, все как то готовые решения довожу до ума. Поэтому вопрос: мы в том же институте обходились без фоторезиста, печатали на глянцевой бумаге на лазернике разводку платы, затем тонер переносили на плату и травили. Если кто применял оба метода, дайте сравнение пожалуста как практики (теоретиков прошу покурить в сторонке)

В кратце это называется ЛУТ (лазерно-утюжная технология).

ЛУТ лучше тем, что не нужны химикаты.
Из недостатков - часто тонер отлетает. Так же дефформируется при перегреве и.т.д.

Фоторезист лучше тем, что точность и качество лучше. Но нужен сам фоторезист, лампы и каустическая соль. Ну и тёмная комната :D

[^]

volidol

23.06.2013 - 13:56

Статус: Offline

Ярила

Регистрация: 23.03.12
Сообщений: 1287

FlashBack123

Цитата

Опторазвязку еще подбирать надо, там суть в том, что она может быть медленная.

Еще некоторые лпт порты, работают в режиме подтяжки. Тобишь они не лог уровень выдают, а требуют подтянутых сигналов на стороне устройства. От того, у меня этот контроллер на ноуте не заработал. Хотя отлично пашет от ББ.

По поводу самого контроллера, - не я его разрабатывал, а просто переразвел, с учетом SMD компонентов которые были у меня в столе.

[^]

FlashBack123	23.06.2013 - 13:58 [ показать ] 2

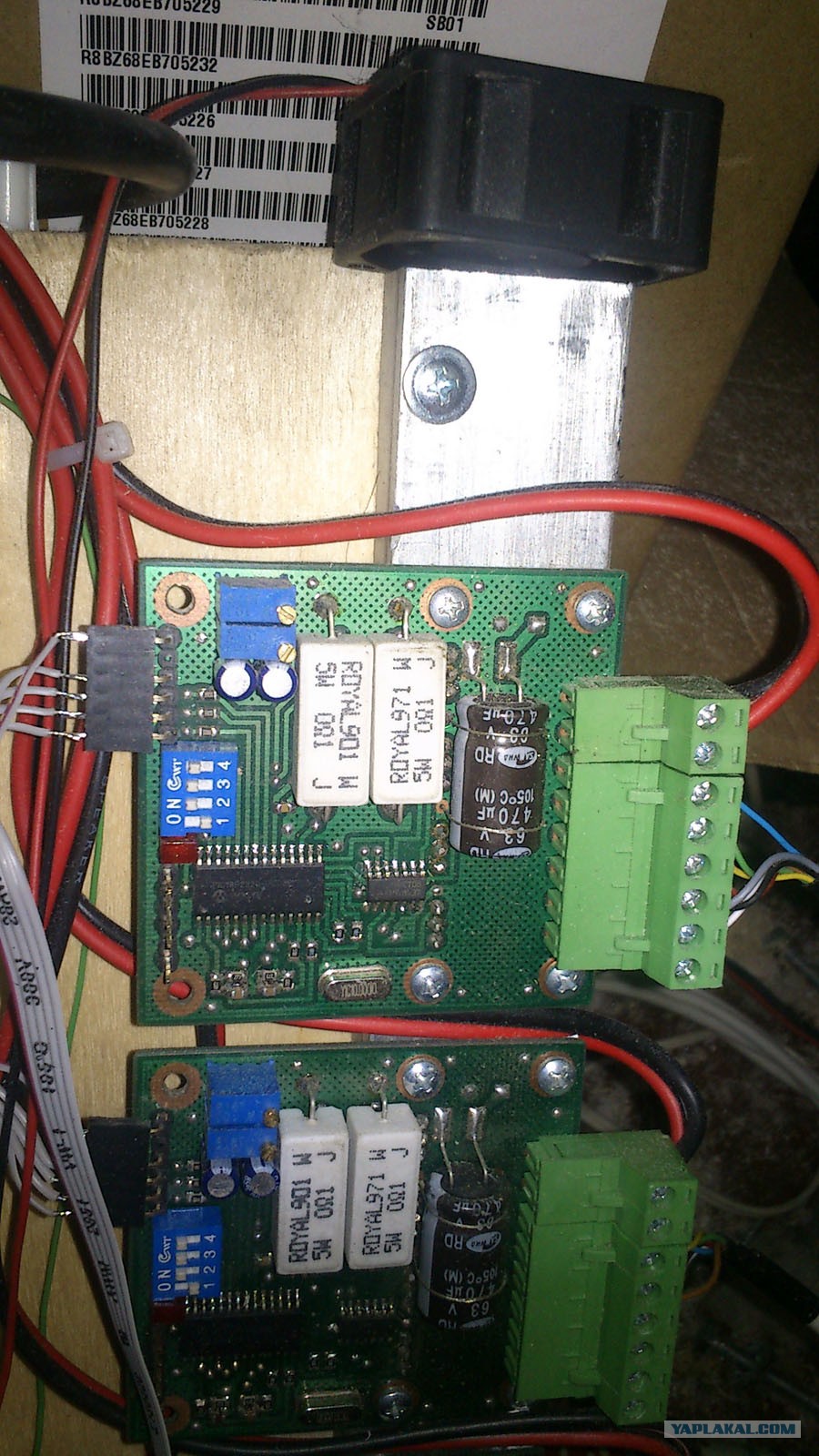

Статус: Offline Хохмач Регистрация: 28.04.12 Сообщений: 724	Вот блок управления станком:
	[^]

FlashBack123	23.06.2013 - 13:58 [ показать ] 1

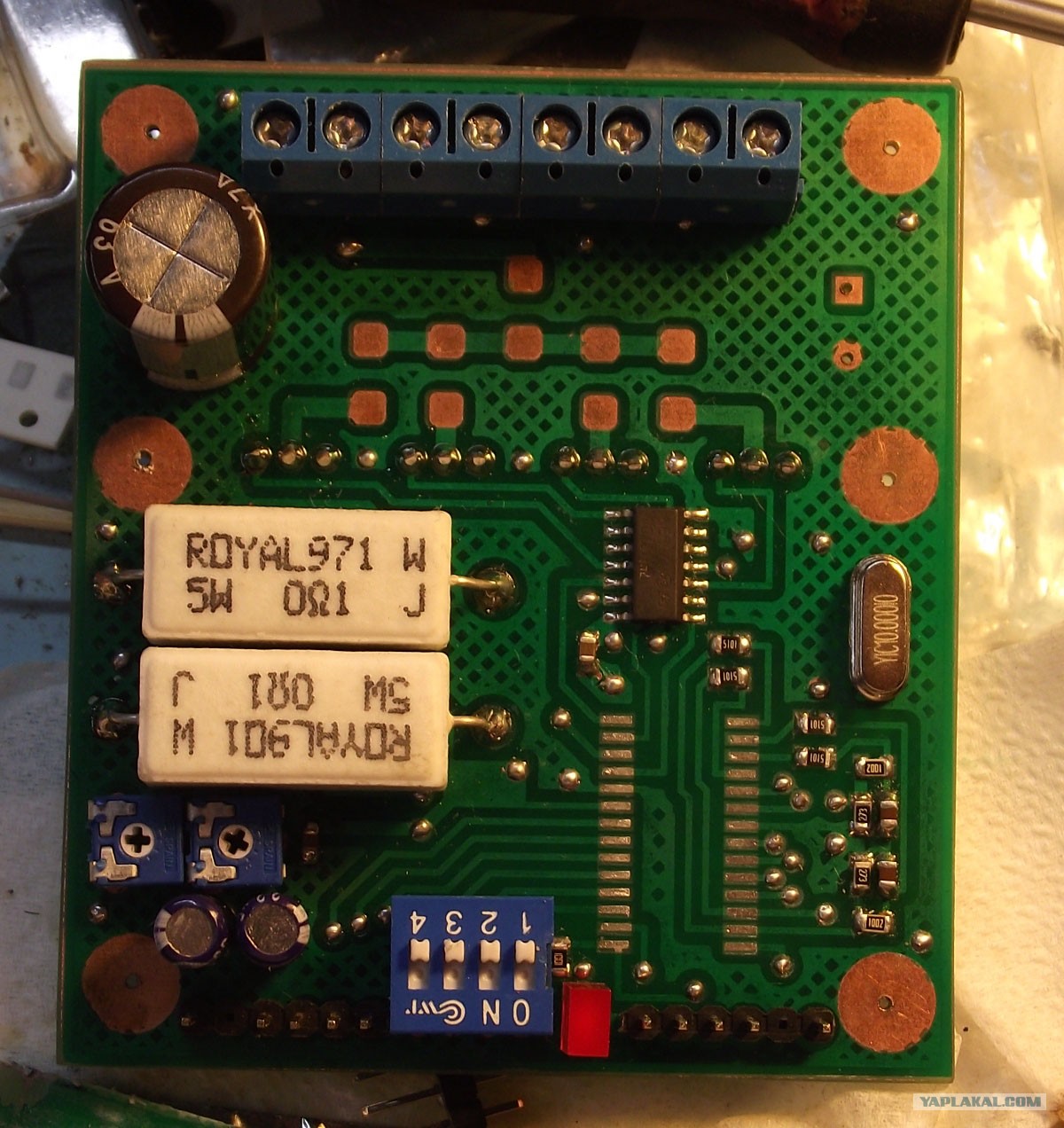

Статус: Offline Хохмач Регистрация: 28.04.12 Сообщений: 724	Плата драйвера ШД
	[^]

FlashBack123	23.06.2013 - 13:59 [ показать ] 1
Статус: Offline Хохмач Регистрация: 28.04.12 Сообщений: 724	Ну и интерфейсная плата
	[^]

FlashBack123

23.06.2013 - 14:01

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (volidol @ 23.06.2013 - 14:56)

FlashBack123

Цитата

Ну оптроны подбираются легко, по ДШ.

А разница в лпт портах учтена естественно. Тут на фото у меня не видно, но сдази платы есть и подтяжка, и ключи. Питание для оптронов со стороны компа получается через развязанный DC-DC.

[^]

volidol

23.06.2013 - 14:06

Статус: Offline

Ярила

Регистрация: 23.03.12
Сообщений: 1287

FlashBack123

Цитата

Ну оптроны подбираются легко, по ДШ.А разница в лпт портах учтена естественно. Тут на фото у меня не видно, но сдази платы есть и подтяжка, и ключи. Питание для оптронов со стороны компа получается через развязанный DC-DC.

Это хорошо! Я пошел по чуть более опасному и легкому пути) Благо запчастей там где я работаю, запчастей валом.
Ах, да, движки у тебя ДШИ-200-2? и включены по биполярной схеме? у меня же униполярное соединение.

[^]

FlashBack123

23.06.2013 - 14:10

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (volidol @ 23.06.2013 - 15:06)

FlashBack123
Ах, да, движки у тебя ДШИ-200-2? и включены по биполярной схеме? у меня же униполярное соединение.

У меня так же униполярное. Поленился биполярные драйверы делать :D

[^]

vistador

23.06.2013 - 14:16

Статус: Offline

Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 6854

Цитата (FlashBack123 @ 23.06.2013 - 13:51)

Фоторезист лучше тем, что точность и качество лучше. Но нужен сам фоторезист, лампы и каустическая соль. Ну и тёмная комната :D

Извини , что спрашиваю глупые вопросы.. просто давно засматриваюсь на фоторезист.
А почему нужна темная комната?? Ведь речь идет об УФ ??
или обычны й свет тоже влияет??

[^]

SerD	23.06.2013 - 14:19 [ показать ] 1
Статус: Offline Приколист Регистрация: 12.03.13 Сообщений: 312	Как-будто в Сколково на экскурсию съездил :)
	[^]

FlashBack123

23.06.2013 - 14:24

Статус: Offline

Хохмач

Регистрация: 28.04.12
Сообщений: 724

Цитата (vistador @ 23.06.2013 - 15:16)

Цитата (FlashBack123 @ 23.06.2013 - 13:51)

Свет от солнца либо от люминисцентных ламп могут подзасветить фоторезист.

При работе с фоторезистом лучше пользоваться освещением обычной лампы накаливания.

[^]

vistador

23.06.2013 - 14:29

Статус: Offline

Отец русского телевизора

Регистрация: 28.06.09
Сообщений: 6854

Цитата (FlashBack123 @ 23.06.2013 - 14:24)

ясно.. спасибо..
попробую заказать фоторезист и соду у кетайцев на ебее...
Вот только очкую, как бы норвежские таможенники не подумали, что это в пакетике наркота.( на соду ).Они могут.. Они и так почти все мои посылки оттуда вскрывают... Если в пупырчатом пакете всего пара микросхем крошечных- они придурки думают, что наверное наркота ...

Это сообщение отредактировал vistador - 23.06.2013 - 14:30

[^]

Чолевек	23.06.2013 - 14:30 [ показать ] 0
Статус: Offline Весельчак Регистрация: 2.05.13 Сообщений: 170	Блииииииииииииин! Хочу (мечтаю) собрать ЧПУ из дремеля. Для начала гравировать попробовать. Да никак все руки не доходят. Автор маладца!
	[^]

Bona25	23.06.2013 - 14:42 [ показать ] 0
Статус: Offline Ярила Регистрация: 19.06.09 Сообщений: 12117	Ды тут одни "маньяки" своего дела. Завидую рукастым.
	[^]

AAnisimov	23.06.2013 - 14:50 [ показать ] 0
Статус: Offline Юморист Регистрация: 18.02.13 Сообщений: 486	Зеленуха! Где инфу брал? Схемы, прошивки контроллеров, софт и т.п.
	[^]

ICA	23.06.2013 - 14:58 [ показать ] 0
Статус: Online Тут должен быть статус Регистрация: 2.03.13 Сообщений: 2521	Отличный станок! Тоже думал о таком. Мне только для плат. Сейчас пытаюсь совместить матричный принтер с электроискровым методом обработки. Может кто пробовал? Отзеленил!
	[^]

ODIN	23.06.2013 - 15:01 [ показать ] 0
Статус: Offline Юморист Регистрация: 12.01.07 Сообщений: 407	кулибин ! Зелёнка
	[^]

Тень411	23.06.2013 - 15:19 [ показать ] 0
Статус: Offline Приколист Регистрация: 18.11.12 Сообщений: 208	Таким как ты место в научных институтах, или как минимум на профессорском окладе работать и людей учить. Снимаю шляпу и кланяюсь.
	[^]

michaelsl	23.06.2013 - 15:27 [ показать ] 1
Статус: Offline Шутник Регистрация: 23.06.13 Сообщений: 1	Я думаю некоторым были бы интересны подробности по станку. Был бы признателен если бы выложили список по швп и линейным направляющим. Ну и мб даже ссылка на продавца была бы тоже полезна.
	[^]
