После сборки доработать напильником

Вид сзади

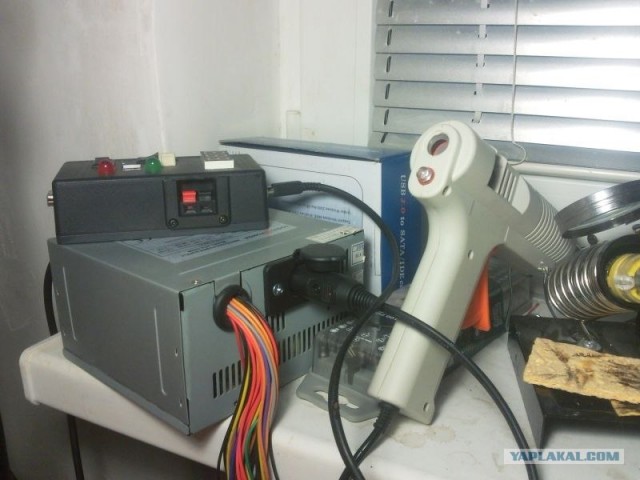

Было это. Оно мне не подходит.

Это сообщение отредактировал Maloi1588 - 3.12.2012 - 00:37

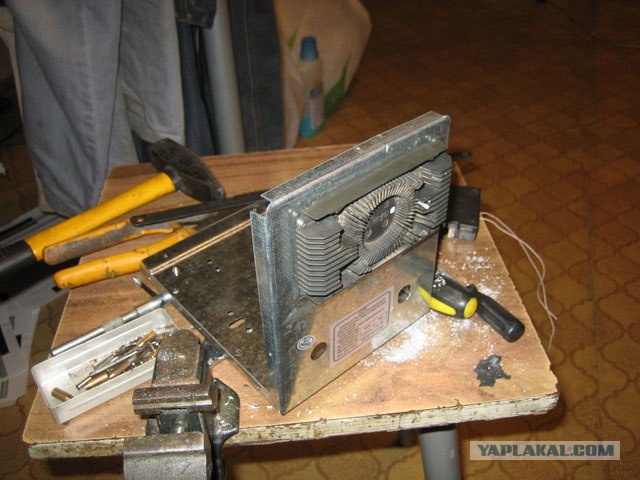

Станет это. Оно раньше стояло в корпусе от спутникового декодера НТВ+ или чаго-то подобного.

Это сообщение отредактировал Maloi1588 - 3.12.2012 - 00:33

Размещаем новый кишечник внутри. кста размеры идеально подошли.))
Главное гальванически развязать питание индикации. Для этого я ее подключил к дежурке через DC-DC преобразователь вход от 9-36 вольт, выход 5в 1.2А (тот самый черный кубик на верхней плате по центру.). Эта ДСшка не имеет гальванической связи с входом.

Это сообщение отредактировал Maloi1588 - 3.12.2012 - 00:36

А-а-а-а, ржу! Как точно и ёмко!!!

Теперь можно с легкостью запитать что нить довольно мощное, зарядить автомобильный аккум и пр. Довольно сложный этап был с наладкой переделанного БП от компа, а именно переделка под стабильную регулировку тока и подборе фильтров. (в очень большом кол-ве таких комповых БП стоят управляющие ШИМ TL 494, у них есть 2 входа усилителя ошибки. В штатном варианте задействован только один, он корректирует напругу. А 2й канал мы "активируем" под коррекцию тока. )

Это сообщение отредактировал Maloi1588 - 3.12.2012 - 00:12

А вот в детстве ломал из любопытства стабилизатор "Таврия" для телевизора, так в нем оба трансформатора (хотя, тороидальный, то, наверное, был дроссель) были намотаны алюминиевой проволокой, заботливо покрашенной в медный цвет, но, мне кажется, не с целью закосить под медь, а с целью изоляции витков. Может в стабилизаторах как раз и предусмотрена алюминиевая намотка. Потом еще один стабилизатор "Украина" ухайдокал, но тот еще года 68, работал у бабушки совместно с телевизором "Огонек-2". Так, что характерно, что потроха идентичные и намотка алюминиевой проволокой. Кто знает, просветите.

Это сообщение отредактировал Neurosurgeon - 3.12.2012 - 00:56

Вот, кстати, нашел фотку "потрохов".

Для силового трансформатора "плевательно", из какого металла провод обмотки.
Но "на Меди" изолирующий лак держится всё-же лучше, меньше трескается на изгибах (адгезия сильнее).
Серебряные провода обладают лучшей проводимостью, но дороже. И Изоляция их не проще алюминиевых. (Ни разу не встречал Трансы с серебрянной обмоткой). Посеребренные ВЧ-волноводы да, видел.

И цвет Лака на меди и алюминии Разный!
"Покрасить под Медь" - "мне прям смешно"!

akmaks
Ты с кем сейчас разговаривал? Спрашивал я исключительно об алюминиевой намотке, а не о том, что ты ни разу не видел серебряных трансформаторов и на чем лучше держится лак.

Открою великую тайну, почти все трансформаторы для светильников на 12 и 24 вольта намотаны алюминием.

IvanTea
Спасибо огромное! Я даже фотки выложил тех девайсов. При чём тут светильники на 12 и 24 вольта????????? Или на моих фотках светильники?

Хороший вопрос
Я кинул сею мессагу в тему продолжения твоего сообщения.

Дело в том что "блоки питания", точнее трансформаторы, если ещё точнее белая коробочка(ибо по сути это трансформатор компаундом залитый) для всяких светильников: няшек потолочных, точечный свет, освещение бани, подвалов... список бесконечно можно продолжать. Они как раз, иногда так же сделаны(если подороже ), но в основном там голый алюминий

IvanTea
Хорошо, хрен с ними, теми светильниками. Выяснили. Так никто и не просветил: почему в тех старых советских стабилизаторах напряжения для еще ламповых черно-белых телевизоров, трансформаторы были мотаны алюминиевой проволокой? Это связано с особенностями проводимости алюминия, может каким-то коэффициентом расширения данного металла, меньшей теплопроводностью по сравнению с медью? Или, тупо, для облегчения веса всего девайса? Потому как одни металлические сердечники трансформаторов и конденсаторы весили охереть скока и медь еще значительно увеличила бы вес всего устройства. Ну я уже не знаю как еще спросить. Просьба не писать про светильники на 12 и 24 вольта и не получившие широкого распространения в быту серебряные трансформаторы ввиду их дороговизны.

Для тех у кого всётаки сдох транс , ищим бесперебойник и потрошим начинку.

У мну БП собран на базе транса от упса , 0-27В 10А !! Греется на большом токе и малом выходном напряжении -не подетски. Неспасает даже комутация обмоток по горячей части. Например 1,27В 10А на клемнике с включением компенсации проводов ( можно запустить проц!!) греют атмосферу на 300 ват.
Ща думаю сделать новое и красивое на резонансном БП , его громадный плюс -минимальная ёмкостная связь с сетью.

Добавлено в 07:46
Neurosurgeon
Эти стабы были резонансного типа на магнитных усилителях , если мотать медью то повышается добротность и требовалось подключать кучу весьма мощьных резисторов , шо есть дорого. А так экономия , и на резисторах и на меди.

Maloi1588- зачёт. У самого была мысль впихнуть БП от компа. Но он у меня именно для теста компов собран с выходом на прикуриватель для термопистолета и проверки автодевайсов типа переносной. Держи зелени коллега

Именно про дешевизну алюминия по сравнению с медью Вам и пытаются объяснить.
Дешевые трансформаторы для лампочек и серебряные провода - просто примеры.
Никакими преимуществами алюминиевая обмотка не обладает, кроме стоимости.

Большой минус этого БП - отсутствие токовой стабилизации.
Необходимая "вещь" при ремонте.

Добавлено в 10:51
Что за хрень в моем сообщении?

Это сообщение отредактировал ДЖОНик - 3.12.2012 - 10:52

Вот так бы сразу и сказал.
