zzzet

15.10.2012 - 00:52

Статус: Offline

пивной Фей

Регистрация: 15.12.06
Сообщений: 3637

Цитата

меня есть вентилятор напольный, у него вилка кетайщина сломалась после дергания ее вдоль стены (случайно). Я взял старый компьютерный шнур (толстенный) с здоровенным евроштепселем, вскрыл корпус вентиля, вырезал два проводка, и скрутил проводки тех же цветов с новым кабелем, заизолировав их в корпусе синей изолентой™. Работает норм. Жалко кабель земли некуда скрутить было, но вентель этого не предусматривал, да и розетка не заземлена. Это нормально? Или скрутки еще спаять надо было?

Если паять неохото то как вариант ,клемку

[^]

Supremeqw

15.10.2012 - 00:58

Статус: Offline

Балагур

Регистрация: 24.05.11
Сообщений: 959

Цитата (marychn1 @ 15.10.2012 - 01:51)

Интересная статья. Доходчиво написано. Сам не знал только про виброгасители.

Еще вопрос такой к знающим людям (я смотрю их много в теме =) ) - нарисуйте, пожалуйста, график зависимости напряжения на каждой фазе от времени. (напряжение между фазой и землёй)

U
^
| 1 фаза
|
0--------------1c--------------2c--> t
| 2 фаза
|
0--------------1c--------------2c--> t
| 3 фаза
|
0--------------1c--------------2c--> t
|

И еще, если по ВЛ не идет нулевой провод, то откуда он берется на распределительном узле, который отдает напряжение допустим в квартиру. Выше кто-то объяснил, но я так и не понял перечитав 3 раза ))

Пусть за меня это сделает Википедия

[^]

Sanach	15.10.2012 - 01:16 [ показать ] 0
Статус: Offline Весельчак Регистрация: 23.04.08 Сообщений: 114	ТС спасибо за труд!познавательно,понятно,высший класс!Я НАПРЯЖЕНИЯ НЕ БОЮСЬ-Я ЕГО УВАЖАЮ!!!
	[^]

Liquidus	15.10.2012 - 01:20 [ показать ] 0
Статус: Offline Приколист Регистрация: 26.11.08 Сообщений: 358	вот так, век живи - век учись, а дураком помрешь) Узнал много нового, читается легко и понятно) Спасибо!
	[^]

Artyom0302	15.10.2012 - 01:24 [ показать ] 1
Статус: Offline Шутник Регистрация: 26.09.12 Сообщений: 1	Спасибо,друг! я думал я электромонтажник высокого уровня...
	[^]

Corkhan	15.10.2012 - 02:23 [ показать ] 0
Статус: Offline Шутник Регистрация: 11.09.12 Сообщений: 23	Автору огромное спасибо! Просто и понятно. Сам тружусь на угольной кочегарке (установленная мощностть 630 МВт).
	[^]

Ункасс

15.10.2012 - 02:45

Статус: Offline

Шутник

Регистрация: 13.10.12
Сообщений: 12

Цитата (marychn1 @ 15.10.2012 - 01:51)

Напряжение 6-10 кВ приходит на КТП (комплектная трансформаторная подстанция) или ТП (трансформаторная подстанция), где через высоковольтные ввода подсоединяются к силовому трансформатору все три фазы (А, В, С). В трансформаторе есть две группы обмоток: первичная и вторичная, так вот группа соединения вторичной обмотки и отвечает за то, будет этот нулевой провод или нет.

См. картинку: линейное напряжение (т.е. напряжение между фазой А и фазой С) равно 380В, а фазное (т.е. между фазой А и N) равно 220В. Напряжение в точке N равно 0, ее еще называют нейтралью трансформатора. Так вот в дом или квартиру как раз и заходят два провода: один с любой из фаз, а другой с нейтралью и получается в квартире 220В.

Это сообщение отредактировал Ункасс - 15.10.2012 - 02:46

[^]

semero	15.10.2012 - 05:34 [ показать ] 0
Статус: Offline Шутник Регистрация: 14.10.12 Сообщений: 23	Действительно занимательно и познавательно! Спасибо.
	[^]

DAFNA777	15.10.2012 - 05:59 [ показать ] 1
Статус: Offline Ярила Регистрация: 30.04.10 Сообщений: 4213	а насколько вредно линии эл передач для человечьего и вообще живого организма?,есть ли санитарные нормы их допустимой удаленности от жилых строений.. и соблюд-ся ли они у нас по факту..?
	[^]

Rigorek

15.10.2012 - 06:33

Статус: Offline

Приколист

Регистрация: 1.04.11
Сообщений: 299

Цитата (mementomore @ 15.10.2012 - 00:14)

Цитата (NordlineOst @ 14.10.2012 - 23:07)

Цитата (mementomore @ 15.10.2012 - 00:38)

Вот те же КУ-10Ц только на другой шахте

Осциллограф FLUKE?

Он самый, анализатор качества напряжения FLUKE 435

А у нас Prova. Тайваньская хрень за 2000 баксов, а в комплекте идет не с аккумуляторами а с батарейками. В итоге к ячейке тоже такую переноску нужно тянуть.

Добавлено в 06:37

Цитата (Sanach @ 15.10.2012 - 01:16)

ТС спасибо за труд!познавательно,понятно,высший класс!Я НАПРЯЖЕНИЯ НЕ БОЮСЬ-Я ЕГО УВАЖАЮ!!!

Я его уважал пока не сгорел, а теперь все таки боюсь.

[^]

everkey	15.10.2012 - 07:15 [ показать ] 9
Статус: Offline Бодрый ЯПовец Регистрация: 5.08.09 Сообщений: 2108	как бы мне в гараж 380 подвести...
	[^]

DvaSna	15.10.2012 - 07:53 [ показать ] 4
Статус: Offline Весельчак Регистрация: 3.08.09 Сообщений: 186	С интересом почитал, хоть и ничего нового не узнал. Просто и доходчиво написано, чтоб бяло понятно среднестатистическому ЯПовцу)) Сам закончил факультет энергетики, работаю в группе компаний являющейся производителем низковольтного оборудованияя (СОПТ, СН) для объектов генерации и распределения. За последние 2 года побывал на 5 ГЭС, 6 ТЭЦ/ГРЭС, порядка 15 ПС (на территории Урала, Сибири и Дальнего востока), хоть и работаю коммерческим специалистом. Энергетик не профессия, энергетик - это призвание! Моё уважение!!!
	[^]

Bashka	15.10.2012 - 08:15 [ показать ] 4
Статус: Offline Ярила Регистрация: 2.11.04 Сообщений: 1355	Скоро у студентов в дипломах в списке использованнй литературы будет http ссылка на ЯП
	[^]

Ункасс

15.10.2012 - 08:17

Статус: Offline

Шутник

Регистрация: 13.10.12
Сообщений: 12

Цитата (zzzet @ 15.10.2012 - 01:52)

Цитата

Если паять неохото то как вариант ,клемку

можно и не паять, нужно просто тугую скрутку сделать, для вентилятора этого будет достаточно, так как нагрузка (ток) на него идет небольшая, главное аллюминиевую жилу не скручивать с медной, иначе место скрутки быстро окислится и будет сильно греться.

Это сообщение отредактировал Ункасс - 15.10.2012 - 08:18

[^]

Andrushenka	15.10.2012 - 08:19 [ показать ] 0
Статус: Offline Балагур Регистрация: 13.09.12 Сообщений: 949	Спасибо ТС! Всё наглядно и понятно!
	[^]

killerlook

15.10.2012 - 08:24

Статус: Offline

Ералашка

Регистрация: 27.07.10
Сообщений: 217

Спасибо за интересный материал) хоть ничего нового и не узнал, но за труд +
и главное, ЯПовцы оценили!)

Цитата

Обратите внимание, что в реальности на подстанцию приходит не одна линия более высокого напряжения, а несколько, причём вся энергосистема зависит не от одной электростанции, а сразу от нескольких, и, таким образом, является надёжной - в случае выхода из строя одной из линий или даже целой электростанции, энергоснабжение потребителей не прекратится.

Поддерживает энергосистему в синхронизме, обеспечивает качество электроэнергии (да, есть такое понятие) и параллельную работу с энергосистемами др стран Системный Оператор Единой Энергетической Системы (там еще кучу можно перечислить функций). или по-старому: Центральное Диспетчерское Управление

скрытая реклама моей конторы

Это сообщение отредактировал killerlook - 15.10.2012 - 08:26

[^]

nailek

15.10.2012 - 08:31

Статус: Offline

Ярила

Регистрация: 9.03.11
Сообщений: 1021

Цитата (NordlineOst @ 15.10.2012 - 00:07)

Цитата (vistador @ 15.10.2012 - 00:09)

вообще мне у них понравилось.. чисто и цивильно как блять в планетарии©
У нас такого не было

кабели уходят вниз на первый этаж, где они лежат открытые и аккуратно уложены ... то есть целый этаж , где на полу уложены медные кабели.. ( А у нас в кабельном канале в грязи где то валялись и по ним бегали крысы размером с котов а потом они попадали между шинами, где их хуярило током, возникал высоковольтный пробой.. и вся подстанция отключалась.... - один раз сам рукаме вытаскивал пасюка)

фотки кликабельны... можно увеличить.. правда суперкачества один хрен не будет.. фотал я мобилом

Я работал на одну частную конторку. ТПушки и дизеля на 6Кв. Лично драил 6 ТП. Два дня подряд. Был как цементно - пыльный голем.

Потом же и красили. С полмесяца. Там где за эксплуатацией бдят то чисто как в хирургии. А вот если за монтажниками не убрали то да, дерьмищще по колено. Эти гады даже бумажную изоляцию от кабеля не вынесли. Ага ее там было с полкуба, мы ее потом из потайных углов кабельной шахты и техподвала вытягивали.
По причине ХЗ за два года встали только раз и в ночи.

Теме - огурцов.

Добавлено в 00:10

Цитата (mementomore @ 15.10.2012 - 00:38)

Вот те же КУ-10Ц только на другой шахте

Осциллограф FLUKE?

так монтажники обрезки меди шелушат а бумажки засовывают в вышеописанные места,медь сдают

Добавлено в 08:36
А еще есть экспериментальная ЛЭП 400 кВ постоянного тока Волгоград-Донбасс,там два провода висит всего ,+ -...и вроде 1150 кВ переменка тоже есть

[^]

nailek

15.10.2012 - 08:39

Статус: Offline

Ярила

Регистрация: 9.03.11
Сообщений: 1021

Цитата (Ункасс @ 15.10.2012 - 08:17)

Цитата (zzzet @ 15.10.2012 - 01:52)

Цитата

Если паять неохото то как вариант ,клемку

Земляная жила обычно не применяется если корпус изделия пластмассовый..

[^]

nt60	15.10.2012 - 09:35 [ показать ] 0

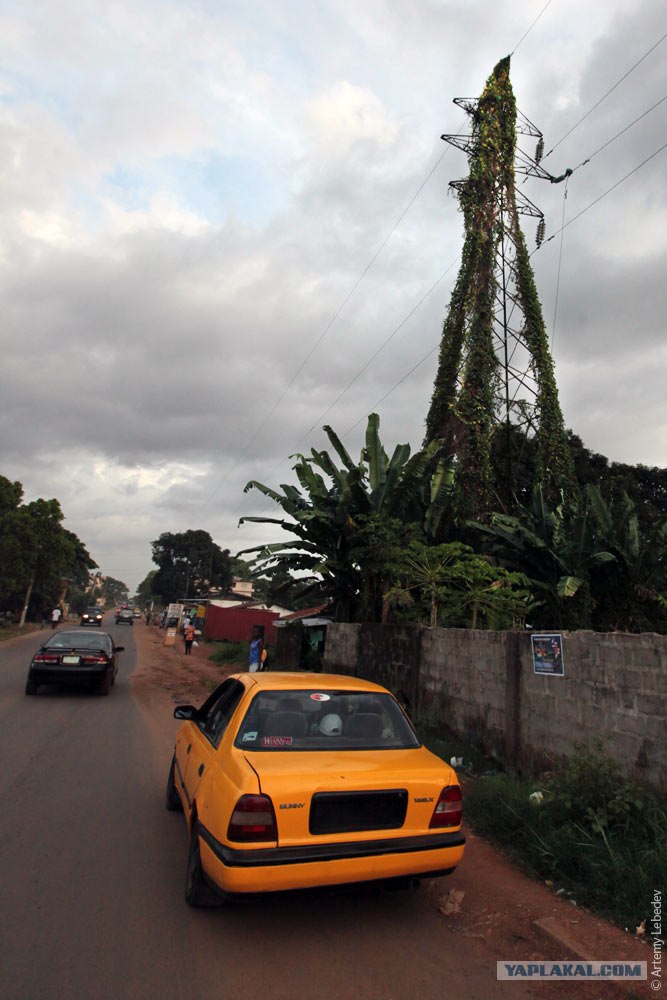

Статус: Offline Ярила Регистрация: 2.05.12 Сообщений: 2080	Африканская ЛЭП:
	[^]

levati

15.10.2012 - 09:53

Статус: Offline

Шутник

Регистрация: 15.10.12
Сообщений: 1

Цитата (Burgen @ 14.10.2012 - 19:45)

Цитата (MildSeven @ 14.10.2012 - 20:36)

Теме зелень....ТС а это что за хрень висит? часто вижу на ЛЭП

Реакторы или индуктивные катушки без стальных сердечников (с постоянным индуктивным сопротивлением) устанавливаются между секциями сборных шин, на отходящих линиях питания потребителей или собственных нужд для ограничения токов короткого замыкания и увеличения остаточного напряжения на шинах источника питания при коротких замыканиях. объяснил?

А вот и мимо.
Эти катушки - высокочастотные заградительные фильтры.
По проводам линий электропередач кроме самой электроэнергии передают и другие сигналы (удалённое управление автоматикой выключателей, измерения параметров сети, а иногда даже телефонная связь).
Для этого применяют высокую частоту, а чтобы она не "просочилась" в силовое оборудование подстанции ставят вот такие "корзины".

Так что не объяснили, а только запутали.
Привет с высоковольтной подстанции

[^]

Killbot	15.10.2012 - 09:58 [ показать ] 0
Статус: Offline Весельчак Регистрация: 4.12.09 Сообщений: 162	DAFNA777 Вот тебе полная информация для размышлений (все нормы по безопасности человека). http://www.tehbez.ru/Docum/DocumList_DocumFolderID_28.html Это сообщение отредактировал Killbot - 15.10.2012 - 09:59
	[^]

qrz	15.10.2012 - 09:59 [ показать ] 2
Статус: Offline Приколист Регистрация: 15.11.10 Сообщений: 232	а вот родной Запорожский трансформатор, трудится уже не первое десятилетие теперь уже за кордоном (какгрится угадай страну по фото :-D ) обратите внимание на самодельную систему охлаждения по центру
	[^]

Zerstorer

15.10.2012 - 10:33

Статус: Offline

Весельчак

Регистрация: 2.02.12
Сообщений: 104

Цитата (nailek @ 15.10.2012 - 07:39)

Земляная жила обычно не применяется если корпус изделия пластмассовый..

Есть 2 категории умников, которым это не докажешь - пожарники и охрана труда. Подключали оборудование новое, на нем значек двойной изоляции, и крепление для заземления не предусмотрено. С подачи этих обезьян пришлось засверливать корпус и приделывать болтик для видимого заземления.

Это сообщение отредактировал Zerstorer - 15.10.2012 - 10:34

[^]

VarSlayer	15.10.2012 - 10:52 [ показать ] 0
Статус: Offline Приколист Регистрация: 5.09.12 Сообщений: 385	Познавательно, всем спасибо!!!
	[^]

ОперацияЫ	15.10.2012 - 11:18 [ показать ] 0
Статус: Offline внештатный опер Регистрация: 3.06.08 Сообщений: 7504	познавтальный пост) спасибо)) а вот электрик 80 левела))
	[^]
