Ну, если по простому, то у Вас однофазный ввод, поэтому проблем, описанных мной не возникнет. Нов многоквартирных домах ввода трехфазные, как уже писАлось выше, от вторичных обмоток трансформатора, соединенных "звездой".

Или четырехпроводной схемой с тремя фазами и нулем. Фазовые напряжения распределяются по дому (однофазными потребителями) пропорционально их сопротивлению. Напряжение при этом балансируется нулевым проводом. В случае, когда ноль отгорает, происходит так называемый "перекос фаз". Те, кто проходил электротехнику наверняка помнят, как рисовали векторы фаз.

То есть происходит разбаланс фаз. И кому-то достанется 40 вольт, а кому-то все 350. И последствия очевидны.

Кстати, если у Вас на КТП отгорит нулевой провод, то и к Вам в дом могут прибежать те самые 350 Вольт. КТП-шка по сути, тот же трансформатор на вводе в многокварный дом.

Если хотите подробностей: погуглите "перекос фаз".

Кстати, в моем городе однажды именно это и произошло в одном старом доме. У людей погорела куча техники. Причем недешевой. Энергетики пытались все свалить на магнитные бури. Но на их беду и на счастье жильцов в доме жил грамотный мужик, который сразу понял причину беды. Вызвал комиссию и зафиксировал неисправность. После чего на судебном заседании и поимел энергетиков, которым пришлось выплачивать нехилую компенсацию.

Добавлено в 19:12
Ну и чтобы разбавить технические подробности, анекдот из жизни. Сдавала одна женщина на группу по электробезопасности. С электричеством она была сугубо на"Вы" и практически видела его только в лампочке, но по роду работы ей нужен был допуск.
Она была человек ответственный и добросовестно пылась прочесть ПТЭ и ПТБ, но после второй страницы ее клонило в сон.

И вот настал день проверки знаний. У дамы спросили, что такое шаговое напряжение. Она мучительно рылась в памяти и тут ВСПОМНИЛА!

Дословно ответ ее звучал так: "Напряжение шага - это напряжение, которое возникает между ног, если рядом есть оголенный конец".

С точки зрения женщины ответ безусловно верный...

Это сообщение отредактировал ВесельчакU - 15.10.2012 - 19:22

Опора У35-1+5, установленная в районе г. Печера (республика Коми)
делал мой клиент Егорыч.
(охуенный мужик)
фото с сайта http://azmk-ural.ru
кстати когда припер ему станок, у меня родилась дочка Мария

Это сообщение отредактировал eugene1980 - 15.10.2012 - 19:43

Нахуй заочку в институте, буду на ЯПе обучаться.

Про КИПиА будут новые темы?

Спасибо за рассказ (сам электромеханик, но с сетям не знаком). Класс!!!

МимоПроходил, если ноль (заземление нулевого вывода на трансформаторе) отгорит, ты получишь линейное напряжение в розетке, т.е. две фазы! Ну, почти... Чем больше нагрузка тем ближе к этому!

О! Атветили уже!



Это сообщение отредактировал Laich - 15.10.2012 - 20:22

Билин,начал читать пост и ДФЗ на одном из присоединей 110 отказало.Энергетики не расслабляйтесь,ведь скоро наш праздник и для кучи конец света.


Добавлено в 20:53

Фарфор не лопаеся и не падает и создаёт гемор для службы линий.


Добавлено в 21:09

Интересно,а автор имел опыт эксплуатации таких изоляторов?Хуже фарфора.Этой зимой 2 ВЛ-110 были полностью переведены на стекло(с полимеров).Спасибо линейщикам.Проблемы с этими линиями пропали.

да, интерессностей много на практике, вот к примеру как обслуживают высоковольтные линии электропередач под напряжением

Прикольные оперативные наименования.За такую роспись без премии весь ИТР остался в РЭСе на месяц.

сделай себе в огороде заземлитель и подключи к нему "0" провод как можно ближе к счетчику и тогда не страшны ни какие страшилки, больше 220 +/-10 % (по ГОСТу) никогда не будет, если конечно не упадет линия 6кВ на твою 220 (380) В

это с хера ли? 20 кВ - добро пожаловать, МРСК Северо-Запада, Комиэнерго, северные районы. Линии между населенными пунктами в аккурат 35-20-10 кВ. Вот 154 нет. 110-220

Прювейт, коллега! МРСК Волги!

Привет от МРСК Центра.

Заинтересовал момент о незаконных подключениях. Хотелось бы подробностей (с практическими советами)

Не только, еще в нем проложенную оптику используют для релейной защиты например для связи двух терминалов дифференциалной защиты.

Добавлено в 04:04

Не дифференцированная а дифференциальная защита, а во вторых эта защита не прошлый век, и она довольно хорошо используется. Фирма сименс делает защиты сипротек и продает за бешенные деньги, а ты говоришь прошлый век...

Добавлено в 04:15

Провода с ВЛ заходят на трансформатор в котором собрана первичная обмотка в треугольник а вторичная с которой идет на дома в звезду у которой из центра взят нулевой провод.

Добавлено в 04:17

Это будут 3 синусоиды сдвинутые по времени на 1/3 периода друг относительно друга.

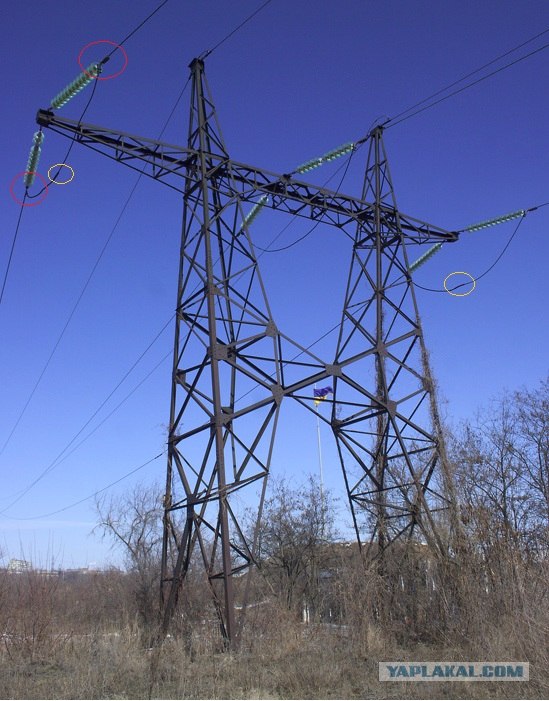

А меня вот конструкция подвесов заинтересовала (красным выделил). Неужели кабель зажат просто? Или там все хитрее и свисающий провод как-то используется, скажем, для компенсации температурного сжатия? А если просто кабель зажат, то с какой же силой, чтобы выдерживать вес самого кабеля плюс намерзающий лед плюс порывы ветра? такое пережимание самому кабелю не вредит?

И вот то что оранжевым выделено - это места сращивания кабеля? а как он соединяется? сварка или что?

Это сообщение отредактировал Rifff - 16.10.2012 - 08:18

Специальные прессуемые зажимы (есть ответвительные, есть соединительные) при определенном усилии болты просто срываются (шляпки) и получается очень красивый и аккуратненький узел

Добавлено в 10:06
вот так выглядит ответвительный вблизи

вот так

сижу в энергопроектном институте, проектирую парочку ПС 500кВ, и тут бах с япа узнаю что оказывается от ДЗЛ уже уходят! беда-печаль-угробленыемесяцыработы. оказуется нужно было у дежурных на пс уточнить какиеже типы РЗ в проекты закладывать!

Добавлено в 10:33

ну про сотни эшелонов вы загнули. и вообще что за мера такая "эшелон"? вот к примеру в 7км от моего дома Новочеркасская ГРЭС - потребляет 2 состава (~80 вагонов) в сутки. атестованая мощность 1680МВт если я правильно помню.

Не знаю как у Вас, но в ДФО принято считать уголь составами. Один состав 55 вагонов по ~69,7 тонны угля, итого ~3833,5 тонн. Энергоблок 200 МВт при номинальной электрической и тепловой нагрузке съедает до 1500 тонн в сутки. Естественно речь идет не о бурых углях, там расходы другие.

[b][i][u][s][nextnull][quote]

сижу в инжиниринговой компании, поставляю материалы на ПС и ВЛ, и и тут бах, статейка на Яппе про электроэнергетику!
Круто, давно пора было такое забацать! Всем поцикам из энергетики привет из Питера.


Rifff, есть куча вариантов зажимов: спиральные, клиновидные, прессуемые.

возможно оранжевым выделен соединительный шлейфовый зажим спирального типа

а мы вот такие ща опоры на Дальнем Востоке ставим)

Это сообщение отредактировал Ska - 19.10.2012 - 14:18

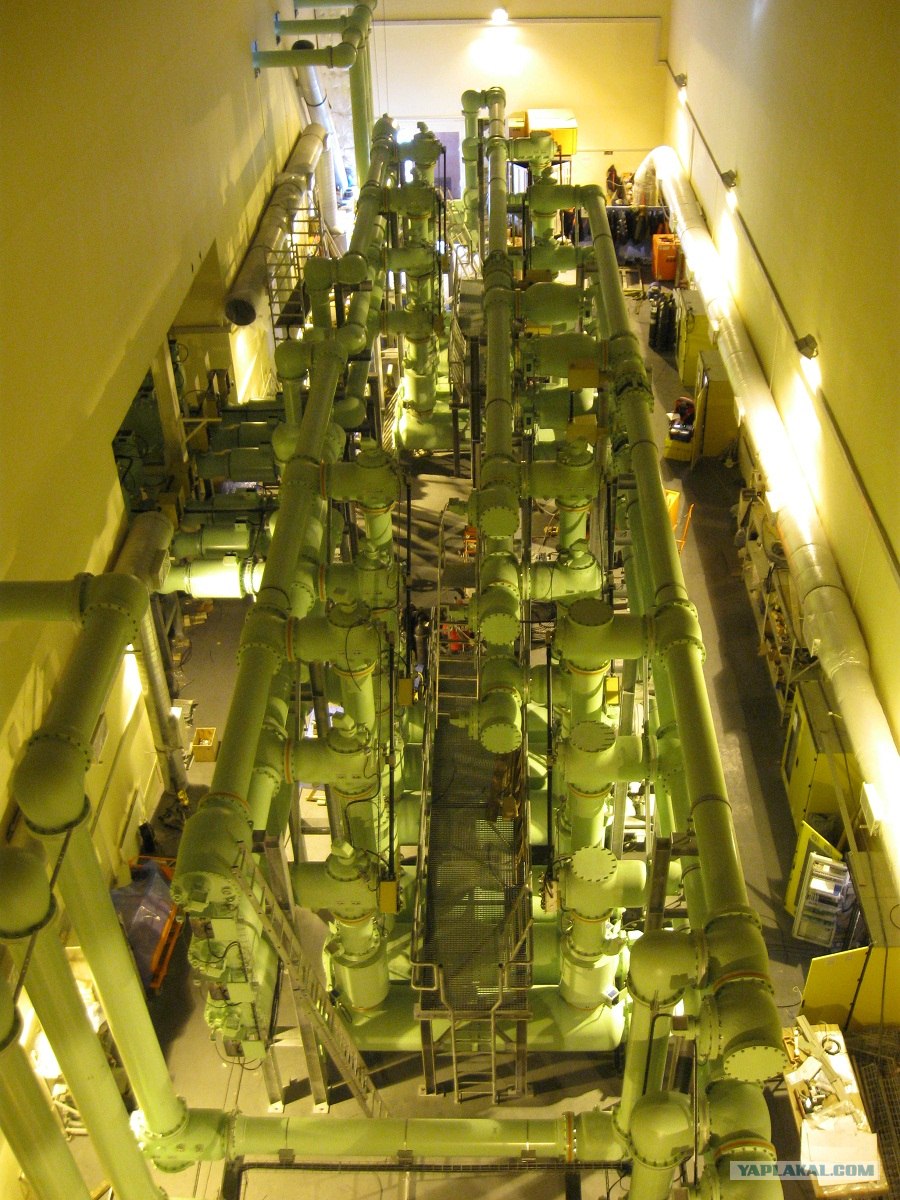

а это КРУЭ ПС 330 кВ "Центральная" в Питере

ВЧ заградители это, для работы СДТУ (связи и передачи данных)
[QUOTE=levati,15.10.2012 - 14:53] [QUOTE=Burgen,14.10.2012 - 19:45]

Так что не объяснили, а только запутали.
Привет с высоковольтной подстанции [/QUOTE]

опередил )))

Это сообщение отредактировал VIrus3D - 21.10.2012 - 12:53

Я являюсь автором данного рассказа и всех прикреплённых к нему фотоматериалов. Просьба в первом посте темы указать ссылку на источник - http://trainzer108.livejournal.com/5880.html, и удалить мои фото, на которые вы нанесли свой логотип, т.к. вам не принадлежит авторство на данные фото. Просьба в будущем указывать ссылку на источник в подобных случаях, а лучше - обращаться к автору, это несложно.
Спасибо за понимание!
