Лампач своими руками, Для ценителей красивой душевной музыки..

Мля , Мужики!! Ну лампы я еще понимаю, по крайней мере с гитарой звучат неплохо. Но что, Вы, блеать, нашли в виниле?! Ей богу, как вспомню ети шуршанья, так дрожь берет.. Тем более современный (предположительно с 80-х) винил все равно пишется на транзисторной аппаратуре, а щас так ваще, все студии работают в цыфре.

Пинк-Флойд. Рассказывали выпускники Бауманки 70х, работавшие в конце 80х в одном из Зеленоградских заводов-институтов. При этом гордились так, как будто паяли сами.

Концертники ламповые любили за то, что:
А.
1) Концертник транзисторный. И тут он сгорает/разбивается- музыканты плачут, концерт сорван. 2) Концертник ламповый. Сгорела лампа (или не одна). Прибегает техник дядя Вася с ящиком ламп, открывает крышку (как правило ее делают для быстрой замены ламп), меняет наугад все лампы- и концерт продолжается!
Б. "Теплый" ламповый звук, связанный с естественной компрессией звука.
Эффект "овердрайв" вроде впервые получили, соединив подряд 2 гитарных комбаря, транзисторные сгорели бы сразу, ламповые прожили дольше, подарив миру звук перегруженной гитары

Ладно, кандецатор можно самому сделать, но а ДИОД как?

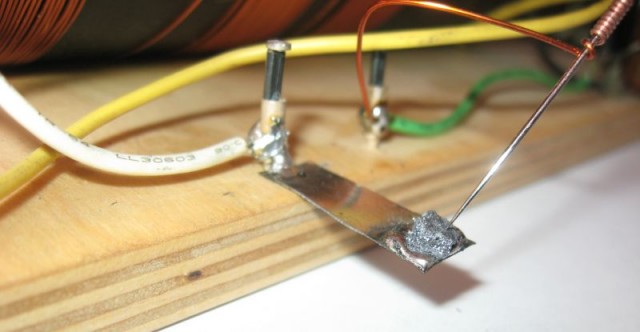

Первый рисунок второго ряда.
В общем случае - в закрепленную подложку одного материала втыкается игла из другого.
(поскольку со временем подобное соединение теряет свойства, то его делают "на пружинках" - что-бы пользователь при необходимости мог сам переткнуть второй электрод и восстановить работу диода.)
Для более полной информации гуглить "кристаллический детектор"...

блин, мы такие диоды на физике в школе из прищепок собирали...

Это сообщение отредактировал slawomir - 1.08.2012 - 04:21

у 6п 14п качество говно, и мощность маловата. 4 ватта усего самый качественный звук на биполярных транзисторах, полевые транзисторы медленные, за то коффицент усиления выше, и чувствительность....



я сам усилки собирал все детство, спаять его дело 1 часа, а вот отлаживать. приходилось неделю сидеть с зч генератором и осцилком, что бы на входе и на выходе синусойда была максимально одинакова на всех частотах. отсюда зависит качество...
ух и на ебался я с одним усилителем. на 50вт. по осцилку все тип топ. цепляю на вход сигнал, на выход динамики вышибает оконечники, а 818 в метале денег стоят немерено. в общем возбуждался по высокой частоте, ток коллектора лавиной нарастал и выжигал их. поставил кондер в цепи транзистора усилителя тока все заработало. сейчас если надо спаять то микрухи в помощь, тда 7294 пять копеек стоят минимум обвязки, и раскачивают нормульно.


прощу прощение за орфогравию не спал всю ночь, работал...

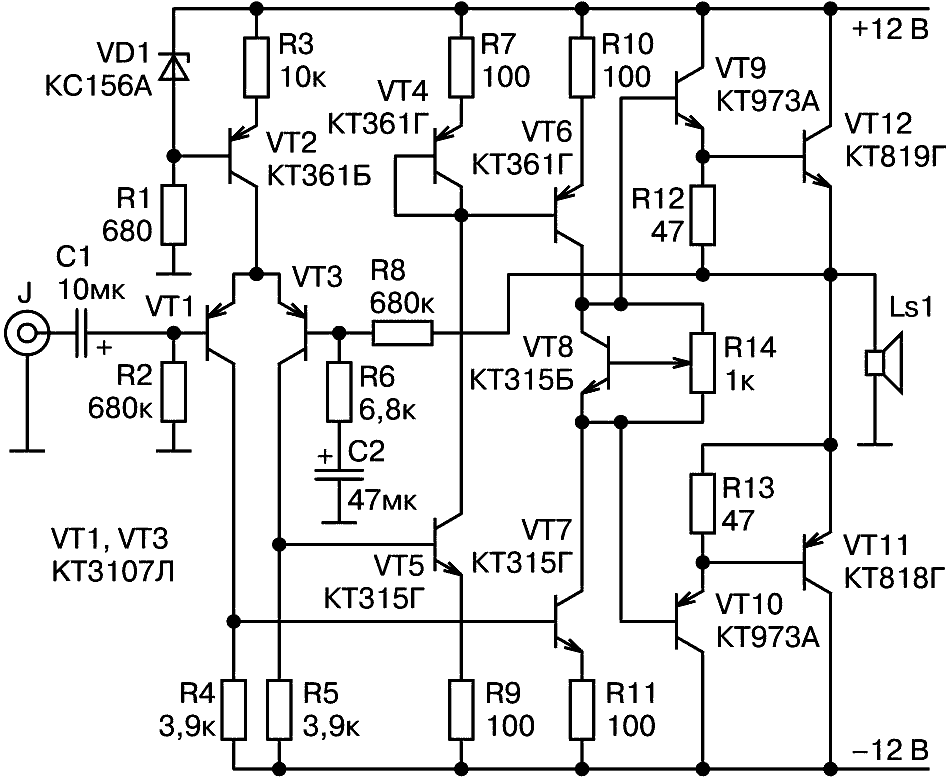

схемы была похожа на эту, но доработана, что без труда позволяло из нее получать до 70вт

Это сообщение отредактировал Velkan - 1.08.2012 - 05:08

однозначно записал в закладки - на Досуге почитаю, гран спасибо за ссылку!

Velkan
классическая схема усилка на транзюках ))) Тока r14 если обычный построечник, заипешся регулировать. Я всегда ставил многооборотный с "ромбиком" или "звездочкой" на обозначении (военные) Только не понимаю почему 12В ? Больше 7-8 Вт с такой схемой не продавишь... У меня питалово +27. На выходе ставились 818-819 ГМ, тогда качало 70-80 Вт

Это сообщение отредактировал yus - 1.08.2012 - 16:53

ставить ламповые усилки на колонки - ИМХО спорное решение. оно ж будет дребезжать и возможно даже заводиться по этому поводу. ну то есть я к тому что вибрации и лампы это не совсем совместимые вещи.

4-а-28 и 4-а-32 - кинаповские головки...они в акустине"онкен" неплохо работают...только надо постараться эти колонки сделать))))

Школота еще верит в "теплый ламповый звук"?

МАРШАЛ ДЕЛАЛ СИЛУ НА ЛАМПАХ,ЭТО ИХ КОНЕК ,ВСЕ УВАЖАЮЩИЕ МУЗЫКАНТЫ ,СВОИ КОНЦЕРТЫ СТАВЯТ НА ИХ СИСТЕМАХ .

А почему не на плате? Оно у тебя коротнет когда-нибудь

двух полярный был бп на 35 вольт, выполненный на кольцевом феррите. места мало, а мощность достаточная, и охлаждать проще. за место r14 ставил набор сопротивлений и если мне сейчас память не изменяет, им регулируется ток покоя выходных транзисторов, ставил я ток где то 15-20мА.

Добавлено в 23:00
схема приблизительно похожа но не такая, дифференциальный каскад похож усилитель тока на 361...

Добавлено в 23:03
в первом каскаде ставил 3102 в металле
