Собираем схематическую модель планера

мы клеили БФ-2. каркас либо на эпоксидке, либо нитроцеллюлозным клеем на нить.
Нервюры и законцовки делали из проволоки. И лавсан тогда был в дефиците - папиросная бумага - наше все )

Запомнились цены на некоторые модели тех времен:
Планер- внешний контур треугольного крыла и хвостовое оперение из ниток- 21коп.;
Планер= металические нервюры и законцовки крыльев и хвостового оперения- 37коп;
Планер А2- Профиль крыла и хвостового оперения нервюры из фанеры 1мм- 2,20руб
резиномотрная модель 55коп;
кордовая модель- 65коп
кордовая схематическая копия У-2- 1.05руб
Почему помню? В детстве сам многие делал, а позже к приезду племянников закупал по несколько штук разных моделей, собирали и запускали вместе. Пацаны во дворе спрашивали, скоро ли приедут мои племянники.
Зарплата на заводе пластмасс 200-220руб.

ага Росси .. под засекреченной мркой мк

Я на резиномоторных был, класс В-2, по соревнованиям областным и городским успел покататься в Сверловск, планер был один из самых популярных "сободнолетающих", потом "резинки" как гораздо более сложные, один винт чего стоит сделать из дерева или стеклопластика, затем уже шли свободнолетающие (планера с КМД - взлет вертикальный, движок в отключку, лопасти сложил и пошел на планирование)

схематичка - первый самолет который нужно было собрать придя в авиамодельный кружок

аффытар окунул прям в ностальгию... тоже клеил такой... потом еще один с двойным изломом..а потом уже со профильным крылом ( ух и задолбался их лобзиком выпиливать по профилю а потом напильничком выводить?... .. и наконец.. Кордовое "крыло"

Мы сначала учились выпиливать из фанеры разной толщины всякие фигурки, потом вырезать ножом из шпона. До первых моделей добирались не сразу.

Это сообщение отредактировал petjak - 13.08.2020 - 15:13

оч круто! лавсаном у нас опытные делали. мы пергаментом с пропиткой.
у меня планера не было. на первых занятиях винт для компрессионника, а потом сразу модель под движок. спасибо за пост! ностальгия по полной!

Я выписывал приложение "ЮТ для умелых рук", ждал каждый месяц, обалденные модели из бумаги и картона делал. Да и клей ПВА, без никак было.

Я даже инструкцию приведу, чтобы было сподручней собрать.

Даа! Сделано качественно! Но зачем заниматься гнутьём сосновых реек?
Мы делали нервюры, законцовки и киль из расщепленной бамбуковой палки. Гнули мокрые на мощном паяльнике по шаблону.
А центральная нервюра из толстой фанеры облегченная с пазами под переднюю и заднюю кромки. Лонжерон вообще не ставили. Так профиль не искажается. И не нужны проволочные кронштейны.
Получается очень прочная конструкция, свободная от недостатков сосны. Как ребятишки её только на леере не прикладывали к земле!
А в остальном схема знакомая и отработанная.

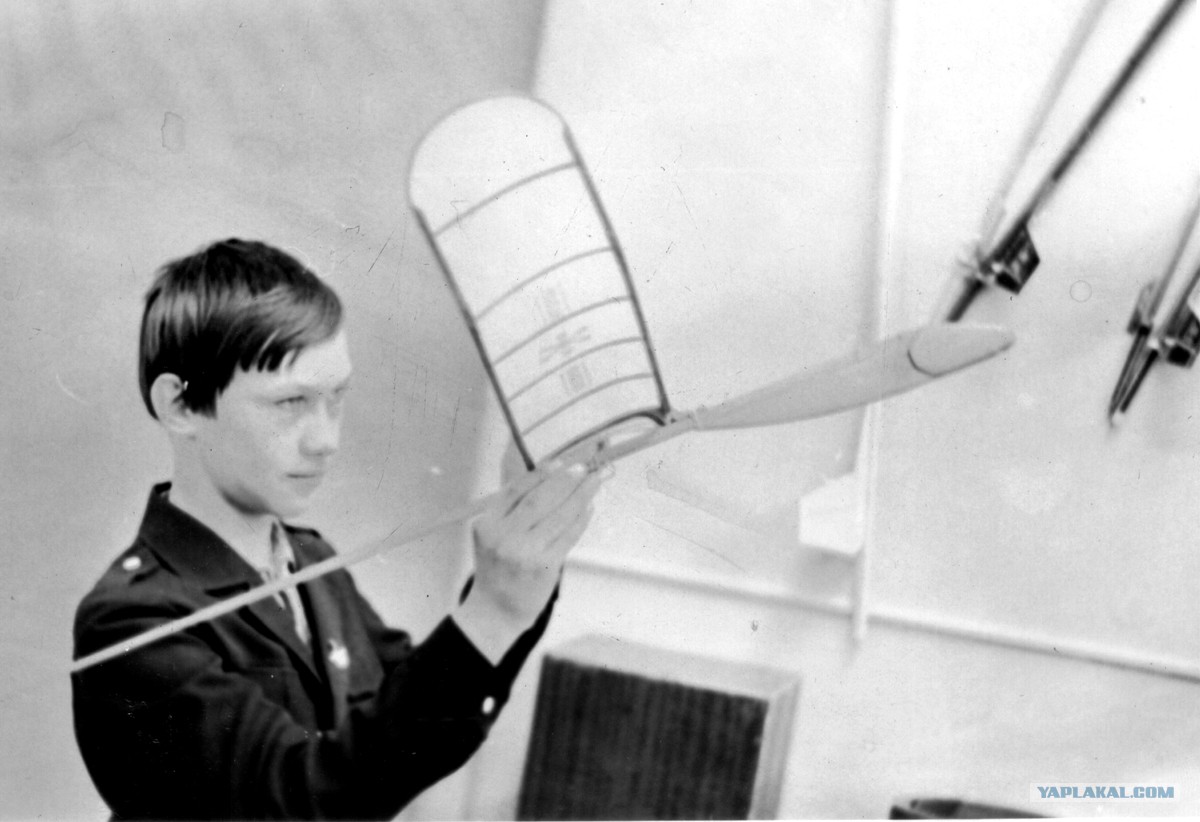

На фотке один из прежних учеников 1976 год.

Это сообщение отредактировал nikalx - 13.08.2020 - 16:17

Ха-ха ! Папа!- Ради этого ! Кучу плюсов!

Это сообщение отредактировал TRUKRAZ - 13.08.2020 - 16:15

Заморочки.
У нас нервюры были из прямоугольной в сечении алюминиевой проволочки гнутой по шаблону, законцовки из неё же. Соединяем переднюю и заднюю кромку из тонких реечек методом загиба хвостика нервюры с обратной стороны, потом обтягиваем бумагой и крыло готов. Оперение аналогично, фюзеляж не помню из чего, но тоже простецкий. В итоге получается примерно то же самое, но потяжелей чуток и с не столь совершенным профилем.
Собирали меньше месяца за 5-6 занятий примерно. Потом запускали во дворе и куча народу отсеялась, на следующий этап пошли уже немногие, не считая тех кто и это не собрал.
А дальше было уже полноценно, с выстругиванием фюзеляжа, нервюр по шаблону, клейкой крыла и оперения. Обшивка с натяжкой эмалитовым клеем. Короче, собрали всё только к весне и тоже не все. Но эти аппараты уже полноценно летали с леера и таймером на посадку из тлеющей ниточки.

Уважуха! Горжусь за мужское племя - помнят руки!


Размещено через приложение ЯПлакалъ

Я такую штуку скидывал со стальной шведской стенки на школьном стадионе. Не сказать что летела, но и вроде не сказать что упала :)

В моей деревне не было кружков, заказывал с посылторга. Я на фото 72-й г.

толи дело сейчас красота - запустил китайского змея - и всего делов :)

Да!Было дело собирал ДОСАФовский покупной набор,здоровенный получился.Целый год над ним карпел и,что интересно,учиться лучше стал!

мы вот такие делали - вот там терпение надо (видео не мое)

Я в детстве в 5 лет точь такие же точности делал

По регулировке полета с видео. Нужно сделать центровку процентов 54-56 от передней кромки. Угол атаки крыла градуса 2,5-3,5. И крючок сдвинуть вперёд, чтобы при прицепке на леер пузом к небу отклонение балки фюзеляжа было 15 градусов от горизонтали. Вот тогда и полетит минуты на 3 минимум!

я приметно такой же 2 месяца клеил, один раз запустил, он попал в кусты и вся обшивка разодралась, потом выкинул

Уважаю!

Благодаря авиамодельному кружку я сейчас бортмеханик вертолёта. Уот так то. Спасибо руководителю кружка и Человеку с большой буквы за привитую любовь к небу.

Бля буду , я бабе своей то же самое говорю, вот брошу все и пойду авиамодельный спорт пропагандировать чисто для души . Но то одно мешает , то другое.Да и до пенсии далеко, сроки все отодвигают и отодвигают, опять же мораторий на накопительную часть накладывают почитай что с 14 года уже
