Говорящая бумага. Ноу-хау прошлого века

Забегая вперед, заметим, что сегодня от «Коломенского граммофонного завода» ничего не осталось. Вместе с ним ушли в небытие документы и люди. Судьба талантливого инженера и изобретателя М.Г. Момота, стоявшего у истоков организации производства, как, впрочем, и еще целого ряда лиц — теперь загадка. Восстанавливать сведения о них приходится по крупицам, хотя только их трудами и стараниями продукция завода увидела свет.

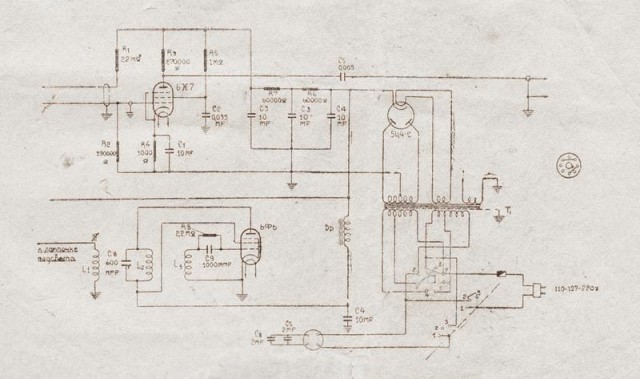

Принципиальная схема аппарата «Говорящая бумага», сохранившаяся в запасниках Краеведческого музея Коломны.

Это сообщение отредактировал ШефВиггам - 15.12.2019 - 10:54

Механика и оптика
Но перейдем к описанию «Говорящей бумаги», которое приводится в инструкции к аппарату 1941 года. В ней читаем: «Аппарат ГБ-8 предназначен для оптического воспроизведения фонограмм (с восемью звуковыми дорожками), отпечатанных полиграфическим способом на бумажной ленте. Аппарат оформлен в виде приставки к радиоприемнику и работает с любым ламповым приемником, имеющим гнезда для адаптера. Аппарат работает от сети переменного тока 110, 127 или 220 вольт в зависимости от положения колодки на силовом трансформаторе. Мощность, потребляемая аппаратом от сети, составляет примерно 80−90 ватт.

Аппарат заключен в ящик, снабжен двумя открывающимися дверцами, за которыми расположены: лентопротяжный механизм, переключатель на три положения и кнопка. На лицевой стороне панели лентопротяжного механизма расположены: ведущий барабан, катушка для установки рулона ленты (фонограммы), катушка для закрепления конца бумажной ленты и подвижная каретка оптики с помещенными в ней подсвечивающей лампой, цилиндрическим микрообъективом, параболоидным зеркалом и фотоэлементом.

Лентопротяжный механизм аппарата приводится в движение синхронно-асинхронным реверсивным мотором с вмонтированным в него редуктором. Мотор расположен внутри ящика аппарата. Потребляемая мощность его около 35−40 ватт.

Обложка грампластинки, выпущенной в 1985 году. Все музыкальные треки для этого диска были переписаны с бумажных фонограмм.

Световой поток, излучаемый подсвечивающей лампой, направляется цилиндрическим микрообъективом на движущуюся поверхность бумажной фонограммы. Отраженный от фонограммы свет собирается параболическим зеркалом и падает на фотоэлемент.

Фотоэлемент соединен с фотоблоком, расположенным внутри аппарата. Фотоблок состоит из однокаскадного усилителя фотопотоков, лампового генератора, питающего нить подсвечивающей лампы током повышенной частоты, и выпрямителя, питающего фотокаскад и генератор.

Трансформатор выпрямителя одновременно используется как автотрансформатор для питания мотора аппарата.

Для воспроизведения звука в аппарате используется специальная фонограмма, отпечатанная полиграфическим способом на бумажной ленте.

Лента шириной в 35 миллиметров намотана рулоном на картонное кольцо с прорезью. На свободный конец ленты наклеена полоска коленкора, служащая для закрепления ленты на катушке аппарата.

Фонограмма имеет восемь звуковых дорожек, на которых звук записан в разных направлениях, то есть если первая дорожка идет слева направо, то вторая дорожка, являющаяся продолжением первой, идет справа налево, третья дорожка — слева направо и т. д. Такое расположение записи дает возможность, при автоматическом переключении лентопротяжного механизма, получать непрерывное звучание в течение до 45 минут. При перематывании ленты с катушки на катушку поочередно проигрываются I, III, V и VII, т. е. нечетные звуковые дорожки, а при движении ленты в обратную сторону воспроизводятся четные дорожки. На наружном конце каждого рулона ленты указано содержание записи».

Аппарат предоставлял слушателю немало удобств: специальный переключатель позволял слушать любую дорожку, регулятором можно было установить нужную громкость. При считывании бумажных фонограмм не происходило повреждений звуковых бороздок, как при проигрывании пластинки, а это гарантировало до 3000 прослушиваний без ухудшения качества записи. Кроме того, аппарат «Говорящая бумага» стал прообразом радиолы: он был настроен на прием двух крупнейших станций — ВЦСПС и имени Коминтерна. В пору, когда о многопрограммных радиоточках никто не помышлял, это казалось неслыханным прогрессом.

20 рулонов для «Иоланты»
В 1941 году новинка коломенского «Грамзавода» поступила в московские магазины, которые предлагали ее купить за 572 рубля. Если учесть, что средняя зарплата рабочих и служащих по стране в то время составляла 354 рубля в месяц, то приобретение такой техники было сродни покупке предметов роскоши. Поэтому еще долгое время все слои населения предпочитали патефоны, которые производились на любой вкус и стоили от 90 до 230 рублей.

В последние десятилетия индустрия электронных медианосителей развивалась так стремительно, что, казалось бы, бумаге подписан окончательный приговор. Но это ощущение оказалось ошибочным. Бумага, как выяснилось, в качестве носителя информации может быть надежнее и долговечнее лазерных дисков и устройств флеш-памяти. А в иных случаях даже удобнее. С недавних пор на базе 2D-штрихкодов разрабатываются так называемые звуковые этикетки. Это напечатанные типографским способом полоски, усеянные мелкими точками. Достаточно поднести к этикетке камеру смартфона, и она зазвучит. Конечно, это не будет звук аудиофильского качества, но полезных применений звуковым этикеткам найдется немало. Например, для людей с ослабленным зрением гораздо удобнее получить важную информацию о товаре в виде речи, а не текста, набранного микроскопическим шрифтом. Звучащие маркировки обогащают медиасреду и могут быть интересным дополнением к дизайну упаковки, плаката, газеты или журнала. И главное, в отличие от QR-кода, для считывания звуковых этикеток не требуется подключение к сети — достаточно скачать соответствующее приложение на смартфон или планшет, и мобильное устройство сгенерирует звук самостоятельно. В общем, идея звукозаписи на бумаге не умерла — она лишь трансформировалась в соответствии с технологиями цифровой эры.

Выпуском фонограмм для аппарата занималась фабрика «Говорящая бумага» Объединения государственных книжно-журнальных издательств при Наркомпросе РСФСР, которая находилась в Москве на 2-й Рыбинской улице. Репертуар, записанный на бумажные рулоны, составлялся весьма разнообразно. Это были речи партийных и государственных деятелей (Сталина, Ворошилова, Молотова, Калинина, Орджоникидзе), музыкальные произведения джаз-оркестров Леонида Утесова и Александра Цфасмана, хора имени Пятницкого, Краснознаменного ансамбля песни и пляски Красной армии, концерты популярных исполнителей народных песен и советских композиторов. Но главным достижением отечественной звукозаписи была фонограмма оперы П.И. Чайковского «Иоланта» с подробным комментарием, содержавшая около 20 бумажных роликов. Трудно представить этот объем в «грампластиночном» эквиваленте.

К сожалению, изобретение было обречено. Начавшаяся вскоре война изменила все планы. Осенью 1941 года «Грамзавод», так же как и большинство коломенских заводов, эвакуировали в город Белово Кемеровской области, где был налажен выпуск раций для танков. Через год в помещения «Патефонки» поместили завод текстильных машин имени Энгельса, вывезенный из осажденного Ленинграда, где развернулись работы по изготовлению мин и миновзрывателей.

После войны к аппарату «ГБ-8» тоже не вернулись. Многоступенчатость и сложность его производства, высокая цена и, главное, качество звучания, особенно по сравнению с долгоиграющими дисками, появившимися в 1950-х годах, привели к тому, что коломенская «Патефонка» производство «Говорящей бумаги» прекратила. В 1985 году Всесоюзная студия грамзаписи выпустила сенсационную пластинку «Концерт на бумаге». Песни и танцы, размещенные на ней, были переписаны с рулонов фабрики «Говорящая бумага». О том, что такая фабрика когда-то существовала, как, впрочем, и о бумаге, умеющей говорить, уже никто не помнил. Осталось добавить, что несколько лет назад экспонат коломенского музея попал в руки двух молодых сотрудников Конструкторского бюро машиностроения. Они несколько дней «колдовали» над ним и сотворили чудо: говорящая бумага, молчавшая семь десятков лет, заговорила!

У меня всё. Статья «Поющая бумажная лента» опубликована в журнале «Популярная механика»
ИСТОЧНИК

Это сообщение отредактировал ШефВиггам - 15.12.2019 - 11:05

крутая штука,еще бы видео с ней

Где послушать, посмотреть??

обычная кассовая лента, тоже может о многом "рассказать" "КОМУ НАДО"..

В "живую" бы послушать - оценить! Когда ещё в Коломне окажусь...(((
Спасибо, весьма интересно и позновательнт.

Размещено через приложение ЯПлакалъ

Поискал информацию об авторе: в Вики ничего нет, да и вообще почти ничего нет.
Единственное что нашел - запись о захоронении.
Скворцов Борис Павлович (1885--1937, Москва,Ново-Девичье кладбище, 4-й участок) Инженер, изобретатель.
52 года. По возрасту подходит к фотке из темы ТС. А если это так, то это наводит на грустные мысли...
Возможно именно это и объясняет, что вся информация об авторе обрывается сведениями за 1935 год, а далее ничего нигде нет.

Размещено через приложение ЯПлакалъ

Легко. Песни петь будет, но после установки.

нда.... Сидишь такой в туалете, рулончик- круть! я оттуда- "привет, бро!" Да ещё и голосом Пенни Вайса..

Это сообщение отредактировал gamenid - 15.12.2019 - 13:49

Спасибо ТС, к своему стыду не знал о таком девайсе.
Очень интересная статья, ещё раз спасибо.

Размещено через приложение ЯПлакалъ

блин, а ведь это же первый QR код

Эх, вот развили бы эту технологию было бы интересно. Но нет, закупаем импортные расходники(

Размещено через приложение ЯПлакалъ

Афигеть. Технология 30-х годов... Почти 100 лет назад...
Афигеть.
