Поворотная ось на ЧПУ фрезер

допили еще смену инструмента!

я вот тоже с запасом брал на 5 осей. Пока не представляю как программируется. Сложно? в двух словах можешь?

Отличный, нужный пост! Автору спасибо. В урок дибилам, выкладывающим всякую херню...типа я купил телефон...

Хороший станочек!!!! Нужный ....а заказы принимаешь?

Это сообщение отредактировал видеограф - 5.02.2015 - 20:47

Отлично.Сам люблю и умею работать с железом и деревом но-карандаш,лобзик,рубанок ит.д. все по отдельности.А тут,слесарь,токарь,электротехник и программист в одном лице-молодец.Образование какое?

Раз так, то будь готов к тому, что в ответ на протянутую руку тебе протянут тентакли.

Автор - молодчина. Люто-бешено зеленю.

Ох ты! А из нержавейки штамп сможете сделать?? Замучился искать кто мне штамп для медали сделает. Под пресс 400 тонный

Даже не сомневайтесь, делайте боевой вариант, хотя и это тоже будет работать вполне . Дело интересное и полезное. Только вот передаточное отношение мне кажется не совсем правильно выбрано. Лучше если будет кратно 360, т.е. на градус целое количество шагов ЩД будет.
У вас сейчас 60/12х400 (в полушаге) =2000, на градус 5.55556 Итогово на сложном проекте может накопиться ошибка.
Ременно-шестеренный редуктор тоже хороший выбор, практически отсутствие беклеша. Но главный недостаток, невозможность получения большого передаточного числа. На моей 3Д приладе стоит двухступенчатый тоже ременно-шестеренный редуктор с передаточным 1:18 или 1:22.5 в зависимости от одной из шестерен. Получается целое число шагов на 1 градус. 20 или 25 в полушаге, ну и дискретизация более менее приличная не более 3 угловых минут.
Мой старичек более чем хоббийный, ему уже лет 10 . Ваш по сравнению с моим монстр.

Наверное жесткости грызть нержавейку не хватит

Вот жешь... Сколково походу отдыхает...

Буратино одобряет =)

Логотип ЯПа. Потом лаком. Сзади магнитную полоску на клей и на холодильник клевый магнит. Чур я первый закажу!!

молодец

Эрозией надо делать имхо. Сталюка для штампа сильно не подходит для фрезерования

Тема станка не раскрыта))), поподробнее бы как собирал основной станок и управление им

вот тут с ЧПУ. завораживает.

это вам не дом для кота нарукожопить-люто,бешено зеленю....

Присоединюсь к вопросу про шкивы..

Эх, а мой всё еще стоит, ни как руки не дойдут.

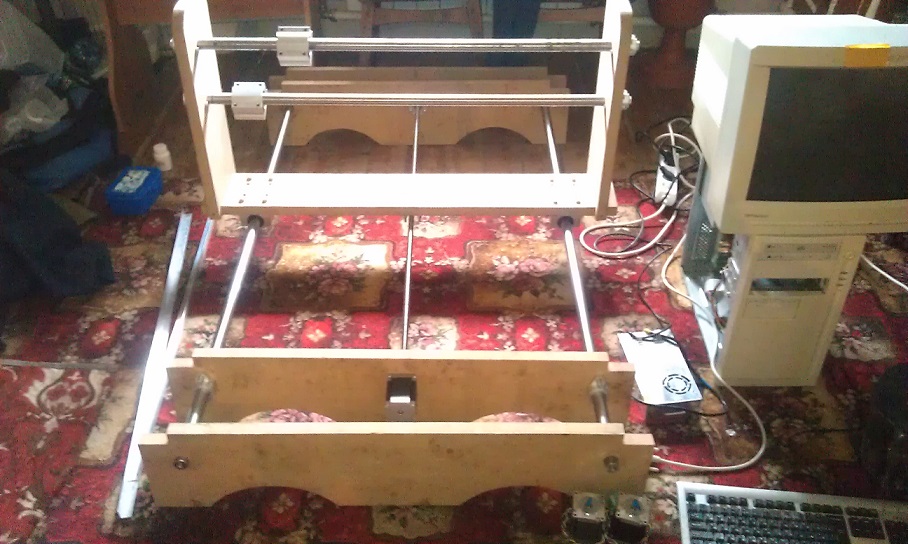

Знаю что сейчас будет много критики на счет размеров и материала, но хочу сразу предупредить, это первый вариант, как только заработает, имеется готовый проект ЧПУ станка из фанеры. Вот тогда и буду воплащать в реальность этот проект на этом станке.. Фанеру распилить я думаю у него сил хватит.

Два

25 мм валы отец привез, не знаю где они там использовались, но стояли в нефтедобывающих насосах, длинна 1,5 метра. Сталь прокаленная до 5мм.
В общем мой баранний вес в 65 кг если на них стать, выдерживают, визуально прогиб не видно.

Добавлено в 11:45
Где-то еще видео было, как движки крутятся и портал ездит туда сюда, но что-то пока не нашел.

В зависимости от размера поля и производителя. Там нюансов много.
От самоделки и китай от 50 т.р, промышленные до нескольких лямов.

Как говорили выше от 50 000. Вот для наглядности.
не рекламирую, для примера ради. или же на алиекспресе.

Шивы и ремень брал Здесь
(не реклама)

блин хоть бы сделал пост как такой станок самому срукожопить я б те памятник поставил
