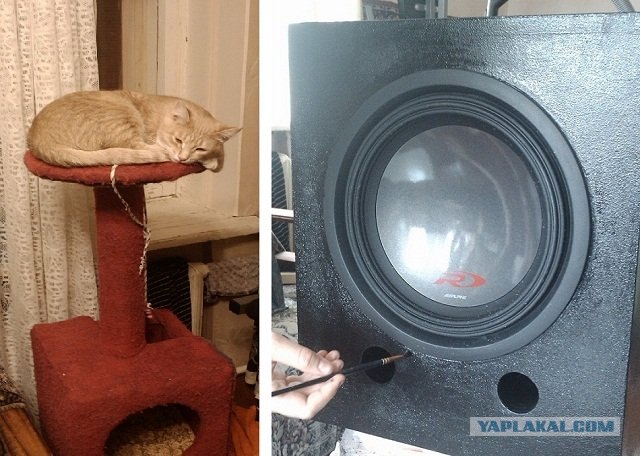

Мощный сабвуфер и скворечник для котэшки, изготовление сабвуфера дома

Привет ЯП
Меня зовут Диман
Прошу сильно не пинать, это моя первая тема.
Фоток будет около 50, кто будет ломать - тот просто редиска)
За качество извиняйте, фоткал с карманной звонилки
Аргументированная критика приветствуется

Я расскажу как можно изготовить очень мощный сабвуфер у себя дома из подручных материалов:
Для этого понадобятся:
1) Кривизна рук равная нулю
2) Качественный низкочастотный динамик, клеммы, провода
2) Инструменты ( дрель, шуруповерт, циркулярная пила, электролобзик, хорошая железная линейка и угольник)
3) Расходные материалы ( дсп или мдф, рейки, пластиковая труба, около 200 шурупов, 2 банки столярного клея, наждачка, техническая вата, шпаклевка, грунтовка, краска, лак)
4) Время и желание довести начатое до конца


Итак, начем
Первое что делаем -идем на радиорынок покупаем подходящий динамик.
Сначала я хотел сделать сабвуфер на отечественном динамике типа 75гдн или 150гдн но понял что если вам нужен действительно качественный звук придется раскошелится.
Мой глаз упал на такого монстра Alpine SWR-1243D:
Характеристики и рекомендации
Номинальная мощность: 600 Вт
Пиковая мощность: 1800 Вт
Монтажная глубина: 162 мм
Монтажный диаметр: 275 мм
Звуковые катушки: 4 Ом + 4 Ом
Частотная характеристика: 24 - 200 Гц
Диапазон объемов "закрытого ящика": 18 л - 35 л
Оптимальный "закрытый ящик": 368х368х267 мм, 25,5 л
Диапазон объемов фазоинверторного корпуса: 28 л - 56 л
Оптимальный фазоинверторный корпус: 343х343х610мм, 54л
Фазоинвертерный порт: 305х32мм, длина 559 мм

Зачем такой для дома? честно говоря не знаю, чтобы сказать просто надо услышать своими ушами

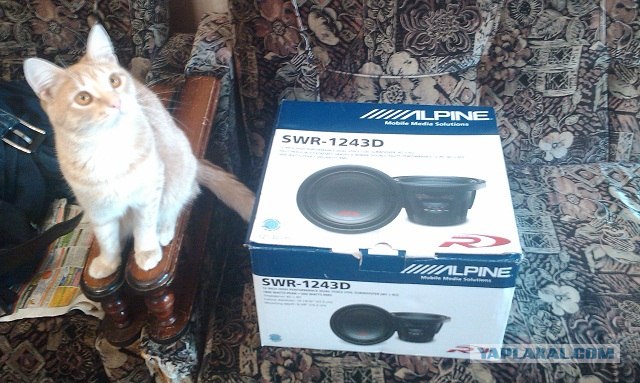

А вот и мой домашний питомец) КотЭшка Томас, обнюхивает новую вещь

Еще у него 2 катушки по 4 ома, значит усилитель несложно сделать самому

немаленький)

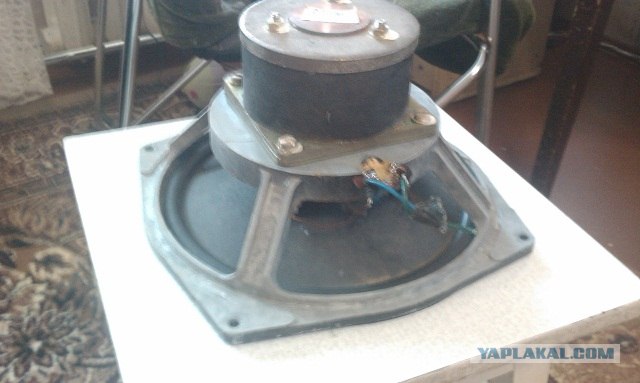

А вот так выглядит наш отечественный динамик производства 80 года, довольно таки жалко , правда?

Ну чтож, приступаем к расчетам, я взял программу jbl speaker shop, к ней прилагался файл на добрых 200 страниц с инструкцией
Вбиваем параметры динамика
Видим что идеальная картинка получается при объеме фазоинверторного ящика 70-74литра,
Диаметр и длину фазоинверторов рассчитывал по проге Bass Port

Берем 3Д САПР и делаем набросок корпуса
Добавляем ребра жесткости, нам не надо чтобы все стенки вибрировали

Любуемся дизайном, и самое главное ничего сложного

Вот еще один вариант

Из 3Д делаем 2Д чертежи
Передняя стенка, позже решено было сделать ее двойной

боковые

Задняя стенка с отверстием для клемника

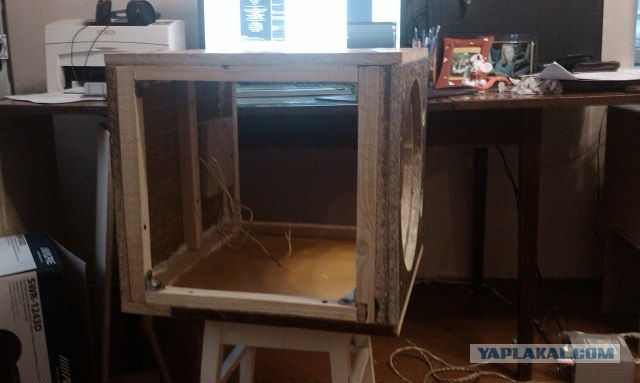

Выпиливаем циркуляркой точно по чертежам:

Да, видно что Томас с легкостью помещается в будущем сабвуфере

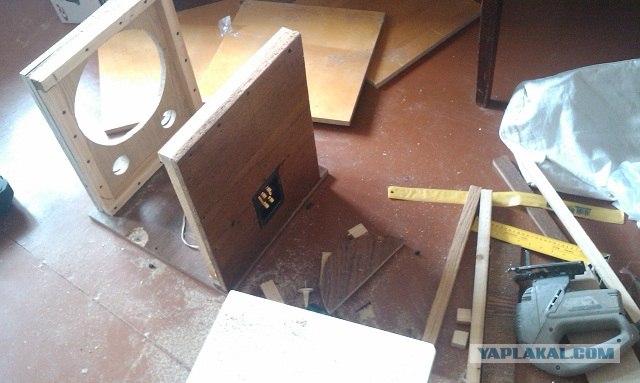

Берем электролобзик и пилим отверстие под динамик и фазоинверторы

Небольшое отступление, Моя девушка Аня попросила меня сделать домик для Томаса, ну как ей отказать? Берем старую колонку, я их изготовил еще в 10 классе, распиливаем получаем скворечник:
