Стационарные кассетные магнитофоны, Длиннопост про стационарники. 262 фото.

В продолжении темы, выкладываю фото и описание стационарных кассетных магнитофонов производства СССР, СНГ и России.

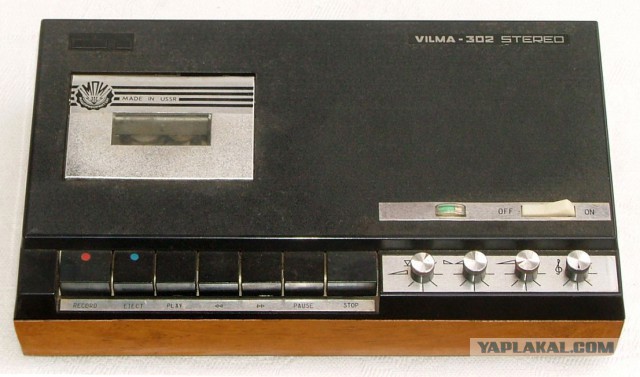

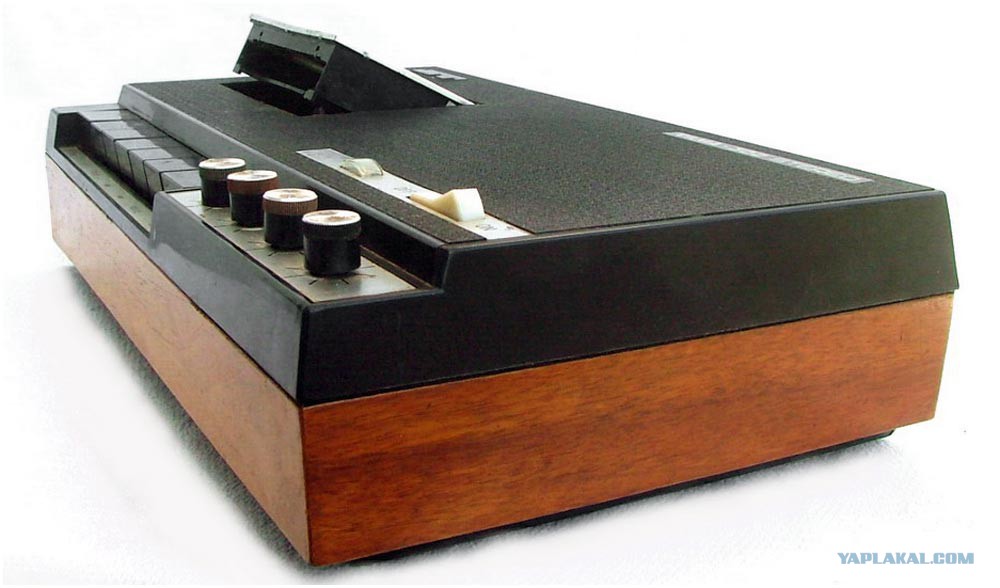

1972 г. Вильма-Стерео
Стереофонический кассетный магнитофон "Вильма-302-стерео" с 1972 года выпускал Вильнюсский приборостроительный завод Вильма. ''Вильма-302-стерео'' первый отечественный кассетный стереофонический магнитофон. Он предназначен для записи стереофонических программ от микрофона, звукоснимателя, радиоприёмника илидругого магнитофона а также для воспроизведения записанных стереофонических фонограмм через выносные акустические системы, в каждой из которых установлено по два громкоговорителя: 4ГД-8Е и 1ГД-28. Лентопротяжный механизм аппарата выполнен по одномоторной схеме. Скорость протяжки магнитной ленты 4,76 см/сек, коэффициент детонации 0,4%.
В модели используется кассета С60, с временем звучания 60 минут. Схема выполнена на транзисторах. Выходная номинальная мощность 2х1, максимальная 2х2 Вт. Рабочий диапазон рабочих частот 63...10000 Гц. Относительный уровень помех канала записи или воспроизведения 40 дБ.
Питается магнитофон от сети 127 или 220 В, потребляя мощность 20 Вт. Размеры магнитофона 210х360х100 мм, его масса 4 кг. Размер одной АС - 376х260х190 мм, масса 5 кг. Цена комплекта 275 рублей. Магнитофон ''Вильма-302-стерео'' мог комплектоваться 2 микрофонами, другими АС.
Первые выпуски магнитофонов имели наименование "Вильма-Стерео".

Фото №2

Фото №3

1972 г. Дон-203
Кабинетный кассетный диктофон "Дон-203" с 1972 года выпускал Ростовский завод "Прибор".

Диктофон ''Дон-203'' это кабинетный, двухдорожечный, монофонический аппарат, предназначеный для

записи и воспроизведения речи на магнитных лентах типа РЕ-66, РЕ-65 или А4203-3 шириной 3,81 мм

в кассете типа МК. В диктофоне ''Дон-203'', кроме требований ГОСТ 14907-69, предусмотрены

функции: наличие встроенного громкоговорителя, возможность подключения и внешней акустической

системы, запись информации от телефонного автоответчика, нефиксированный откат магнитной ленты.

Технические данные: Питание: 220 или 127 В; число дорожек 2; скорость протяжки магнитной ленты

4,76 см/с; коэффициент детонации 2%, рабочий диапазон звуковых частот 250...3500 Гц;

относительный уровень помех канала записи-воспроизведения 32 дБ; слоговая разборчивость 75;

потребляемая мощность 50 Вт; номинальная выходная мощность 0,25 Вт; относительный уровень

стирания 45 дБ. Время перемотки ленты в одну сторону 100 с. Габариты модели 280х230х88 мм; вес

5 кг.

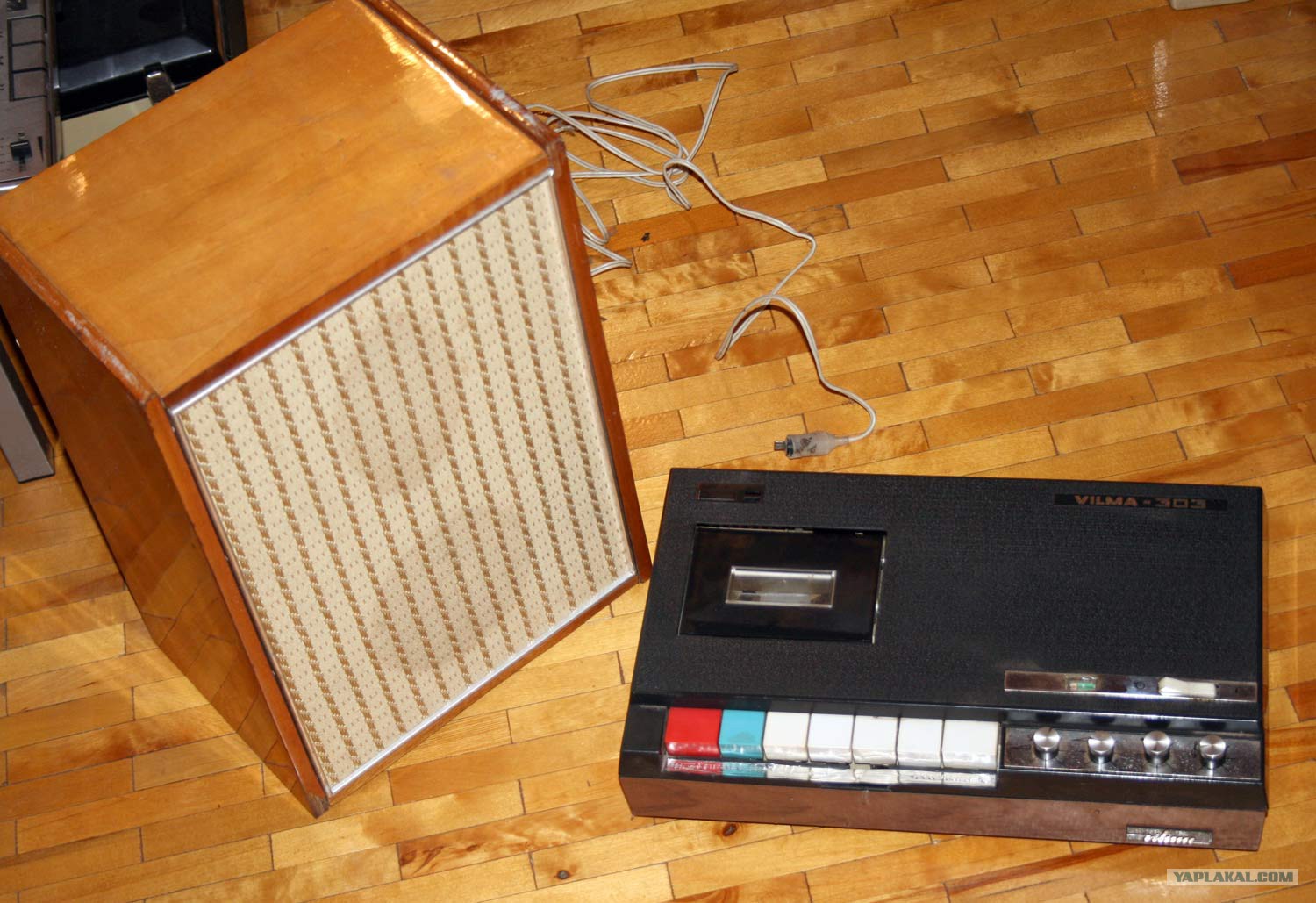

1973 г. Вильма-303
Кассетный магнитофон "Вильма-303" с 1973 года выпускал Вильнюсский приборостроительный завод

Вильма. Магнитофон третьего класса ''Вильма-303'' разработан на основе стереофонического

магнитофона ''Вильма-стерео''. Скорость протяжки ленты 4,76 см/сек. Длительность непрерывной

записи 2х30 мин. В магнитофоне имеется индикатор уровня записи, счетчик метража магнитной

ленты, раздельная регулировка тембра по ВЧ и НЧ. Номинальная выходная мощность 3 Вт. Диапазон

рабочих частот звука 63...10000 Гц. Магнитофон работает на АС венгерского производства

''Minimax-2'', в которой стоит два громкоговорителя с диаметрами диффузоров 133 и 105 мм.

Номинальная подводимая мощность к акустической системе - 3 Вт, максимальная 8 Вт. Диапазон

воспроизводимых звуковых частот АС - 75...12500 Гц. Питается магнитофон от сети переменного

тока напряжением 127 или 220 В. Размеры модели 365х230х110 мм, акустической системы -

150х220х260 мм. Масса магнитофона - 5 кг. Масса АС - 5 кг. Цена комплекта - 195 рублей.

Фото №2

1975 г. Тоника-305
Кассетный магнитофон "Тоника-305" с I-кв 1975 года выпускал Вильнюсский приборостроительный завод "Вильма". Стационарный магнитофон 3-го класса ''Тоника-305'' (УСМ-12) выполнен на основе модели ''Вильма-303''. В отличие от него он имеет встроенный громкоговоритель 1ГД-40, большую выходную мощность, номинальную 1,5, максимальную 3 Вт, а при работе с выносной акустической системой 3 Вт и 5 Вт. ЛПМ имеет коэффициент детонации 0,4%. Полоса рабочих частот канала записи и воспроизведения магнитофона - 63...10000 Гц. Питание осуществляется от электрической сети переменного тока, напряжением 127 или 220 В. Потребляемая мощность 30 Вт. Размеры модели 360х210х110 мм, вес 4 кг.

Фото №2

Фото №3

1976 г. Тоника-310-стерео
Кассетный стереофонический магнитофон "Тоника-310 стерео" с I-кв 1976 года выпускал Вильнюсский приборостроительный завод Вильма. Настольный сетевой стереофонический магнитофон 3-го класса ''Тоника-310 стерео'' предназначен для записи и воспроизведения речевых и музыкальных программ в моно или стереофоническом режимах. По основным механическим и электрическим параметрам, кроме среднего звукового давления и частотной характеристики по звуковому давлению, модель соответствует требованиям ГОСТа - 20838-75 на модели 2-го класса. Магнитофон работает с 2-мя АС, в каждой из которых установлено по громкоговорителю 3ГД-38Е. В модели имеется отключаемая система шумоподавления, стрелочный индикатор уровня записи, он выставляется в левом канале, затем добавляется уровень правого и с его привышением, регулятором правого канала немного уменьшают уровень до прежнего значения. Имеется регулировка тембров ВЧ и НЧ, гнездо стереотелефонов с отключением АС или без. ЛПМ собран по одномоторной кинематической схеме на двигателе трансформаторе АД-Т-1,6/10-2У4. Корпус магнитофона полистироловый, декорированный дюралевыми пластинами, ручками из металла с иммитацией нижней части футляра модели под ценные породы дерева. Скорость протяжки магнитной ленты 4,76 см/с. Коэффициент детонации ± 0,3 %. Время записи 4х30 минут. Максимальная выходная мощность 2х2,5 Вт. Среднее звуковое давление 2х0,6 Па. Диапазон воспроизводимых частот на линейном выходе 63...10000 Гц. Неравномерность АЧХ около 10 дБ. Уровень помех -42 дБ. Снижение помех при включении СШП - 5 дБ. Диапазон регулировки тембра +6 и -10 дБ. Потребляемая мощность - 30 Вт. Габариты магнитофона - 360х210х100 мм. Масса с АС - 4,5 кг.

Фото №2

Фото №3

Фото №4

Фото №5

1977 г. Вега-324-(Магнитола)
Стационарная кассетная магнитола "Вега-324" с 1977 года выпускалась Бердским радиозаводом. Модель состоит из всеволнового радиоприёмника, аналогичного приёмнику магнитолы ''Вега-316'' и магнитофонной панели Венгерской Народной Республики. Технические характеристики модели как и у магнитолы ''Вега-325-стерео'' 1978 года выпуска, за исключением потребляемой мощности 30 Вт и веса 23 кг. Цена магнитолы "Вега-324" 112 руб.

1977 г. Орель-306-стерео
Магнитофоны-приставки "Орель-306С" и "Орель-206С" с 1977 и 1982 года выпускал Днепровский машиностроительный завод. Магнитофоны-приставки ''Орель-306-стерео'' и ''Орель-206-стерео'' по конструкции, электрической схеме и характеристикам одинаковы. Любой из аппаратов предназначен для записи звуковых фонограмм и последующее воспроизведения через внешнее звуковоспроизводящее устройство аналогичного класса или стереофонические телефоны. В любой из моделей имеется шумопонижающее устройство, счетчик расхода магнитной ленты, стрелочные индикаторы уровня записи, переключатель входов, кнопка пауза, автостоп срабатываюший при окончании магнитной ленты и неисправности кассеты. Питается магнитофоны-приставки ''Орель-206 стерео'' и ''Орель-306 стерео'' от электрической сети 127 или 220 В. Основные технические характеристики: Скорость ленты 4,76 см/с. Коэффициент детонации ±0,3 %. Рабочий диапазон записываемых или воспроизводимых частот - 63...12500 Гц. Относительный уровень помех в режиме: записи -46 дБ, воспроизведения -48 дБ. Потребляемая от сети мощность 10 Вт. Габариты любого магнитофона-приставки 416х202х132 мм. Масса 6 кг. Розничная цена 375 рублей.

Фото №2

1977 г. Рута-101-стерео
Стереофонический кассетный магнитофон-приставка "Рута-101-стерео" с I-кв 1977 года выпускал Вильнюсский ПСЗ Вильма. Стереофонический стационарный, полупроводниковый магнитофон-приставка 1 класса ''Рута-101-стерео'' (СМ-14) позволяет записывать моно и стереофонические программы и воспроизводить их с помощью стереотелефонов или стереоусилителя с АС. ЛПМ трехмоторный с электромагнитным управлением приводом головок. Механизм рассчитан на использование кассет МК-60 с лентой А4203-3. Есть возможность использования и хромдиоксидной магнитной ленты, обеспечивающей высокое качество записи. ЛПМ имеет 3-х декадный счетчик метража ленты и автостоп, срабатывающий при окончании ленты, ее обрыве или затормаживании в кассете. В магнитофоне используются движковые регуляторы громкости и тембра по НЧ и ВЧ и стрелочные индикаторы уровня записи в каждом канале. Примёненная в МП компандерная система шумопонижения позволяет улучшить качество звучания за счёт снижения ВЧ шумов. Тип ленты А4203-3. Рабочий диапазон частот - 40...14 000 Гц. Коэффициент детонации ±0,2 %. Потребляемая мощность 40 Вт. Габариты магнитофона 440х265х120 мм. Масса 8 кг. Было выпущено около 4-х тысяч магнитофонов-приставок.
Рута - популярный садовый цветок и женское имя в Литве. Невеста в первый день свадьбы одевала венок из Рут, на следующий его сжигали.

Фото №2

Это сообщение отредактировал TrotylVLZ - 8.01.2016 - 17:55

Фото №3

Это сообщение отредактировал TrotylVLZ - 8.01.2016 - 17:55

Фото №4

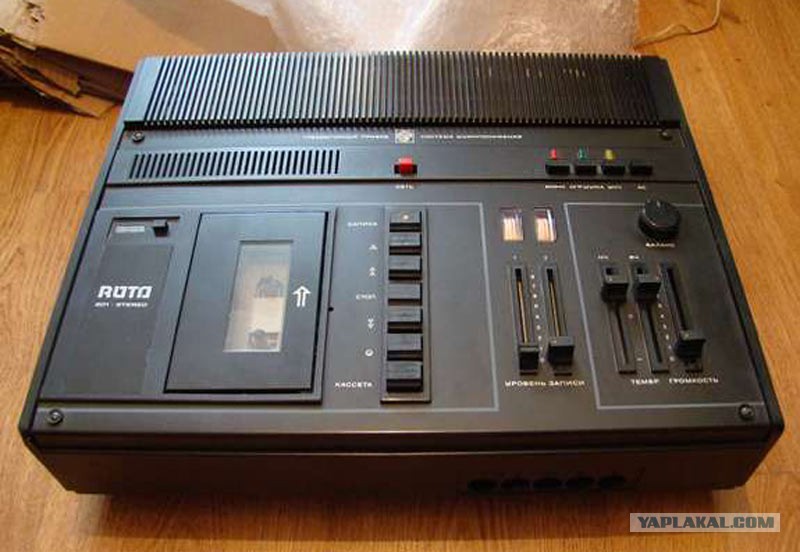

1977 г. Рута-201-стерео
Кассетный стереофонический магнитофон "Рута-201-стерео" с I-кв 1977 года выпускал Вильнюсский приборостроительный завод "Вильма". Магнитофон второго класса "Рута-201-стерео" предназначен для высококачественной записи звуковых фонограмм на ферромагнитную ленту А4205-3, размещённую в кассете МК-60. Скорость протяжки ленты 4,76 см/сек. Количество дорожек 4. Рабочий диапазон частот 63...12500 Гц. Имеется раздельная регулировка уровня записи и воспроизведения и тембра по ВЧ и НЧ. Номинальная выходная мощность усилителей 2х6 Вт. Габариты магнитофона "Рута-201-стерео" - 453х349х125 мм. Масса 12 кг. В комплекте с магнитофоном идут 2 акустические системы.

Фото №2

1978 г. Вега-325С-(Магнитола)
Стационарная магнитола "Вега-325-стерео" с 1978 года выпускалась Бердским радиозаводом. Кассетная магнитола ''Вега-325-стерео'' состоит из шестидиапазонного радиоприёмника и кассетной магнитофонной панели производства Венгерской Народной Республики. Электрическая схема приёмной части магнитолы аналогична схеме серийной магнитолы ''Вега-321-стерео''. Работает магнитола ''Вега 325-стерео'' на две шаровые акустические системы 6АСШ-4, где установлено по одной головке 10ГД-38. В магнитоле имеется полный сервис предусмотренный для магнитол 3-го класса. Основные параметры: Чуствительность в диапазонах ДВ, КВ-1 и КВ-2 - 300 мкB, СВ - 180 мкB, УКВ - 15 мкВ. Диапазон частот при приёме в АМ диапазонах 100...3550 Гц, ЧМ и при записи и воспроизведении 100...10000 Гц. Номинальная выходная мощность - 2х3 Вт. Мощность, потребляемая от сети 40 Вт. Габариты магнитолы - 170х110х140 мм. Масса с двумя АС - 15 кг. Цена 380 рублей.

1978 г. Соната-201-стерео
Кассетные магнитофон и магнитофон-приставка "Соната-201-стерео" и "Соната-202-стерео" с 1978 и 1980 года выпускало Великолукское ПО "Радиоприбор". Оба аппарата разработаны на базе ЛПМ магнитофона ''Весна-201-стерео''. В дополнение к требованиям ГОСТ на магнитофоны II класса, любой магнитофон имеет устройство автоматического отключения двигателя при окончании ленты, пиковый индикатор перегрузки, со световой индикацией в режиме записи, коммутируемый шумопонижающий динамический фильтр, раздельную индикацию уровня записи по каждому из каналов, счетчик метража ленты, систему АРУЗ. Основные характерестики любого магнитофона. Магнитная лента А4203-3. Скорость ленты 4,76 см/с. Коэффициент детонации ±0,3 %. Номинальная выходная мощность в магнитофоне "Соната-201-стерео" - 2х6 Вт. Диапазон частот на ЛВ - 63...12500 Гц. Относительный уровень помех в канале З-В -44 дБ. Снижение уровня помех на частотах выше 4 кГц и работе ШМП -8 дБ. Коэффициент гармоник в канале З-В на ЛВ - 4 %. Габариты магнитофона 430х320х120 мм. Вес 7,5 кг. Цена моделей 380 и 300 рублей. Магнитофон-приставка ''Соната-202-стерео'' кроме отсутствия УМ, имеет меньше ползунковых регуляторов.
