Водяной теплый пол в Вашем доме…

Если проектировщик - то прошу прощения за резкие высказывания. Вопрос интересный. У родственников дом в Казани. Обогреваются теплым полом. Радиаторы установили несколько штук чтобы пеленки сушить. Но зимой тепло и без радиаторов.
Может быть дома не достаточно энергоэффективные? Вы только отопление проектируете? Просто много клиентов по России уже с нами работали. И север и юг - все довольны, жалоб нет. И с радиаторами и без них. У Вас какой регион?

На коллекторной группе установлены термостатические клапана. С их помощью включают и отключают циркуляцию теплоносителя в каждом контуре. Это можно делать вручную или с использованием сервоприводов.

Важно не ошибиться с выбором. Сервоприводы бывают нормально-закрытого типа и норма нормально-открытого типа, отличаются установочной резьбой 28х1,5 или 30х1,5 (наиболее распространена) и напряжением питания 24В или 220В.

Сервоприводы для термостатических клапанов подключаются к управляющей автоматике.

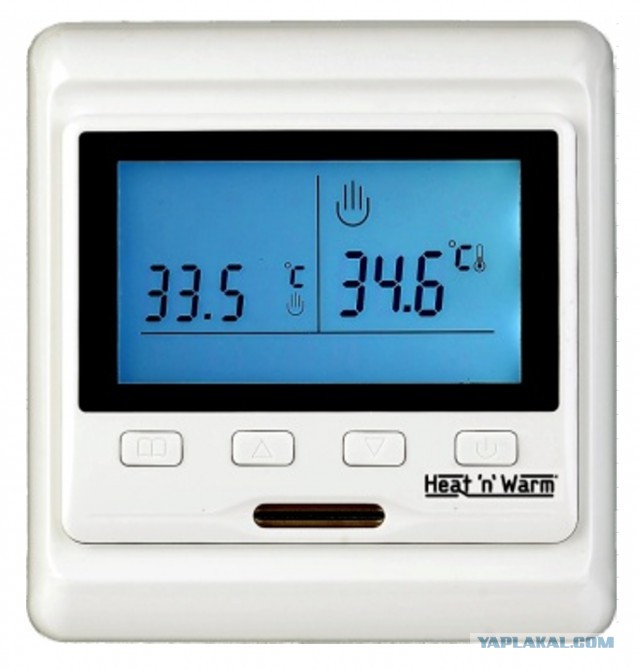

Самая простая схема – подключение сервопривода к терморегулятору (например HW500).
Терморегулятор комплектуется двумя датчиками температуры – встроенный для воздуха и выносной для пола. При понижении заданной температуры термостат подает напряжение на сервопривод для его открытия. Время открытия сервопривода около 2 минут.

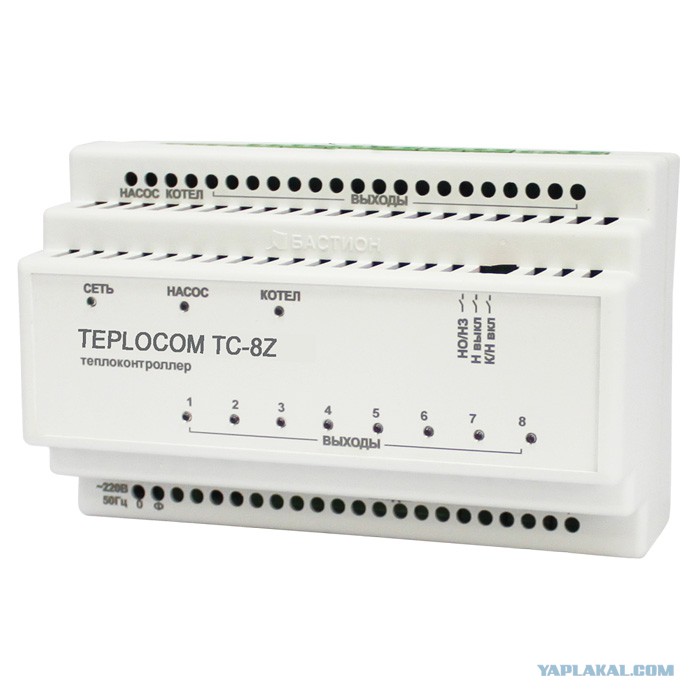

Вторая схема – подключение сервопривода к теплоконтроллеру (например TEPLOCOM TC-8Z)
Теплоконтроллер обеспечивает:
- интеллектуальное управление котлом и насосом;
- управление термоэлектрическими сервоприводами с двухпозиционной регуляцией по сигналу от комнатных термостатов;
- работу с нормально открытыми или нормально закрытыми термоэлектрическими сервоприводами;
- возможность отключать насос и котел при отсутствии запроса на отопление (экономия электроэнергии, газа, продление срока службы насоса и котла);
- регулирование задержки включения насоса и котла;
- регулирование задержки выключения насоса;
- индикацию наличия сети, состояния котла. насоса и сервоприводов (выходов);
- удобную коммутацию, быстрый монтаж системы.

Для обеспечения оптимального теплового режима в доме теплоконтроллер, в соответствии с температурными показаниями термостатов до 8 шт.). управляет включением и выключением котла,циркуляционного насоса, и электрических сервоприводов, которые отвечают за циркуляцию теплоносителя в отдельных отопительных контурах.

С отключением котла что то слишком серьёзно. На моем есть конечно вход для термодатчика,но учитывая что в половине дома обычные батареи а в другой ТП-котёл трогать не стоит.
Кстати неудобный вопрос можно ?
В чем разница между ненавязчиво рекламируемым СУ TIM и не нуждающимся в рекламе Valtec ?
Ну кроме цены

А вообще это законно, так использовать без доплаты общую отопительную систему ?

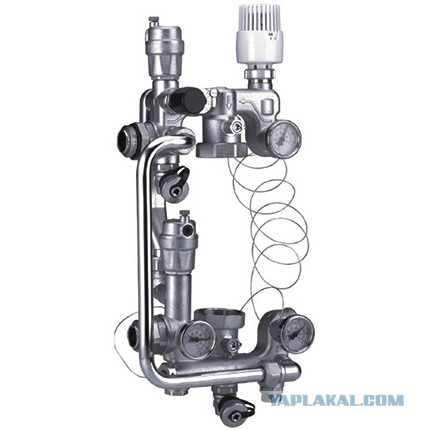

Разницы пока не увидел. Их задача - смешивать теплоноситель. По цене дешевле, на качество не жалуются (на JH1032). Есть еще узел JH1033 (ниже фото). Аналог Valtec Royal MIX. Но там разница в цене не очень ощутима.
Кроме TIM га рынке есть Profactor, VIEIR, SMS может еще какие-то брэнды. У них схожая прожукция. Даже каталоги похожи. Когда TIM был не раскручен - поставляли SMS. Может быть даже все это на одном заводе делают. Китай качественную продукцию тоже умеет делать.

Наибольшее распространение в инженерных системах жилых домов сейчас получили трубы, рабочую основу которых составляют следующие пластики:

- полиэтилен (РЕ, PEHD);

- полиэтилен повышенной термостойкости (PERT);

- полипропилен и его модификации (РР,PPH,PPB,PPR)

- хлорированный поливинилхлорид (PVC-C);

- сшитый (вулканизированный) полиэтилен (РЕХ).

Первые четыре пластика представляют из себя ярко выраженные термопласты. Их отличительными особенностями являются способность к повторной переработке и наличие так называемого «предела логарифмически-пропорциональной релаксации». На последнем свойстве хотелось бы остановиться подробнее, поскольку именно оно чаще всего и определяет долговременные прочностные характеристики материала.

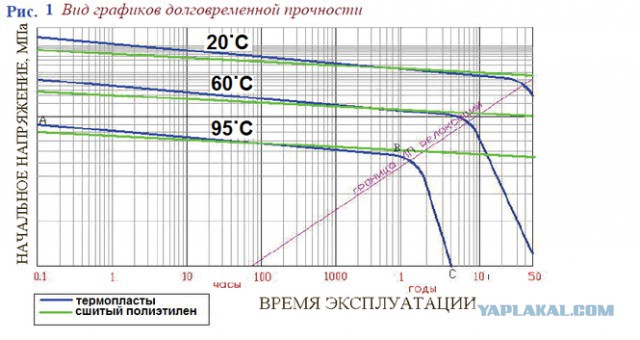

Как и у многих других материалов, под воздействием постоянной нагрузки прочность термопластов со временем снижается. В общей теории старения материалов это явление получило название «релаксации» ( от лат. relaxatio — ослабление, расслабление), а вызванный релаксацией рост деформаций – «ползучестью» . На определенном участке логарифмического графика зависимость времени до разрушения от начального напряжения в стенке трубы из термопласта представляет из себя практически прямую линию (рис.1 -участок A-B).

Такая зависимость дает возможность использовать для определения длительной прочности материала на этом участке экстраполяционный метод Палмгрена-Майнера (Palmgren-Miner). Однако, слепой перенос на термопласты метода, разработанного в 1945 году для металлов, в данном случае можно использовать только частично, поскольку , достигнув определенного значения (того самого «предела логарифмически-пропорциональной релаксации») наклон логарифмического графика резко изменяется (рис.1 -участок В-С). Это показывает, что даже при совсем незначительных начальных напряжениях в стенке труба из термопласта через определенный период разрушится. Продолжительность этого периода зависит от материала трубы, начального напряжения и температуры эксплуатации.

Это сообщение отредактировал ТЕПЛОvДОМ - 23.09.2018 - 21:30

Причину такого явления следует искать в молекулярной структуре термопластичного материала. Эти полимеры состоят из относительно длинных макромолекул (цепочек исходного мономера), имеющих короткие или длинные боковые ответвления. Между собой молекулы связаны только физическими связями (можно назвать их «силами трения»). Под длительной нагрузкой цепочки укорачиваются, соответственно уменьшается и их взаимная связь. В какой-то момент времени «сила трения» уже не в состоянии противостоять действующим внешним силам и начинается развивающаяся подвижка макромолекул друг относительно друга.

Примитивно, подобное явление можно проиллюстрировать на штабеле длинных досок (рис.2-А). Попытки вытащить доску из штабеля безуспешны, так как сила трения больше горизонтальной силы F. Когда доски в штабеле начали делиться на короткие отрезки (рис.2-В) , вытащить доску уже не составляет большого труда.

Теперь представим, что все доски в штабеле надежно скреплены между собойгвоздями (рис.2-С). Теперь деление длинных досок на короткие ничего не меняет к исходной ситуации. Для сшитого полиэтилена (РЕХ) пространственные химические связи, объединяющие макромолекулы в единую структуру, и являются своеобразными «гвоздями». Сшитый полиэтилен перестает быть термопластом. Его невозможно снова расплавить и сформовать. При достижении критической температуры материал просто разрушится. Такие полимеры называют «реактопластами». График долговременной прочности сшитого полиэтилена в логарифмических координатах близок к наклонной прямой на всем своем протяжении, поэтому рассчитать эту прочность можно сдостаточной степенью точности. Расчет металлополимерных и пластиковых труб, предназначенных для системвысокотемпературного отопления (5 класс эксплуатации) структур PEX-AL-PEX и PEX-EVOH-PEX ведется на основании предсказуемых временных графиков, чего нельзя сказать о термопластах. Наличие точек перегиба на графиках долговременной прочности делает расчет заведомо ориентировочным, поскольку на сегодняшний день еще ненакоплено достаточного количества экспериментальных данных.

Ведь для того, чтобы получить точку перегиба графика , например, для полипропилена РР-Н при температуре 70°С тест нужно продолжать не менее 400000 часов (46 лет). Не рекомендуется использовать в высокотемпературном отоплении (радиаторы) такой материал как PERT. Этот пластик , у которого боковые ветви развиты до октеновых, относится к термопластам и также имеет перегиб на графике , однако производители и продавцы предпочитают его не показывать, устремляя прочностные характеристики материала в бесконечность и вводя в заблуждение потребителей. Причем, делается это не всегда умышленно – просто для данного материала еще не успело накопиться достаточного количества экспериментальных данных.

По материалам ОАО "НИИСантехники"

Это сообщение отредактировал ТЕПЛОvДОМ - 23.09.2018 - 21:34

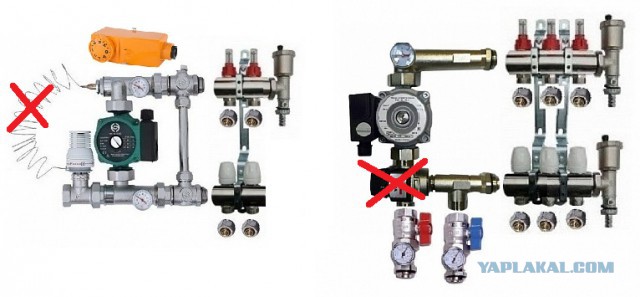

В смесительных узлах есть элементы, отвечающие за контроль температуры смешанного теплоносителя. В моделях JH-1032, JH-1033, JH-1036 это термоголовка с выносным датчиком и термостатический клапан. В узлах VR-200 и TVD-301 это трехходовой термостатический клапан. В случае выхода из строя этих элементов (например, при обрыве капиллярной трубки) теплоноситель с высокой температурой 70-80 градусов (который подается в радиаторы при комбинированной системе) подается в трубы теплого пола. Как было сказано выше – высокая температура отрицательно влияет на срок службы этих труб.

Ограничить температуру в аварийных ситуациях можно установив накладной терморегулятор TC 640W фирмы Profactor или AT-10 фирмы SALUS

Накладной термостат PF TC 640W предназначен для контроля и ограничения температуры трубопроводов в системах отопления и горячего водоснабжения посредством управления насосами, бойлерами, электротермическими приводами и т.п. при условии соответствия управляемого устройства техническим характеристикам термостатов. Чаще всего используются в системах теплого водяного пола для защиты контуров теплого пола от перегрева.

Термостаты PROFACTOR PF TC 640W являются механическими устройствами с переключающими контактами и не требуют энергии для работы. Термостаты не предназначены для установки в помещениях с повышенной влажностью и в агрессивных средах. При повышении/понижении температуры рабочей среды термостаты могут размыкать/замыкать контакты (алгоритм работы выбирается при подключении).

Термостат PROFACTOR PF TC 640W поставляется в комплекте со стальной пружиной для крепления на трубопроводах, обеспечивающей хороший контакт и надежную фиксацию смесительном узле или коллекторе.

Действие термостатов PF TC 640W и PF TC 641W основано на принципе теплового расширения жидкости, заполняющей датчик, капиллярную трубку и камеру термостата. Эта жидкость реагирует на повышение температуры и расширяется. Расширение передается на переключатель, который может замыкать или размыкать электрические контакты.

На каком втором круге? Так то она после первого снова нагреется.
