Проходной Выкл Вкл

Ну так Албанец чоткую схему дал. Маркировка на изделии- вот это подляна.
Надо найти клемму L и от этого уже плясать.

И есть вот такая хрень.

тоесть один кабель в подрозетнике у тебя 220 показывает? Если это так то коробку тебе самому придется делать а на другом выключателе сколько концов выходит?

И тут получается что у меня один кабель идёт от считка и не хватает проводов? Я счас пить начну.

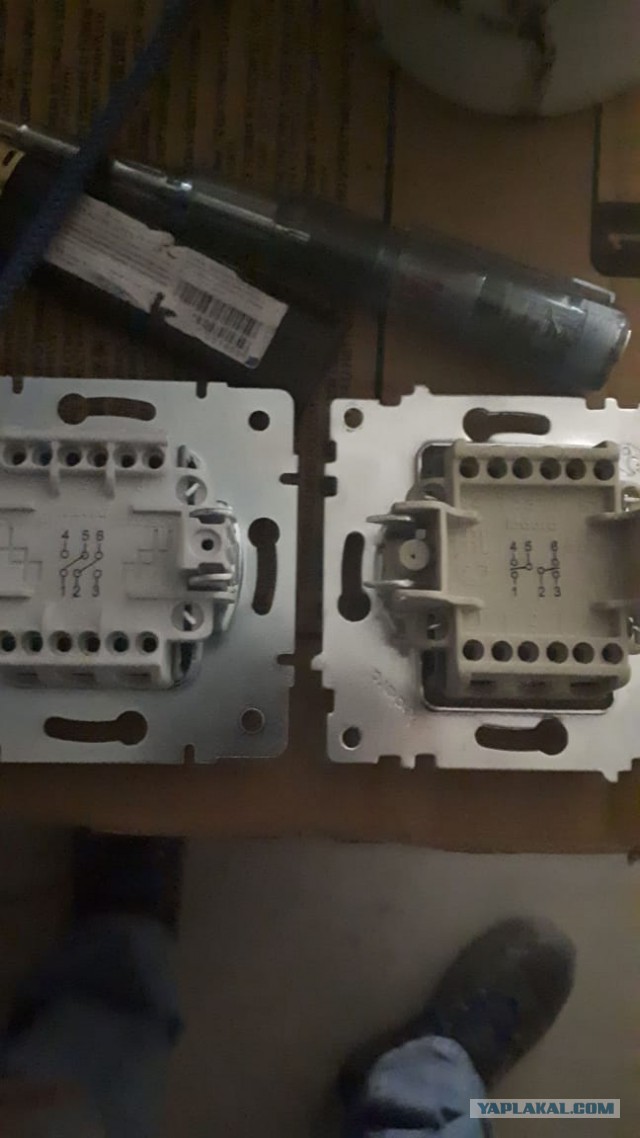

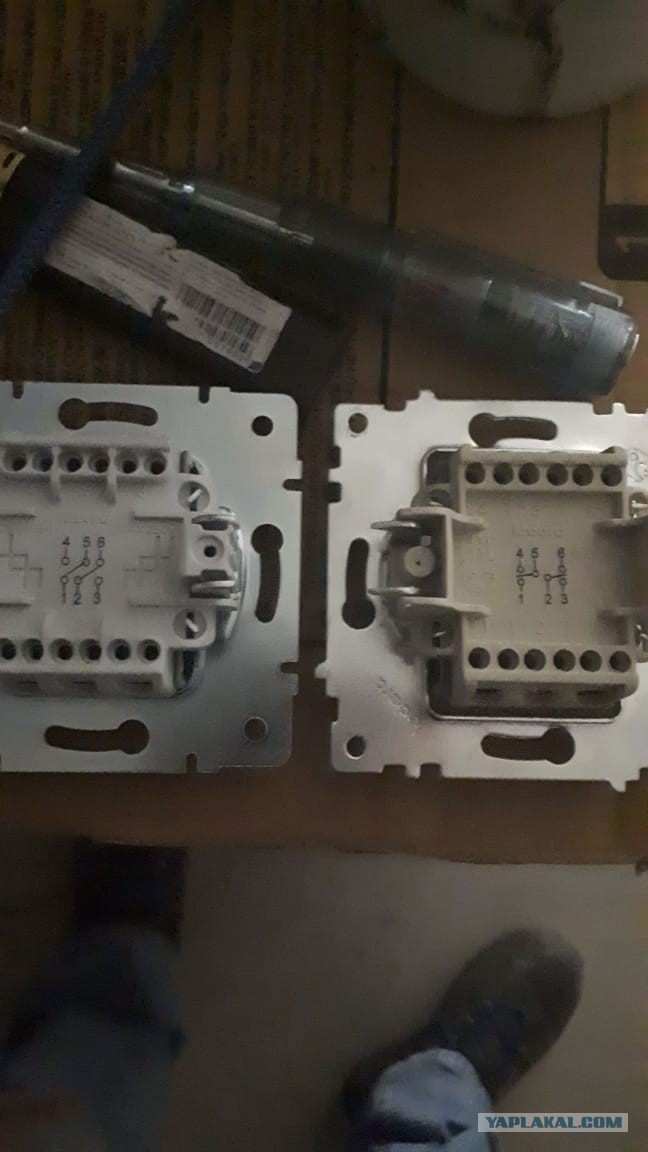

На правом четко видно, 2и5 фаза, а вот левый яп прозвонил.
Получается,у тебя три жилы из щита проходят по следователь но через оба подрозетника и возвращаются в щит.Маловато.это схема для одноклавишного.
Это сообщение отредактировал Russland70 - 13 ноя 2018 в 19:18

Цитата (Androsoff @ 13.11.2018 - 17:47)

Цитата (RealMaxx @ 13.11.2018 - 17:29) Я одного не могу понять... А зачем тут 2 выключателя? у меня так на даче, на первом этаже включил, на второй поднялся выключил)

А как та третий будешь забираться? Друг интересуется

с выключателями все понятно проходные двухклавишные 2 фаза 6 и 3 концы на одну кнопку 5 фаза 4 и 1 концы попробуй проверить лампочкой или цэшкой 220 на подрозетник приходит от кабеля который со щита идет

Цитата (mouse282 @ 13.11.2018 - 19:12)

Цитата (Androsoff @ 13.11.2018 - 17:47) Цитата (RealMaxx @ 13.11.2018 - 17:29) Я одного не могу понять... А зачем тут 2 выключателя? у меня так на даче, на первом этаже включил, на второй поднялся выключил) А как та третий будешь забираться? Друг интересуется

Выключатель называется с трех и более мест, или перекрестный.
А другу этому в рожу плюнь и отрекись.

Гидра, а у тебя разводка по потолку открытая идет или уже зашили?
Походу, добавлять кабели местами надо будет.

Слушай,Гидра, а ты где в Москве?

Цитата (Russland70 @ 13.11.2018 - 19:24)

Цитата (mouse282 @ 13.11.2018 - 19:12) Цитата (Androsoff @ 13.11.2018 - 17:47) Цитата (RealMaxx @ 13.11.2018 - 17:29) Я одного не могу понять... А зачем тут 2 выключателя? у меня так на даче, на первом этаже включил, на второй поднялся выключил) А как та третий будешь забираться? Друг интересуется Выключатель называется с трех и более мест, или перекрестный. А другу этому в рожу плюнь и отрекись. Гидра, а у тебя разводка по потолку открытая идет или уже зашили? Походу, добавлять кабели местами надо будет.

В стенах блять уже зашили. От второго выключателя до первого доходит 3 жилы.максимум что можно впихнуть это проходной одноклавишный. Или вскрывать стену. И я мать его 4 часа тупил в полумраке, замыкание раз 30 было. Ибо нехуй , перечитай как делать и проверь как должно быть. А не - я знаю как давай заебеним.

Цитата (Russland70 @ 13.11.2018 - 19:31)

Слушай,Гидра, а ты где в Москве?

В Подольске матери квартиру ремонтирую

Вставлю свои пять копеек в тему . Первое проверь питание на проводах , где сеть от туда и начинай плясать . Второе схема на выключателе часто не совпадает с монтажной самого выключателя , найди общий с которого при переключении задействованы оба контакта . Третье закороти желто-зеленый и синий в одном кабеле - найдешь конец провода в другом подрозетнике . Если схема собрана верно в распредкоробке то должно заработать . На первом приходящий белый на (5) (если это он ) уходят 1 и 4 то и придти на второй должны под этими номерами и уходящий (5) белый . Должно получится все , если в распредкоробке нет косяков .

Самый правильный вариант это 6 кабелей между выключателями. Один от считка до ламп. Один от считка до первого выключателя. Иду. Спасибо ЯП. Все понял.

Цитата

От второго выключателя до первого доходит 3 жилы

Если у тебя две группы светильников, нихрена у тебя не получится! Маловато жил между переключателями.

Цитата (Yurets1968 @ 13.11.2018 - 19:41)

Цитата От второго выключателя до первого доходит 3 жилы Если у тебя две группы светильников, нихрена у тебя не получится! Маловато жил между переключателями.

Да уж. Или стены вскрывать или одноклавишный ставить. Никому не надо 4 двухклавишных проходных переключателя? ))))

А если попробовать импульсными реле выйти из ситуации?

тс ты скажи сколько плафонов (или люстр) в схеме у тебя

Цитата (8206711 @ 13.11.2018 - 19:45)

А если попробовать импульсными реле выйти из ситуации?

Хуимпульсными! Явно что-то в проводке замутили. Берётся обычный тестер на прозвонку,с длинными проводами на щупах-чтобы от щитка до конечной точки хватило-и вперёд,определять,какой провод откуда и куда идёт. Делов-на полчаса,не более. Если действительно где-то обрыв,то выйти из ситуации за счёт методики и имеющегося резерва (например,использовать "Нулевой "провод в качестве "Фазного". Или кардинально: ебашить нах стены и проводку вынимать. Есть способ менее губительный. Существует китайский приборчик,который определяет наличие проводки в стенах,её разрыв или замыкание. Тогда ебашить придётся только в одном месте.

Лампочку сажаешь на два коричневых, а два красных между выключателями на фазу и ноль.

по фото я так понял что выключатели не одинаковые там контакты на них разную маркировку имеют вот так надо соеденять если один плафон
Это сообщение отредактировал tajnishok - 13 ноя 2018 в 20:16

https://www.youtube.com/watch?v=G8srQDropEw вот тут на пальцах показано как и что . сам делаю по этой схеме .

Цитата (Gydra @ 13.11.2018 - 19:44)

Цитата (Yurets1968 @ 13.11.2018 - 19:41) Цитата От второго выключателя до первого доходит 3 жилы Если у тебя две группы светильников, нихрена у тебя не получится! Маловато жил между переключателями. Да уж. Или стены вскрывать или одноклавишный ставить. Никому не надо 4 двухклавишных проходных переключателя? ))))

Стены вскрывать не надо, у тебя там по 6 жил заложено, норм. На потолке раскусываться надо и добавлять кабель от второго переключателя до нагрузки как минимум, в коробках, разумеется. Блин, далековато ты, в Москве бы подъехал.

Блин,только допер,у тебя горизонтальная разводка тоже по стенам под штукатуркой штоль?

Цитата (Russland70 @ 13.11.2018 - 20:26)

Блин,только допер,у тебя горизонтальная разводка тоже по стенам под штукатуркой штоль?

Ага блять. И трёх жил не хватает. А то и четырёх. Заебись вообще.

Проводку ты кидал?
Не всю, но участка 3-4вскрыть придется, это да.Где трассы шли помнишь или другие штукатурили?
Это сообщение отредактировал Russland70 - 13 ноя 2018 в 20:53
