Я тоже у себя вроде по схеме собирал, тока нихуа не работали, взял индикаторную отвертку и немного покумекав разобрался, что провода надо было переткнуть. Почему по схеме не работало, хер знает, собрал все на место и разбираться не стал
Размещено через приложение ЯПлакалъ
Контакты расписаны просто и лаконично. 1,2,3,4,5,6

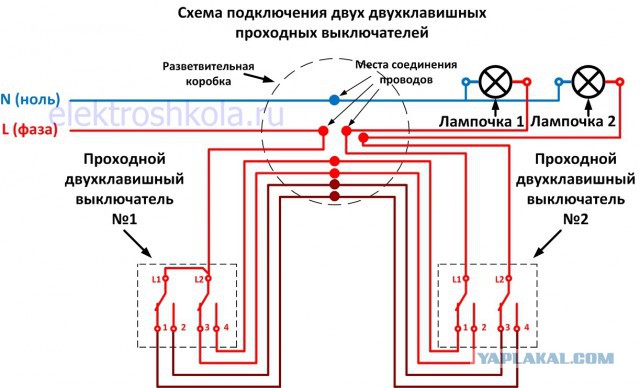

Такой что ли ?
Пиздить надо производителей за такое обозначение. Непонятно, какой из контактов общий. 6 или 2? 5 или 1? Т.е., сейчас я, уже разобрав подобный выключатель, понимаю, что общие контакты 2 и 5, но это вообще не очевидно.
2 фаза концы 3,6 это 1 первая кнопка 5 фаза 1,4 концы вторая кнопка
я лексманы в воскресенье двухклавишные проходные подключал
Нихрена. Может я что то не так делаю. Я х.з. вылетает.
проверь там на одну розетку должно приходить два фазных провода и они должны мигать под индикаторной отверткой а на второй розетке мигать индикатор на фазах не должен проверь соединения в коробке
Порядок действий при сборке распределительной коробки с семью проводами - проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.
Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники. Уложить в коробку скрутки и закрыть крышкой.
Порядок действий при сборке распределительной коробки с семью проводами - проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.
Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники. Уложить в коробку скрутки и закрыть крышкой.
проверь соединения в коробке

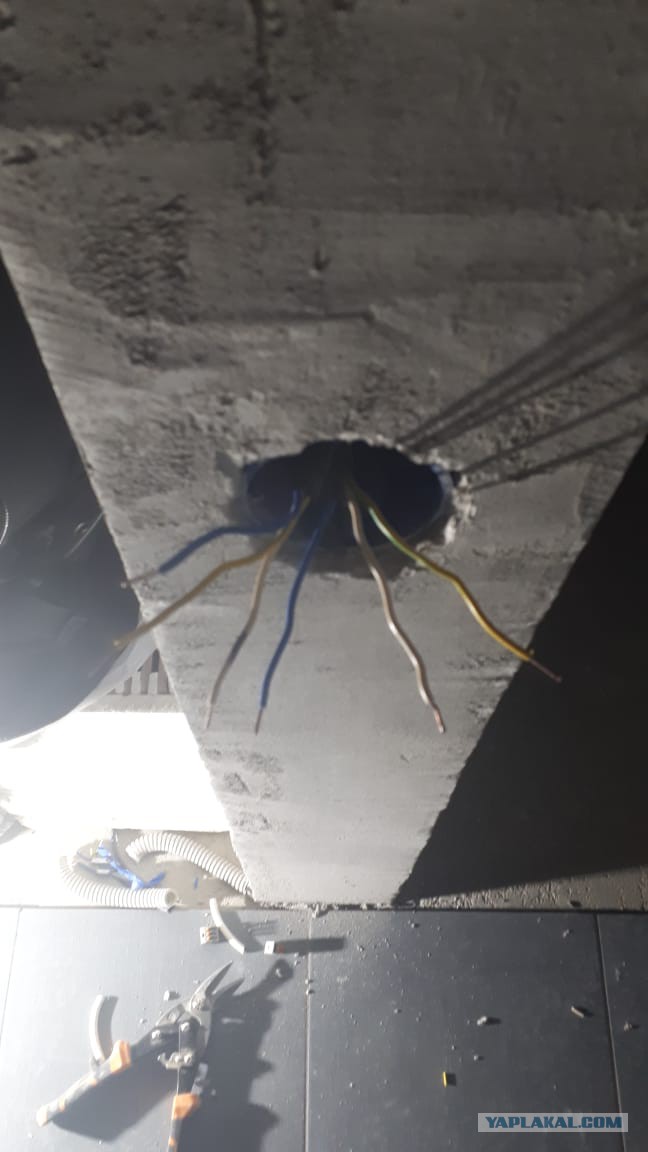

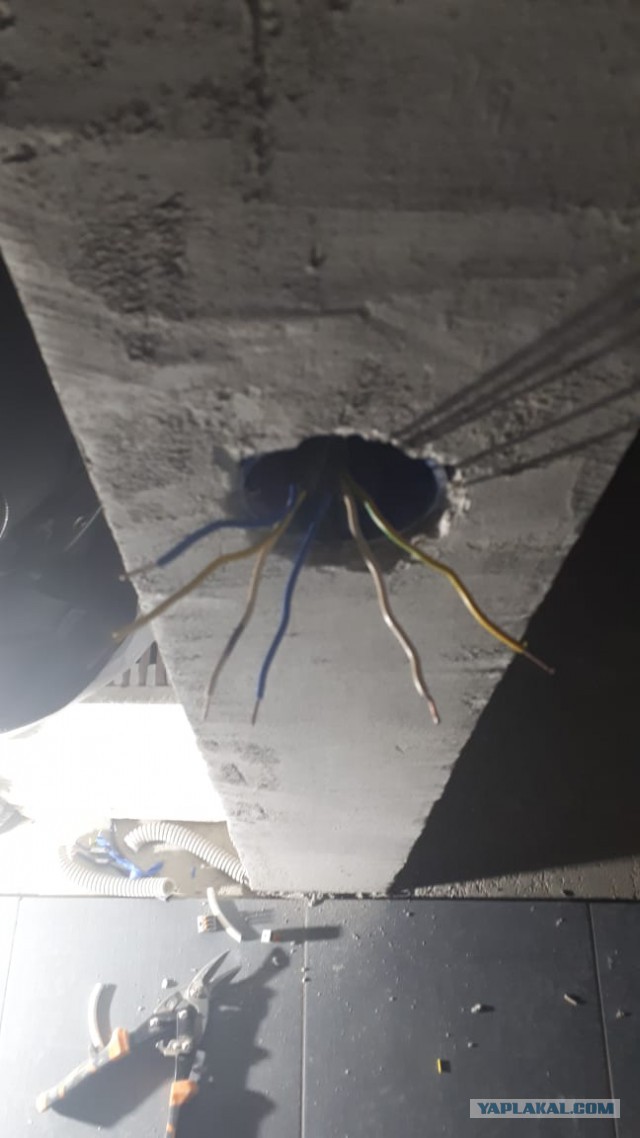

Нет коробки. Прямой кабель от щита. От щита 3-х жильный. Мля. А жёлтый не надо соединять в щите? Что то у меня мозг потёк хули. Четвёртый час уже на исходе.
там коробка должна быть больше 60й в ней фигова туча концов должна быть
Так мля а сколько должно быть проводов между выключателями? Сколько вообще должно быть проводов? В этой схеме. Выключение 2 контуров освещения. В 2-х разных точках.
там коробка должна быть больше 60й в ней фигова туча концов должна быть
12 жил,6 соединений. Наган, круто, но тут походу, пошагово надо и с начала. Скажи,ТС, на переключателях сзади маркировка клемм присутствует?Прозвонка или тестер есть?И почему у тебя два трехжильных провода?
Это сообщение отредактировал Russland70 - 13 ноя 2018 в 18:55
там коробка должна быть больше 60й в ней фигова туча концов должна быть
Так мля а сколько должно быть проводов между выключателями? Сколько вообще должно быть проводов? В этой схеме. Выключение 2 контуров освещения. В 2-х разных точках.
подающий питание провод, два провода на свет два провода на каждый выключатель итого 7 проводов в коробке и 9 "скруток"
там коробка должна быть больше 60й в ней фигова туча концов должна быть
12 жил,6 соединений. Наган, круто, но тут походу, пошагово надо и с начала. Скажи,ТС, на переключателях сзади маркировка клемм присутствует?Прозвонка или тестер есть?И почему у тебя два трехжильных провода?
У него двухклавишный проходной там 6 концов в подразетнике
там коробка должна быть больше 60й в ней фигова туча концов должна быть
12 жил,6 соединений. Наган, круто, но тут походу, пошагово надо и с начала. Скажи,ТС, на переключателях сзади маркировка клемм присутствует?Прозвонка или тестер есть?И почему у тебя два трехжильных провода?

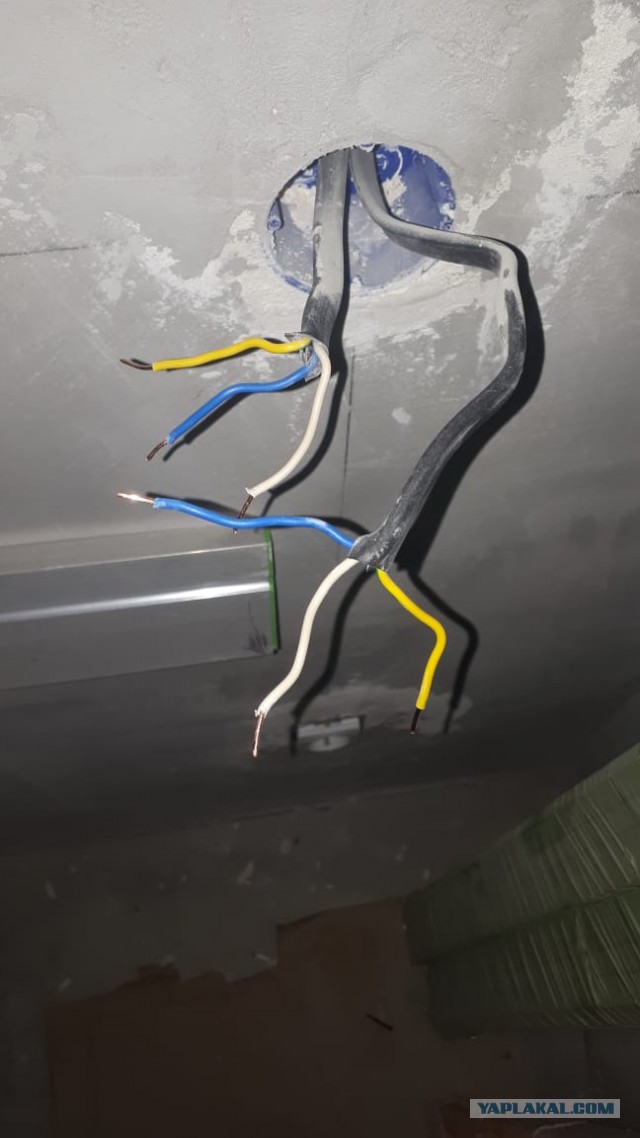

Значит всё просто. Сначала. Имеем кабель 3 жилы. От считка до первого выключателя. От туда же идёт ещё один кабель. На второй выключатель. Выглядит примерно так.
