отрезаешь блок питания от шнура зачищаешь концы. Юсбишный шнурок разрезаешь и зачищаешь концы. Потом оба шнурка соеденяешь, там всего то по паре жил, так что не ошибешся. Усе, профит.

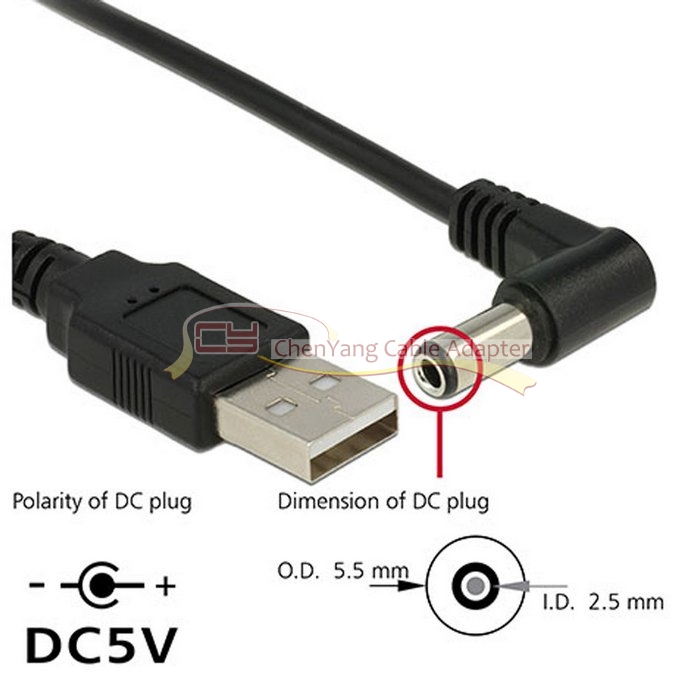

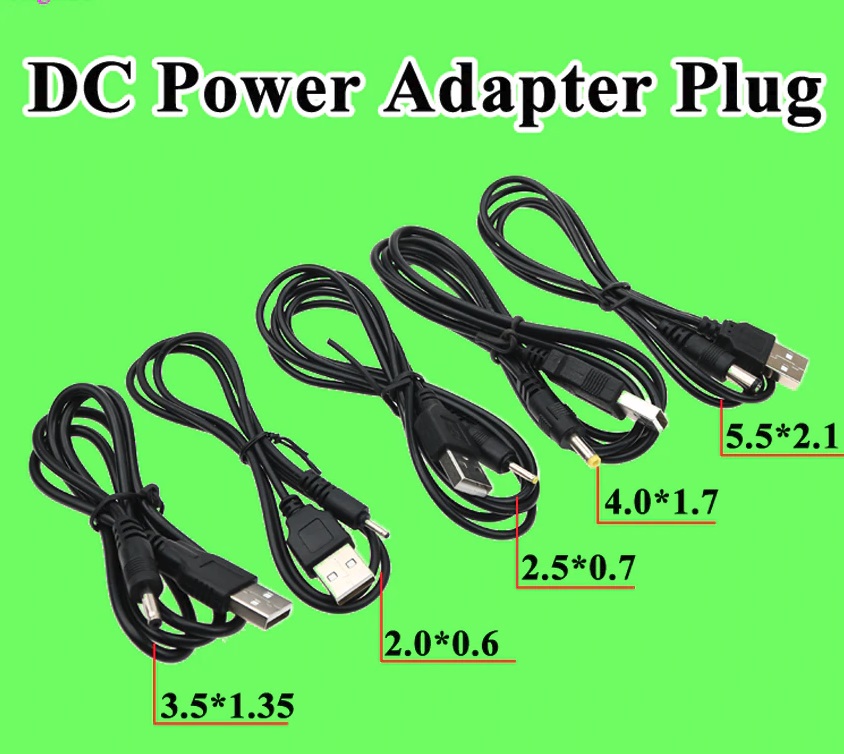

Ломать блок питания не хочу. Пусть останется для сети 220 Вольт он. И для ЮСБ шнурок-переходник с Али или не с Али)
Парочка похожих часов дома, щас посмотрел, а там снизу батарейный отсек для вот такой батарейки 9v. Но работают они от сети, ни разу батарейки не вставлял.
Если напряжение отключится и потом опять включится - часы сбросятся. Батарейка для памяти в такой момент.
2 батарейки АА для резервного питания памяти при отключении 220 Вольт. Чтобы не сбросились настройки, пока нет сети. И только для этого.
Так в заводских исполнениях при отключении сети питание батареи поддерживает только питание схемы часов, но не дисплея! Потому что дисплей нехило тянет. Если завести питание DC (постоянку) на место выхода +/- с блока питания на схему часов, то потребление серьезно повысится, скорее всего несколько десятков ватт в сутки будет - 5 вольт и 500 мА/час это 2,5 ватта в час, в сутки получается 60 вт, а батарея еще должна быть с запасом, как раз ватт не меньше, чем на 100 получится.
Это сообщение отредактировал Лякса - 21 сен 2020 в 00:36
Так в заводских исполнениях при отключении сети питание батареи поддерживает только питание схемы часов, но не дисплея! Потому что дисплей нехило тянет. Если завести питание DC (постоянку) на место выхода +/- с блока питания на схему часов, то потребление серьезно повысится, скорее всего несколько десятков ватт в сутки будет - 5 вольт и 500 мА/час это 2,5 ватта в час, в сутки получается 60 вт, а батарея еще должна быть с запасом, как раз ватт не меньше, чем на 100 получится.
Хорошо бы как-то замерить сколько будет реально. Может часы не все 500 мА берут? У меня есть мысль использовать солнечную батарею с контроллером заряда с ЮСБ выходом. Чтобы подобрать наиболее подходящую солнечную батарею и не сильно большую, чтобы не переплачивать. 100 Ватт при 12 Вольтах = 8,5 Ампер*час/сутки Это совсем небольшая батарея и недорогая. Например Восток СК-1218 на 18 Ампер почти 3000 рублей. Даже с избытком.
Это сообщение отредактировал Лешийкот - 21 сен 2020 в 00:49
берёшь 2 шт 18650, ставишь dc-dc down на 5 вольт и плату авт. откл/вкл зарядки для батареек 7,2 В, вроде всё. можно одну 18650, там скорее на 3,3 вольт стабилизатор стоит, вот его находишь и к нему цепляешься...
В часах стоит, судя по картинке, светодиодный дисплей. Это значит, что с вероятностью 99% в схеме часов источник питания имеет на выходе 9...12 В с током, ну максимум, 200 мА. Ну, может быть, 6 В, но маловероятно. Делаем так. Находим коробку (например, от обуви). Отключаем часы от сети. Разбираем часы, запоминая, что как там внутри, чтобы знать, как потом потом собрать обратно. Находим выход источника питания (конденсатор после диодного моста). Включаем часы в сеть 220 В (ОПАСНОЕ НАПРЯЖЕНИЕ - ОПАСНО ДЛЯ ЖИЗНИ). Убеждаемся, что часы работают. Замеряем напряжение на выходе блока питания и ток потребления схемой часов в 2 режимах - обычного хода часов и во время сигнала будильника. Отключаем часы от сети. Кладём разобранные часы вместе со всеми деталями и винтиками в коробку от обуви, чтобы ничего не потерялось. Теперь мы знаем, какой источник питания стоит в часах. Далее у нас 2 пути. Или найти на алях или в ближайшем магазине электроники нужный блок питания (адаптер), или там же повышающий преобразователь с 5 В в нужное для питания схемы часов напряжение с не меньшим, чем нужно, выходным током (желательно с рабочим током, в 2-5 раз бОльшим, чем потребление схемой часов). Далее на заднюю стенку часов ставим разъём либо для вилки адаптера, либо для USB разъёма. Отсоединяем штатный блок питания. Подсоединяем разъём адаптера к схеме часов с учётом полярности в случае применения адаптера. Если применяем питание от USB, то ставим преобразователь и подключаем его к разъёму USB и схеме часов. В обоих случаях необходимо оставить на входе питания схемы часов штатные электролитический и керамический конденсаторы. Без них цифровые микросхемы часов (или единственная микросхема) будут работать неустойчиво или вообще часы не запустятся, а так же может произойти сбой работы схемы часов при переходе на резервное (от батареи) питание и обратно. Собираем часы. Убеждаемся, что часы работают во всех режимах, что часы не сбиваются и "помнят" время срабатывания будильника при снятии питающего напряжения (отключение адаптера или USB разъёма).
Это сообщение отредактировал sergeich171 - 21 сен 2020 в 06:20
