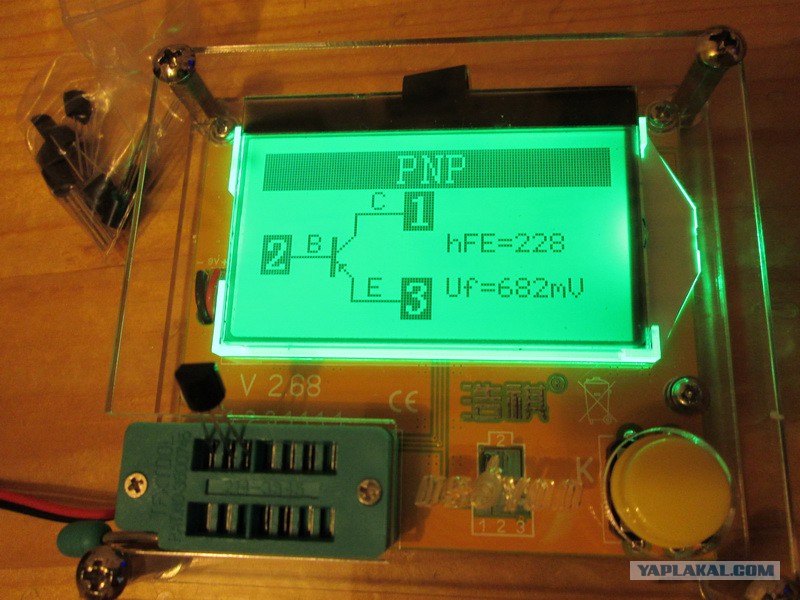

Тоже отмечусь Вот, не так давно анализатор купил, анализирует все - Транзисторы, диоды, емкости, индуктивности, сопротивления и еще вроде что то Прикольная вещь, эх, жаль что лет 25 назад таких приборчиков не было

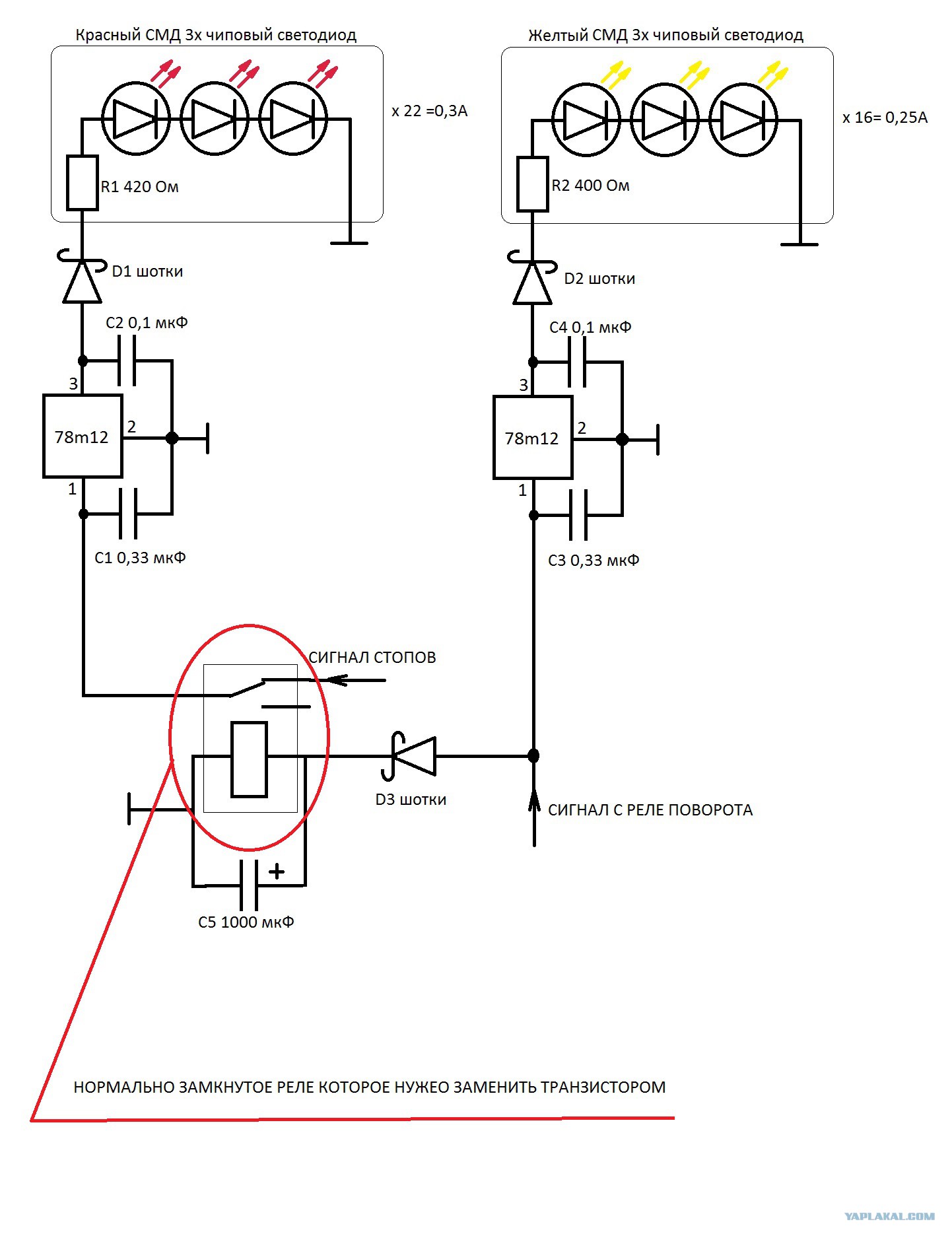

штатное реле работает тока на поворотники, реле поворотов уже есть специальное под светодиоды с регулируемой частотой. в поворотниках я использовал 3хчиповые светодиоды 5050( кристаллы соединил последовательно) на каждый светодиод ограничительный резистор, а питание стабилизируется кренкой L7812

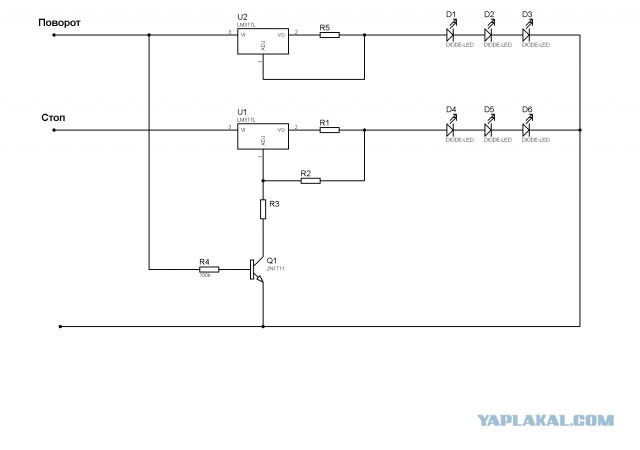

Может вот так? Микросхемы LM317 , транзистор любой слаботочный, резисторы надо пересчитать (есть режим включения генератор тока). Стоп будет в зависимости от резисторов или гаснуть полностью или на половину.
КаПиТаHHеМо smekalof yapconsensus Всем огромное спасибо! Буду пробовать. По результатам сообщу обязательно. Если нужно будет, кондеры поменяем! Реально нужная и полезная тема Колеективный разум профессионалов - мегасила!
Лезвием отвертки аккуратно прикоснуться к среднему выводу переменного резистора (на фото) похоже это регулятор громкости. Если динамики живые, то услышите щелчки или фон переменного тока. Потом можно и сигнал подать (от плеера например)

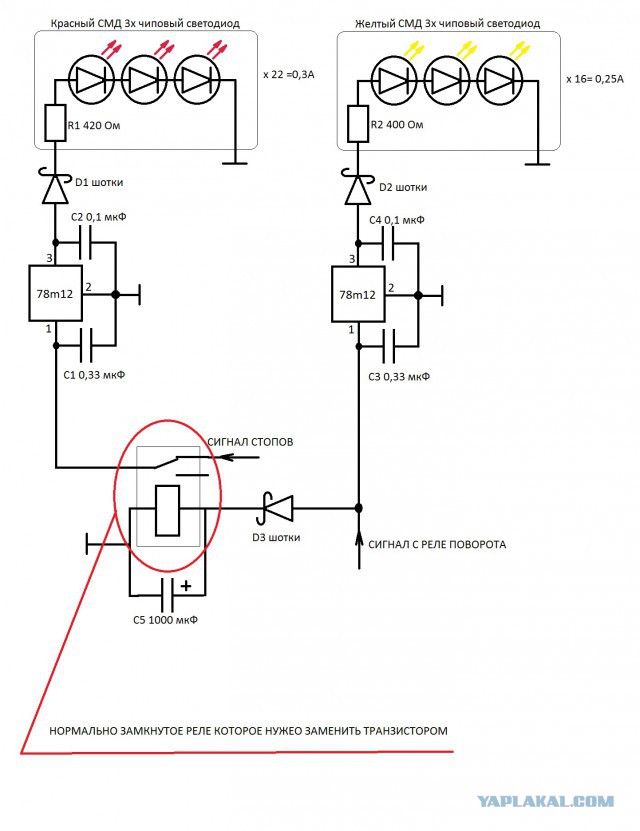

штатное реле работает тока на поворотники, реле поворотов уже есть специальное под светодиоды с регулируемой частотой. в поворотниках я использовал 3хчиповые светодиоды 5050( кристаллы соединил последовательно) на каждый светодиод ограничительный резистор, а питание стабилизируется кренкой L7812
Может вот так? Микросхемы LM317 , транзистор любой слаботочный, резисторы надо пересчитать (есть режим включения генератор тока). Стоп будет в зависимости от резисторов или гаснуть полностью или на половину.
Я отказался от LM 317, потому что если вдруг перегорит светодиод, сила тока будет будет больше на остальных светодиодах чем нужно(что ускорит перегорание остальных светодиодов, а их 22 красных и 16 желтых), поэтому решил поставить кренку, и каждый светодиод ограничить резюком
Я отказался от LM 317, потому что если вдруг перегорит светодиод
Резистор не есть хороший генератор тока и шансов выгореть гораздо больше. Может всё-таки последовательно соединить?
ну если последовательно, то ваще беда, если один кристалл сгорит, вся сборка работать не будет(стопа или поворота) . Резисторы у меня рассчитаны с таким запасом, что светодиоды работают не в полную силу.
Лезвием отвертки аккуратно прикоснуться к среднему выводу переменного резистора (на фото) похоже это регулятор громкости. Если динамики живые, то услышите щелчки или фон переменного тока. Потом можно и сигнал подать (от плеера например)
Может сигнал лучше через ёмкость подать?
Если подать сигнал как показал smekalof, то емкость в цепи управляющей сетки там уже есть (0,047мкф). Я описал способ быстрой проверки.
Это сообщение отредактировал yapconsensus - 19 окт 2016 в 19:36
Сколько, оказывается, знающих людей собралось. Не буду задавать легкий вопрос - зачем я в детстве варил свинец с серой в пробирке. Это все знают. А вот что такое "Хоттабыч", кто-нибудь помнит?
Тоже отмечусь Вот, не так давно анализатор купил, анализирует все - Транзисторы, диоды, емкости, индуктивности, сопротивления и еще вроде что то Прикольная вещь, эх, жаль что лет 25 назад таких приборчиков не было
Аж слюни потекли... а мне приходилось всякие приблуды рукожопить чтоб возможности Ц4315 расширить...

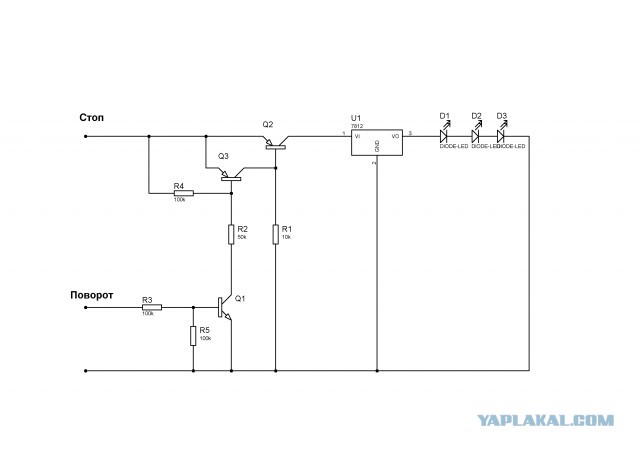

А их по твоей схеме, просто питание на них завести на базу транзистора , там где "поворот"
ПыСы.Это левая часть твоей схемы, для сигналов "Стоп"
ааа, понял, а какие именно транзисторы использовать не подскажете? Q2 и Q3 есть у меня кт814, пойдут?
Это сообщение отредактировал bamduk - 19 окт 2016 в 20:43
Я отказался от LM 317, потому что если вдруг перегорит светодиод
Резистор не есть хороший генератор тока и шансов выгореть гораздо больше. Может всё-таки последовательно соединить?
ну если последовательно, то ваще беда, если один кристалл сгорит, вся сборка работать не будет(стопа или поворота) . Резисторы у меня рассчитаны с таким запасом, что светодиоды работают не в полную силу.
Возьмите, нагрейте ваше устройство градусов до 50, и померьте ток на светодиодах. Он легко может вырасти раза в три-четыре. По этой причине светодиоды питают от стабилизатора тока, а не от стабилизатора напряжения...
Здрасте, и меня принимайте! Знаю я эти микросхемы восемь ножек и две ручки-мы их сами делали(работал в НПО при НИИ "МИОН" но... давно при социализме мда, реально давно...) Сей час занимаюсь ремонтом нотиков и прочей IT шалабудени(свой С/Ц), порой даже и толк выходит(бестолочь остается), много чего чиним"по гарантии". Матюкающегося клиента могу и побить -мне это не трудно. P.S. Собственно: -Хорошая тема! Кружку быть!!!
Это сообщение отредактировал Альт - 19 окт 2016 в 20:50
Я отказался от LM 317, потому что если вдруг перегорит светодиод
Резистор не есть хороший генератор тока и шансов выгореть гораздо больше. Может всё-таки последовательно соединить?
ну если последовательно, то ваще беда, если один кристалл сгорит, вся сборка работать не будет(стопа или поворота) . Резисторы у меня рассчитаны с таким запасом, что светодиоды работают не в полную силу.
Возьмите, нагрейте ваше устройство градусов до 50, и померьте ток на светодиодах. Он легко может вырасти раза в три-четыре. По этой причине светодиоды питают от стабилизатора тока, а не от стабилизатора напряжения...
гонял на полной мощности дня два. сила тока возрастает на 0,04А на всей сборке, при выходе на температуру градусов в 60, но в таком режиме у меня плата работать не будет. Температура будет примерно окружающей среды, т.к светодиоды будут работать в режиме габаритов а там потребление 0,03 А на 22 светодиода Все замеры от лабораторного блока питания. Температура рукой)))
Матюкающегося клиента могу и побить -мне это не трудно.
Я одному пообещал отвертку в голову воткнуть, он решил, что таки да, есть косяк с его стороны
я бил... на приемке у меня доча сидит, техника в гарантийный ремонт сдается с заполненным гарталоном, в предторг-с печатью магазина но без даты продажи(не моя прихоть-нам приходится сканировать гарталоны и отправлять сканы вендерам). Клиенту даже предложили оставить изделие в нашем с/ц "на хранение"(ну, чтоб он со стабилизатором к продавану не мотался, а лишь с гарталоном за печатью съездил) так он ругаться, да еще матом НА МОЮ ДОЧЬ -М А Т О М!! я его побил... мне за это не стыдно. "Дятел" ушел, стабилизатор забрал, через пару дней этот же стабилизатор принесли, но принес ДРУГОЙ человек, с заполненным гар талоном. Спокойно сдал без криков и воплей. Я по жизни мирный и спокойный... большую часть дня... порой.
