Радиокружок

я в теме, 73

И меня впишите.
ИК станция есть, паяльники есть, фен есть, осциллограф есть. Паяю самовары

Меня вписывайте. Т.к. сыну, в силу возраста, ЯП ещё запрещён, но некоторыми мелочами мы с ним занимаемся. На уровне радиопионеркружка.

Кружок кружком, надо отдельную ветку, как у стихоплетов или кухонных дел мастеров. А то поселят в ЭВМах, а там всё иконки обсуждают, у кого красивше рабочий стол.

Тоже когда-то дружил с паяльниками... начинал как многие, с цветомузыки под руководством отца, потом увлекся звукотехникой. Усилители Зыкова, Агеева, Галченкова и многое другое из журналов "Радио" были собраны собственноручно. Работало это все. Друзья радовались... Затем пошли телевизоры в смысле ремонт (УЛПЦТ, УПИМЦТ, 2УСЦТ и т.д.) Эхх, были времена... Тема классная, я с вами!

Цитата

УПИМЦТ

С адской разверткой на тиристорах, малейшая утечка в нем и всё. Ещё два дросселя, если вдруг случайно их перепутать, то тоже не заведется. Отличались они лишь толщиной зазора, который с ходу не заметишь.

Цитата (ХуХер @ 18.10.2016 - 21:05)

Цитата УПИМЦТ С адской разверткой на тиристорах, малейшая утечка в нем и всё. Ещё два дросселя, если вдруг случайно их перепутать, то тоже не заведется. Отличались они лишь толщиной зазора, который с ходу не заметишь.

Да да... было дело. Но как же ж было приятно услышать звук запуска строчной развертки после долгих поисков и разочарований... матерных слов нехватало. Помнится, очень выручала книга Ельяшкевича в которой некоторые неисправности описывались.
Это сообщение отредактировал yapconsensus - 18 окт 2016 в 21:31

Цитата (yapconsensus @ 18.10.2016 - 20:19)

Помнится, очень выручала книга Ельяшкевича в которой некоторые неисправности описывались.

Ельяшкевич = Хоровец, Хилл, для телевизионщиков. Писал настолько легко и просто для понимания. )

А меня возьмете? Я тоже иногда паяльником в разные агрегаты тыкаю. С переменным успехом. )))

Цитата (КаПиТаHHеМо @ 18.10.2016 - 18:26)

Цитата (Скифософский @ 18.10.2016 - 15:59) Цитата (КаПиТаHHеМо @ 18.10.2016 - 15:43) Цитата (Скифософский @ 18.10.2016 - 15:36) Можно и в живую. Хотя тут задержки миллисекундные - хватит и ардуиновского кода. Проблема именно в том, как подавать импульсы. Проверенный алгоритм бы... Ну и бонус по сложности - конденсаторный двигатель. Смещение фаз не 120 градусов, а 90. Тут то кмк и зарыта собака. Где-то я нарываюсь на резонанс обмоток =( Схема - мост? импульс положительное плечо, пауза 5-10%, импульс отрицательное плечо, пауза 5-10%, импульс положительное плечо, пауза 5-10% ну и так далее... Схема - 2 обмотки. И именно так я и делаю ))) И пока он еле крутился - работало, а как подобрал тайминги и раскрутился - уже 3 ключа спалил )) Не всё так просто... А вот так выход сделать? По безобмоточной схеме?

Ааа, ты про этот мост =)

Да, мост. Только 3-х фазный. Т.е. 6 ключей.
И драйвер для управления ими - IR2132
...И я нашёл где собака порылась... Эта ошибка стоила мне 500 руб.

В общем - оно, тварь, инвертирует. Но не сигнал, нееет. Оно инвертирует выходы! Сейчас два часа сидел с тестером что б понять, как же так - открываю "верхний" транзистор, а открывается нижний!

Как оно крутилось - вообще ума не приложу. И ведь даже сгорело не сразу!

И я теперь понимаю, почему сгорело после раскрутки. Оно ж получается коротило обмотку. Т.е. пока одна обмотка разгоняла мотор, другая коротилась транзистором. Ну и когда оно раскручивалось... пух... и готово.

Скифософский Ну слава богу что причину нашел, теперь все будет работать Рад за тебя, дружище!

Всем привет!
Помогите разобраться новичку. Паяльник имеется, если что.
Итак, попала в мои руки магниторадиола 68 г.в. Состояние ее было весьма плачевным. На радостях, что наконец-то я услышу "теплый, ламповый", нашел схему этой модели и аккуратно отделил УНЧ и блок питания от остальной части устройства. Включил в сеть - лампы загорелись! Теперь надобно найти, куда аудио сигнал подать... Хочу реставрировать корпус и использовать ее в таком, усеченном виде.
Поскольку сам не разбираюсь, отдал на диагностику в контору, которая ремонтирует всякую бытовую технику. Сижу, как на иголках, жду пока позвонят с вердиктом - работает-не работает, что поменять и т.д. А пока жду - усиленно вникаю. Жаль, что сейчас нет доступных, как в Союзе, радиокружков... Пошел бы с радостью, для себя, в качестве хобби. Но это другая тема...

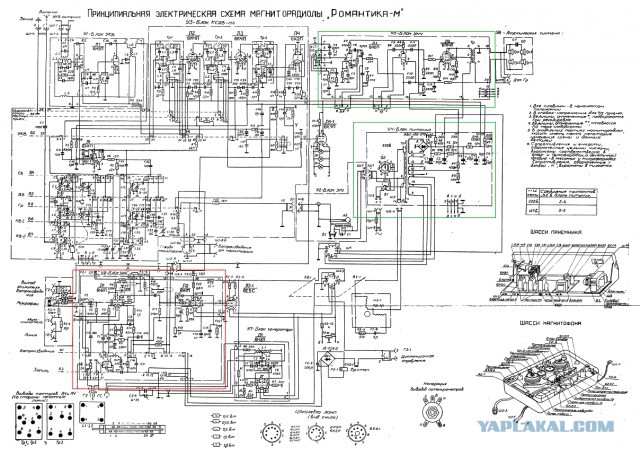

Вопрос ко всем причастным, и в особенности создателям ламповых усилков (в соседней теме насчитал как минимум троих), да и всем "шарящим" в теме - посмотрите пожалуйста схему! Зеленым - это то, что в наличии, остальное есть, но не дома. Вопрос собственно такой - будет ли работать УНЧ с БП отдельно от остального хозяйства? Куда подавать аудиосигнал? Красным выделил блок УНЧ катушечного магнитофона. Лично у меня подозрение, что все это надо вместе соединять и на этот мафон сигнал подавать. Однако, преследую другую цель - все ненужное исключить, чтобы не менять туеву хучу деталей, ведь девайс основательно ушатан. Но горящие лампы меня завораживают...
В общем, любые полезные советы приветствуются и награждаются хорошей кармой (юкки у меня нема, извиняйте), кроме одного - выкинуть этот хлам и купить что-нибудь поновее :) Закусила эта тема, хочу разобраться, оживить этого мамонта. Да и надо же с чего-то начинать. Если надо какие фотки - не вопрос.
По результатам отчитаюсь.
Всем добра и бобра)

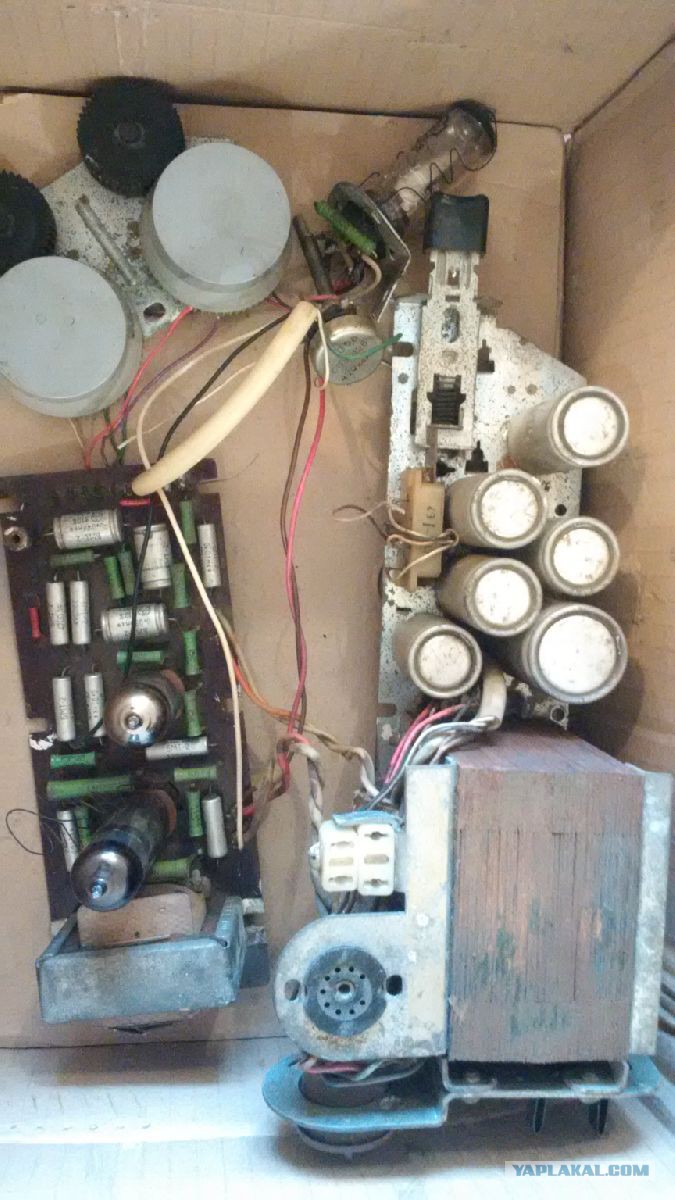

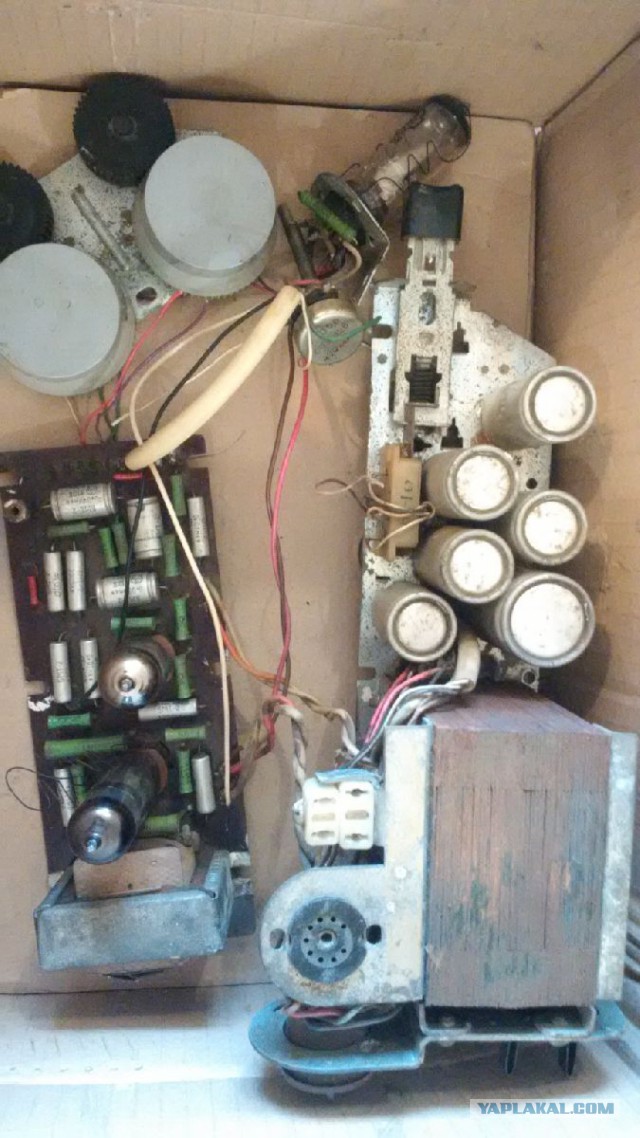

Вот так в реале.
Заранее спасибо всем откликнувшимся

Цитата (maxcasper @ 18.10.2016 - 13:45)

Люблю долгими вечерами на паяльник посмотреть.

Особенно, когда от жала дымок идет...

Я к вам. Системотехник. Починяю дома себе всякое, приступил к Ардуино, занятный конструктор.

Меня запишите.

Цитата (Osnovnoy @ 19.10.2016 - 10:42)

Всем привет! Помогите разобраться новичку. *тут мыши текст погрызли* Всем добра и бобра)

С лампами в принципе легко и просто - на катод подаем сигнал, с анода снимаем. Качество картинки хреноватое, но ищи линейный вход на схеме и в металле - и с ним можешь играться как пожелаешь.

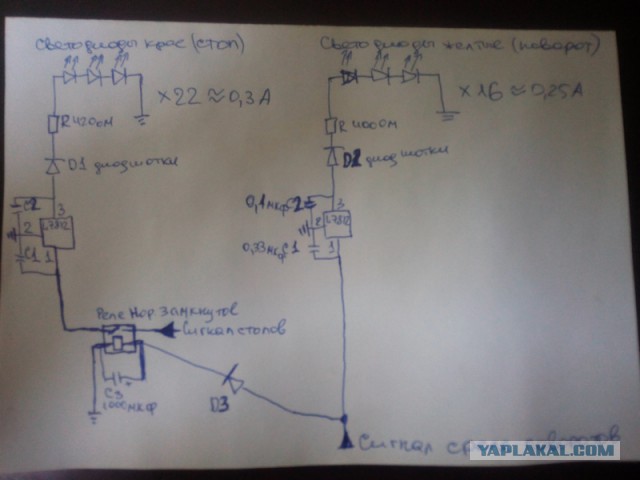

Здравствуйте вот такая задачка

Эта схема подразумевает, что при включении поворотника отключается цепь стопсигнала, чтоб сигналы в поворотнике не перемешивались, так же хочу сделать на передних поворотниках, только отключение ДХО.
Суть вопроса : нужно заменить нормально замкнутое реле на транзистор или транзисторы, сам в этом не силен, могу только самое простейщиее по схемотехнике, паять умею, поворотник один уже спаян, теперь только остался вопрос по управлению. помогите плиз, кто в этом разбирается. Конденсатор на реле, для того чтоб была задержка отключения реле, чтоб сигналы не перемаргивались.
Реле не устраивает по размерам, так как это все дело надо разместить в корпусе мотоциклетного поворотника


Это сообщение отредактировал bamduk - 19 окт 2016 в 12:06

Цитата (Osnovnoy @ 19.10.2016 - 10:42)

Всем привет! Помогите разобраться новичку. Паяльник имеется, если что. Итак, попала в мои руки магниторадиола 68 г.в. Состояние ее было весьма плачевным. На радостях, что наконец-то я услышу "теплый, ламповый", нашел схему этой модели и аккуратно отделил УНЧ и блок питания от остальной части устройства. Включил в сеть - лампы загорелись! Теперь надобно найти, куда аудио сигнал подать... Хочу реставрировать корпус и использовать ее в таком, усеченном виде. Поскольку сам не разбираюсь, отдал на диагностику в контору, которая ремонтирует всякую бытовую технику. Сижу, как на иголках, жду пока позвонят с вердиктом - работает-не работает, что поменять и т.д. А пока жду - усиленно вникаю. Жаль, что сейчас нет доступных, как в Союзе, радиокружков... Пошел бы с радостью, для себя, в качестве хобби. Но это другая тема... Вопрос ко всем причастным, и в особенности создателям ламповых усилков (в соседней теме насчитал как минимум троих), да и всем "шарящим" в теме - посмотрите пожалуйста схему! Зеленым - это то, что в наличии, остальное есть, но не дома. Вопрос собственно такой - будет ли работать УНЧ с БП отдельно от остального хозяйства? Куда подавать аудиосигнал? Красным выделил блок УНЧ катушечного магнитофона. Лично у меня подозрение, что все это надо вместе соединять и на этот мафон сигнал подавать. Однако, преследую другую цель - все ненужное исключить, чтобы не менять туеву хучу деталей, ведь девайс основательно ушатан. Но горящие лампы меня завораживают... В общем, любые полезные советы приветствуются и награждаются хорошей кармой (юкки у меня нема, извиняйте), кроме одного - выкинуть этот хлам и купить что-нибудь поновее :) Закусила эта тема, хочу разобраться, оживить этого мамонта. Да и надо же с чего-то начинать. Если надо какие фотки - не вопрос. По результатам отчитаюсь. Всем добра и бобра)

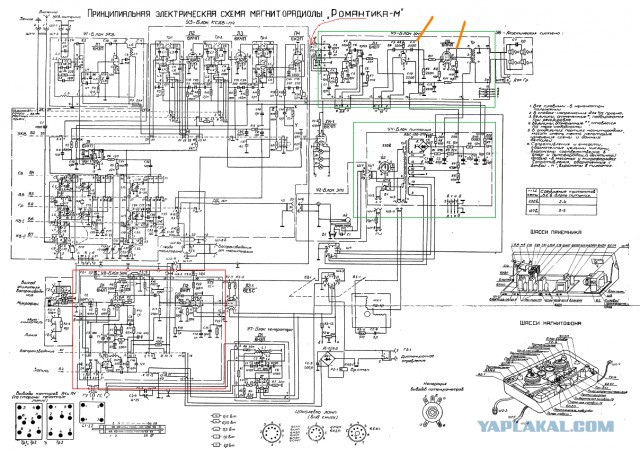

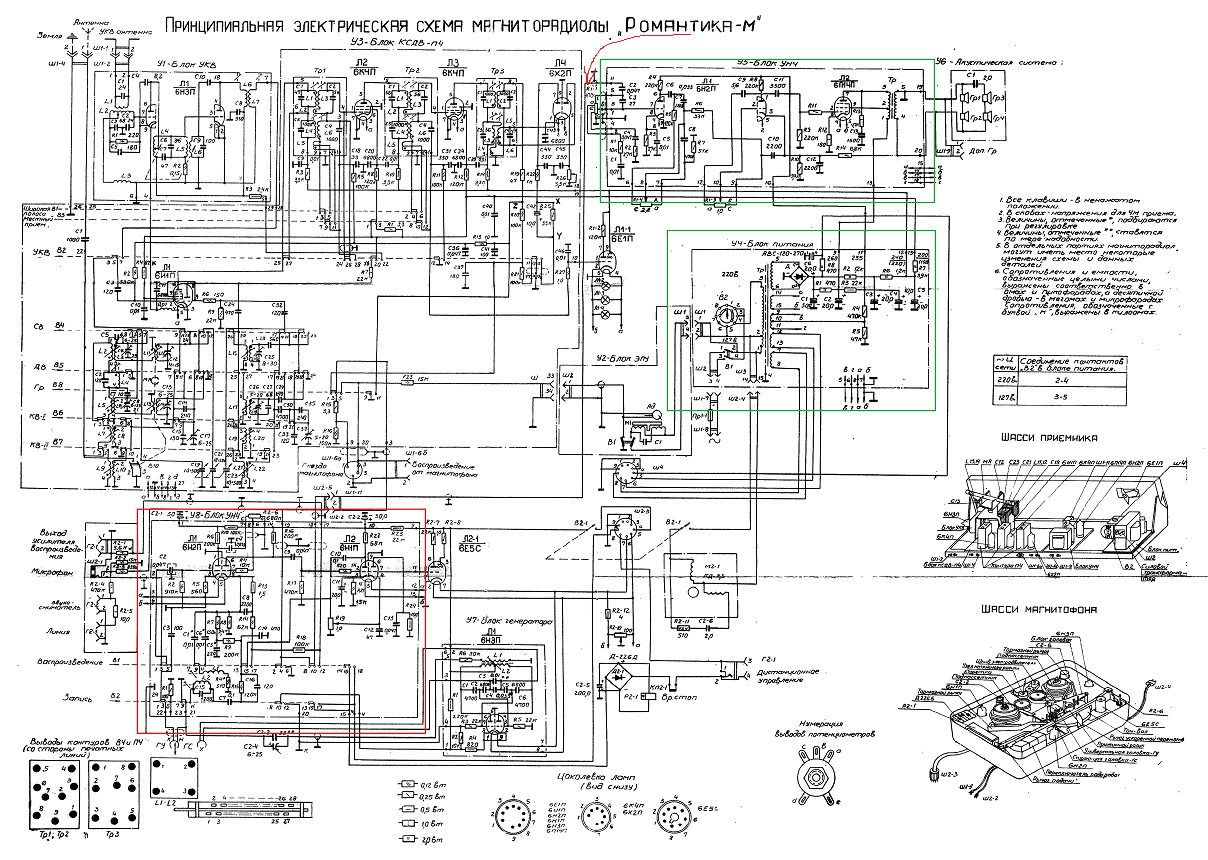

Возможно сюда. (качество картинки не очень)

И вполне вероятно придётся тупо поменять все конденсаторы.


Это сообщение отредактировал smekalof - 19 окт 2016 в 15:39

Не помешает проверить напряжения на анодах ламп если накал присутствует. Лезвием отвертки аккуратно прикоснуться к среднему выводу переменного резистора (на фото) похоже это регулятор громкости. Если динамики живые, то услышите щелчки или фон переменного тока. Потом можно и сигнал подать (от плеера например)

Цитата (bamduk @ 19.10.2016 - 10:59)

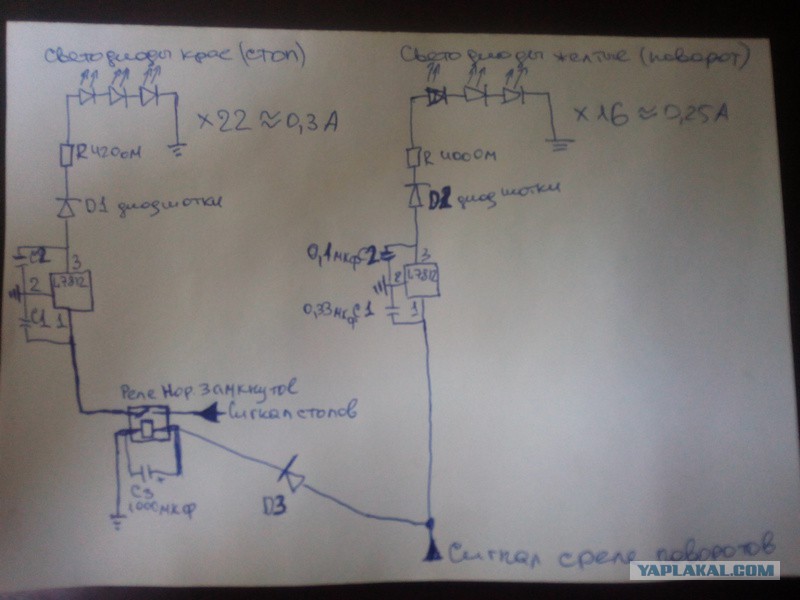

Здравствуйте вот такая задачка

А штатное реле поворотов работает в таком режиме? Светодиоды запитывают от источника тока,а не напряжения.

Цитата (ХуХер @ 19.10.2016 - 16:35)

Цитата (bamduk @ 19.10.2016 - 10:59) Здравствуйте вот такая задачка А штатное реле поворотов работает в таком режиме? Светодиоды запитывают от источника тока,а не напряжения.

штатное реле работает тока на поворотники, реле поворотов уже есть специальное под светодиоды с регулируемой частотой. в поворотниках я использовал 3хчиповые светодиоды 5050( кристаллы соединил последовательно) на каждый светодиод ограничительный резистор, а питание стабилизируется кренкой L7812

Цитата (bamduk @ 19.10.2016 - 11:59)

Здравствуйте вот такая задачка Эта схема подразумевает, что при включении поворотника отключается цепь стопсигнала, чтоб сигналы в поворотнике не перемешивались, так же хочу сделать на передних поворотниках, только отключение ДХО. Суть вопроса : нужно заменить нормально замкнутое реле на транзистор или транзисторы, сам в этом не силен, могу только самое простейщиее по схемотехнике, паять умею, поворотник один уже спаян, теперь только остался вопрос по управлению. помогите плиз, кто в этом разбирается. Конденсатор на реле, для того чтоб была задержка отключения реле, чтоб сигналы не перемаргивались. Реле не устраивает по размерам, так как это все дело надо разместить в корпусе мотоциклетного поворотника

Опа. Здрасте =) Американовод, надо полагать? )))
Ко мне в том году обращались товарищи с такой проблемой.

На самом деле - проще всего там подключить стопарь через реле, включаемое от питания реле поворотников. И всё. Стоп нажали - горит. Включили поворотник - мигает.

Ессно, реле надо 2. Один налево, другой направо.

Цитата (Скифософский @ 19.10.2016 - 16:58)

Цитата (bamduk @ 19.10.2016 - 11:59) Здравствуйте вот такая задачка Эта схема подразумевает, что при включении поворотника отключается цепь стопсигнала, чтоб сигналы в поворотнике не перемешивались, так же хочу сделать на передних поворотниках, только отключение ДХО. Суть вопроса : нужно заменить нормально замкнутое реле на транзистор или транзисторы, сам в этом не силен, могу только самое простейщиее по схемотехнике, паять умею, поворотник один уже спаян, теперь только остался вопрос по управлению. помогите плиз, кто в этом разбирается. Конденсатор на реле, для того чтоб была задержка отключения реле, чтоб сигналы не перемаргивались. Реле не устраивает по размерам, так как это все дело надо разместить в корпусе мотоциклетного поворотника Опа. Здрасте =) Американовод, надо полагать? ))) Ко мне в том году обращались товарищи с такой проблемой. На самом деле - проще всего там подключить стопарь через реле, включаемое от питания реле поворотников. И всё. Стоп нажали - горит. Включили поворотник - мигает. Ессно, реле надо 2. Один налево, другой направо.

в том то и дело что я хочу отключающее реле заменить на транзюки

Тогда пара P канальных мосфета, которыми рулить старым добрыми кт315 )))
Это сообщение отредактировал Скифософский - 19 окт 2016 в 17:24
