Не ломайте как закончу сообщу.
Идея смены подсветки дисплея бортового компьютера и климат контроля летала давно. Хотелось не просто перепаять светодиоды другого цвета , но и что бы имелась возможность менять цвет. Как говорится главное захотеть. Был заказан гибкий текстолит, хотя не совсем правильное название, RGB светодиоды и пульт для управления светодиодами. В кнопках управления были просто перепаяны светодиоды на другие цвета. Самое нудное это сделать разводку платы и так что бы все подходило. Была сделана разводка платы бортовика и климата. С климатом пришлось немного дольше повозится т.к там под держателем дисплея совсем нет расстояния и резисторы проектировались так что бы они попали в пустые пространства.Кол- во светодиодов климата так же было уменьшено с 15 до 7 шт и как выяснилось потом на качестве подсветки никак не отразилось. На некоторых фото будут не стыковки т.к сначала делалось все на простом стектотекстолите , подсветка выдержала 25 градусные морозы, а потом было перенесено на гибкую подложку.
Затрачено
1 пульт примерно 300 руб
2. светодиоды 30шт примерно 350 руб.
3. гибкая плата 2 шт(хватило бы одной ) примерно 400 руб.
4. коробка под мелочь 20 руб.
5 Разъемы для соединения 2-х плат и путьта 50 руб.
остальное было в наличии

1. Разведена и напечатана на пленке разводка под климат. Печатать приходилось на 2-х пленках, а потом их накладывать друг на друга что бы лучше была непроходимость ультрафиолетовых лучей (УФ) .

Замена подсветки в KIA CEED 2009 года

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
SerSV
10.03.2012 - 18:59
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
2.Разводка под бортовой комп

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:01
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

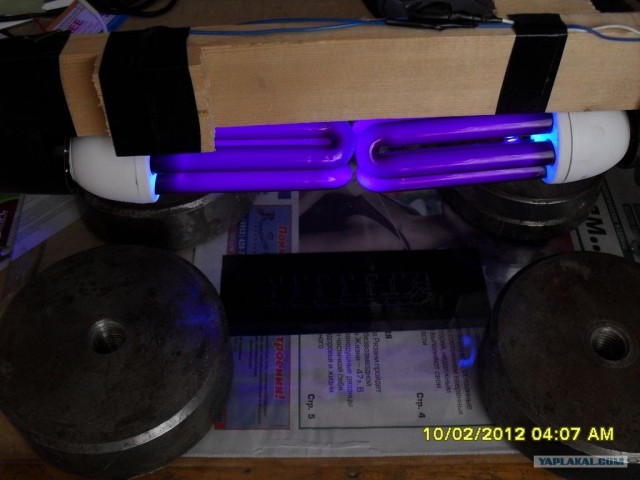

3. Накладываем все это и на текстолит с нанесенным фоторезистом и ставим под УФ лампы минут на 20. Все это прижимал стеклом. Для лучшего прижима положил круги от гантелей.

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:02
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

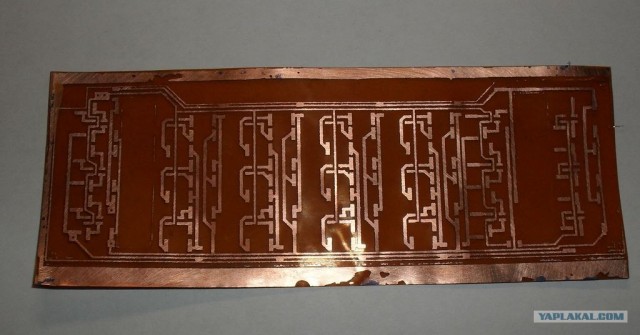

4. После экспонирования моем заготовки в NAOH , был взято средство для труб КРОТ в гранулах. И получаем такой результат. Это плата бортового компа

Это сообщение отредактировал SerSV - 10.03.2012 - 19:04

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:04
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
5. травим все это в хлорном железе

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:05
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
6. После травления получаем такой результат. Это плата климата.

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:05
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

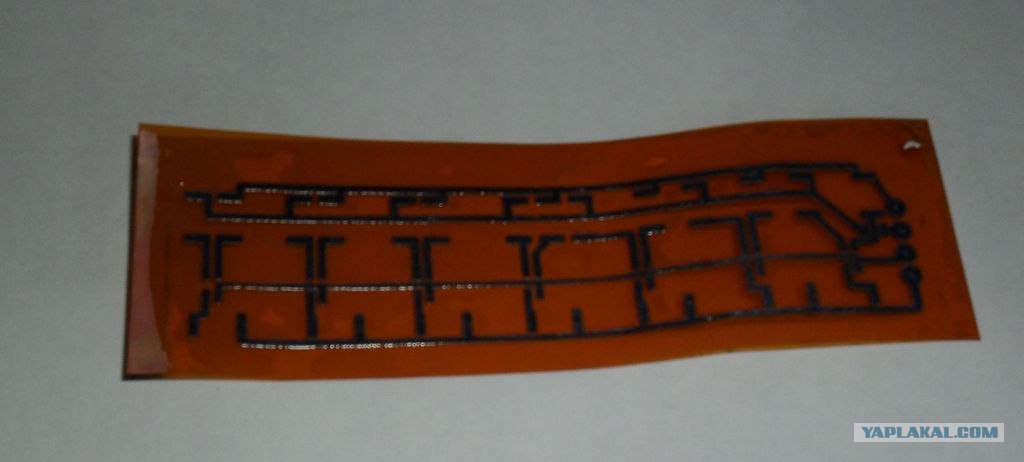

7. это плата бортовика

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:07
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
8. Смывал фоторезист спирт бензиновой смесью и то приходилось мочить вату и оставлять что бы полежала на плате иначе не хотел отмываться. И получаем после смыва такой результат

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:08
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
9.Теперь лудим дорожки и запаиваем сначала резисторы

Это сообщение отредактировал SerSV - 10.03.2012 - 19:50

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:08
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
10.запаиваем светодиоды

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:11
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

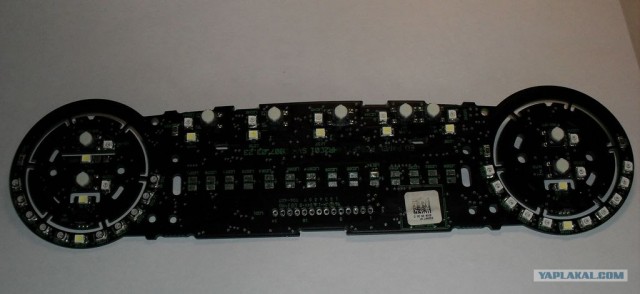

11.это сама плата бортового компа уже с выпаиными светодиодами и приклеен на нее двух сторонний скотч для того что бы приклеить плату.

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:12
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

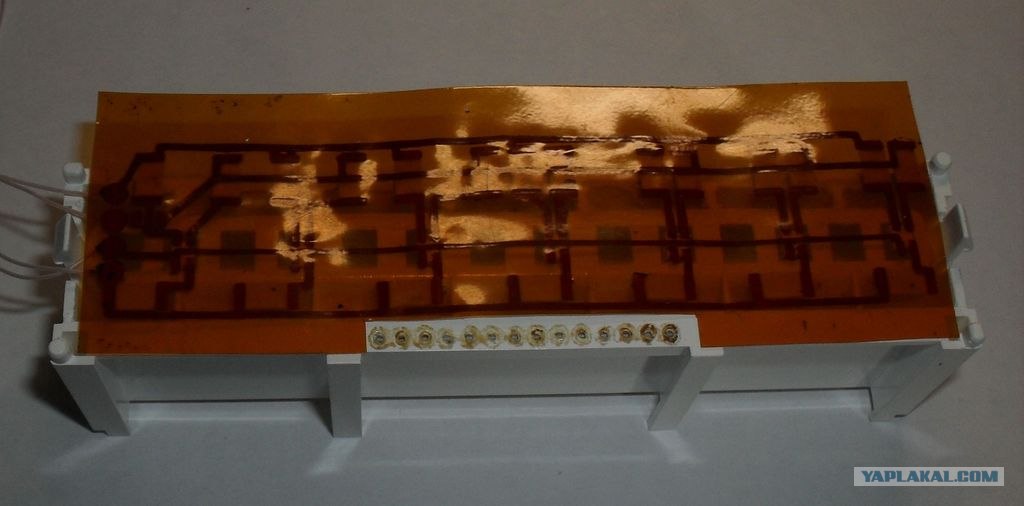

12. клеим плату и устанавливаем держатель дисплея.

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:14
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

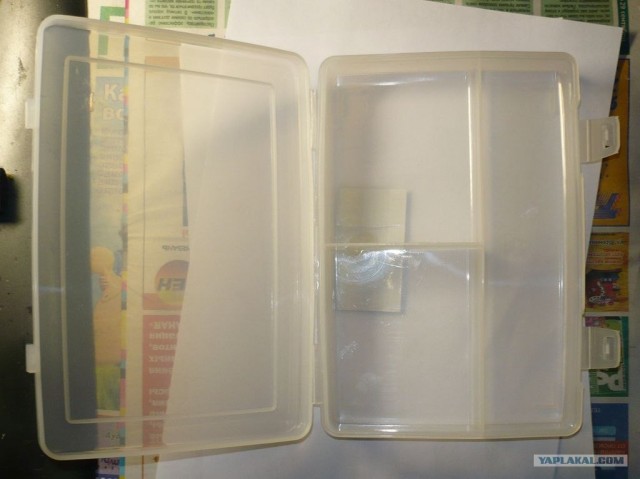

13. Теперь стаяла задача сделать светорассеиватель т.к старый зеленого цвета .Было решено купить ящик для мелочи и из его крышки сделать рассеиватель

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:15
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
14. вырезал по размеру рассеиватель и для лучшего рассеивания света зашкурил его с двух сторон мелкой наждачкой. Получился вот такой

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:16
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
15. Устанавливаем рассеватель, а также потом ЖК экран и все собираем.

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:17
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
16 теперь дело за климатом . Также запаиваем все элементы и примеряем плату

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:18
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
17. Пластиковый держатель пришлось с одной стороны немного подточить т.к он ложился прямо на резисторы.

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:19
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
18. сама плата климата с выпаиными светодиодами

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:21
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

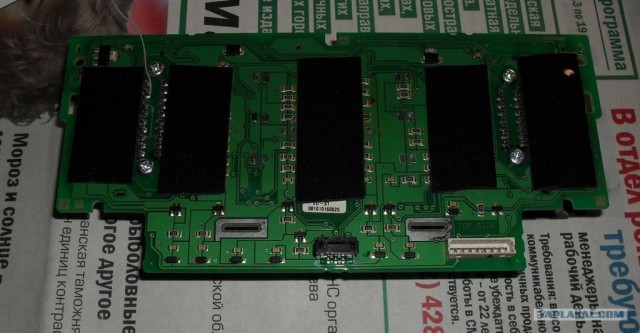

19. Изготовленная плата на плате климата никак не фиксируется т.к между ней и держателем дисплея совсем нет расстояния и держится она за счет давления на нее держателя ЖК экрана. Все собираем и получам такой результат

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:23
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

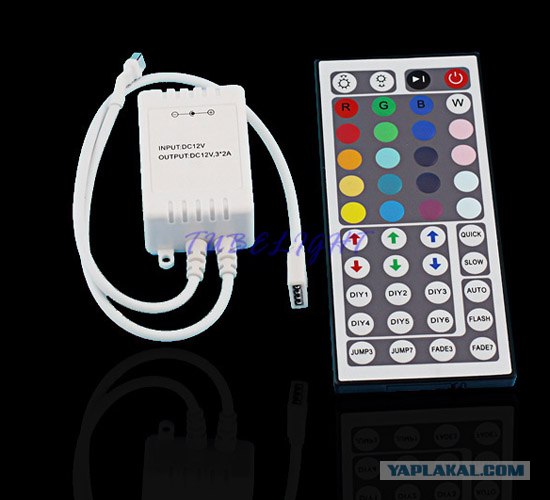

20 берем заказанный пульт и присоединяем его к двум платам, для этого был сделан шлейф с разъемами .Фото к сожалению не сделал. Фото пульта

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:23
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
21. Собирается все назад и проверяется на работоспособность

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:25
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53

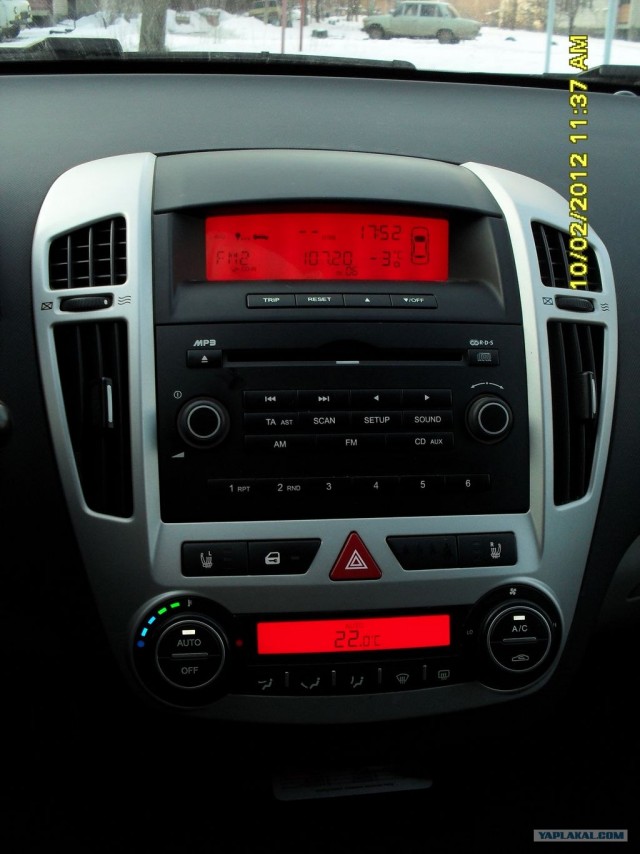

22. устанавливаю все в авто . Вот несколько фото разных цветов. С данного пульта можно устанавливать любой цвет. Есть в нем память также на 6 цветов пользователя.

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:25
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
синий

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:25
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
сиреневый

Замена подсветки в KIA CEED 2009 года

[^]
SerSV
10.03.2012 - 19:26
Статус: Offline


Шутник

Регистрация: 31.01.12
Сообщений: 53
зеленый. У меня все.
