Видео парктроник в машину 2, парктроник в авто с 4 видеокамерами

16 картинок

Добрый день!
Имелся у меня в машине HONDA CIVIC подобный девайс Roadrover C7013HC.
Да что говорить и сейчас есть.

маркировка

Как он туда попал отдельная история. Сразу оговорюсь что девайс не штатный.
Решил к нему прикрутить квадратор с 4-мя видео камерами по бокам бампера для облегчения парковки. Видел такое как то в дорогом авто и тоже захотелось сделать самому такое.
Главное чтоб цена каждого девайса была доступной. И можно было подключить своими руками.
Со временем в планах сделать чтоб это еще и записывалось на флэшку при включении зажигания автомобиля автоматически.
Для всего этого был закуплен вот такой квадратор

И 4 камеры. E301

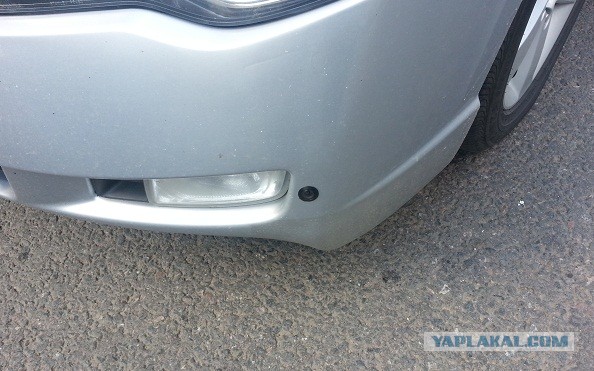

Камеры были вживлены в бампер. По 1-ой на каждый угол.

и сзади

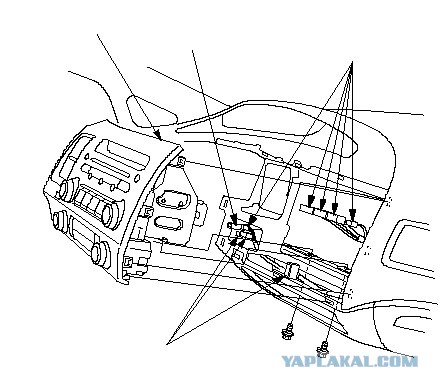

Затем был извлечена сама магнитола из торпеды.

Разобрана.

Был выкинут CD – привод. Чтоб освободить место. Им все равно не пользуюсь.

Разобран квадратор

корпус квадратора

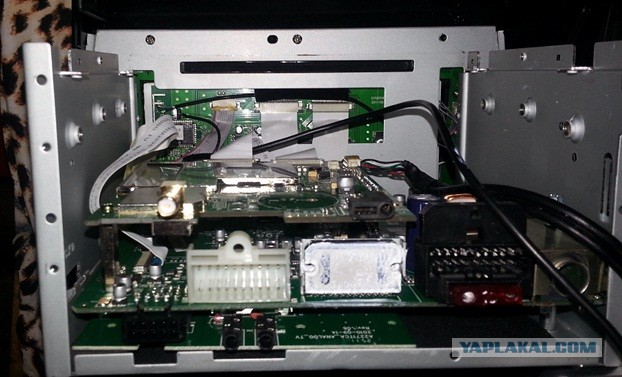

На его место CD вставлена плата из квадратора.

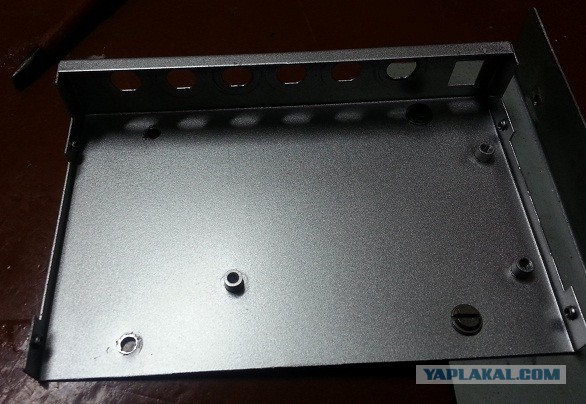

Для всего этого был подпилен корпус. Были сделаны отверстия. Получилось довольно неплохо.

Контакты BNC

Затем были подпаяны входы/выходы квадратора и питание. Все заизолировано термоусадкой. Питание плюс взято с клеммы прикуривателя. Минус с корпуса.
Затем все было собрано и помещено на место. Тут все индивидуально для каждого авто.

Включаю картинку кнопкой в меню AV/TV


Добавлено в 12:35
Смотрится прикольно. Режимы и настройки переключаю с пультика IR. Для этого направляю пульт в прорезь для CD\DVD – срабатывает.


Что нужно доделать когда подберу записывающий девайс на флэшку.
1 – вывести куда-то IR для пульта, чтоб с любой точки переключать.
2 – при включении картинки кнопкой AV отключается радио или музыка. Неудобно. Нужно сделать подключение независимым. Преогромно пока не знаю как – хотя это изящнее. Второй вариант вывести кнопку.
3 – убрать лишние провода. Магнитола залезла назад впритык.
4 – поставить девайс для записи на флешку со всех камер
