Будет около 40 фотографий.Как закончу-дам знать.


Подарили мне друзья DVD с фильмом "American chopper" про то, как американская семейка кастомы строит. Да, лихо… нечего сказать! "А мы чем хуже?" — подумал я. Правда, нет у нас таких магазинов с запчастями. Да и с финансами не легче ситуация складывалась. Но, как говорится, "глаза боятся, а руки делают".Начал строительство мотоцикла в 2006 г. с поиска мотора. Что можно приобрести «с рук»? Попадались либо «рядники», либо двигатели без электрики, без карбюраторов. Или без документов. И я приобрел мотоцикл целиком – Honda Steed 400 (аппарат с большим объемом движка мой бюджет не тянул). Пока байк путешествовал из японского аукциона ко мне, я занялся поиском запчастей.

Купил на заднее колесо резину Metzeler 240-18’’, автомобильный литой диск на 18’’. Переднее колесо взял тоже литое – 19-дюймовое от «Ижа». А еще соорудил стапель для постройки рамы, из 5-тонного домкрата изготовил трубогиб.
Привезли Honda – можно приступать.

Как я делал кастом из Honda Steed

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Triker
14.12.2012 - 04:05
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Когда из гальванического цеха, в котором мы с товарищами обычно хромировали детали, сообщили: закончились реактивы. А какой кастом без хрома! А впрочемѕ Почему бы и нет – отважился все блестящее сделать из нержавейки – даже раму. Нашел трубу диаметром 32 мм со стенкой 3 мм – то, что надо!
А между тем мотик приехал весь ржавыйѕ Один только раз на нем и прокатился – и в тот же день разобрал. Взгромоздил мотор, вилку с рулем и шаблон заднего колеса на стапель. Подобрал пропорции будущей рамы – перелистал кучу журналов, излазил весь Интернет, пока в голове сформировалось сочетание длины, высоты мотоцикла и наклона вилки.
Раму согнул и сварилѕ без шаблонов. «Через неделю поеду», – думал я. Наивный!.. Установил мотор в раму. Навесил радиатор, проложил проводку. Завел. Работает! Уже что-то. Но еще надо было соединить двигатель с более широким колесом (240 мм против 150 у штатного). Как сдвинуть в сторону цепь, но оставить на месте мотор? Виделось два варианта: либо установить блок промежуточных звездочек, либо «отодвинуть» в сторону ведущую звездочку с помощью ступицы-переходника. Выбрал второй вариант. Саму ступицу прикрепил одним концом к выходному валу КП, а другим в подшипник, «вживленный» в боковую крышку мотора.
Еще нужно было куда-то спрятать всю электрику. Соорудил фальшмаслобак из нержавеющей трубы и двух боковых крышек, даже приварил маслоналивную горловину. Туда и убрал всю электрическую требуху.
Из “32-й” нержавеющей трубы изготовил в одном стиле ручки руля и подножки. Педальные узлы тоже самостоятельного изготовления, и тоже из нержавеющей стали. Вилку удлинил на 270 мм. Руль переделал из родного. Изготовил ступицу заднего колеса. Ведомая звезда (она же тормозной диск) тоже была изготовлена заново. Купил новую цепь (родная оказалась короткой), армированные тормозные шланги (родной передний “внезапно стал короче” в два раза). “Сидушка” перекочевала с донора. Воздушный фильтр — автомобильный. Фара, переднее крыло, задний рабочий тормозной цилиндр и поворотники — КНР. Прибор на руле — из фонарика ГАЗ-51. Подножка — самодельная.
А вот с чем пришлось повозиться, так это с баком и задним крылом. За основу был взят китайский бак. Но форма у него была явно не такой, какой она виделась мне. С помощью пластилина, эпоксидной смолы и стеклоткани бак принял нужную мне форму. По такой же схеме было изготовлено заднее крыло. Потом были утомительные шпатлевки, шлифовки, грунтовки и покраски… Далее полировал раму. Три дня и три ночи.
И вот он, долгожданный миг настал! 4-го апреля мотоцикл, вдохнув свежий весенний воздух через новенький воздушный фильтр, первый раз своим ходом покинул ворота "родительского" гаража. Впечатления? Непередаваемые! Грозный рык обрезанных глушителей. Стремительный силуэт. Широченное заднее колесо. Бак и крыло переливаются всеми цветами радуги. Задняя подвеска — чистый “хардтейл”. Что еще нужно для полного счастья?!
Катков Андрей.г.Краснокаменск. 2007 г. [email protected]
Оригинал тут http://clck.ru/GRKi -как я сторил трайк
http://clck.ru/GRKK -как я строил кастом

Вот такой мне приехал мот с Японии.Страшненький,маленький,ржавенький.

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:05
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
На следующий день мотор лежал на столе.

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:06
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
потом было так

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:07
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
потом вот так

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:07
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
...

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:08
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Примерка...

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:09
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Вырисовывается силуэт

Это сообщение отредактировал Triker - 14.12.2012 - 05:00

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:10
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
а это орудие производства рамы-трубогиб.

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:11
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
делаем крыло и бак

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:11
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
,,,

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:12
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
бак до рейсталинга

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:12
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
после...

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:13
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122

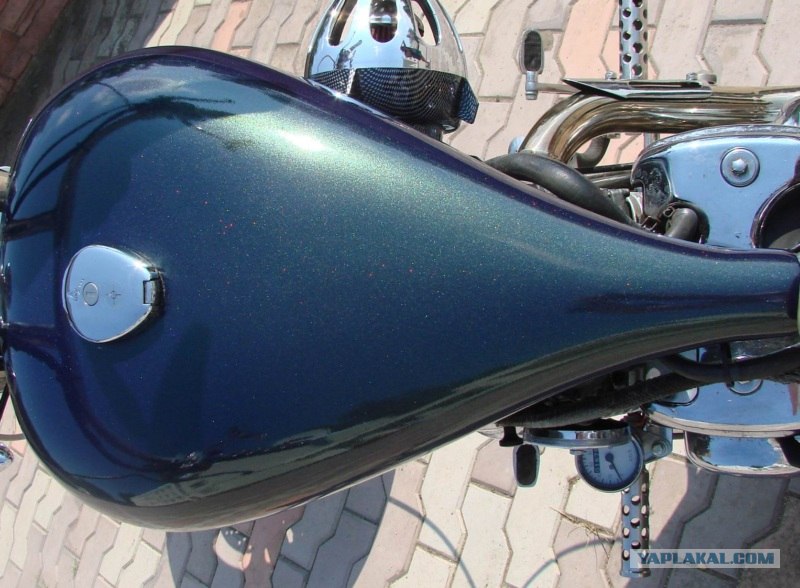

После покраски.



Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:15
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Изготовил ступицу и звезду



Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:15
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Задний тормоз

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:16
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Если вы заметили,тормозного диска нет.Супорт одет прямо на звездочку


Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:16
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Как на настоящем кастоме...Фальш-маслобак.В него я спрятал всю электрику.



Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:17
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
педалька тормоза своими руками

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:17
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
педальный узел полностью самодельный

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:18
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Начинаем сборку

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:19
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
А вот фара покупная.



Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:20
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Вот он,камень преткновения.Шестерня под широкое колесо.Ниже-родная.

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:20
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Это единственный способ прикрепить номер на мот

Как я делал кастом из Honda Steed

[^]
Triker
14.12.2012 - 04:21
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Первая примерка на колесах.
