Все началось в сентябре 2003 года.В Крыму ,гуляя по вечерней набережной я наткнулся на бородатого паренягу,который предлагал за 10 гривен сфотографироваться на чудо-самодвижещемся аппарате желтого цвета.Минут десять не мог оторвать от него (трайка) глаз.С тех пор аппарат этот запал мне в душу.
Когда вернулся домой,покопался в интернете,прикинул,сколько может стоить подобная техника и понял,что не потяну таких расходов.А весной 2004 года купил себе мотоцикл. Отьездил на нем сезон.А в сентябре,занимаясь поиском запчастей для своего мотика наткнулся в интернете на статью Палыча о постройке трайка.


Как я строил трайк

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Triker
7.12.2012 - 11:41
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Через неделю я уже разбирал на запчасти купленый запорожец. Снял с него двигатель с коробкой,заднюю подвеску,проводку,сидушки и все,что связано с тормозами и сцеплением.Остальное выбросил. Притащил все это в гараж и долгоходил вокруг этой кучи старого железа и думал,с чего начать.Думал не долго,недели две. Потом раздобыл кучу разных труб,швеллеров и работа закипела.На РМЗ изготовлены переходники крепления задних колес.Из кусков швеллера сварена задняя часть рамы.К ней прикрутили задние рычаги и повешали двигатель.Потом ко всему этому прикрутили задние колеса. Задняя часть готова. Дальше-больше. По моим эскизам на РМЗ изготовили элементы передней вилки -траверсы,.крепления руля.Все тщательно отполировали и захромировали. Фары,ручки на руль,передний тормоз,воздушный сигнал и приборы купил в Китае.Руль загнули сами из нержавеющей трубы.Оставалось соединить заднюю часть трайка с передней вилкой.Вот тут пришлось пораскинуть мозгами.Перепробывали много вариантов.То слабовасто получалось,то великовасто.Наконец после долгих мучений и экспериментов удалось изобразить нечто похожее на раму.Теперь наш трайк катался по гаражу на трех колесах.Оставалось навести красоту,сделать проводку,тормоза и сцепление.Начали с сидений. Согнули из водопроводных труб каркасы.Поролон взяли от запорожских сидушек.Потом все это увезли в Китай и обтянули кожей.Натуральной.Наверное больше всего пришлось повозиться с баком.Целиком он в гальваническую ванну не влазил.Пришлось отпиливать половинки,хромировать их по отдельности а затем приваривать обратно.Закончили оформление бака самодельной панелью приборов а ля харлей в которую вставили указатель топлива и температуры двигателя от ВАЗовской четверки и еще пару лампочек. Бак получился бутафорский.Настоящий бак стоит под пассажирским сиденьем.Он отВАЗ-2108 с приваренной к нему хромированной горловиной от Запорожки.Задние крылья тоже самодельные,свареные из нержавейки и отполорованые.Потом откапиталали движок.
И вот вечером 30 марта 2005 года трайк впервые своим ходом выехал из ворот гаража.Ощущение было непередаваемое.Все работало,все включалось и переключалось.Моей радости не было предела.На все строительство ушло 7 месяцев.

А теперь обо всем по порядку....(65 фотографий)

Это я на том самом трайке в Крыму в 2003 году.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:42
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
А это два донора на два трайка.
Заранее прошу прощения за качество фотографии.В ту пору с цифровыми фотоаппаратами были проблемы

Как я строил трайк

[^]
Triker
7.12.2012 - 11:43
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
второй

Как я строил трайк

[^]
Triker
7.12.2012 - 11:43
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Это то,что осталось после разборки Запорожцев

Как я строил трайк

[^]
Triker
7.12.2012 - 11:45
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
начало стройки

Как я строил трайк

[^]
Triker
7.12.2012 - 11:46
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Мотор с рычагами и колесами.Захромировал крышки клапанов.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:48
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Кожух двигателя тоже в хром.Был приятно удивлен тому,что на запорожцах в конце 70х уже стояли стойки.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:50
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
на всякий случай и каску тоже подготовил)))

Как я строил трайк

[^]
Triker
7.12.2012 - 11:51
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Учимся пускать искры

Как я строил трайк

[^]
Triker
7.12.2012 - 11:51
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Постепенно собирались необходимые для строительства трайка деталюшки.В основном блестящие

Как я строил трайк

[^]
Triker
7.12.2012 - 11:52
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122

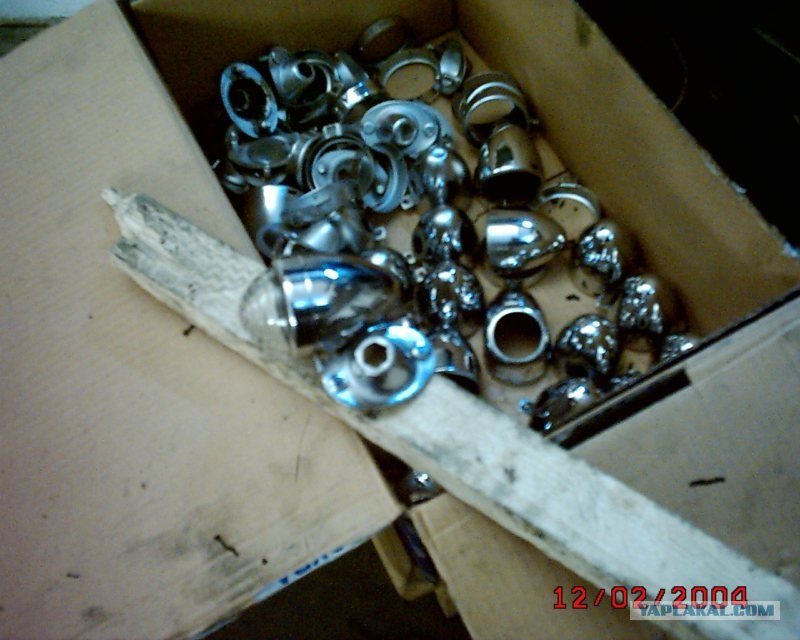

Было куплено 20 фонариков.( на каждом трайке по 10)Каждый был разобран на 3 части.Каждая часть была тщательно отполирована.Потом захромирована.Потом опять отполирована.А потом из 3 частей было собрано опять 20 фонариков.Труд адский.Занял 2 месяца времени.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:52
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Так как крылья в гальваническую ванну не входили,я решил изготовить их из нержавейки.Каждое крыло изготовлено из 3 частей.Потом все сварено и отполировано.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:53
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Вот что получилось в итоге.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:54
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Процесс изготовления вилки

Как я строил трайк

[^]
Triker
7.12.2012 - 11:55
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Еще

Как я строил трайк

[^]
Triker
7.12.2012 - 11:55
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
...

Как я строил трайк

[^]
Triker
7.12.2012 - 11:55
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Пока с таким колесом.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:56
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Встал вопрос-как теперь соединить вилку с мотором.Нужно было все точно расчитать-место под бак,фальш-бак,сидушку водителя,пассажира,педальный узел,угол наклона вилки,кастор...нужно было все сделать красиво и чтобы на ходу не развалилось.Думал долго.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:56
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Получилось так.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:57
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Сборка рамы.

Как я строил трайк

[^]
Triker
7.12.2012 - 11:58
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
...

Как я строил трайк

[^]
Triker
7.12.2012 - 11:58
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
...

Как я строил трайк

[^]
Triker
7.12.2012 - 11:59
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Что стало вырисовываться.

Как я строил трайк

[^]
Triker
7.12.2012 - 12:00
Статус: Offline


Весельчак

Регистрация: 7.07.11
Сообщений: 122
Педальный вынос.
