Как я делал "цифровую" приборку для Гранты

Здравствуйте товарищи. раз последний пост Как я тюнил приборку я запиливал много лет назад, а сейчас у меня организовалось свободное от работы время в связи с гипсом на руке - хочу рассказать как я из зависти к дизайнерам и инженерам Volvo решил запилить себе то же что у них, но для Лады Гранты... тем более, что сейчас очень модно само понятие "цифровая" комбинация приборов. хотя - цифровые они все уже лет 20...

24 фото

Панели гранты и вольво имеют общего чуть меньше чем ничего. продумать надо было некоторые мелочи
а именно:
- Схему
- Софт
- Плату
- Корпус
- Интерфейс
Начать я решил именно с платы...

Понимая что с первого раза ничерта не получится, было решено в начале сделать плату-макет, на которой всё откатать, внести нужные изменения, а потом уже сделать финальную плату...
кто шарит в МК - тот догадается примерно на чём оно работает (ARM M7), кто не шарит - тому маркировка многоножек нафиг не интересна...

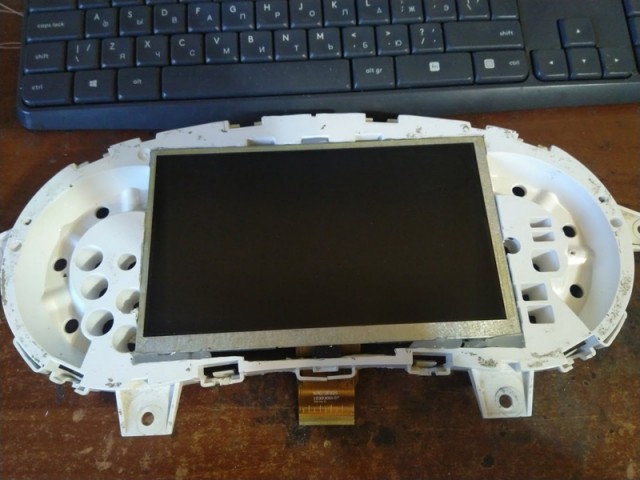

Курочим корпус родной приборки, чтобы понять что он должен примерно из себя представлять... если рука дрогнула - термоклей всё исправит, его ж дохуя в каждом магазине

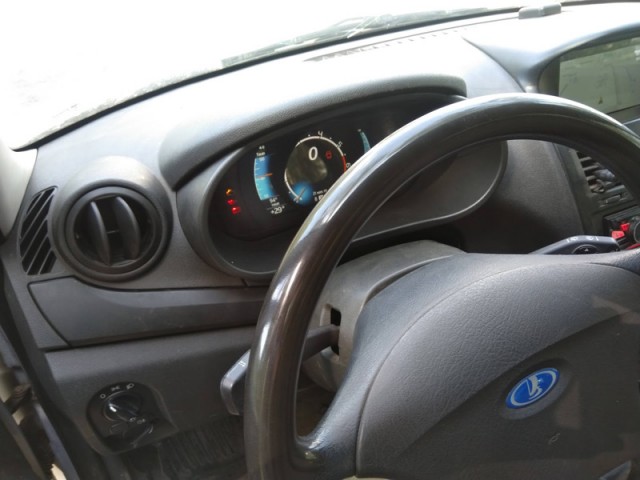

Потом запихать эту городьбу с кривым софтом в машину, чтобы в условиях солнца и реального автомобиля всё немного испытать, пока рисуется корпус для 3д печати...

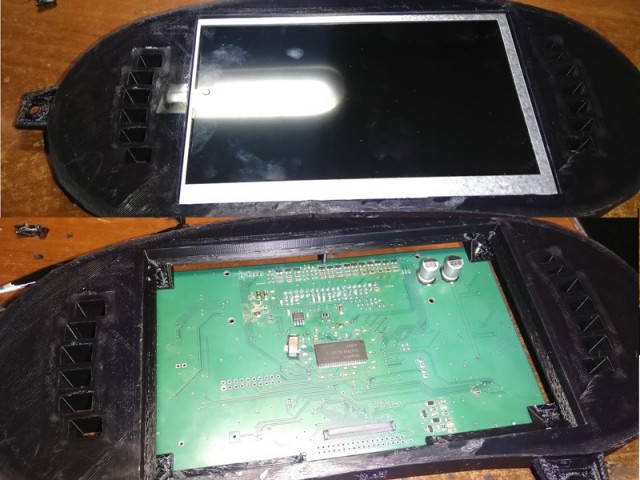

Потом был изготовлен пробный корпус, в который всё было засунуто...

И был захуярен ДЕЗИГН внешнего вида из картона, термоклея с помощью кривых рук. как тебе такое, Илон Маск?

После этого заебавшись в 3д студио был в муках рождён концепт накладки. А в процессе заказа печати было ясно, что если заказчик и исполнитель разговаривают в разных единицах измерения - возможны сюрпризы

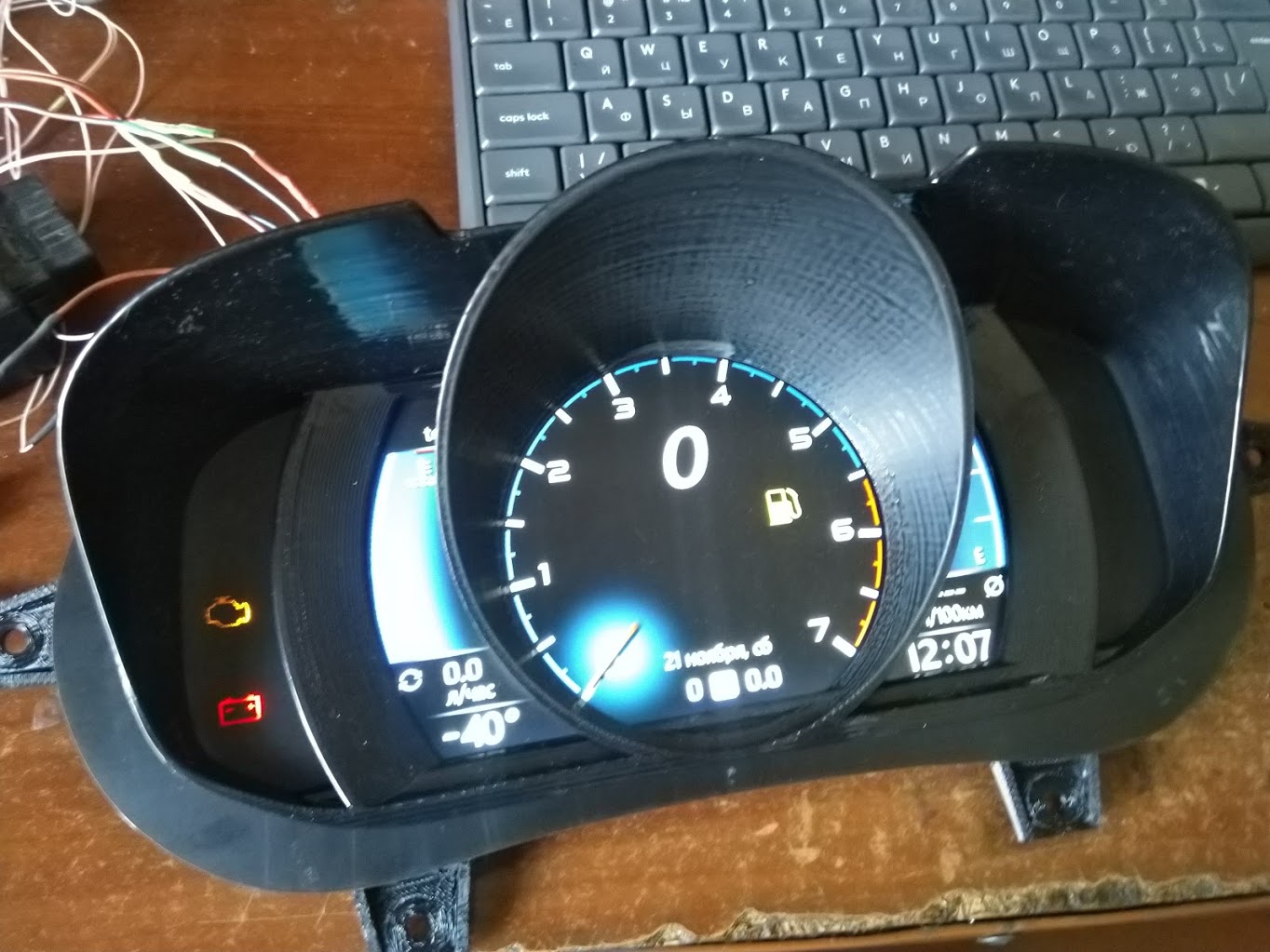

Но результат уже начал напоминать какой-то прибор, и я как наивный чукотский йуноша начал питать надежды, что финал близко...

Младший дизайнер, по совместительству - старший специалист по котлетам, предлагал сделать дизайн более мужским и брутальным...

Был изготовлен второй макет платы, более приближенный к конечному... но косяки были допущены и в нём, не спроста ж я рукожоп...

И как же я в итоге ошибся, когда подумал что нарисовать и сделать декоративную накладку будет самым простым... рисованием эскизов и пробами в печать я ёб себе душу месяца три, потом обратился к дизайнеру, и всё это время мы пробовали разные варианты накладок...

В ходе работ была нечаянно разработана комбинация приборов для водителей яндекс.такси. они один хуй в неё никогда не смотрят

То не красиво, то не сочитается с остальным, то ещё что-нибудь. ебучие глаза...

Пока не родился финальный вариант. хотя это не родился... это было кесарево через ухо без анестезии... после этого я окончательно убедился, что если я умею чинить мозги и проводку машин, рисовать платы и паять - это нихуя ни разу не означает, что я теперь внезапно дизайнер, потому что могу нарисовать кубик в 3д студио макс... к умению тыкать мышкой, как оказалось - чувство вкуса не прилагается...

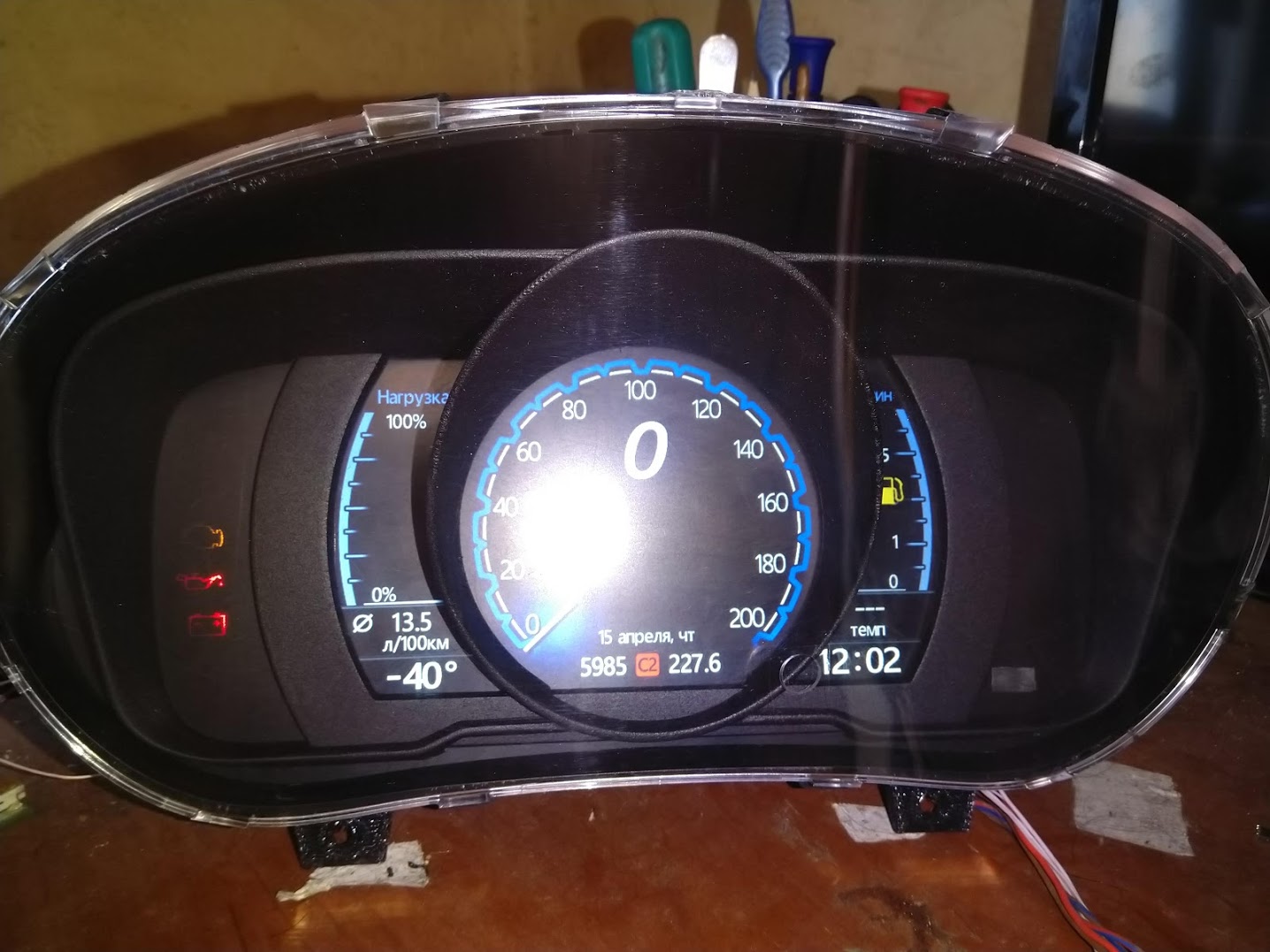

в пластмассе это смотрится так...

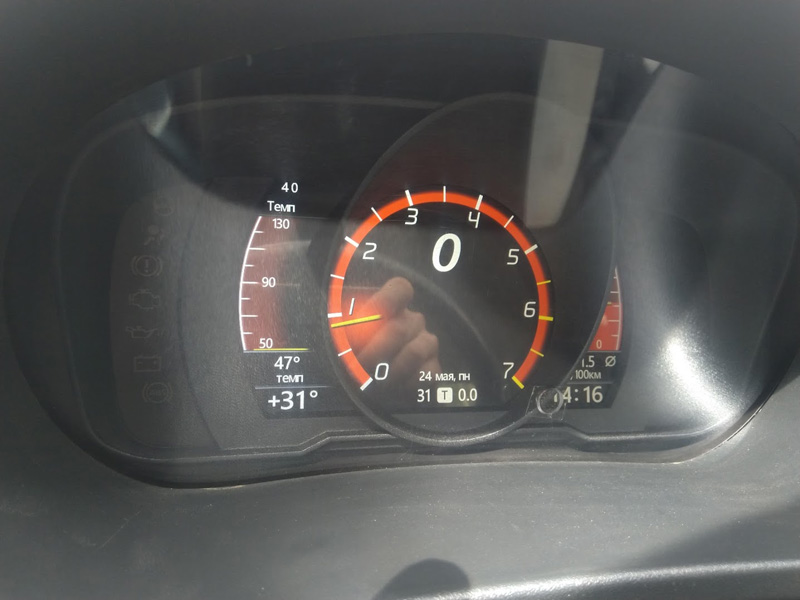

а в машине - вот так...

Вот поэтому, по фото, я и покупаю себе авто с мотором за 3 литра. У меня при такой скорости 2,7-2.8 к оборотов, и если чо, я до двухсот могу очень быстро ускориться, к сожалению нет у нас таких дорог и скоростей

Размещено через приложение ЯПлакалъ

восемнадцать

девятнадцать

двадцать. не сцать, чучуть осталось

двадцатьадын

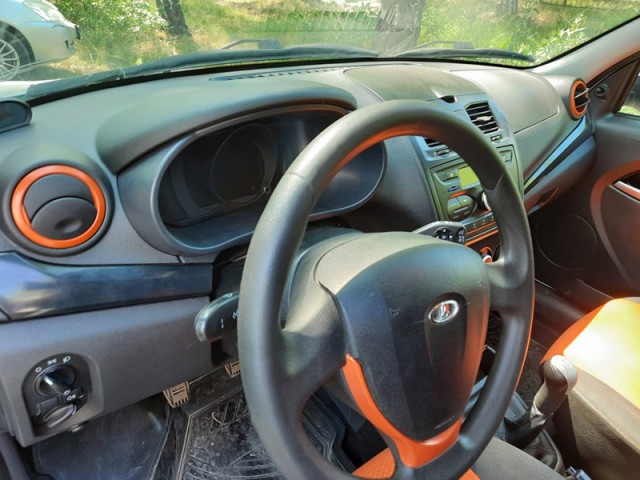

двадцатьдва. калина кросс!

двадцатьтри.

24. на этом всё.

пара вещей, о чём попрошу в ходе критики:
- давайте обойдём тему тазопрома. кто на чём хочет - тот на том и ездит...
- давайте не будем обсуждать тему её продаж. это пост о том, "как в одну каску, с нуля сделать прибор", а не о том, что "я вон чо запилил, купите хоть на ЯПе".

какие выводы я сделал:
- если ты не дизайнер - то ты не дизайнер. точка. курсы, книги и даже уколы тебе не помогут.
- в стране с нашей властью у руля, стоимость прибора от начала до конца разработки выросла втрое из-за цен на всё.
- в китае нельзя заказывать ничего ради экономии. всё, что было заказано на первые макетки - работало 1 из 10. дисплеи - после ремонта. микросхемы - перемаркировка, и т.п, одно наебалово.
- сделать от начала до конца всё одному - ебанатская затея. долго, дорого для психики, и очень трудозатратно.

ну и по основным вопросам:
- нет, она не на андроиде
- нет, она не тормозит, у неё 40фпс.
- нет, она не на библиотеке с гуями.
- нет, она не жрёт аккум, она спит потребляя 2мА, и просыпается около 150мс.
