Заездные эстакады в гараж для спорткара

ЯПовчане, всем привет! Я всё таки решился запилить свой первый личный пост на ЯП!
К критике отношусь нормально, поэтому готов выслушивать любую

Прикупил себе недавно новый гараж для зимовки моего ретро автомобиля, и случилась проблема с заездными досками. Совсем недавно хозяин гаража провёл ему кап ремонт, приподнял над землёй и сделал новые полы. Из за этого для заезда в гараж пришлось изготовить подставные доски. Приподнять заезд насыпью с наружи не получилось из-за конструкции дверей. Но закатные доски были расчитаны для ваз-2110, и мой ретроспорт со своим клиренсом никак не мог по ним заскочить в гараж, поэтому и пришлось занятсья изготовлением заездных эстакад. Почему эстакад, да потому что я их запланировал двойного назначения!

30 фоток, обо всём расскажу подробнее

Сначала долго проектируем всё в голове, а потом быстренько набрасываем детали в программе. Использую Компас если кому интересно!

Затем загружаем полученные детали в специальную программу и делаем раскрой материала! Делаем исключительно на обрезки, чтобы начальство не переживало!

Вжух! и все детали уже готовы и разложены на полу!

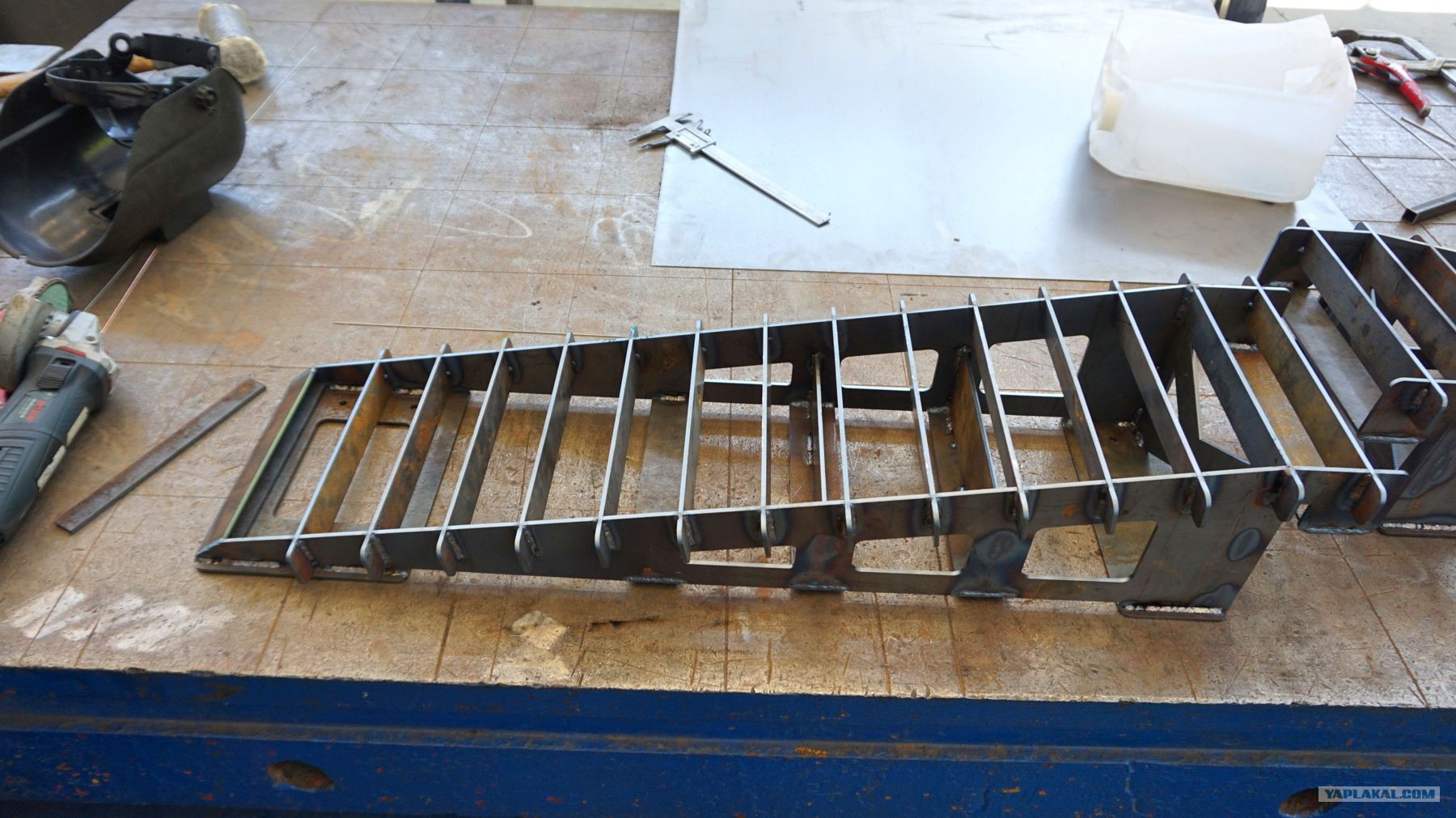

Всегда проектирую свои изделия по системе шип-паз, поэтому рядом с деталями уже стоит собранный как конструктор заезд, для проверки.

После проверки всей конструкции можно сваривать детали!

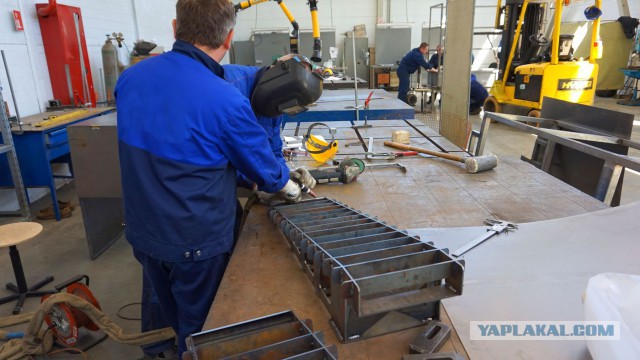

Свариваем с помощью самых ответственных работников нашей фирмы! Первый заезд готов, остались финальные штрихи!

Вот уже готовы обе эстакады!

Готовые эстакады спереди

Готовые эстакады сзади

Далее отдаём эстакады в покрасочный цех. Красим в яркий, рыжий цвет, чтобы их было лучше видно!

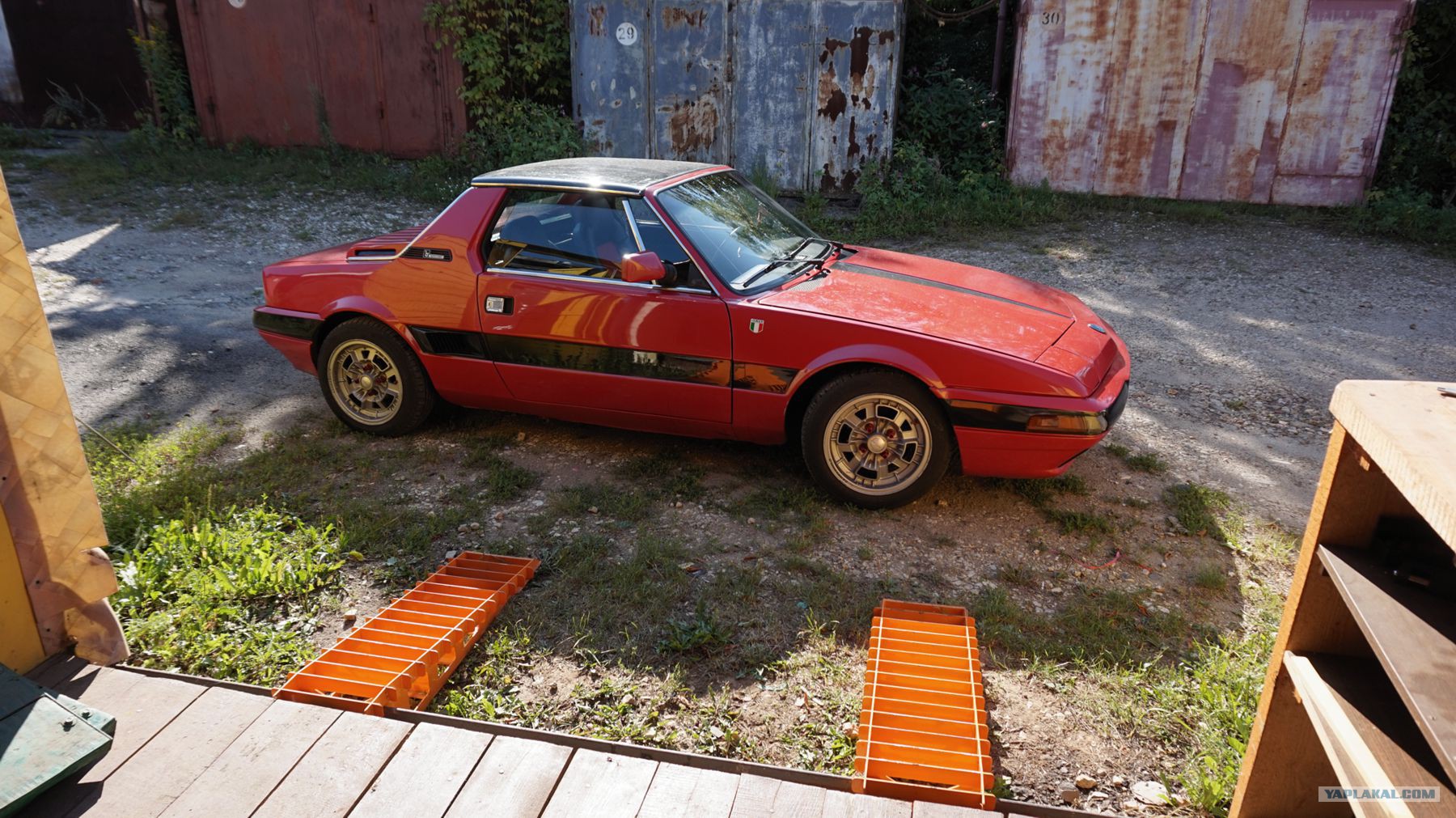

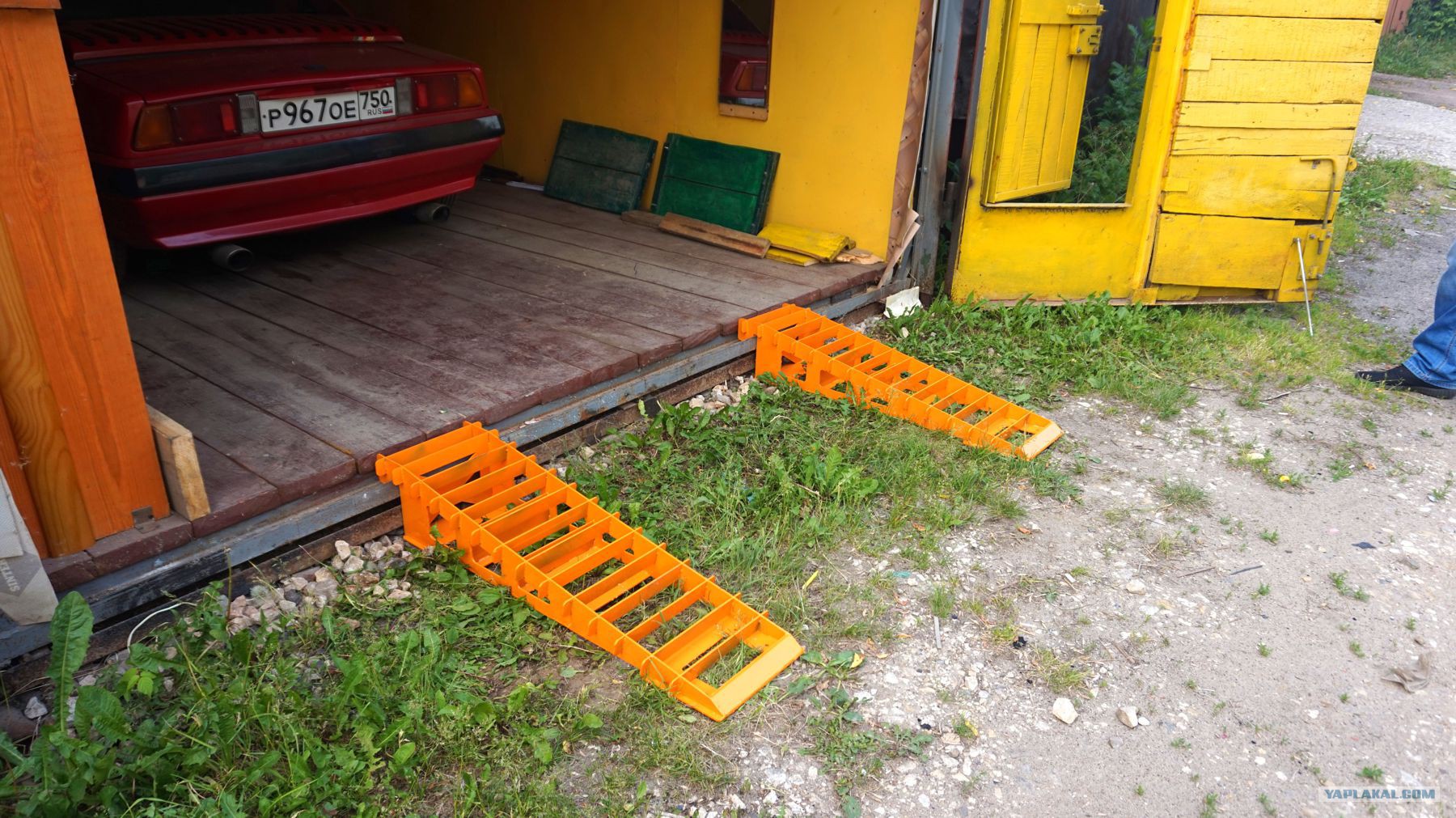

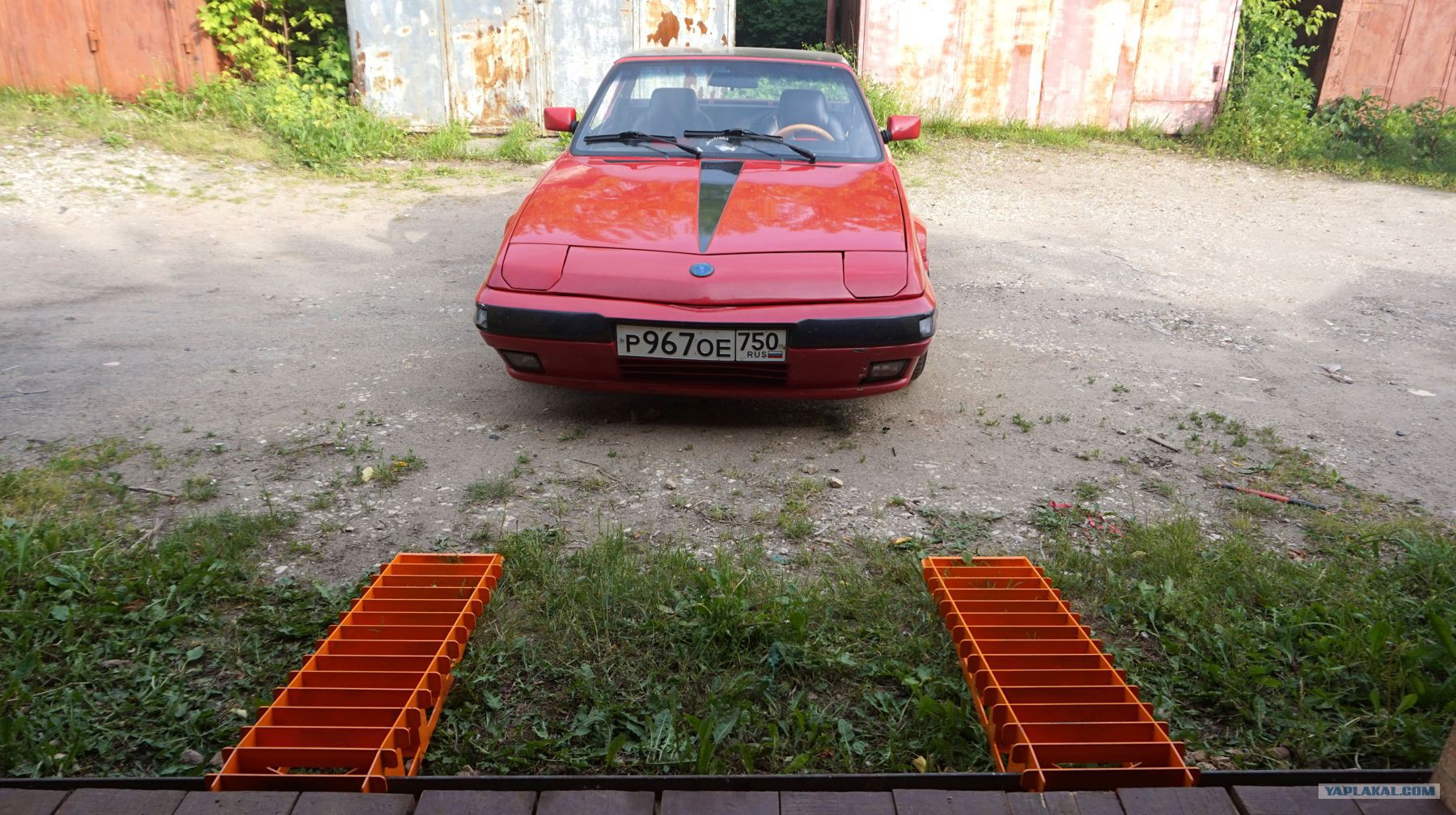

Всё готово, еду примерять

13

14

15

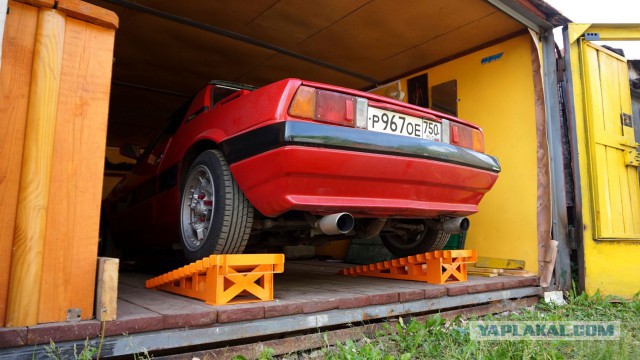

16 А теперь, второе назначение эстакад. Если поставить части эстакады на край гаража, то мы получаем высоту подъёма автомобиля относительно земли 180 + 180 + 200 = 560мм. Это уже прилично помогает осмотру нижней части автомобиля!

17

18

19

20

Это сообщение отредактировал Lichkoon - 14.10.2018 - 18:22
