Всем привет. Лет эдак 6-7 назад. мы с женой увлеклись автопутешествиями. Причем, для нас очень важна возможность съехать на бездорожье, ведь там где асфальт, нет ничего интересного. В течении этого времени, мы эволюционировали от УАЗа Патриот, до кемпера на базе пикапа Ниссан НП300.

Импортные караваны, которые по сути из клея и картона, хоть и очень комфортные, мы не рассматривали, а внедорожные аналоги стоят как чугунный мост с золотыми опорами. Поэтому, закупившись материалами и заручившись помощью товарища я пропал из семейной жизни примерно на год, вечерами и выходными зависая в гараже.

Фото будет много

Как я строил автодом

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Vit30
4.10.2018 - 19:29
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Небольшая предыстория. Против концепции УАЗа Патриот, я не имею ничего. Огромный салон, отличная проходимость и сносная динамика. Еще бы он был собран прямыми руками. Точнее даже так: УАЗ это лотерея, я в нее сыграл и... Проиграл. За три года владения он меня добил своими поломками. А у кого-то ездит относительно без проблем, видимо фаза Луны в момент сборки была другая.

Впрочем, он привозил нас всегда и доставлял много позитивных эмоций от созерцания диких мест.

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:32
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Затем на его место был приобретен пикап Ниссан НП300, коим я владею до сих пор. Покупался он изначально с целью строительства жилого модуля, но в силу разных причин, в основном финансовых этот вопрос был отложен на 2 года, в течении которых мы ездили с автопалаткой.

Автопалатка классная тема, но...

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:36
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212

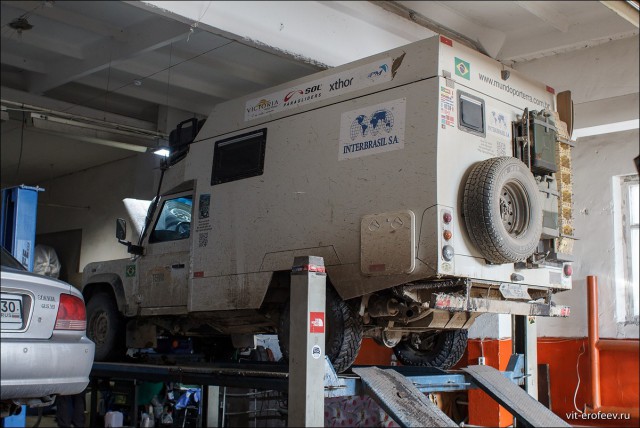

У нас родился ребенок. Когда дочке был год, мы проехали с автопалаткой всю Грузию, избегая гостиниц. Параллельно, я вдоль и поперек изучал модуль своего знакомого Алексея Климова, есть у нас такой путешественник, на УАЗе, кстати. Потом я встретился в Астрахани с путешественниками из Бразилии.

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:41
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
А потом, мы с женой люто намерзлись в Воронежской области, где по всем прогнозам должно было быть тепло, а вдруг случился минус и засыпало снегом.

Мы поняли, что пора, можно всю жизнь тянуть с реализацией идеи. По приезду избавились от ненужного, в том числе палатки и другого шмурдяка и закупились алюминием.

Вышло 120 метров профиля 30х30, 40 метров профиля 60х40 и 5 листов алюминия 1,5х4 м.

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:43
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Хорошо иметь знакомого, занятого в производстве катеров. Все сварные работы проводил именно он. Остальные вдвоем, по мере наличия времени.

Скинув кузов пикапа, начали прикидывать раму.

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:45
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Не владея программами 3д моделирования, я рачертил все размеры на листочке в клеточку smile.gif

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:47
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Самое интересное, что олдскульный дедовский метод не подвел и, спустя время у нас что-то получилось:

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:49
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Часть, которая нависает над кабиной, называется "альков" и, как правило, там располагаются спальные места. Чтобы все это держало нагрузки, альков сделали "фермой"

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:51
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Начали появляться детали интерьера. Вся мебель имеет алюминиевый каркас, интегрированный в каркас модуля. Это дает дополнительную жесткость всей конструкции.

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:52
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Фанера являет собой контуры сидений-рундуков.

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:54
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
По завершению сварных работ с каркасом, настало время обшивки. Здесь мы тоже применили "дедовский" метод, сажая листы на заклепки.

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:56
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Предварительно лист надо раскроить, прислонить к каркасу и обвести изнутри маркером. Таким образом, можно насверлить отверстия ровно и точно по центру профиля.

Как я строил автодом

[^]
Vit30
4.10.2018 - 19:59
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Заклепки мы выбрали потому, что при сварке с каркасом лист алюминия неизбежно поведет и модуль будет похож на мятую кастрюлю. К тому же, сварка даст лишь точечное прилегание к листу. Мы использовали полиуретановый герметик, который обеспечивает 100% прилегание к каркасу, обладает отличной прочностью и пластичностью. когда это необходимо.

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:00
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212

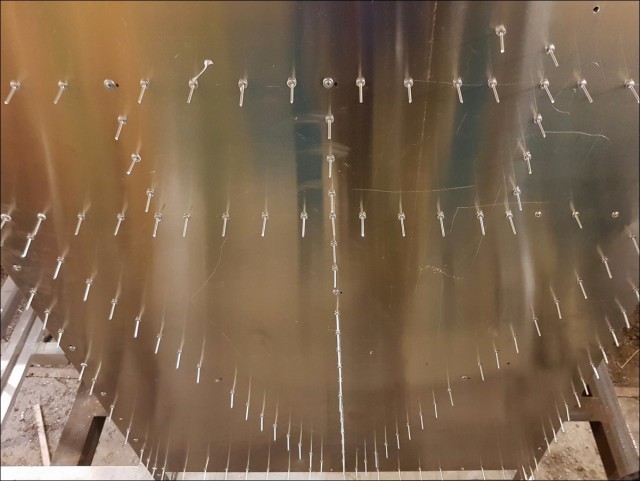

Прикладываем лист, насверливаем, снимаем, мажем каркас герметиком и вперед. Вот так это выглядело:

Это сообщение отредактировал Vit30 - 4.10.2018 - 20:01

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:03
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Заклепки располагались через 5 см. Чтобы не умереть, клепая такое количество, был куплен пневмозаклепочник. Изумительная вещь, отбил себя на все 146%

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:04
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Ну и компрессор обновили, здесь без него никуда.

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:04
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
И закипела работа!

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:06
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Углы стыковались с нахлестом одной из сторон, затем безжалостно стачивались.

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:07
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
В итоге получилось вот так и настал черед крыши.

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:11
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Изначально мы хотели сделать подъемную крышу. Но потом я посчитал затраты на нее, если делать по уму и чуть не прослезился. Дорого было все, начиная от тентовой ткани, ее пошива, заканчивая фурнитурой, амортизаторами и прочими полезностями.

Да и подъемная крыша это геморрой. По сути таже автопалатка, спишь за тряпочкой, смысл тогда в этом всем? Решили делать жесткую. Огромным плюсом стала возможность стоять в полный рост. Это кайф. Остановился, открыл дверь, зашел и сиди себе, спи, развлекайся - никаких лишних движений.

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:15
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212

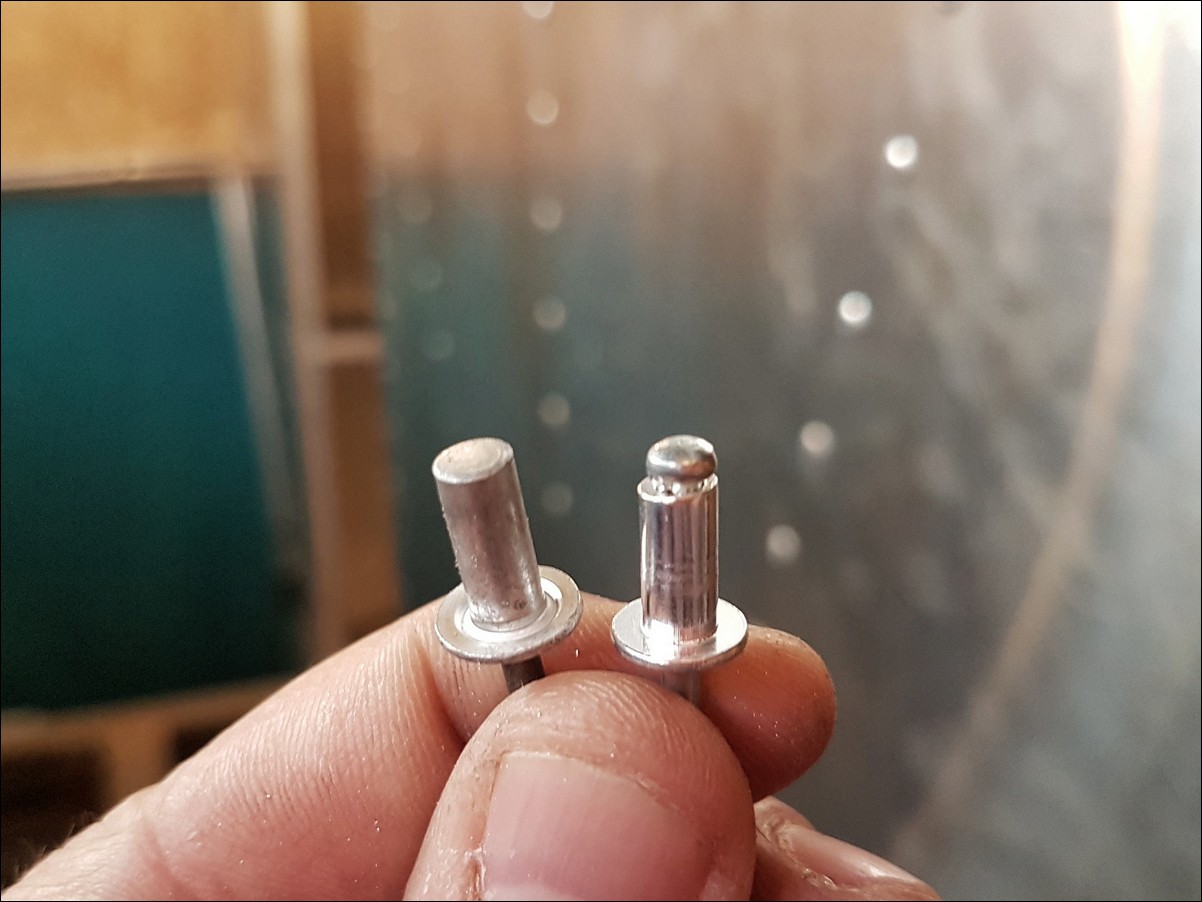

Для крыши я нашел герметичные заклепки. Вот разница с обычными.

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:16
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Шансов у воды нет. Когда она расклепывается, выглядит вот так.

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:18
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Кстати, на крышу было выписано еще 100м профиля 30х30 и лист рифленого алюминия.

Как я строил автодом

[^]
Vit30
4.10.2018 - 20:19
Статус: Offline


Приколист

Регистрация: 6.09.12
Сообщений: 212
Фото с крышей.
