Один день из жизни поплавка погружного насоса


Страницы: (5) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Кроко	9.09.2018 - 18:17 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	334 Камрады, вы давно хотели увидеть как выглядит этот загадочный поплавок, чуть позже я вам его покажу. А пока имеем ахтомобиль ланос с их извечной болячкой. Через какое то время начинает врать датчик уровня топлива. При пробеге в 100+к я уже менял их раза три. Но давайте по порядку. Будет порядка 30 фоток.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Кроко	9.09.2018 - 18:18 [ показать ]

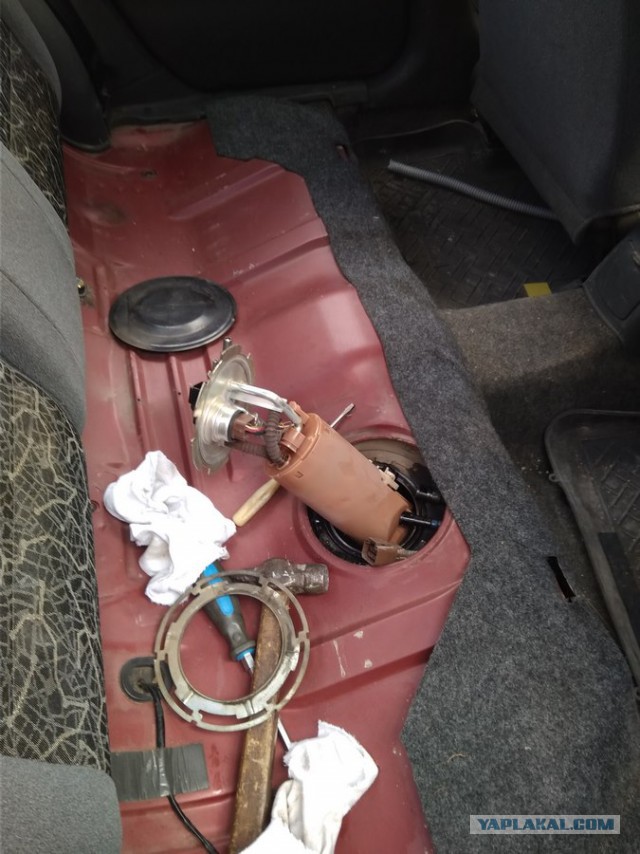

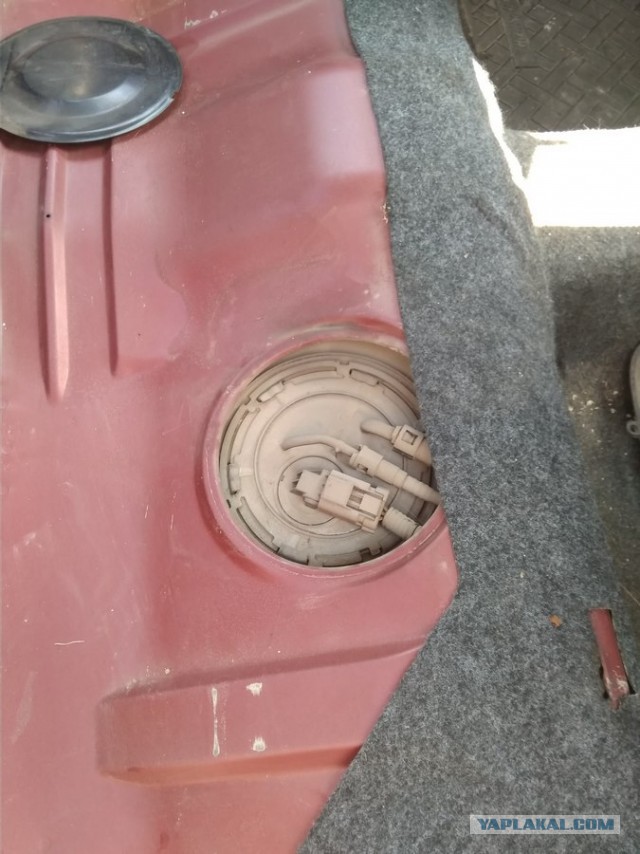

Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	Вооружившись не хитрым инструментом и сняв заднюю сидушку, видим лючек нашего погружного (топливного) насоса. Отсоединяем патрубки и разьем. Сбиваем стопорное кольцо и извлекаем нашего пациента из глубин на свет.
	[^]

Кроко	9.09.2018 - 18:18 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	...
	[^]

Кроко	9.09.2018 - 18:19 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	...
	[^]

Кроко	9.09.2018 - 18:20 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	Все работы проводить не пренебрегая техникой безопасности на свежем воздухе при открытых дверях и окнах авто.
	[^]

Кроко	9.09.2018 - 18:21 [ показать ]

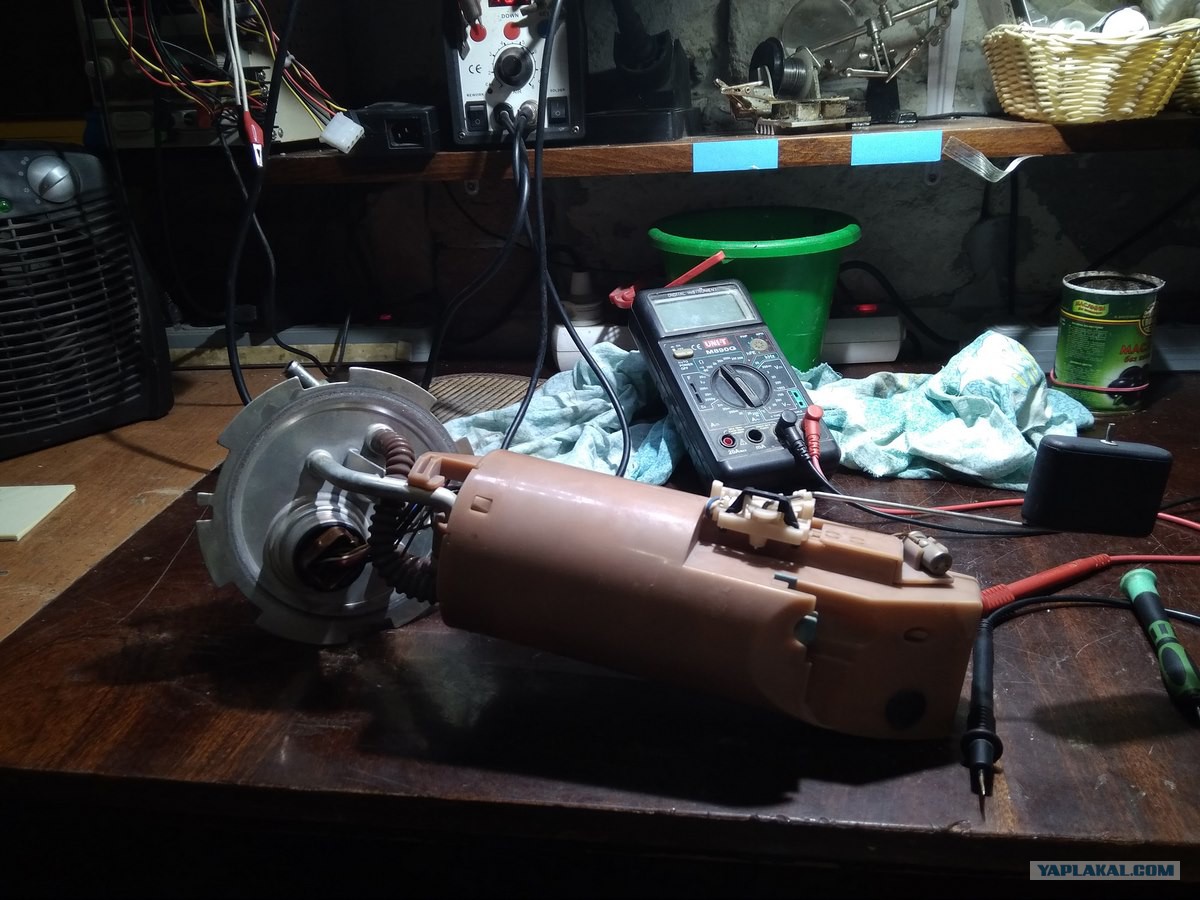

Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	даем стечь бензу из колбы и пациент на операционном столе
	[^]

Кроко	9.09.2018 - 18:21 [ показать ]

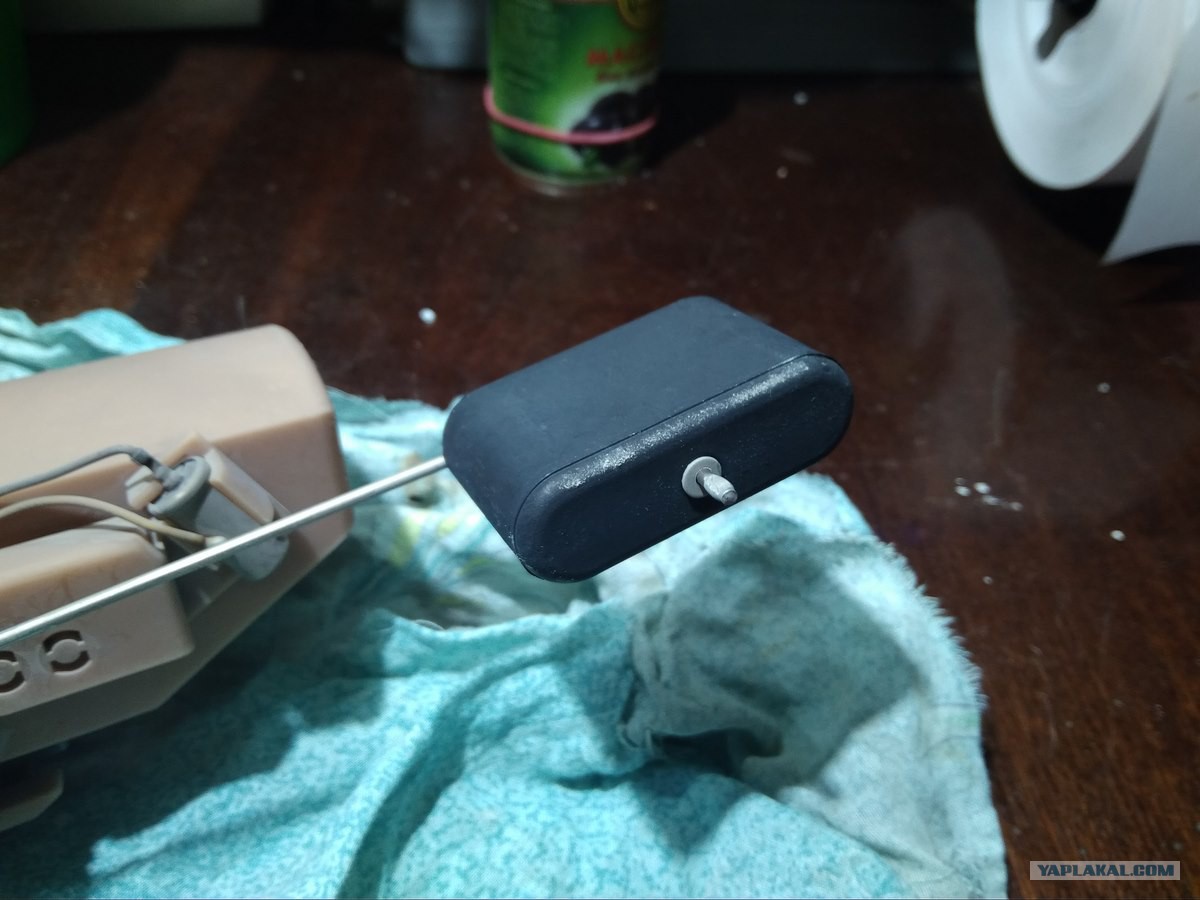

Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	и вот ТАДАДАДАм....... вот так выглядит тот самый, преславутый поплавок)))))) не ну а че???? насос погружной? погружной. поплавок к нему относится ??? относится. и вот имеем поплавок погружного насоса. ладно продолжим.
	[^]

Кроко	9.09.2018 - 18:22 [ показать ]

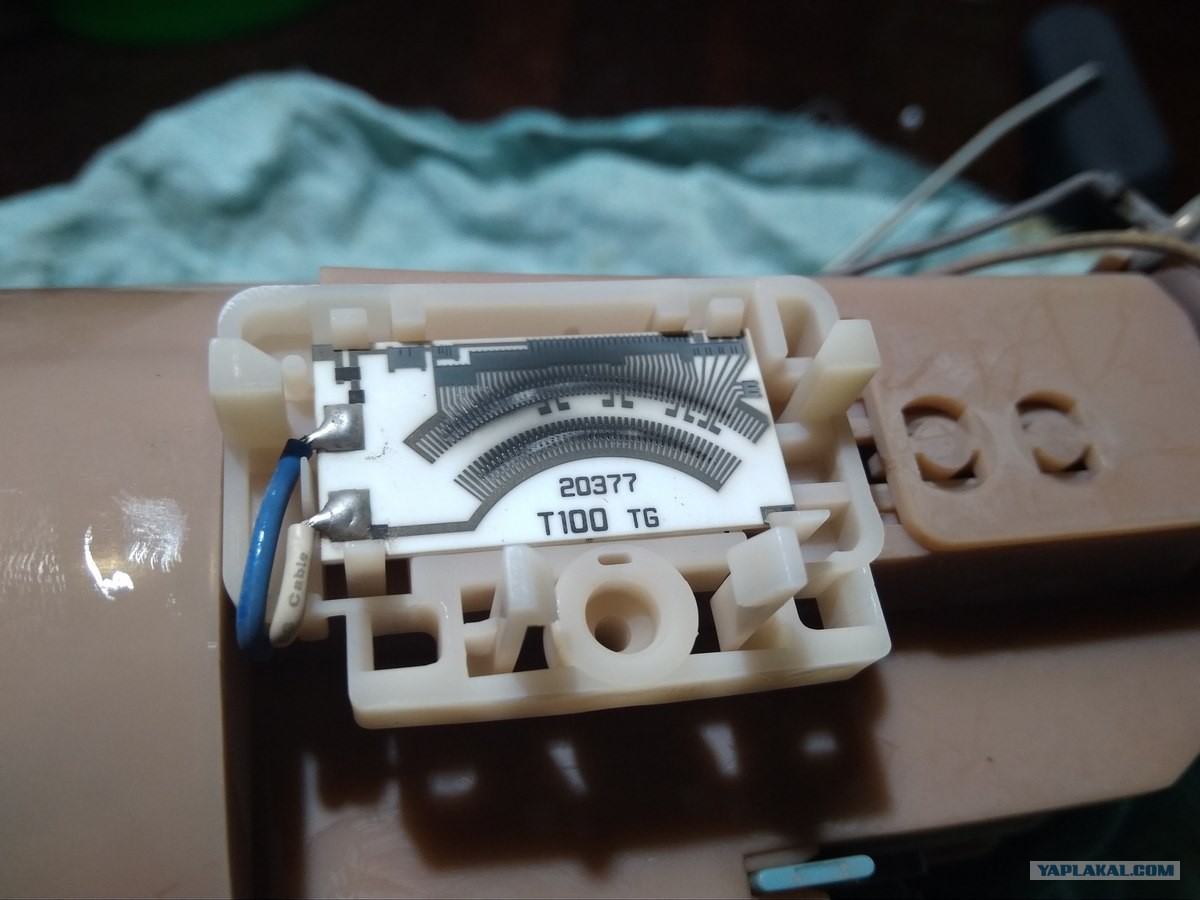

Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	вот так выглядит модуль ДУТ (датчик уровня топлива) и ДОТ (датчик окончания топлива) .Дут представляет из себя простейший переменный резистор на основе графита, порядка 32Ком (керамическая пластина с рисками) и поплавок в основании которого находится металлическая пластина с двумя контактами, которой и задаётся спротивление от 0 до 32 КОм, взависимости от количества бензина в баке. Так как бенз в баке, при езде, постоянно плещется и поплавок непрерывно находится в движении- видим печальное состояние графитового покрытия.
	[^]

Кроко	9.09.2018 - 18:23 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	...
	[^]

Кроко	9.09.2018 - 18:23 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	...
	[^]

Кроко	9.09.2018 - 18:23 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	...
	[^]

Кроко	9.09.2018 - 18:24 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	так выглядит ДОТ.. состоит из обычного терморезистора в колбе. от качества нашего бенза просто напросто сгнивает, но сейчас он нас не интерисует
	[^]

Кроко	9.09.2018 - 18:25 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	хитрожопые продованы не продают отдельно керамическую пластину, хотя видно что она легко снимается с креплений и надо перепаять всего 2 провода они продают только модулем в сборе с поплавком
	[^]

Кроко	9.09.2018 - 18:26 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	стоимость данного модуля от 1000 и выше пошли они ф жопу, попробуем увеличить ресурс вдвое))) здесь видны следы движения ползунка, в нескольких местах стерто до керамики но все не так просто... что бы система еще поработала, нужно сдвинуть верхний контакт буквально на милиметр вверх, а нижний вниз сам бегунок с контактами на поплавке
	[^]

Кроко	9.09.2018 - 18:27 [ показать ]

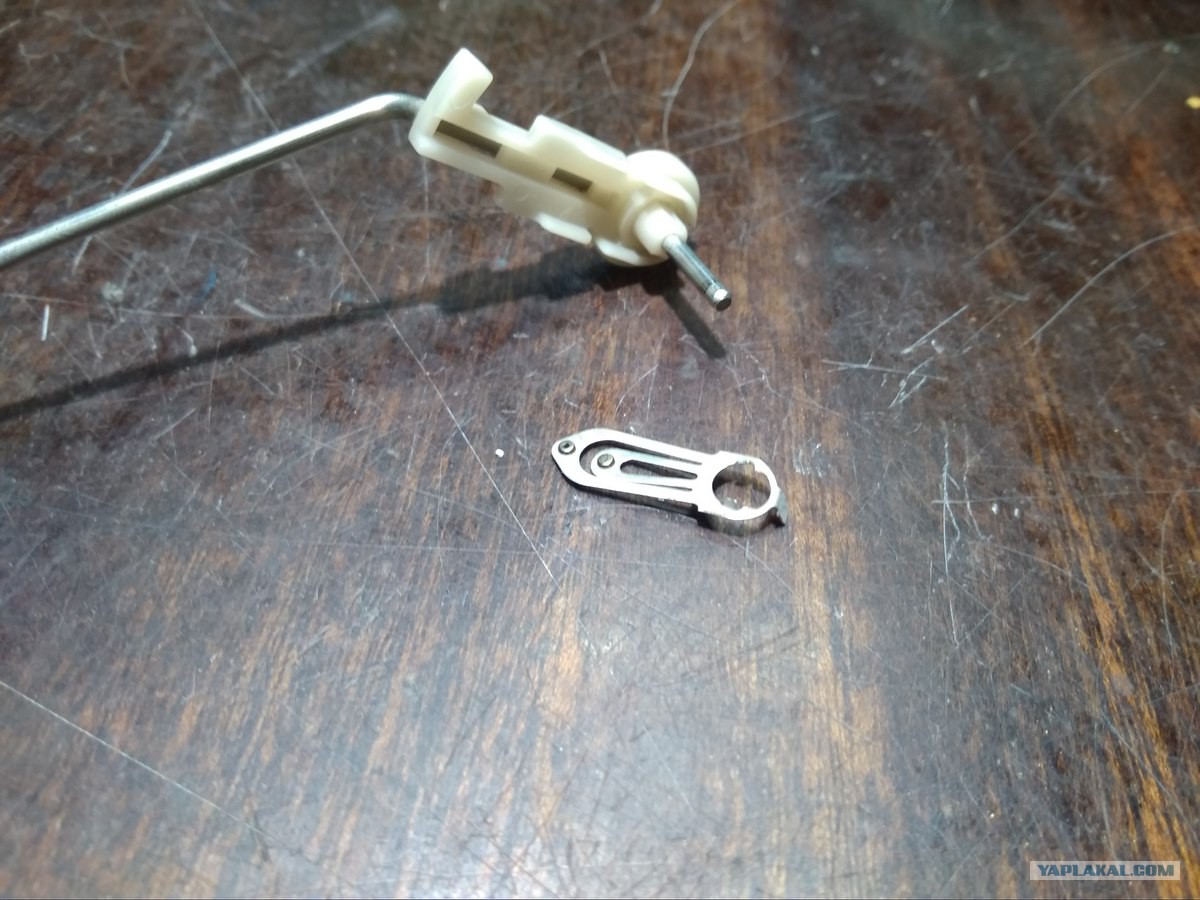

Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	снимаем..
	[^]

Кроко	9.09.2018 - 18:27 [ показать ]
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	...
	[^]

erolvic

9.09.2018 - 18:28 [ показать ]

-110

Кроко	9.09.2018 - 18:28 [ показать ] 5

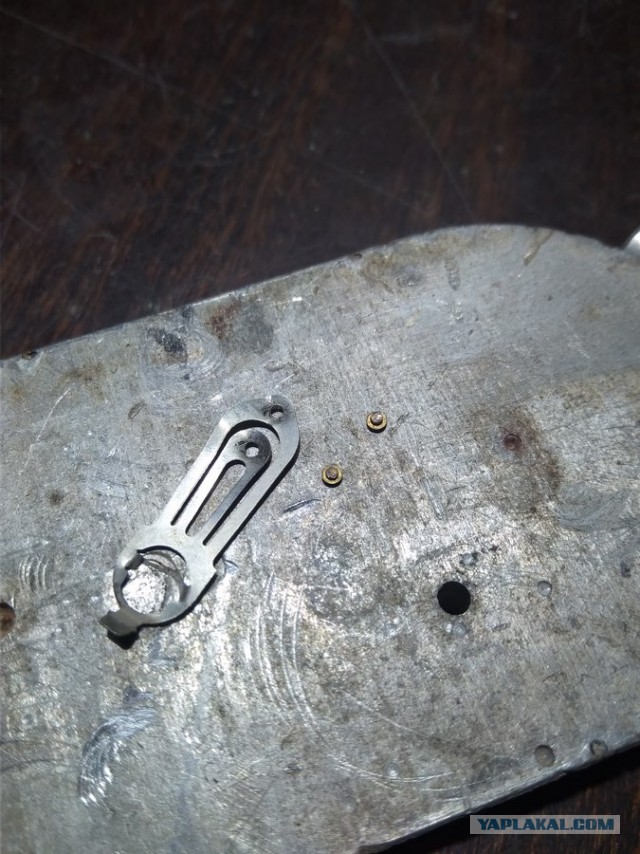

Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	аккуратно выбиваем контакты
	[^]

Кроко	9.09.2018 - 18:28 [ показать ] 4

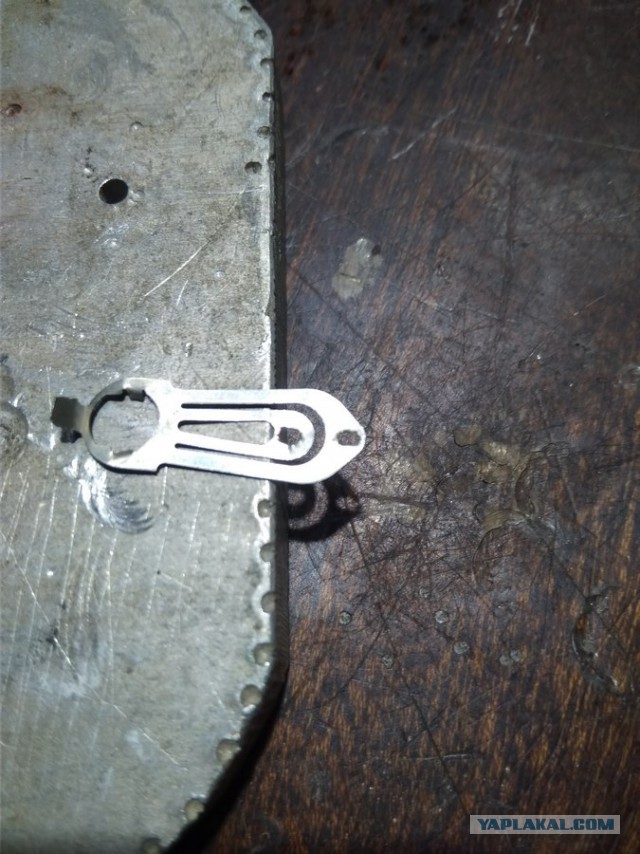

Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	вышкабливаем отверстия в нужном нам направлении
	[^]

Кроко	9.09.2018 - 18:29 [ показать ] 3
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	примеряем
	[^]

Кроко	9.09.2018 - 18:29 [ показать ] 4

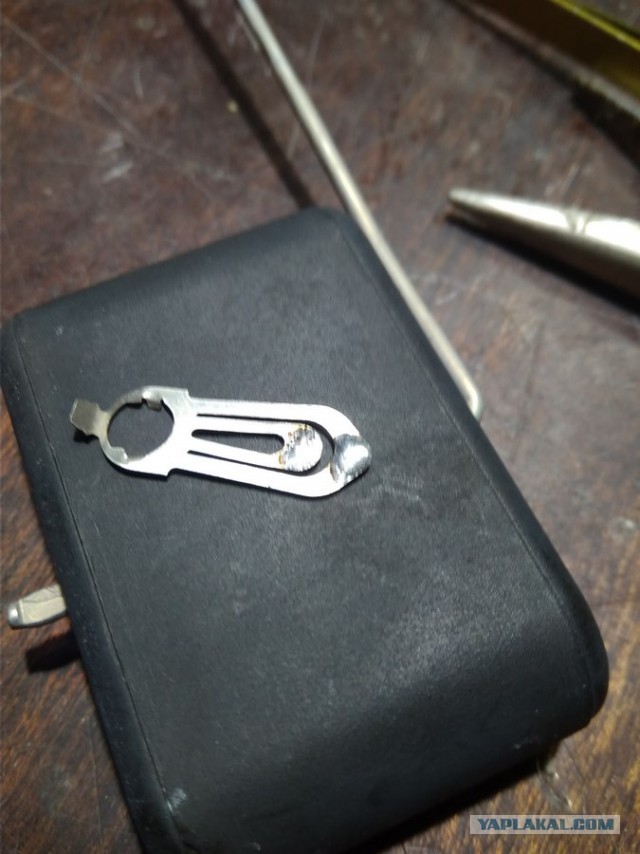

Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	и фиксируем
	[^]

Кроко	9.09.2018 - 18:30 [ показать ] 2
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	как то так...
	[^]

Кроко	9.09.2018 - 18:31 [ показать ] 8
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	собираем и проверяем что сопротивление линейно меняется на всем пути поплавка, без провалов
	[^]

Кроко	9.09.2018 - 18:31 [ показать ] 7
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	сфотать сложно, но получилось как и было задумано!
	[^]

Кроко	9.09.2018 - 18:32 [ показать ] 5
Статус: Offline Юморист Регистрация: 25.09.14 Сообщений: 556	гравицапа в сборе
	[^]
