(1/17)В далеком 2015 году, пока я был студентом, гонял на москвиче, москвич 214145 (святогор) воткнул торподо от opel vectra a и тут понеслась.
Даже нет, началось все с того, что дома я настроил систему 4.0 (4 х s90) и скачал дискографию scorpions во flac, а затем в dts.

flac удивил, но dts (ну и AC3) поверг у мурашки (многоканальная музыка).
Адекватные магнитолы, которые могут воспроизводить такой тип аудио продаются за конские деньги, было решено обойтись меньшей кровью.
Покопавшись дома в ящике старого компьютерного мусора нашел плату нетбука рабочую, запустил на ней винду.

PS: т.к. матрицы от нетбука нет. то использовал внешний монитор, но вот беда, только win7 x64 смогла нормально установиться, winXP в момент разметки диска не выводят ничего на внешний экран "разрешение не поддерживается".
Если захотеть, это можно тоже обойти

Все отлично, тест пройден, имеем в наличии 4 гига 2 ядра и ssd на 80gb (т.к. ssd устойчивы к вибрации, не имея подвижных элементов внутри, что и необходимо в авто)

Далее процесс макетирования. Вымерил свободное место за опель торпедой, записал размеры и оказалось, что доп. модуль материнки придется распологать под углом, иначе плата занимает много места.

Но мы не ищем легких путей, сказано — сделано.
Для корпуса использовал старый системник, на нем отметил все отверстия и поставил ножки

(2/17)Затем в dns купил 2 usb хаба и инвертор на питание с 12в на 19в (напряжение питания зарядника платы нетбука)

В этом-же корпусе размещается радиатор с микросхемой усилителя, 2 usb-хаба по 4 порта и аккумуляторная батарея.

(3/17)Следующий этап — экран. Заморачиваться с тачем не стал, т.к. места не осталось там, где разместил потом матрицу, но об этом потом.
У меня было 2 матрицы 9,7" решил, что буду использовать одну из них. Разрешение хорошее — 1024х768, необходимо было приобрести инвертор на подсветку и lvds преобразователь (почти все китайские матрицы используют lvds интерфейс).

Начал собирать, тестировать матрицу. В последней версии CarPC принял участие домашний 3D принтер

(4/17) PS: не все так сразу и просто, не берите питание на матрицу (3.3) с этого же контроллера lvds. Ключ, который включал питание матрицы сгорел, забрав с собой 2 стабилизатора (3,3в и 1,8в) и одну
матрицу =( Когда закупал на РР стабилизаторы, взял с запасом и вывел отдельное питание на матрицу через стабилизатор на 3,3в

Переделал рамку под опельпанель таким образом, чтобы изображение полностью было открыто и не уходило за торпедо

Сделал под небольшим наклоном вверх для удобства

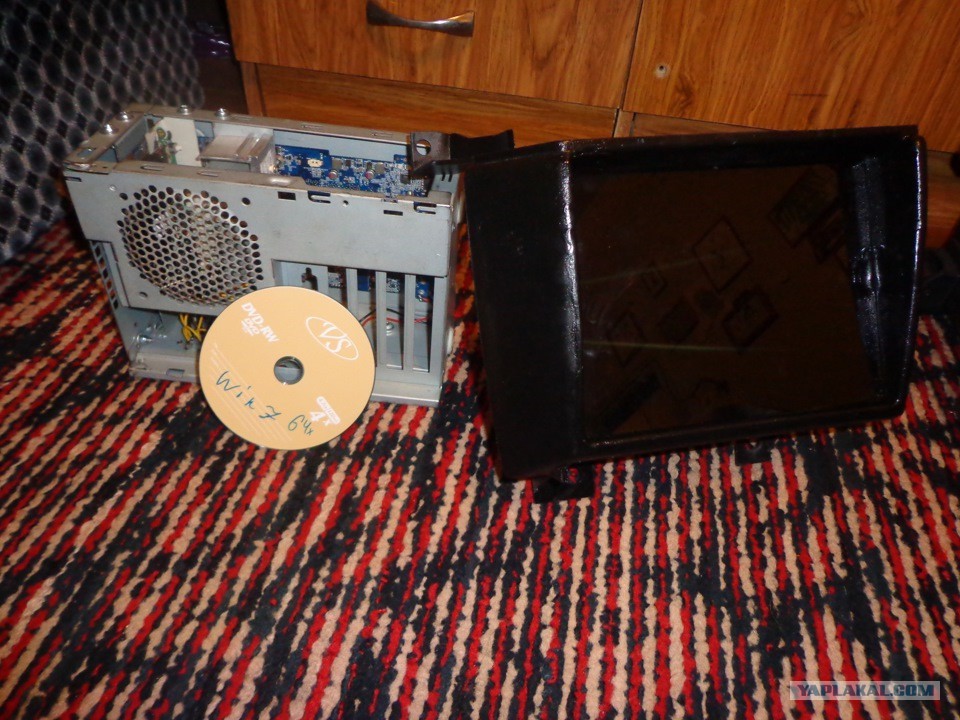

Вот размеры с масштабом dvd диска

(5/17) Вроде все, но нет. Я вывел 2 порта на лицевую панель и кнопку включения

(6/17) Поставил мультируль от KiaCerato (Подходит по шлицам на москвич), а так-же для подключения к компу использовал старую беспроводную клавиатуру

(7/17) Усилитель собрал на базе TDA 7560 (просто и бюджетно)

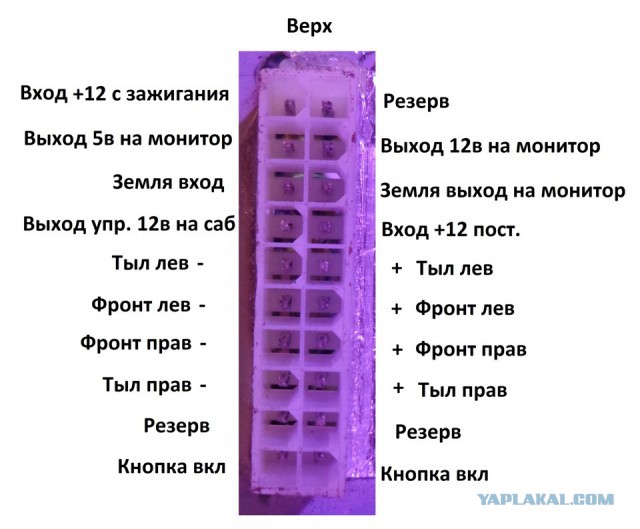

(8/17) Вывел все в единый разъем ATX

(9/18) Маленькая схемка внутрянки

(10/17) Для управления компом повесил тач от ноута возле ручника (тач имеет интерфейс PS/2, пришлось использовать переходник USB -> PS2), пришлось переварить ручник.

(11/17)

(12/17) Так-же приобретен модуль USB-GPS, использую навигационное ПО 7ways

(13/17) Внешняя звуковая на звук 5.1 (В гараже лежит комплект из четырех 16х динамиков, но до их установки далеко еще)
Тест звуковухи

(14/17) В настоящее время занимаюсь написанием ПО для диагностики f3r (atmega328+3 транзистора в схеме)

(15/17)

(16/17) Модификация крепления проводов матрицы

(17/17) После напечатал крепления внутри руля

Ностальгия, таким он был
