Прохлада в Самаре: заводской кондиционер для ВАЗ-2108, и почему его никто не видел

Сегодня кондиционер стал привычным, если не сказать неотъемлемым, элементом практически любого современного автомобиля, включая и отечественные Лады. Незаводские системы микроклимата появились на "десятках" еще в девяностые годы, чуть позже многие дилеры предлагали их установку даже на Самару, а начиная с Калины и Приоры, этот важный элемент комфорта стал штатным оборудованием автомобилей Волжского автозавода. Однако заводской кондиционер можно было встретить даже на... Спутнике!


42 фото via

Вы не ослышались – при всей своей простоте на грани примитивизма зубилоподобный переднеприводник действительно мог оснащаться кондиционером. По крайней мере, теоретически заводом такая возможность была предусмотрена на уровне разработки, да и на практике такие машины, пусть и в небольших количествах, реально существовали. И мы даже можем сказать больше: они (с работающим кондиционером) есть и сейчас!

В духе времени

В восьмидесятые годы кондиционер оставался экзотикой для большинства утилитарных европейских малолитражек, однако все же предлагался в качестве недешевой опции. Конечно, обычно прижимистые бюргеры отказывались от «кондишена» и покупали свои Гольфы и Кадетты в комплектации «барабан» — то есть, лишенными каких-либо опций вроде электрических стеклоподъемников или гидроусилителя руля.

Впрочем, бывали исключения – ведь с самого начала гибкий конфигуратор при заказе машины «под себя» позволял потенциальному покупателю «собрать» нужные опции, как в конструкторе. Именно поэтому многие пригнанные из Германии автомобили удивляли не самым логичным сочетанием «наворотов» — например, кожаный салон мог соседствовать с механическими «веслами» на стёклах, а полный электропакет – с отсутствующим кондиционером. Для рынка США же эти автомобили, как правило, оснащались «кнопкой A/C» по умолчанию, даже если речь шла про такую машину, как банальная VW Jetta на базе второго Гольфа.

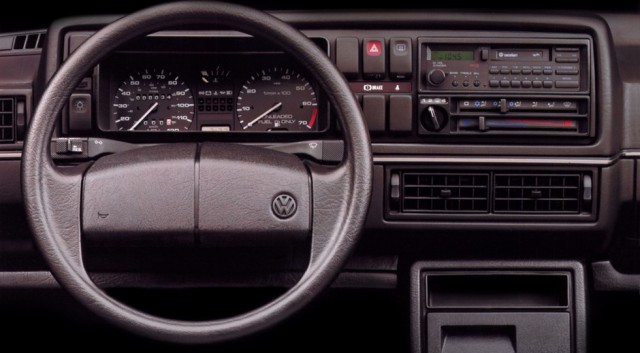

02. Volkswagen Jetta для американского рынка с кондиционером

03

Поскольку Волжский автозавод не только ориентировался на вкусы западного рынка, но и внимательно следил за предложениями европейских производителей, было принято решение разработать систему кондиционирования воздуха для семейства Спутник. Конечно, речь шла о совсем небольшой части автомобилей и только для внешних рынков – преимущественно, жарких стран, где охлаждение салонного воздуха было насущной проблемой с апреля по октябрь.

НАЛИЧИЕ КЛИМАТИЧЕСКОЙ УСТАНОВКИ ЗАМЕТНО УВЕЛИЧИВАЛО ШАНСЫ НА УСПЕХ САМАРЫ ТАМ, ГДЕ БЫВАЕТ ПО-НАСТОЯЩЕМУ ЖАРКО.

Именно поэтому кондиционер появился в тексте и на электрической схеме уже в предсерийном издании руководства по эксплуатации еще в 1983 году! Правда, в более поздних «мануалах» о нем уже не было ни слова.

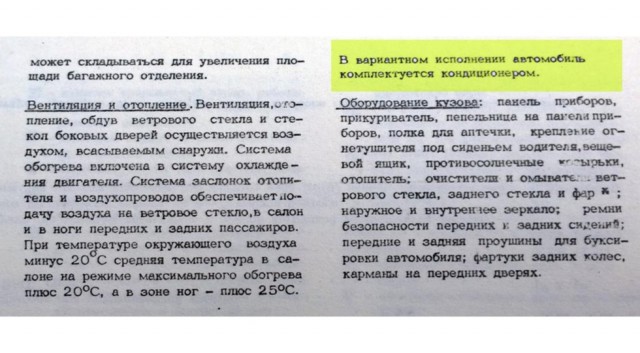

04. В предсерийном издании руководства по эксплуатацию сказано, что в вариантом исполнении автомобиль комплектуется кондиционером. Есть он и на схеме электрооборудования. Фото: Евгений Карпунин

05

06

При внимательном изучении восьмерочного кузова некоторые автомобилисты не зря задавались вопросом: зачем в нём сделано столько «лишних» отверстий и выемок, объяснить которые только технологической необходимостью трудно? Действительно, это было связано как раз с тем, что компоновка и архитектура кузова предусматривали монтаж системы кондиционирования на заводском конвейере.

07. Обратите внимание – все эти отверстия в передней панели на «восьмерке» предусмотрены именно для системы кондиционирования! Фото: Евгений Карпунин

Made in Japan

Поскольку никакого опыта в разработке подобных систем у тольяттинских конструкторов не было, а кондиционер в автомобиле работает в очень неблагоприятных условиях и является высоконагруженным агрегатом, для разработки системы кондиционирования вазовцы обратились к фирме, специализирующейся на разработке и производстве подобных изделий. Это абсолютно нормальная практика – многие производители автомобилей заказывали инжиниринг и производство своих «климатиков» узкоспециализированным партнерам. В Тольятти остановились на японском концерне SANDEN – одном из крупнейших мировых разработчиков и производителей систем кондиционирования.

08. Практически все компоненты системы кондиционирования Лады несут на себе надпись SANDEN. Фото: Евгений Карпунин

А если вспомнить, что, в отличие от европейских автомобилей, «японцы» массово оснащались спасительной кнопкой А/С еще с начала восьмидесятых годов, то в этом и вовсе нет ничего удивительного.

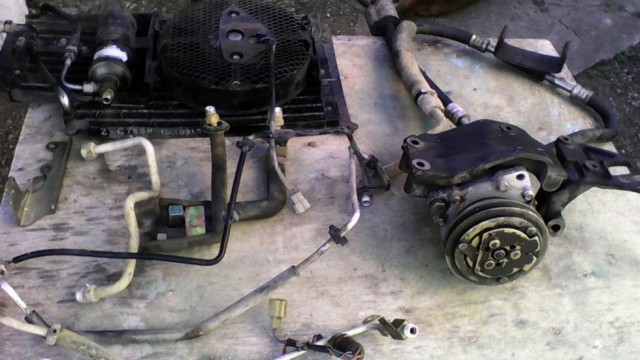

09. Комплект кондиционера для Лады Спутник. Фото: Евгений Карпунин

Разумеется, кондиционер в ВАЗ-2108 должен был сочетаться с самой обычной системой питания, то есть карбюратором Солекс, хотя в мире к тому времени уже отходили от традиционных «карбов» как минимум к электронному управлению и постепенно переходили на впрыск – сначала электромеханический, а затем и электронный.

Конечно, установка кондиционера потребовала некоторой доработки навесного оборудования – точнее, кронштейнов его установки – таким образом, чтобы включить в привод и компрессор.

10. Технологические отверстия и приливы под «кондейные» кронштейны предусмотрены на любом блоке ВАЗ-2108! Фото: Евгений Карпунин

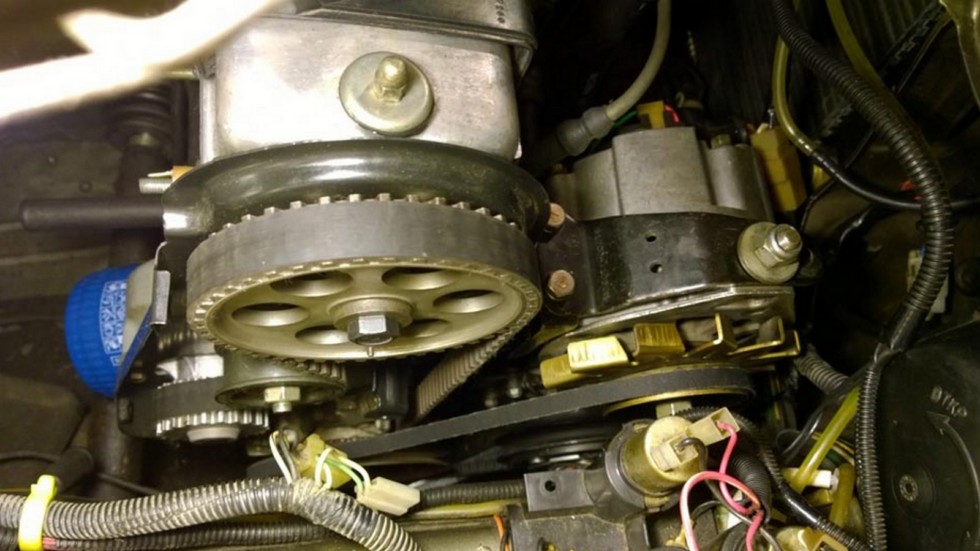

11. Привод в сборе.

В 2016в отпуске на 14ке такси с кондеем ездил. В Геленджике дело было. Сам оху..л.

Для этого были предусмотрены два отдельных кронштейна под компрессор и генератор, а шкив коленчатого вала увеличили в диаметре — это позволяло генератору и водяному насосу с учетом увеличившихся нагрузок работать на холостых оборотах более эффективно.

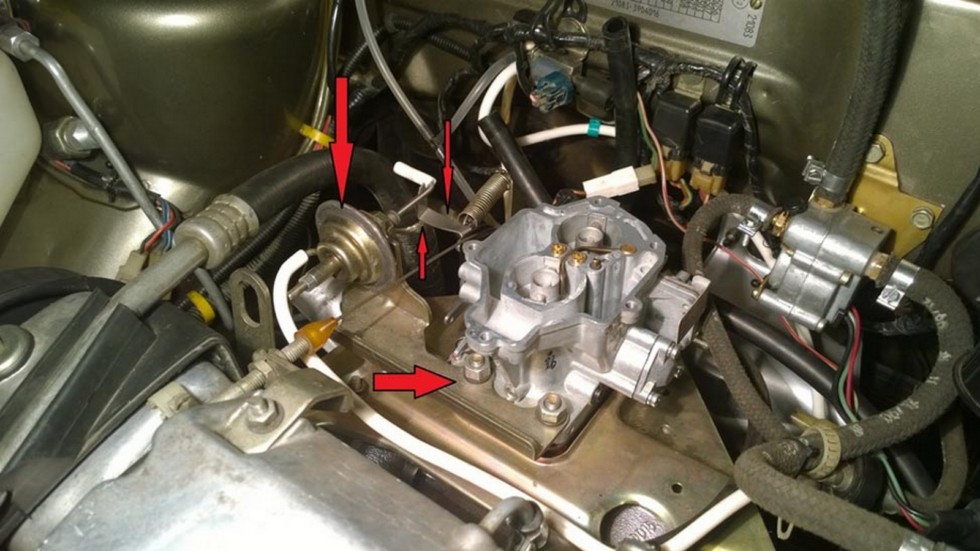

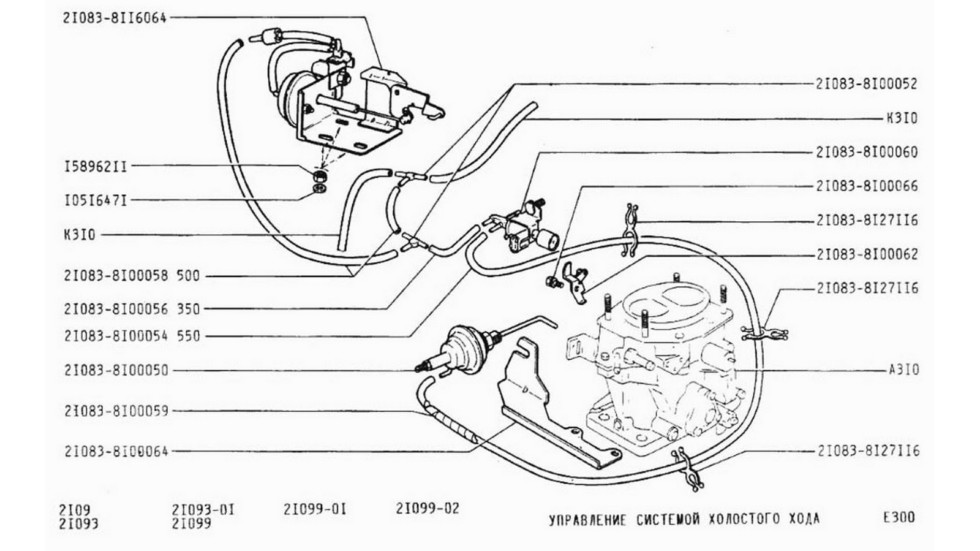

12. Привод принудительного управления холостым ходом при включении кондиционера.

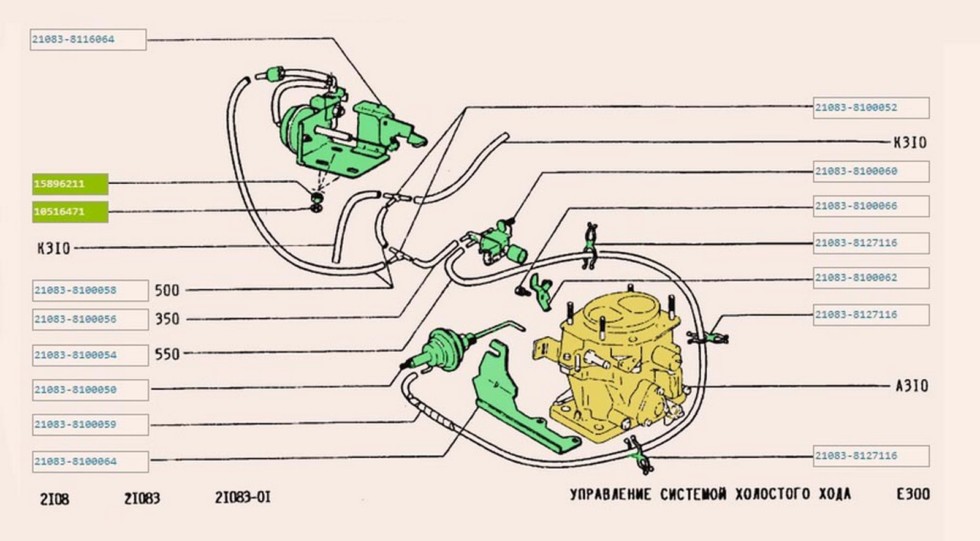

13. Привод принудительного управления холостым ходом при включении кондиционера.

Корпус отопителя японского производства отличался наличием встроенного испарителя, оригинальным медным радиатором и металлическим краном, а на карбюраторе появился привод увеличения оборотов при включении кондиционера. Это в современном автомобиле ими заведует электронный блок управления двигателем, а на обычном карбюраторе приходилось ухищряться и устанавливать дополнительные системы с вакуумным приводом клапанов.

14. Слева – обычный корпус отопителя ВАЗ-2108 в сборе, справа – с испарителем и системой рециркуляции.

15. Корпус отопителя с кондиционером на ВАЗ-2108.

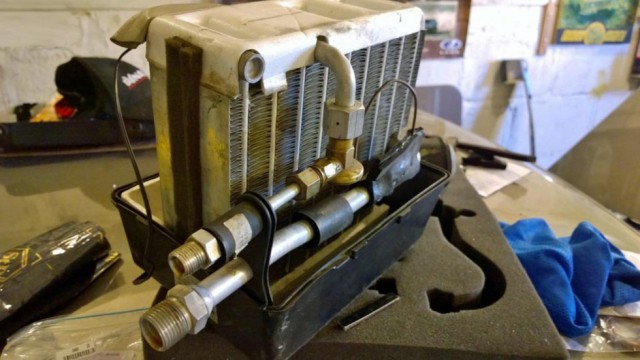

16. Испаритель.

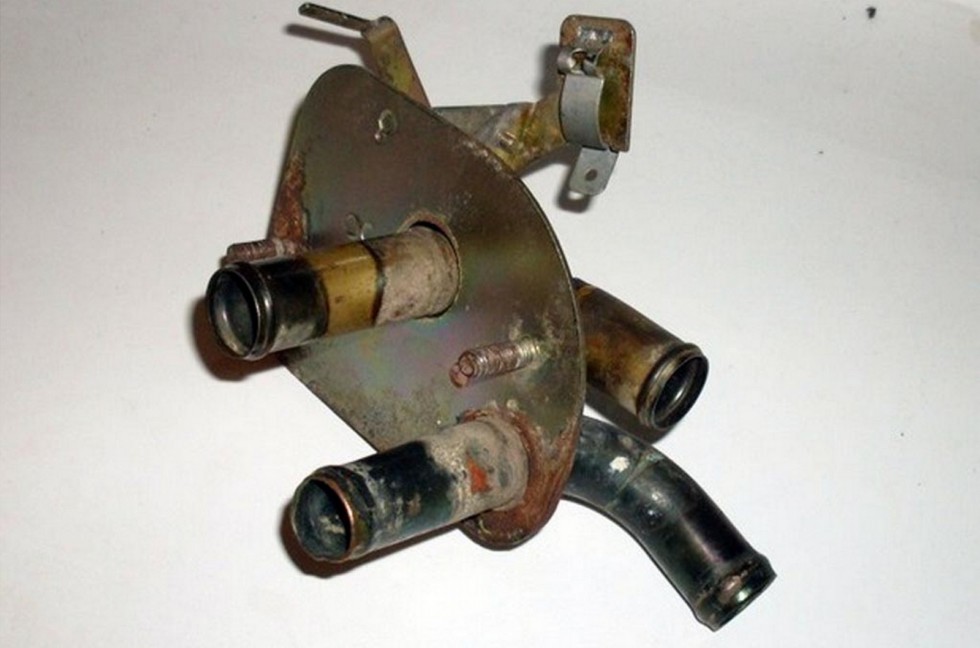

17. Металлический кран отопителя

В системе отопления и вентиляции появилась и возможность рециркуляции воздуха: специальный привод управлял шторкой воздухозаборника, обеспечивая забор воздуха снаружи или только изнутри в режиме рециркуляции. Для слива конденсата появились трубочки, которые вставлялись в кузовные отверстия в районе ног переднего пассажира.

18. Система рециркуляции салонного воздуха

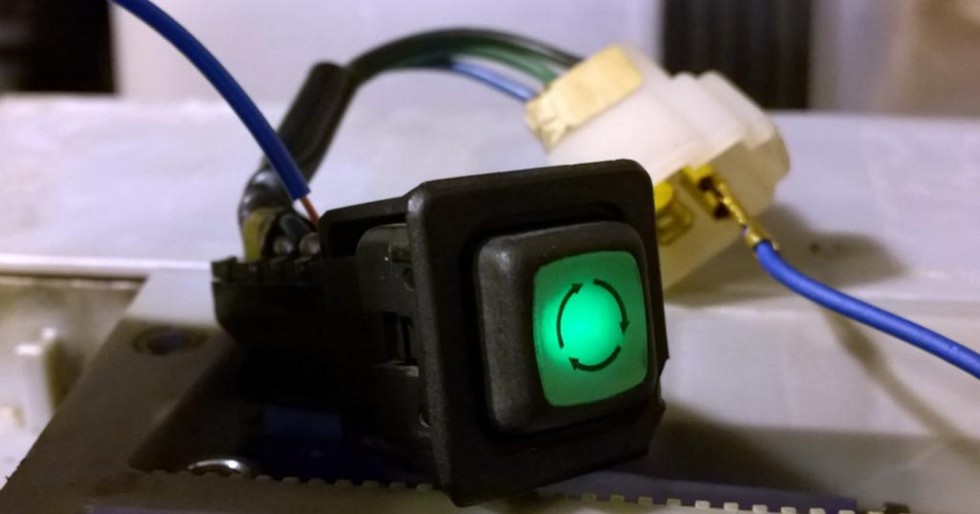

19. Кнопка включения системы рециркуляции.

Как видно, принципиально система кондиционирования для ВАЗ-2108 ничем не отличается от любой аналогичной. Имелись лишь незначительные особенности: конденсор был изготовлен в сборе с ресивером и вентилятором, а его размеры были точно просчитаны под относительно небольшое свободное пространство в моторном отсеке впереди основного радиатора. Последний, кстати, на ВАЗ-2108 с кондиционером отличался от обычного увеличенной размерностью.

20. Система кондиционирования в сборе на ВАЗ-2108. Как видно, все стоит «словно там и было».

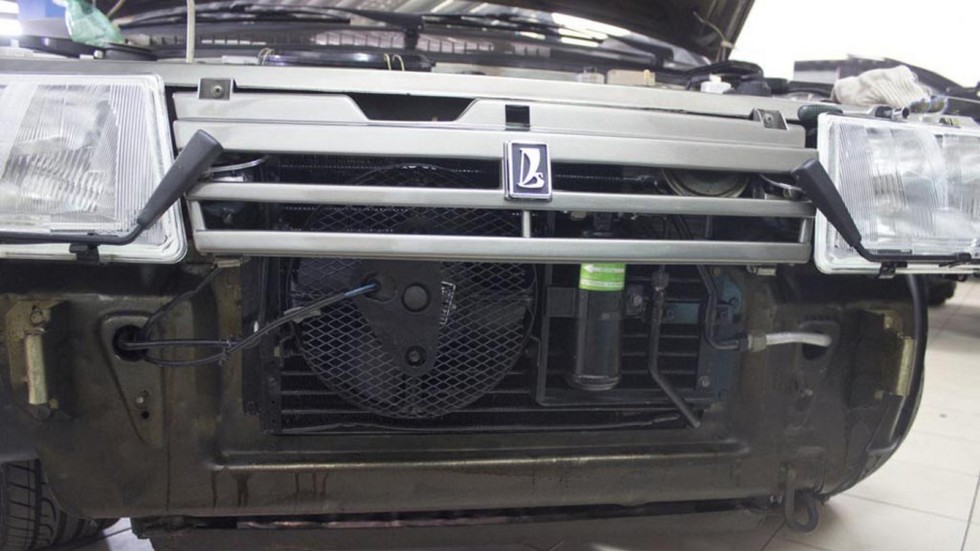

21. Конденсор с ресивером и вентилятором объединен в единый монтажный блок

Чтобы двигатель при работе кондиционера не перегревался, японцы предусмотрели в конструкции термопредохранитель, который в случае опасности перегрева мотора по сигналу специального датчика отключал муфту компрессора кондиционера.

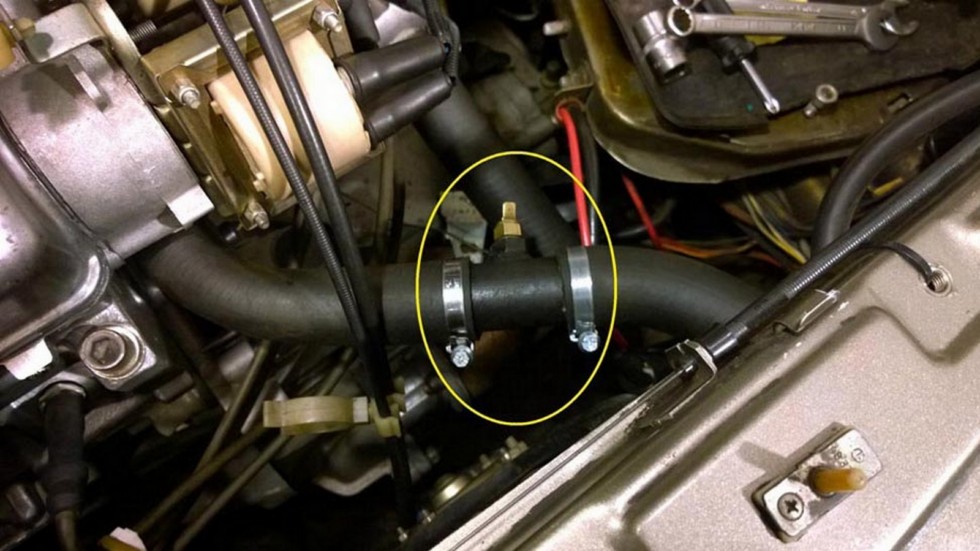

22. Термопредохранитель встроен в верхний патрубок радиатора.

ЯПОНЦЫ СПРОЕКТИРОВАЛИ СВОЮ СИСТЕМУ ТАК, ЧТОБЫ ОНА ИДЕАЛЬНО ВПИСАЛАСЬ В ГОТОВУЮ КОНСТРУКЦИЮ СПУТНИКА. И НАДО ОТМЕТИТЬ, КОМПАНИЯ SANDEN СПРАВИЛАСЬ СО СВОЕЙ ЗАДАЧЕЙ НА ОТЛИЧНО

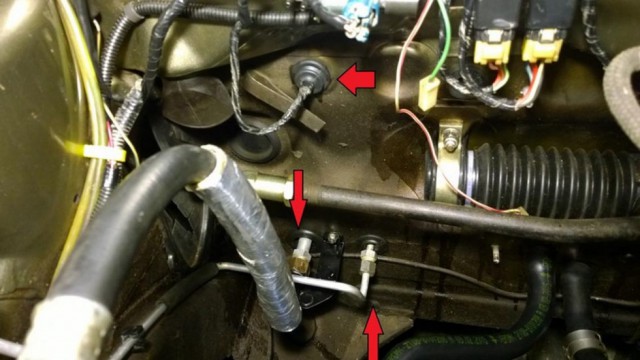

23. Проводка под кондиционер на моторном щите.

24. Смонтированная система.
