Концепция — сделать трайк с неизменной раритетной составляющей К750 в передней части и как уж там получится — задней
Классическая схема построения трайка на базе советского оппозита и ВАЗовского классического моста казалось бы всё как всегда… но не классическое исполнение :)
Срок постройки — 3 года (ещё не завершены мелочи)
Денег — не считал, но по ощущениям немного около 150 000, с учётом всяческих оплат, в том числе и лишних.
Срок регистрации — 2 года 2 дня
Скока жрёт скока прёт? — потолок 100 км/ч, расход неизвестен, около 5-6л/100км

29 фото

Переделка в трайк

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
lankti
8.04.2016 - 21:10
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Собственно сам процесс создания:
Как то весенним вечерком пребывая в гараже подходит ко мне сосед и говорит, а надо ли тебе мотоцикл К750? С сомнительными документами (восстановил потом чисто случайно, реально повезло случайно найти собственника). Взял за 4 000р… Он 5 лет стоял в воде по самые нехочу-немогу и небалуйся.
Занялся восстановлением документов ибо изначально хотел восстановить мотоцикл в его первозданной красоте. посему посетил МРЭО.
Наобещав с три короба восстановить мотоцикл до прежнего состояния мы успешно его поставили на учёт на друга ибо я был бомжом :)
Дальнейший путь развития был наверное как у всех, тут отрезал — там подварил концепция в голове, чертежей небыло.
Основное отличие от всего того, что я видел в интернетах это наличие жёсткой рамы, обрезанного заднего моста и колёс со стоковой размерностью Порша (245/45/16) на дисках от УАЗа да на ВАЗовских полуосях

Переделка в трайк

[^]
lankti
8.04.2016 - 21:11
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
вот

Переделка в трайк

[^]
lankti
8.04.2016 - 21:12
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259

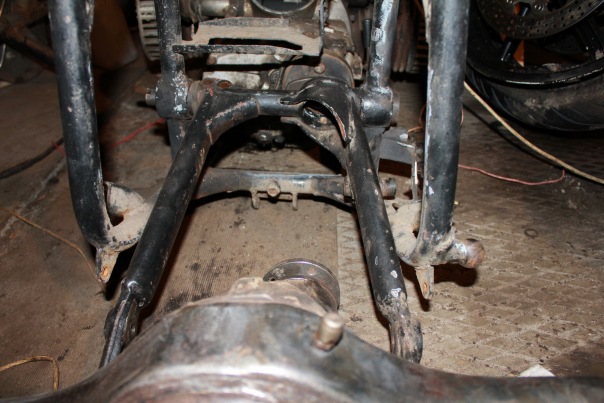

Примерка. Наростил нижние трубы. Собрал на прихватки укороченный мост

Переделка в трайк

[^]
lankti
8.04.2016 - 21:13
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Изначально предполагалась схема на рычагах с сайлентблоками от той же самой шахи,. что и мост + амморты от донора К750

Переделка в трайк

[^]
lankti
8.04.2016 - 21:13
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
проверка угла несоосности выхода кпп мотора и расположенного по центрам редуктора

Переделка в трайк

[^]
lankti
8.04.2016 - 21:14
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
полуоси вынуты, ещё не укорочены

Переделка в трайк

[^]
lankti
8.04.2016 - 21:14
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259

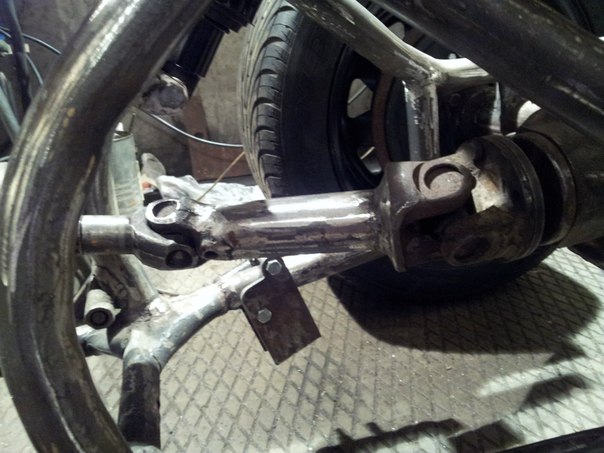

Доработанный кардан установлен

Переделка в трайк

[^]
lankti
8.04.2016 - 21:15
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Способ соединения деталей - сварка. В смысле вал и вилку свариваем, а карданчик так одеваем, оставляя подвижным

Переделка в трайк

[^]
lankti
8.04.2016 - 21:15
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Примерка

Переделка в трайк

[^]
lankti
8.04.2016 - 21:16
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
колёсико

Переделка в трайк

[^]
lankti
8.04.2016 - 21:16
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Колёсико, подготовленное для лепки крыла. Картон + скотч + плёнка стрейтч

Переделка в трайк

[^]
lankti
8.04.2016 - 21:17
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Переваренная рама + стоковый бак (мне не нравится)

Переделка в трайк

[^]
lankti
8.04.2016 - 21:17
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Разварка бака

Переделка в трайк

[^]
lankti
8.04.2016 - 21:18
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Почти в сборе, надо делать верхнюю часть рамы

Переделка в трайк

[^]
lankti
8.04.2016 - 21:18
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259

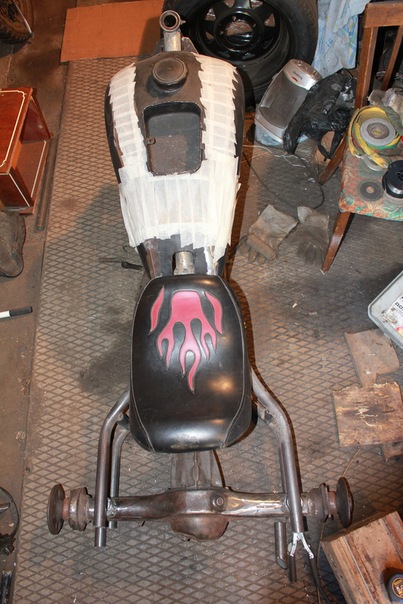

Поставил сиденье, с боку как то не очень, а с верху всё отлично :)

Переделка в трайк

[^]
lankti
8.04.2016 - 21:19
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Поставил разваренный бак. Картина стала интересней

Переделка в трайк

[^]
lankti
8.04.2016 - 21:19
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Смотрится красиво. Мне нравится. Руль надо отодвигать назад

Переделка в трайк

[^]
lankti
8.04.2016 - 21:20
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Надо заварить оставшуюся дырдочку на баке что возле сиденья

Переделка в трайк

[^]
lankti
8.04.2016 - 21:20
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Слепил тормоза

Переделка в трайк

[^]
lankti
8.04.2016 - 21:21
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Слепил тормоза осталось прилепить бачок. Место определено. Нужен мотор, чтоб чётко вставить заднюю ось

Переделка в трайк

[^]
lankti
8.04.2016 - 21:21
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Установил мотор, пока в разобранном виде. Пока ставил мотор по своему обыкновению сорвал резьбу на задней шпильке крепления мотора. Надо делать новую

Переделка в трайк

[^]
lankti
8.04.2016 - 21:22
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Тут видно, что вилки, которые должны быть в зацепе друг с другом нихрена не в зацепе. Я прое..махнулся с длиной мотора.Надо смещать задний мост ближе к мотору Вот для смещения задней оси и надо спилить и снова приварить тормозной тройник

Переделка в трайк

[^]
lankti
8.04.2016 - 21:22
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Соединил несоединимое. Общая компоновка при соединении кардана с коробкой. Ж#па почти над задним мостом. То чего и хотел получить

Переделка в трайк

[^]
lankti
8.04.2016 - 21:23
Статус: Offline


Приколист

Регистрация: 14.07.12
Сообщений: 259
Кардан прийдётся удлинять. Нехватает углов для хорошей работы кардана
