Сегодня расскажу историю создания шильдиков или значков на мою ШКОДУ!
Все началось с идеи, вдохновил на которую наш общий комрад rustools с Драйва2.
Увидел его значки и аж руки зачесались, тем более что работаю я на производстве Фрезеровщиком.

Рукожопим значок на Шкоду.

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Nuges
2.11.2015 - 11:03
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58

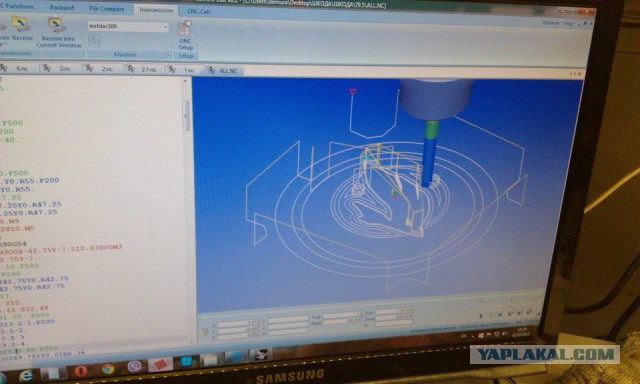

И вот наконец найдя время, начертил и спроектировал!

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:04
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
Взял кусок алюминия (дюраль если быть точнее Д16Т), и принялся фрезеровать.

Это сообщение отредактировал Nuges - 2.11.2015 - 11:04

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:05
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
результат фрезеровки

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:05
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58

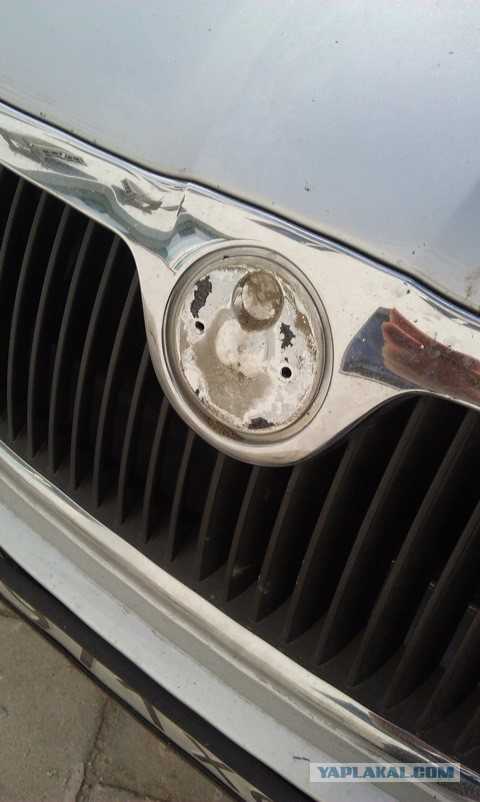

Получилось вроде не плохо, и казалось что осталось только обточить на токарке и можно клеить. НО интересовало что же там под значками, какая поверхность, я слышал что она не ровная но померять по фотографиям из сети не возможно. Так что пришлось отдирать свои стоковые значки.

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:06
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
зад

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:06
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
оторвыши

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:07
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
Оказалось что на заднем значке все довольно просто, там поверхность равномерно изогнутая и относительно плоская. А вот на переднем, мало того что выпуклая сфера так еще и изгиб у нее есть не малый.
Покумекав, было принято решение сделать выборку с обратной стороны значка, а на оставшейся стенке сделать изгиб. И таким не хитрым способом с раза 2-3 таки получился нужный мне результат! значки встали ка влитые.

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:07
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
вид с боку)

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:07
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
Затем мы его обточили на токарке и принялись полировать.

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:08
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
Полировка

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:08
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
полировака

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:09
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
СравНи

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:10
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
После полировки предполагалось залить внутреннюю часть краской, а затем вскрыть лаком.

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:10
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
И вот я их аккуратно залил и оставил сохнуть. На следующий день когда краска высохла и казалось что нужно лишь вскрыть лаком и уже можно клеить на машину произошёл первый и серьезный облом((
Краска при покрытии лаком съеживалась и слазила, было решено что краска какая то не такая, купил другую, повторил все манипуляции — результат тот же(((

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:10
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
Я конечно слышал что алюминий плохо красится, но пока сам не проверишь разве кому то поверишь))))
Отдал значки на гальванику где их анодировали и они стали матово черными.

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:11
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
Затем удача мне сопутствовала, заполировали, покрыли лаком и приклеили на автомобиль!

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:11
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
Передок

Рукожопим значок на Шкоду.

[^]
Nuges
2.11.2015 - 11:12
Статус: Offline


Шутник

Регистрация: 19.07.14
Сообщений: 58
Задок

Добавлено в 11:13
Вроде все! Огромная благодарность токарю дяде Роме, полировщику Антохе, Славику и всем всем всем кто 3,14здел под руку, давал советы и говорил что все нужно было делать НЕТАК!

З.Ы. можно пинать!

Рукожопим значок на Шкоду.

[^]
BEGEMOTus
2.11.2015 - 11:13
15
Статус: Offline


Шутник

Регистрация: 30.11.14
Сообщений: 59

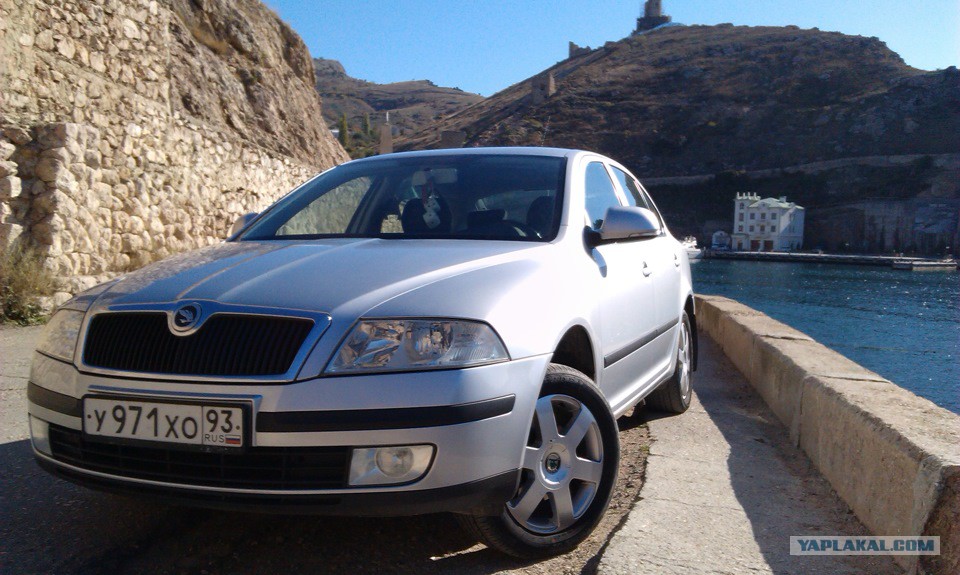

Молодец)) Прикольное сочетание букв на номере))

[^]
Cotoна
2.11.2015 - 11:14
34
Статус: Offline


Балагур

Регистрация: 7.04.14
Сообщений: 893
Зашибись, как минимум + 10 к скорости значок дал

[^]
VIAN
2.11.2015 - 11:15
64
Статус: Offline


добрый кечунезец.фонарщик

Регистрация: 21.02.15
Сообщений: 5714
круто!!! up.gif bravo.gif bravo.gif
правда стало немного похоже на этого персонажа gigi.gif

Рукожопим значок на Шкоду.

[^]
Симулянт
2.11.2015 - 11:15
5
Статус: Offline


Шутник

Регистрация: 30.05.15
Сообщений: 26
Году так в 97-м у бати с Хонды щеглы тиснули задний значок, так тоже выпиливал из куска дюрали, вручную rulez.gif Мерку снимал по остаткам клея (чего-то чёрного) на багажнике, на месте крепления, полировал куском кошмы с пастой ГойяГОИ

Это сообщение отредактировал Симулянт - 2.11.2015 - 11:29

[^]
steslia
2.11.2015 - 11:15
1
Статус: Offline


Made in USSR

Регистрация: 22.04.11
Сообщений: 1723
Пинать не за что, осилил, довёл до ума.
Держи пятак :)

[^]
NeCorp
2.11.2015 - 11:15
10
Статус: Offline


Весельчак

Регистрация: 21.01.14
Сообщений: 104
молодец, но для таких технических возможностей надо ставить гораздо выше цели...

[^]
