Я не буду мучить вас верхне- и нижнеклапанными схемами, рассказывать про механизмы газораспределения и балансирные валы, двух- и четырехтактные схемы работы, а просто расскажу об основных типах двигателей, которые сегодня применяют на мотоциклах. Слава создателю, чума под названием "TSI" до массовой мототехники пока не добралась. Надеюсь, что получится просто и доступно!

27 фото

Какие моторы используют на мотоциклах?

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
mrzorg
5.09.2015 - 17:33
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Самый простой одноцилиндровый двигатель. Не самый мощный и не самый тяговитый, к тому же довольно шумный и сильно вибрирующий. Поэтому чаще всего сегодня такие моторы ставят на кроссовые мотоциклы.


Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:34
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

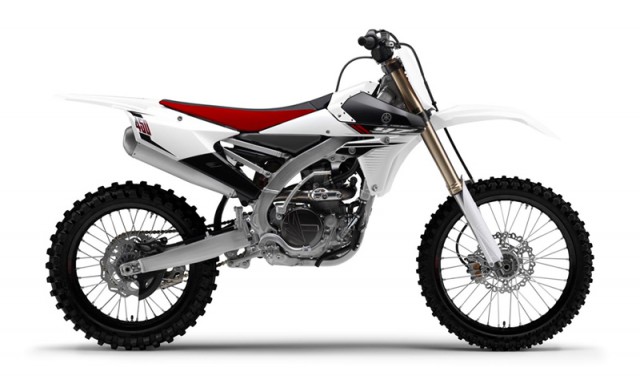

Например, Yamaha YZ 250 F (на фото). Это сугубо специализированное транспортное средство, не предназначенное для поездок по дорогам общего пользования. Скорее даже спортивный снаряд, чем просто мотоцикл. В этом классе не принято даже говорить о комфорте.

Главное - высокий спортивный результат. А для него мотоцикл должен быть максимально легким и с компактным мотором - иначе не удастся обеспечить большой дорожный просвет, а значит и проходимость на бездорожье.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:34
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

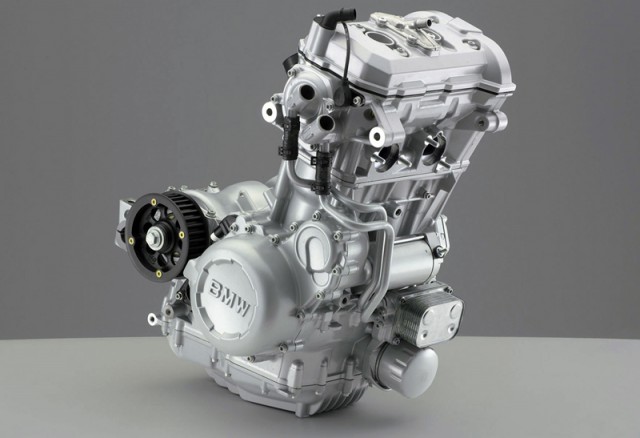

Двухцилиндровый мотор. Это уже вполне себе универсальный агрегат, который можно встретить практически на любом типе мотоциклов. Вибраций уже значительно меньше, а мощность больше. Рабочий объем вполне может доходить до 800 "кубиков". А это, между прочим, уже почти литр!


Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:35
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

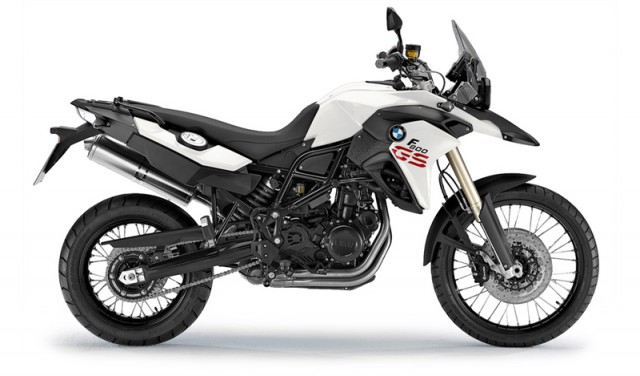

Вот, например, легкий туристический эндуро от компании BMW - модель F 800 GS (его часто называют "маленький гусь"). На нем стоит практически такой же, как и на фотографии выше, двухцилиндровый мотор. Кстати, у этого мотоцикла есть и одноплатформенный "брат-близнец" - городской байк F 800 R, тоже оснащенный таким же двигателем.


Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:35
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

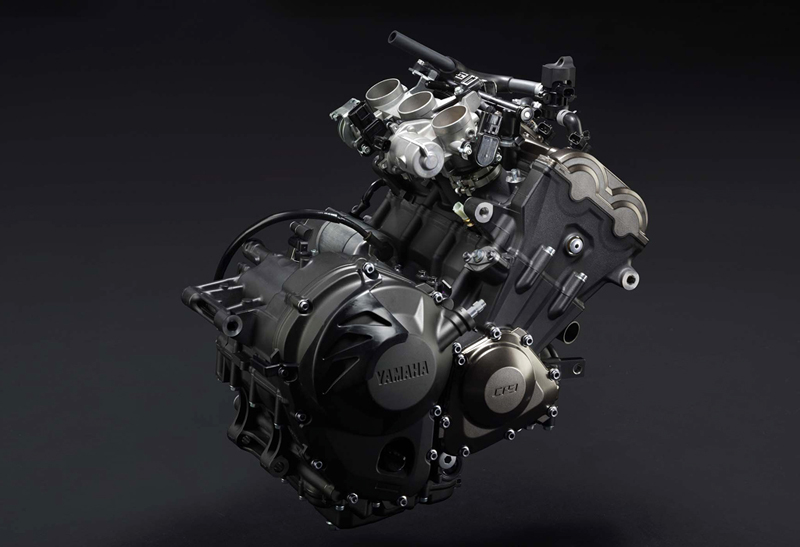

Идем дальше. Количество цилиндров прибавляется и здесь их уже три. Обратите внимание, как и в предыдущем случае, они расположены в один ряд. Поэтому такие моторы называют "рядными".

Некогда трехцилиндровая схема считалась довольно экзотической, а сейчас она все больше и больше набирает популярность. И в первую очередь, благодаря возможности получить больший рабочий объем (и соответсвенно большую мощность), сохранив довольно компактные размеры агрегата.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:35
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Очень удачно такие моторы прижились, например, на Ямаховских городских моделях со спортивными задатками. На фото Yamaha FZ-09 прошлого модельного года. Ее трехцилиндровый 850-кубовый мотор выдает уже более 100 л.с.

Упаковать этот мотоцикл в пластиковые обтекатели и получится довольно приличный спортбайк!


Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:36
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

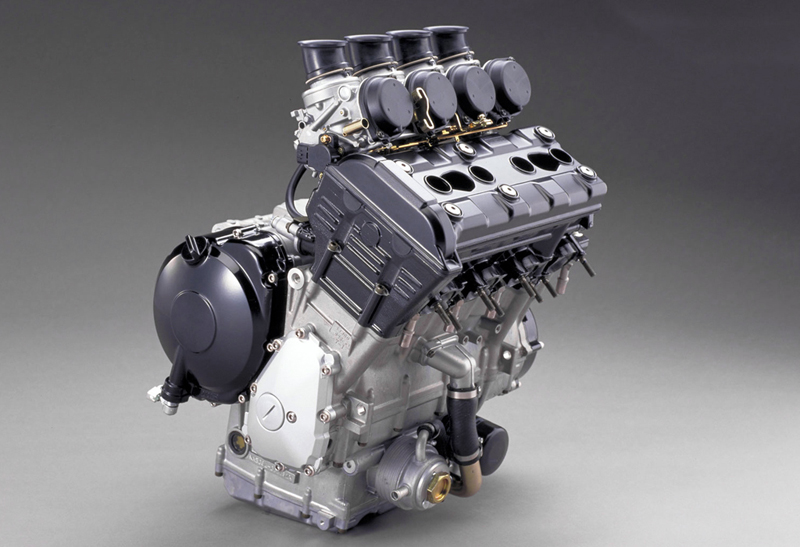

Но чаще всего для самых быстрых и самых мощных спортбайков используют все же четырехцилиндровые моторы. Здесь уже и рабочие объемы стремятся к литру, и мощность порой вплотную подбирается к отметке 200 л.с.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:36
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Вот, легендарная Yamaha R1 прошлого поколения - очень мощный и очень быстрый мотоцикл класса "суперспорт". Четыре цилиндра, объем - один литр, мощность 180 "лошадей".

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:36
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Ни одного пятицилиндрового мотоциклетного мотора мне что-то на ум не приходит, поэтому перейдем к рядной "шестерке". Шесть цилиндров в ряд, да еще расположеных, как и у всех рядных двигателей, поперек мотоцикла - это впечатляет!

Характеристики такого мотора уже вполне автомобильные: объем 1600 куб. см. и мощность более 160 сил. Понятно, что такой агрегат может быть установлен только на какой-нибудь огромный мотоцикл.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:37
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Например, на BMW K 1600 GT - большой туристический мотоцикл, предназначенный для очень дальних прохватов по хорошим европейским дорогам.

Здесь использование сложной в реализации шестицилиндровый схемы было вызвано прежде всего желанием получить огромный крутящий момент при очень низких паразитных шумах и вибрациях. Получилось. Любой инженер знает, что рядные "шестерки" - самые сбалансированные двигатели!

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:37
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

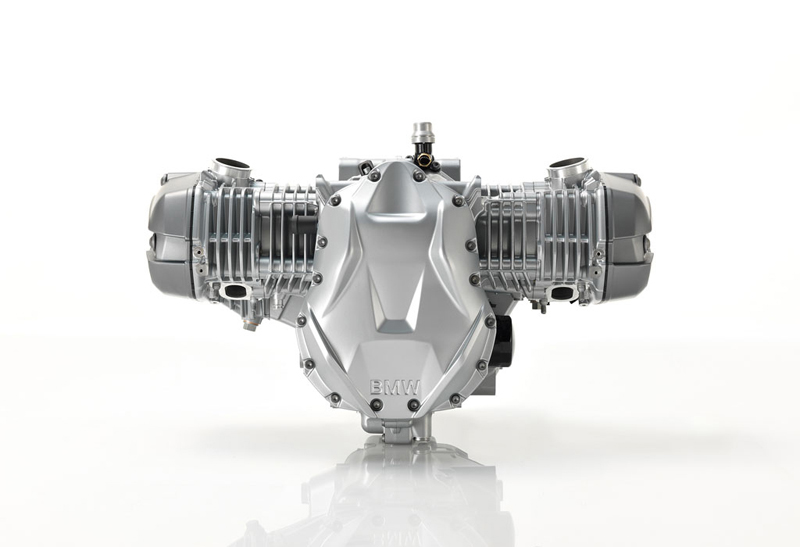

Идти дальше вширь уже некуда, поэтому от "рядных" схем построения двигателя перейдем к более редким и, на мой взгляд, более интересным конструкторским решениям. На картинке фирменный оппозит от компании BMW.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:37
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Именно такими моторами баварцы когда-то и прославились. Цилиндры расположены здесь параллельно и торчат в обе стороны мотоцикла. Поршни в них ходят в разные стороны, как перчатки боксеров на ринге. Поэтому такие моторы часто называют "боксЕрами".

Главное преимущество такой схемы, это ее доскональная проработанность и, можно сказать, вылизанность до блеска. У BMW первые мотоциклы с такими моторами появились еще до войны!

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:38
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Пожалуй, самый знаменитый мотоцикл с таким мотором, это "гусь" - большой туристический эндуро BMW R 1200 GS. На таком можно ездить хоть по городу, хоть на "Дакар", хоть в кругосветку! Но в модельной гамме баварцев есть и городские мотоциклы с в точности таким же двигателем.

Кстати, по такой же схеме построен мотор и нашего родного отечественного "Урала". И это не удивительно - за его основу когда-то был взят старый, еще довоенный баварский агрегат.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:38
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

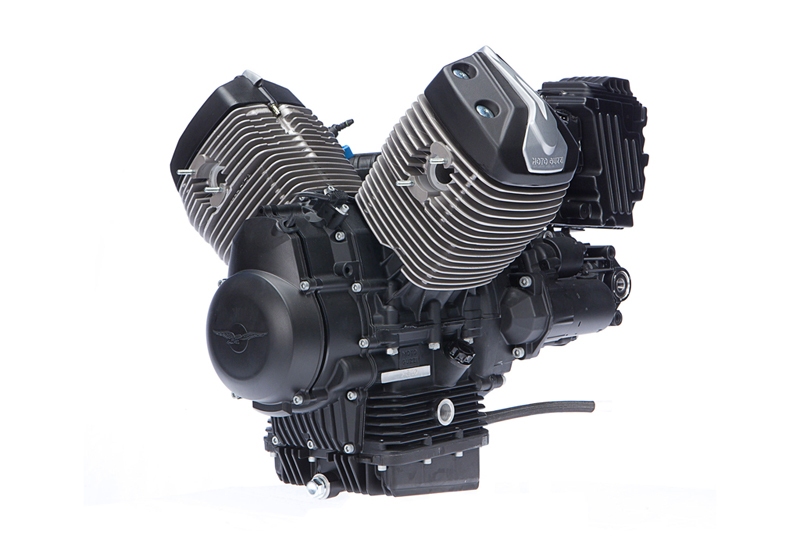

Вот, добрались и до первой экзотики! Если взять оппозит от BMW и "наклонить" его цилиндры немного вверх, то получится V-образный двухцилиндровый мотор.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:38
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Из крупных мотопроизводителей сегодня такие использует только итальянская компания Moto Guzzi. Я не знаю почему, даже не спрашивайте.

Традиция, наверное. На мой взгляд у такого мотора только одно единственное преимущество перед оппозитником - за счет повернутых вверх цилиндров он получается немного (но не принципиально) уже. А небольшая ширина - довольно важное качество для мотоцикла. Зато с непривычки можно легко обжечь ногу о раскаленный цилиндр!

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:39
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

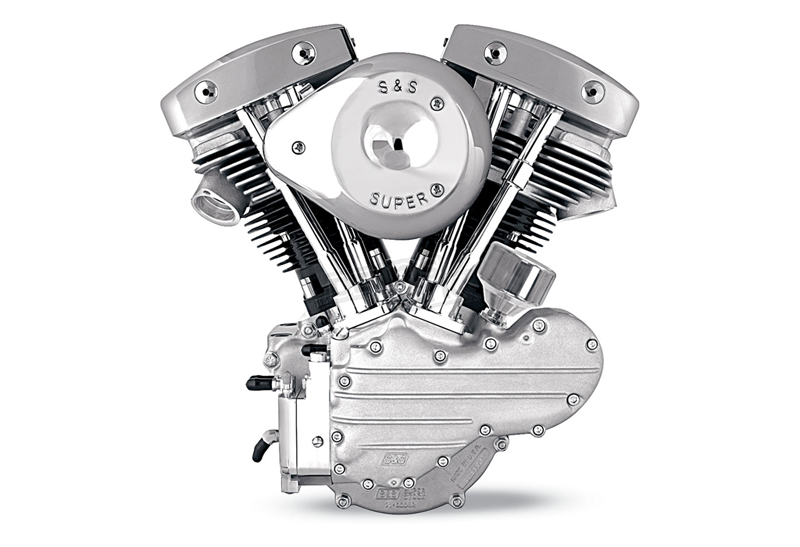

Представьте: берем поперечный двигатель от Moto Guzzi и поворачиваем его вдоль мотоцикла, потом сводим цилиндры поближе, уменьшая угол между ними и... Получаем классический харлеевский V-Twin!

Мотор на фото, кстати, не чисто харлеевский, а тюнинговый, производства известной компании S&S. Но сути дела это не меняет.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:39
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Двухцилиндровыми V-образными двигателями такого типа оснащаются практически все модели от Harley-Davidson! И, кстати, от большинства его прямых конкурентов - тоже. На фото Harley-Davidson Fat Boy (семейство Softail).

Его мотор при рабочем объеме 1,6 л. выдает всего 80-85 лошадиных сил. Немного, зато крутящий момент получается как у паровоза. Поэтому американцы и не хотят отказываться от этой, по большому счету устаревшей схемы.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:39
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
И снова представьте: берем харлеевский V-Twin, немного разводим его цилиндры в стороны и слегка наклоняем вперед. Получаем так называемый L-образный мотор - фамильная черта итальянских мотоциклов Ducati.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:40
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Мотор, который изображен на верхнем фото, устанавливается на супербайк Ducati 899 Panigale.

Это уже не харлеевский допотопный агрегат! При меньшем рабочем объеме - "всего" 898 куб. см. его мощность переваливает за 150 л.с. Правда, под пластиковыми обтекателями здесь не виден сам мотор, поэтому вот вам еще один Ducati с аналогичным двигателем:

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:40
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Это, на всякий случай, Ducati Monster 821 wub.gif ....

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:40
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
Еще не пересытились экзотикой? И правда, чего только не придумают инженеры! Вот, например, они могут взять типичный V-образный мотор, точнее - два мотора, и поставить их рядом, объединив в один. Пугающе выглядит?

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:41
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
А едет еще страшнее! Это четырехцилиндровый V-образный двигатель великого и ужасного Yamaha V-Max. Объем - 1 700 "кубиков" и мощность - 200 лошадей. Только вдумайтесь - двести!

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:41
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700
И напоследок, приведу самую, наверное, редкую схему построения мотоциклетного двигателя, которую сегодня использует только один единственный производитель.

Это оппозитная... "шестерка", цилиндры которой лежат горизонтально - три вправо и три влево. До такого додумались инженеры компании Honda.

Какие моторы используют на мотоциклах?

[^]
mrzorg
5.09.2015 - 17:41
Статус: Offline


Ярила

Регистрация: 3.03.10
Сообщений: 42700

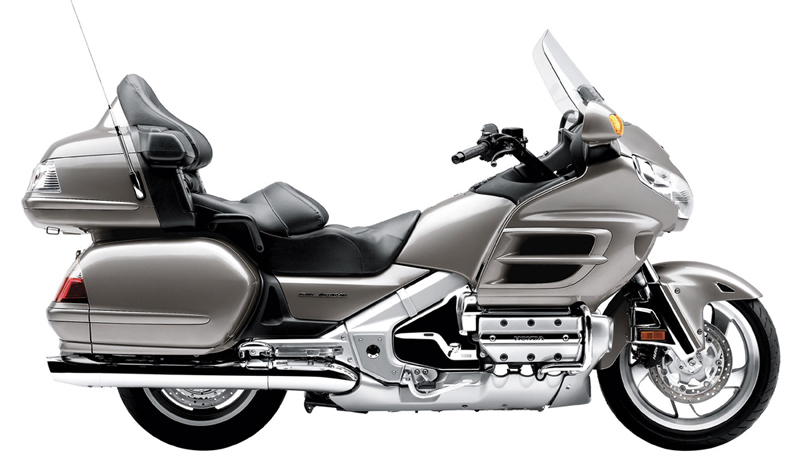

Такой мотор ставится на их знаменитый круизе Honda Gold Wing. Огромный крутящий момент и довольно скромная для такого объема (1800 куб. см.) мощность - 120 л.с.

Зато двигатель получился практически плоским и центр тяжести мотоцикла очень низким. За счет этого "Голда" приобрела просто феноменальную устойчивость.
