radiskull
7.04.2014 - 08:37
15
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Моем плиту мойкой, затем дизтопливом. Моем клапаны. Проверяем отсутствие повреждений и целостность каналов в плите. Смазываем атф клапаны и устанавливаем обратно. Планки закручиваем равномерно чтобы ничего не повредить с моментом по мануалу.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:42
10
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Продолжаем разбирать. Начинается ответственная часть. Под металлической прокладкой куча мелких элементов которые желательно не потерять. Фото нет, выдержка из ATSG

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:47
287
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Всё промываем, выкладываем мелочь, меняем прокладку (есть в наборе), скручиваем с моментом по мануалу. Откручиваем держатель электрических клапанов и регулятора давления. Промываем - продуваем, меняем колечки. Собираем. Фото нет, всё внимание было в блоке, чтобы ничего не забыть. Выложу котика :)

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:49
17
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Пришли запчасти.
Набор прокладок: Overhaul kit 1058 298 022

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:51
13
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Фильтры 2шт: Hydraulic Filter 0501 004 925

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:52
15
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Входной вал: Input shaft 1058 270 040

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:53
11
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Комплект фрикционов: Clutch kit 1058 298 015

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:54
12
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Комплект болтов тормоза F: COUNTERSUNK SCREW 0736 401 054 12шт.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:56
15
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450

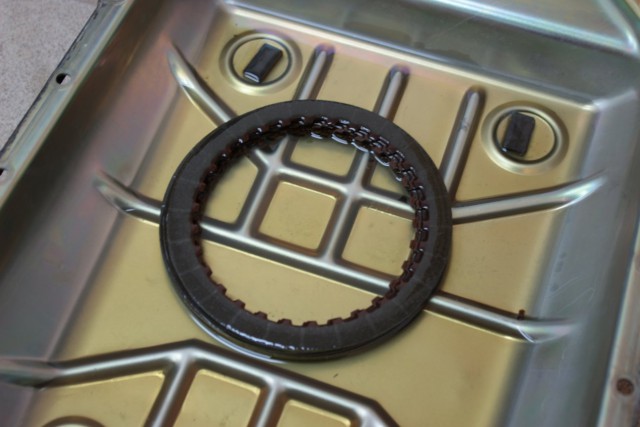

Начинаем сборку. Замачиваем в атф фрикционы.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 08:59
17
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450

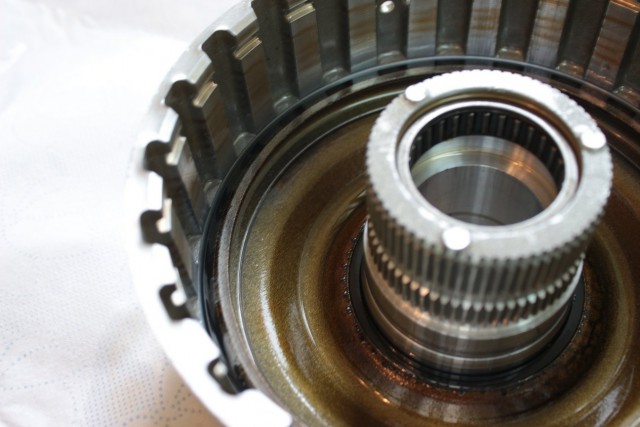

Собираем тормоз F. Вставляем поршень F. Перед этим просматриваем его на предмет целостности резины. Износ в будущем будет причиной отказа включения задней передачи. С моим было всё нормально.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:01
16
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Устанавливаем пружину, вставляем полукольца. Я сжимал пружину с помощью 3х струбцин.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:03
12
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Получается так. Подобную процедуру проводим с остальными поршнями, меняем резинки из комплекта.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:05
22
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Начинаем сборку пакета фрикционов. Первой ставим пружину Бельвиля. Она имеет волнообразный профиль.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:06
11
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
За пружиной идёт стальной диск

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:08
12
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
За диском - фрикционная накладка

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:10
12
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450

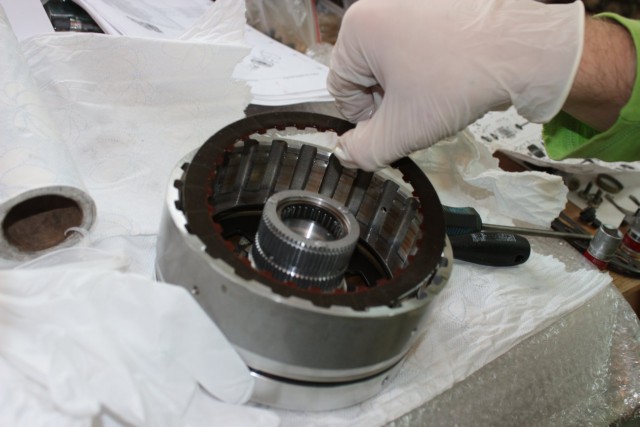

Снова идёт диск, потом накладка и так далее набираем весь пакет. Последним устанавливаем толстый диск.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:12
123
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Граждане! Я укажу окончание. Извиняюсь, что не указал количество. Несколько источников, вырезки делаю из мануалов походу. Моё негодование выражено в этом фото :)

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:13
12
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450

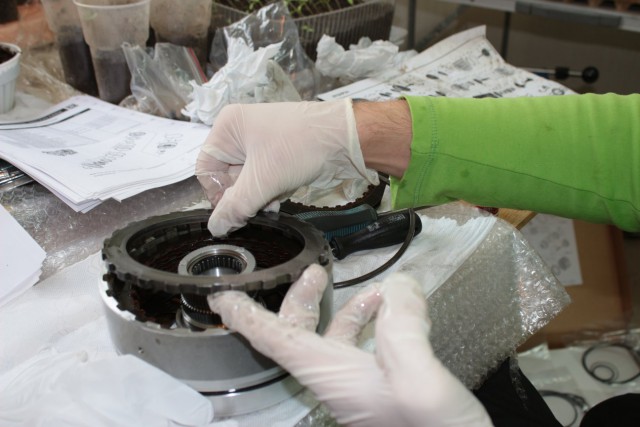

Пакет фиксируем стопорным кольцом. В итоге получается так.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:18
9
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Разбираем внутреннюю часть тормоза. Снимаем стопор, моем-чистим, собираем.

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:19
15
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Собираем тормоз. Получаем узел. Фокус куда-то убежал :(

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:24
12
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Начинаем сборку планетарных передач. Схема такая:

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:27
16
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Собираем водило. Фиксируем стопорным кольцом

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:29
15
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Устанавливаем в корпус, фиксируем кольцом

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:35
13
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Вставляем тормоз F в корпус акпп, предварительно смазав афт. Закрепляем болтами

Самостоятельный ремонт АКПП ZF 5hp24

[^]
radiskull
7.04.2014 - 09:36
15
Статус: Offline


Юморист

Регистрация: 6.11.08
Сообщений: 450
Переворачиваем, вставляем выходной вал
