autobotanik
21.12.2012 - 22:13
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Вжик-вжик (без участия колеса, филигранно !)
[
^
]
autobotanik
21.12.2012 - 22:13
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Дзинь-вжик
[
^
]
autobotanik
21.12.2012 - 22:14
[
показать
]
4
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008

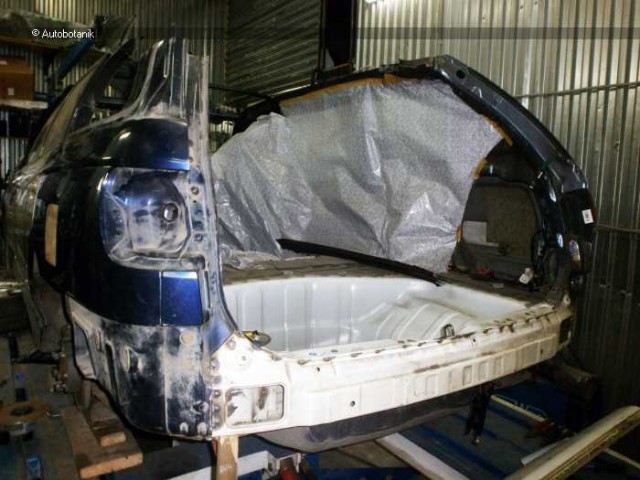

И нету четвертинки у нашего японского остова
[
^
]
autobotanik
21.12.2012 - 22:14
[
показать
]
15
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Колесо не стали срезать
[
^
]
autobotanik
21.12.2012 - 22:14
[
показать
]
7
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Силовой металл, который остался сзади слева - коррозийно стоек, так как его толщина в несколько миллиметров
Его достаточно будет зачистить и покрыть антикором
[
^
]
autobotanik
21.12.2012 - 22:14
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
По подвеске вроде бы ничего не пострадало от огня
[
^
]
autobotanik
21.12.2012 - 22:15
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Воздушному кузову мешает теперь только ржавая изнутри крыша
[
^
]
autobotanik
21.12.2012 - 22:15
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
...
[
^
]
autobotanik
21.12.2012 - 22:15
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Берём и по точкам срезаем полотно крыши
[
^
]
autobotanik
21.12.2012 - 22:16
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Срезаем также сгоревшие усилители крыши (сзади и сзади-слева)
[
^
]
autobotanik
21.12.2012 - 22:16
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Гнилое полотно срезанное ставим в угол
Вот оно как прогорело - чуть не до дырки (потом к слову, когда баловались - с небольшим усилием руки дырка получилась простым продавливанием)
[
^
]
autobotanik
21.12.2012 - 22:16
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Свежее полотно крыши подготоваливаем с донорского остова крыши
[
^
]
autobotanik
21.12.2012 - 22:16
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008

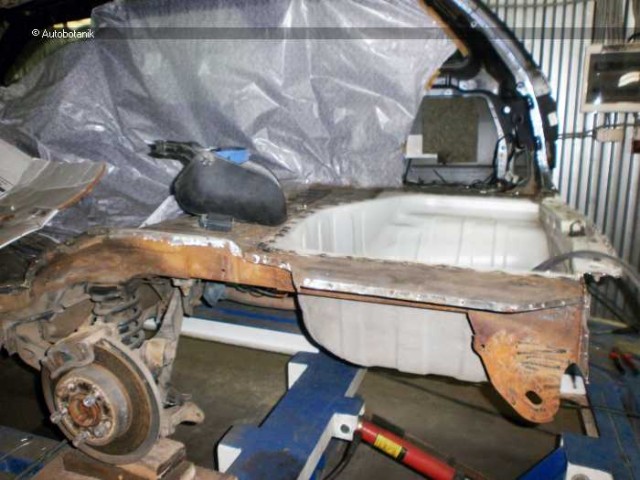

Тазик запаски тоже готовим свежий, высвериливаем его с донорского куска по точкам
[
^
]
autobotanik
21.12.2012 - 22:16
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
И из четверти задней левой получаем нужный нам кусок
[
^
]
autobotanik
21.12.2012 - 22:17
[
показать
]
3
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Легко ввариваем новый тазик
[
^
]
autobotanik
21.12.2012 - 22:17
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Убираем колесо заднее левое, оно будет только мешаться
[
^
]
autobotanik
21.12.2012 - 22:17
[
показать
]
1
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Обрабатываем места стыковки четверти левой задней
И готовим стыки для присоединения с неопалённой донорской деталью
[
^
]
autobotanik
21.12.2012 - 22:18
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Накидываем заднее левое крыло и стыкуем его с задней панелью
Выставляем зазоры
[
^
]
autobotanik
21.12.2012 - 22:18
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Заднюю панель свежую привариваем
Это сообщение отредактировал
autobotanik
- 21.12.2012 - 22:19
[
^
]
autobotanik
21.12.2012 - 22:19
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Теперь достаём из загашника усилитель крыши
[
^
]
autobotanik
21.12.2012 - 22:19
[
показать
]
3
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
И стыкуем его с четвертью
[
^
]
autobotanik
21.12.2012 - 22:19
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
а оно всё не стыкуется...
[
^
]
autobotanik
21.12.2012 - 22:20
[
показать
]
3
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
И прикидываем, как кусок будет стыковаться с кузовом
[
^
]
autobotanik
21.12.2012 - 22:20
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008
Навешиваем крышку багажника, все зазоры выставляем
[
^
]
autobotanik
21.12.2012 - 22:20
[
показать
]
3
Статус:
Offline
Ярила
Регистрация: 27.09.10
Сообщений: 12008

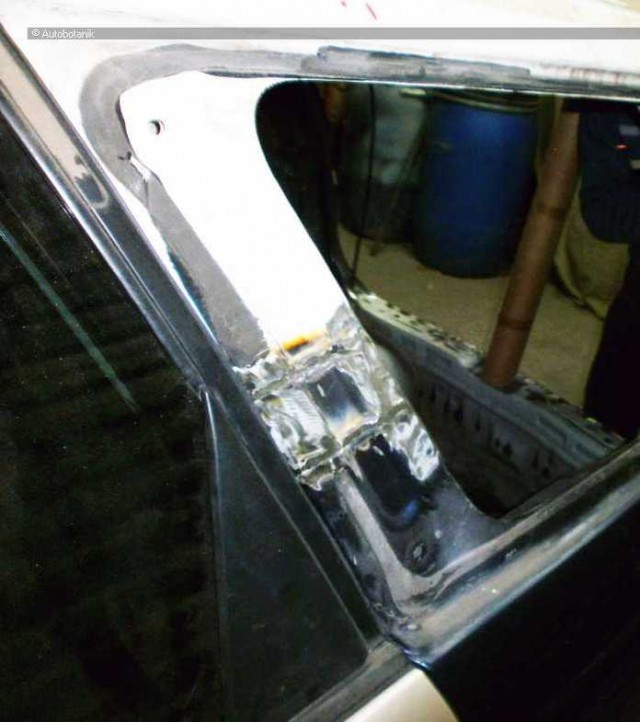

Провариваем левую стойку крыши (не крайнюю пока) с усилителями
Это сообщение отредактировал
autobotanik
- 21.12.2012 - 22:21
[
^
]
