ракурс еще

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:51
1
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
еще ракурс, понятно, что фоткаю стоя в яме и смотря вверх на днище?

Это сообщение отредактировал Sovwig - 21.02.2016 - 11:16

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:52
1
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
фотаю фаркоп целиком

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:52
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
левый лонжерон в районе выхлопа

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:52
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
центральная часть

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:54
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
прихватываю сварочкой крепление к правому лонжерону. квадратный профиль и крепление к левому лонжерону уже приварены

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:55
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
вроде должно быть понятно где лонжерон, а где фаркоп

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:55
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
снимаю, обвариваю, зачищаю

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:55
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
обвариваю и зачищаю

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:56
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
другой ракурс

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:56
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
еще ракурс

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:57
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
вид сверху сзади

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:57
1
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
шовчики

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:57
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
цвета побежалости

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 10:59
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
Проварил, зачаситил, прикинул на автомобиле. Попытался поставить на место глушитель, но, фаркоп мешал в районе подвеса глушителя.
Пришлось уменьшать габариты левого крепления к лонжерону. Для этого пластину крепления срезаю, и отсекаю часть профиля.
Вместо этого к срезанной пластине привариваю еще одну в форме буквы "Г"

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:00
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
придется заменить профиль более худым но не менее крепким железом

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:00
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421

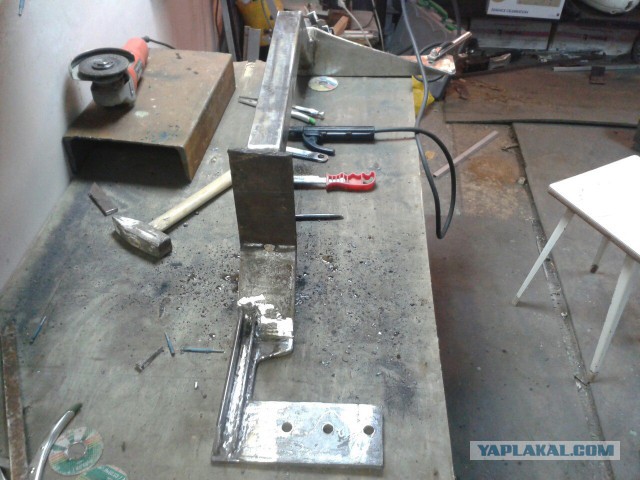

для увеличения жесткости этой "Г"-образной конструкции привариваю к ней два усилитиля так, чтобы в сечении получился швеллер

Это сообщение отредактировал Sovwig - 21.02.2016 - 11:18

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:00
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
вид сзади

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:01
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
возле "швеллера" вырезал кусок пластины для свободного хода подвеса глушителя

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:01
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421

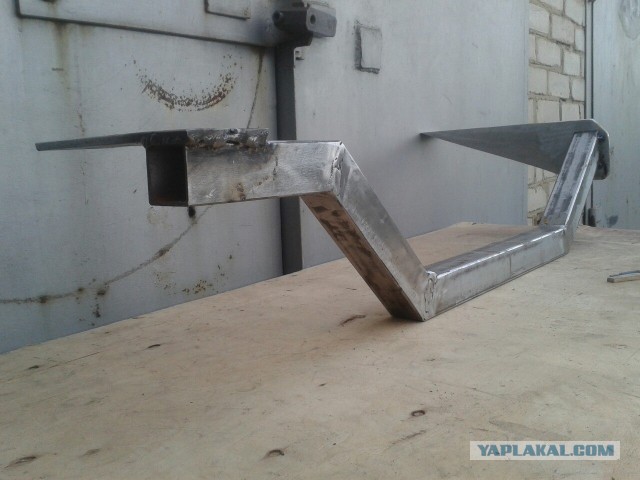

под машиной выглядит так

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:02
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
это 46 фото из 63
С основной частью конструкции крепления фаркопа вроде все, далее делаю квадратный портал под разные приспособы.
Внутренний размер 60х60. Свариваю портал из двух уголков, вроде семидесятых.

Это сообщение отредактировал Sovwig - 21.02.2016 - 11:18

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:02
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
торец портала который будет обращен назад обвариваю квадратнымпрофилем на 8мм, чтобы сформировать усиливающий пояс. Далее зачистка и примерка. Профиль на 60 входит свободно.

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:03
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421

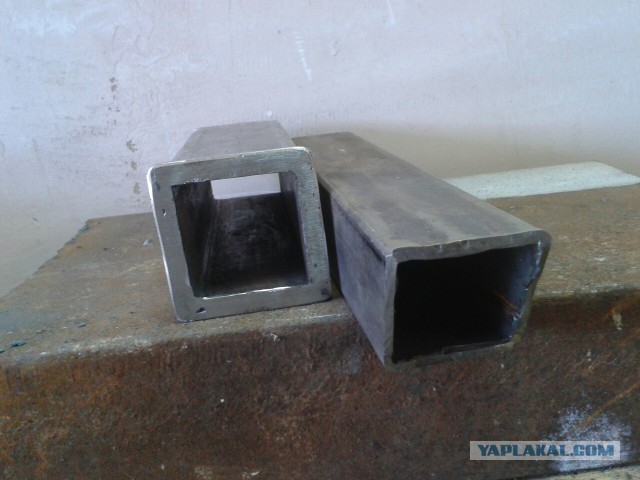

такие вот железяки получаются

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:03
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
Вырезаю из основной конструкции место для портала.

Фаркоп на Nissan X-trail t31 своими руками

[^]
Sovwig
21.02.2016 - 11:03
0
Статус: Offline


Юморист

Регистрация: 18.01.15
Сообщений: 421
вырезал
