Я запилил себе рейсмус!
[
Версия для печати
]
Страницы:
(6)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
dinulya
27.11.2019 - 12:30
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
291
Сбылась мечта адиёта.
30 пикчей.
Тэги:
#самоделки
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
dinulya
27.11.2019 - 12:30
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

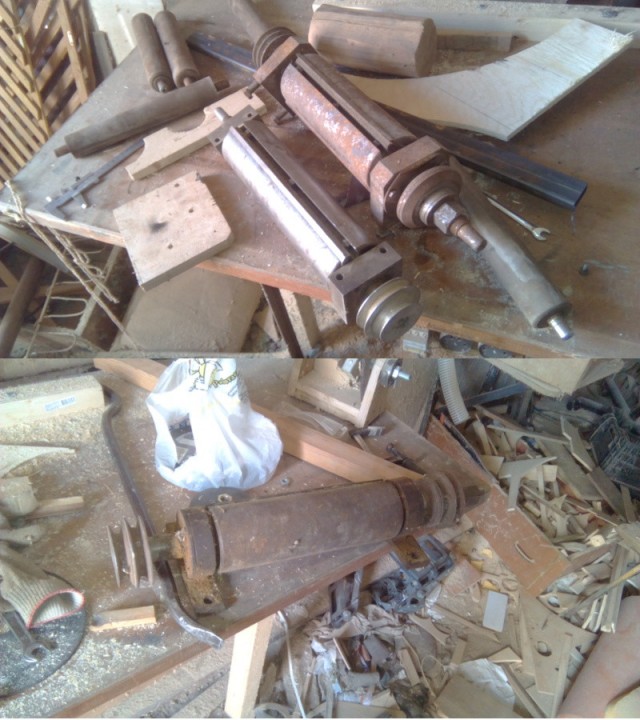

01. порывшись в закромах проревизировал все свои валы, еще от бати остались. Ну выбор вала для будущего станка очевиден.
[
^
]
dinulya
27.11.2019 - 12:31
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
02. Надо сказать, что во время постройки дома, мы с отцом запилили рейсмусовую приблуду на фуганок, вдвоем мы с ней справлялись, но для одного тяжеловата. Ворочать 60 кг, ну ее нафиг, спина дороже. Кстати это она, вал с нее я уже снял.
[
^
]
dinulya
27.11.2019 - 12:32
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

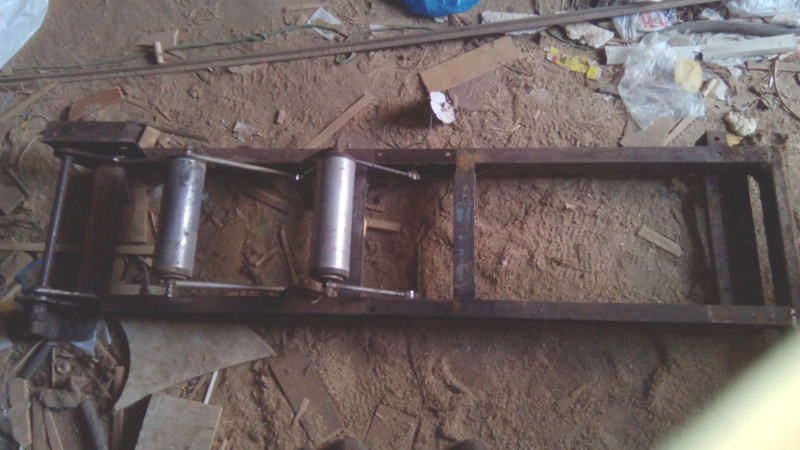

03. Снимаем все лишнее и распиливаем ее почти на лополам
[
^
]
dinulya
27.11.2019 - 12:32
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
04. Прикидываем высоту, заодно по этим шпилькам будет елозить рабочий стол
[
^
]
dinulya
27.11.2019 - 12:33
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
05. В теме про барабанный шлифовальный станок мне кто-то предложил использовать в качестве прижимных роликов использовать отжимные барабаны от советских стиральных машин, благо нашлись. Правда пришлось нарастить валы.
[
^
]
dinulya
27.11.2019 - 12:33
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

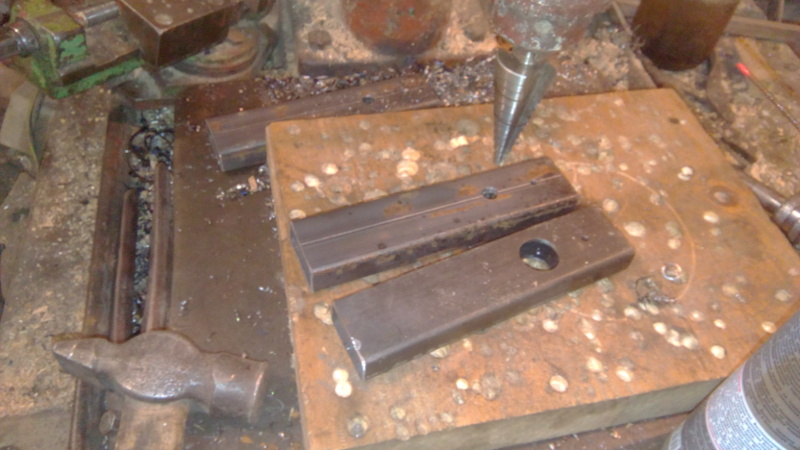

06. Делаю стойки в которых будут ходить/вращаться прижимные валы. На 24-м диаметре я свою морковку все-таки посадил….
[
^
]
dinulya
27.11.2019 - 12:34
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
07. Как-то так. Предполагаю, что на входе и выходе будет по два вала.
[
^
]
dinulya
27.11.2019 - 12:35
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

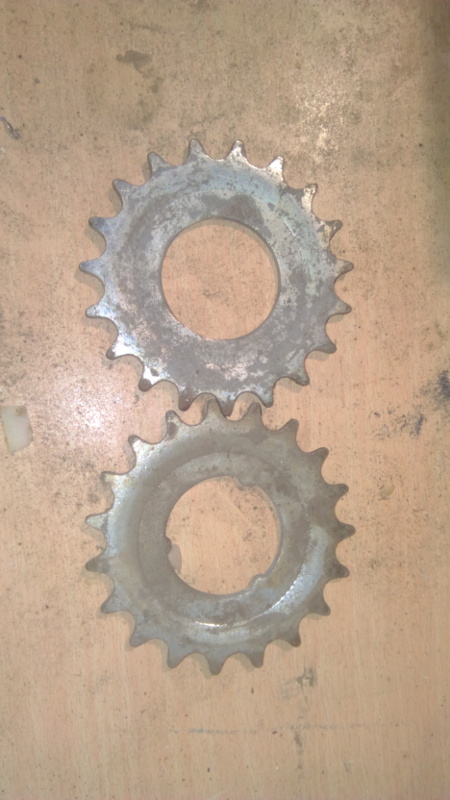

08. Подготавливаю звездочки для цепной тяги (спиливаю три пупочки внутри звездочки)
[
^
]
dinulya
27.11.2019 - 12:35
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

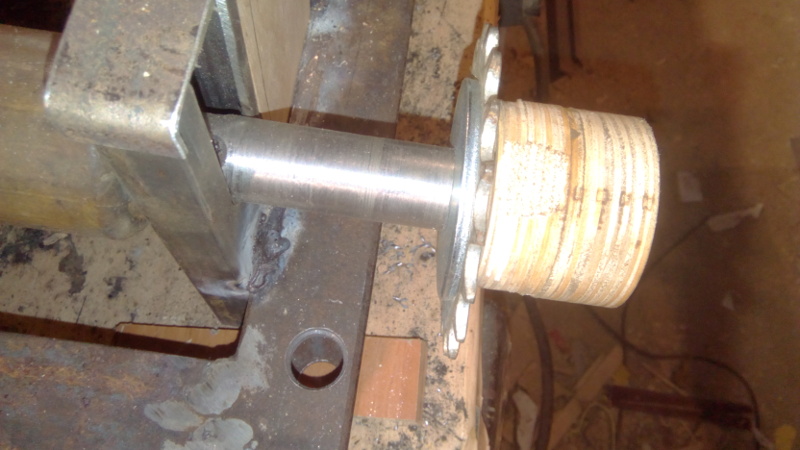

09. И по кондуктору привариваю звезды к валикам
[
^
]
dinulya
27.11.2019 - 12:36
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
10. Ну вот, что-то типа….
[
^
]
dinulya
27.11.2019 - 12:36
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
11. Теперь мастырим механизм для подъемного стола.
[
^
]
dinulya
27.11.2019 - 12:37
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

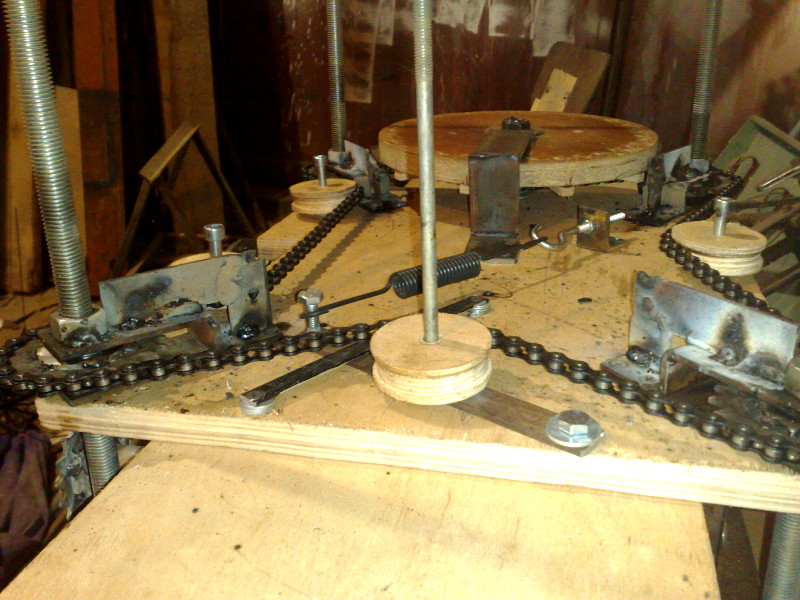

12. Сам механизм.
[
^
]
dinulya
27.11.2019 - 12:37
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
13. Лепестковым кругом пидарасим рабочий стол, 250 мм ширина стола.
[
^
]
dinulya
27.11.2019 - 12:38
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
14. Собираем….
[
^
]
dinulya
27.11.2019 - 12:40
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
15. В последствии подъемный механизм пришлось усилить.
[
^
]
dinulya
27.11.2019 - 12:41
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

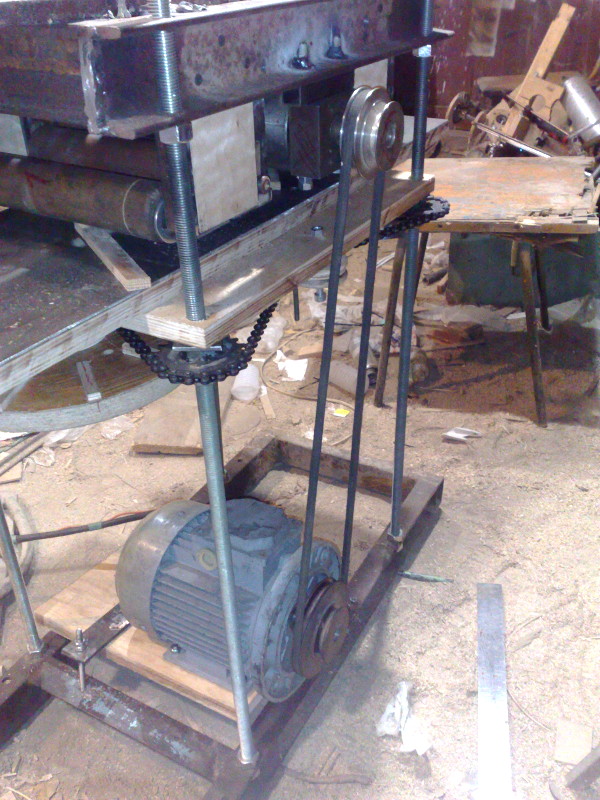

16. Движок не особо мощный, 1.2 квт 3800 оборотов. Слабенький, но для моих нужд достаточно.
[
^
]
dinulya
27.11.2019 - 12:42
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

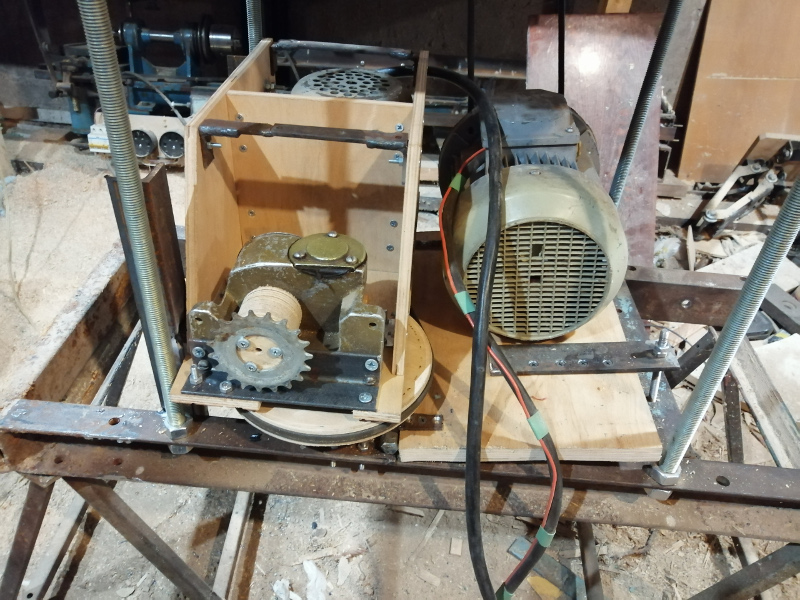

17. Ставлю редуктор для цепной передачи, я его хотел ранее использовать в шлифовальном, но нашел другой.
[
^
]
dinulya
27.11.2019 - 12:42
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

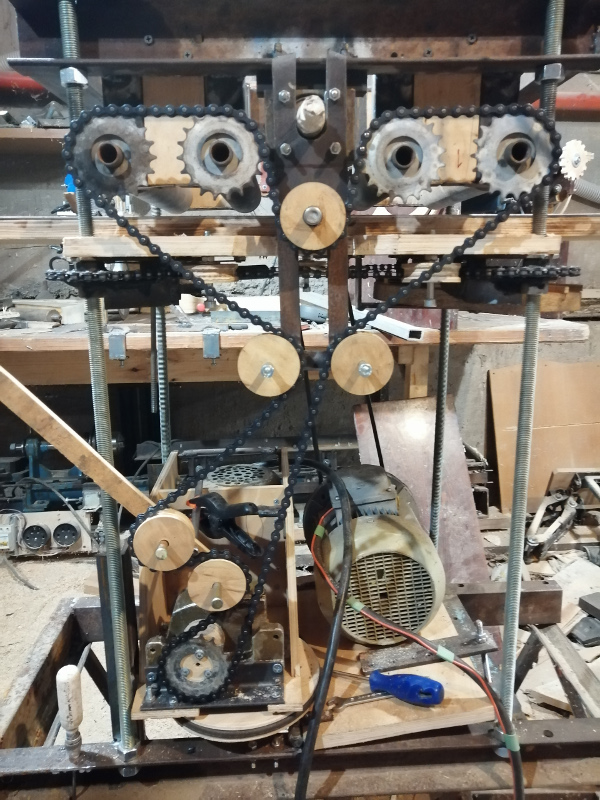

18. И прикидываю расположение натяжного механизма.
[
^
]
dinulya
27.11.2019 - 12:43
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
19. В итоге получилась полная хрень, из-за того, что концы прижимных валов независимые, их перекашивало, если подать под них узкую заготовку не по центру. В общем - все хуйня, переделывай.
[
^
]
dinulya
27.11.2019 - 12:44
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

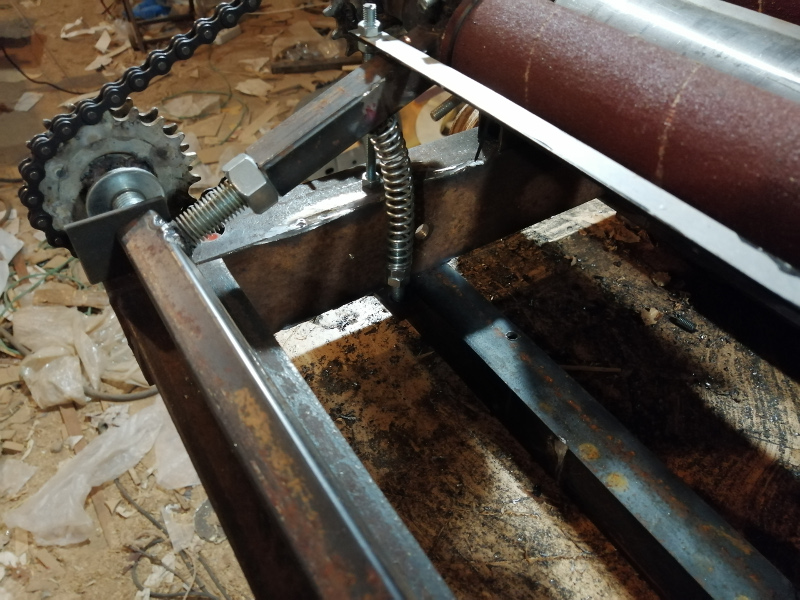

20. Концы валов пришлось связывать жесткой П-образной рамой. Теперь при подаче заготовки не по центру, оба конца вала поднимаются одинаково
[
^
]
dinulya
27.11.2019 - 12:44
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
21. Поподробней….
[
^
]
dinulya
27.11.2019 - 12:45
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363
22. Тяжелая ссука….
[
^
]
dinulya
27.11.2019 - 12:46
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

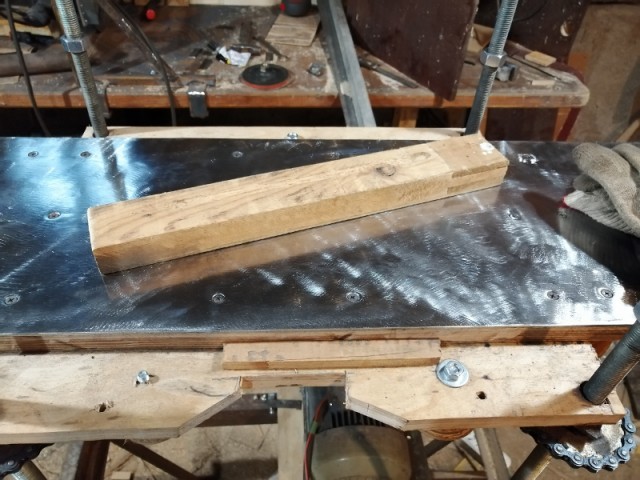

23. Первая стружка
[
^
]
dinulya
27.11.2019 - 12:46
[
показать
]
Статус:
Offline
Ярила
Регистрация: 23.12.09
Сообщений: 2363

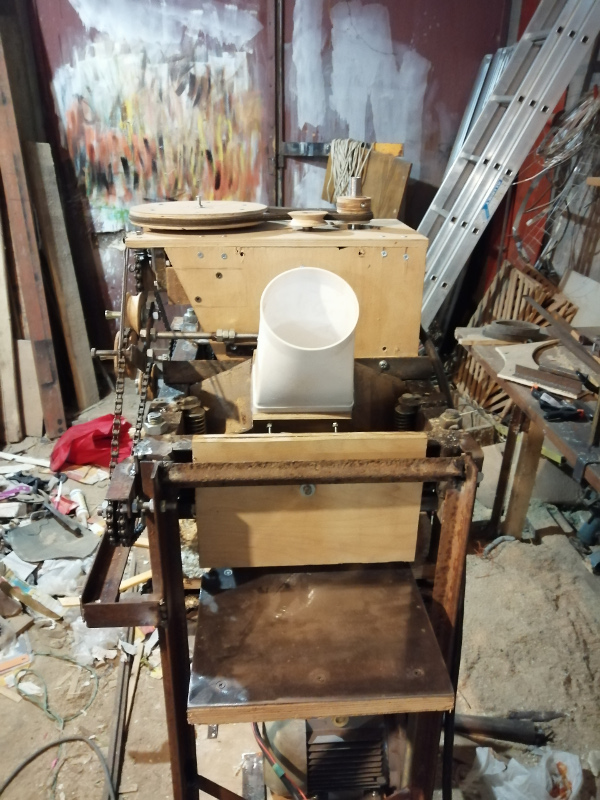

24. Ну теперь остались только рюшечки – усилить жосскость рамы, шобы не ускакал, поставить стружкоотсос
[
^
]
